BS400 تروس ألومنيوم مستديرة قياسية متصلة بمسامير مع لوحات توصيل
مؤشر الرسم | إعدادات | طول |
|---|---|---|

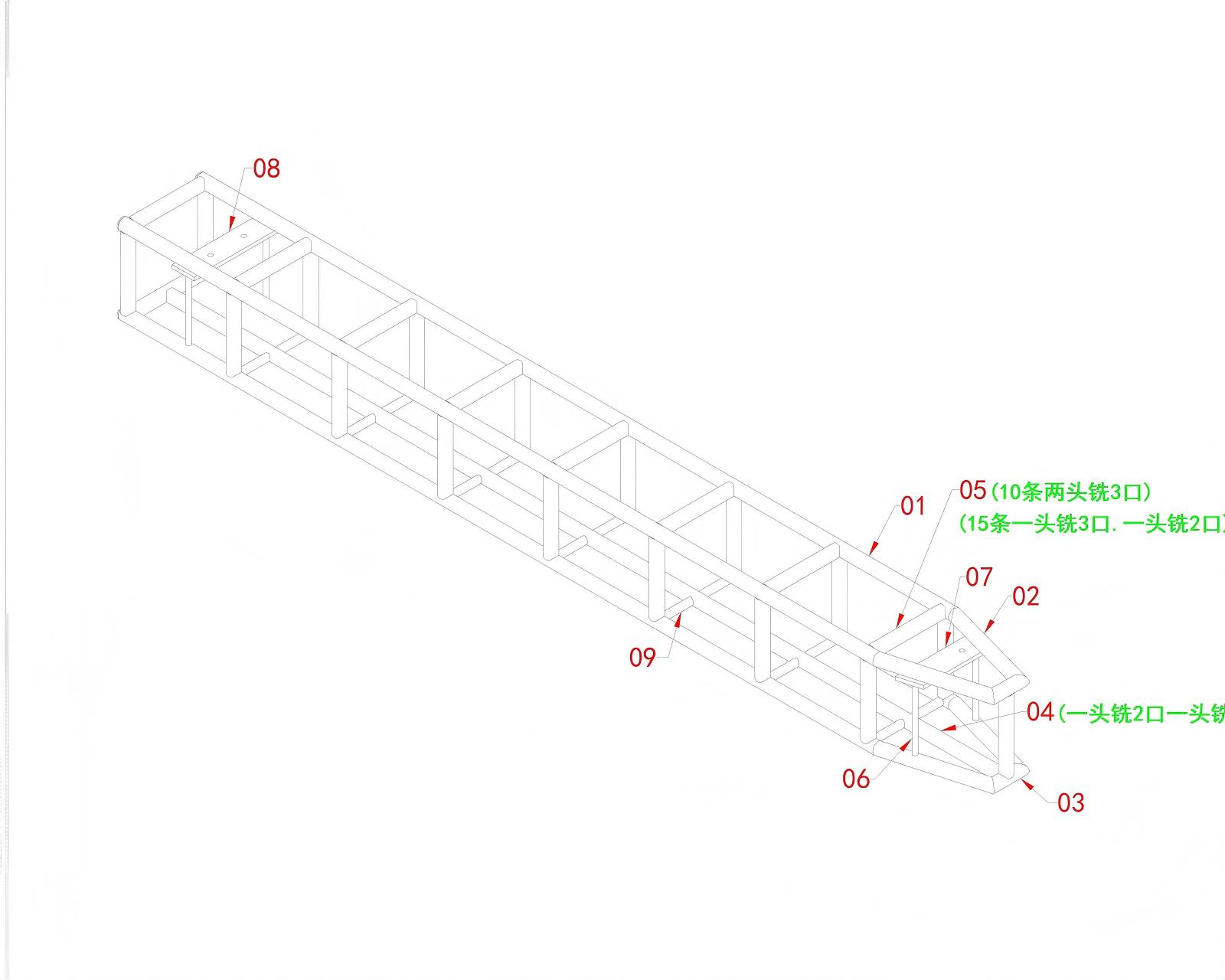

3462 | BS400 تروس إضاءة مربعة متصلة بمسامير مع لوحات توصيل | 3.86 م |

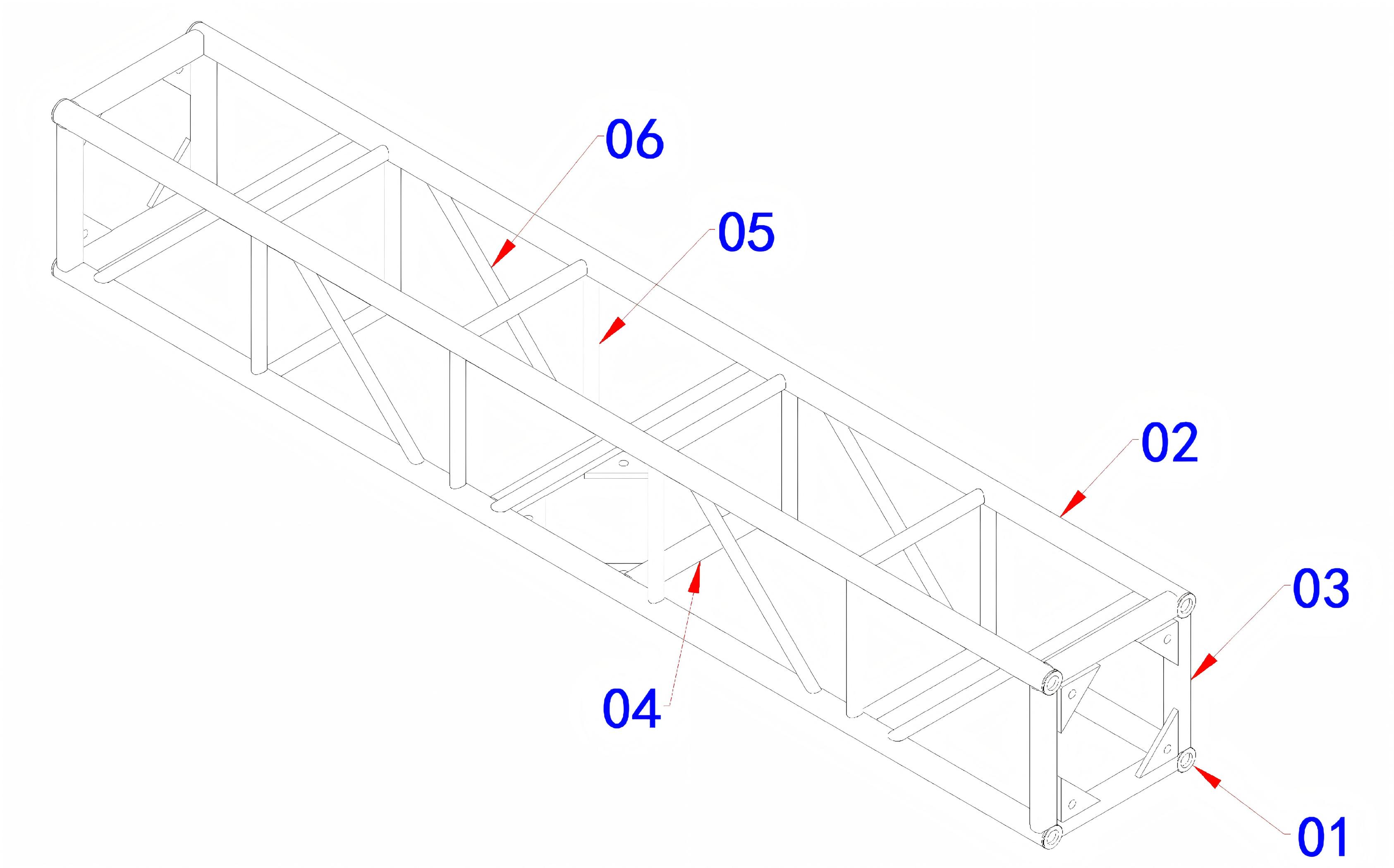

3692 | قسم الجمالون المتصل بالمسامير القياسي BS400 | 2.6 م |

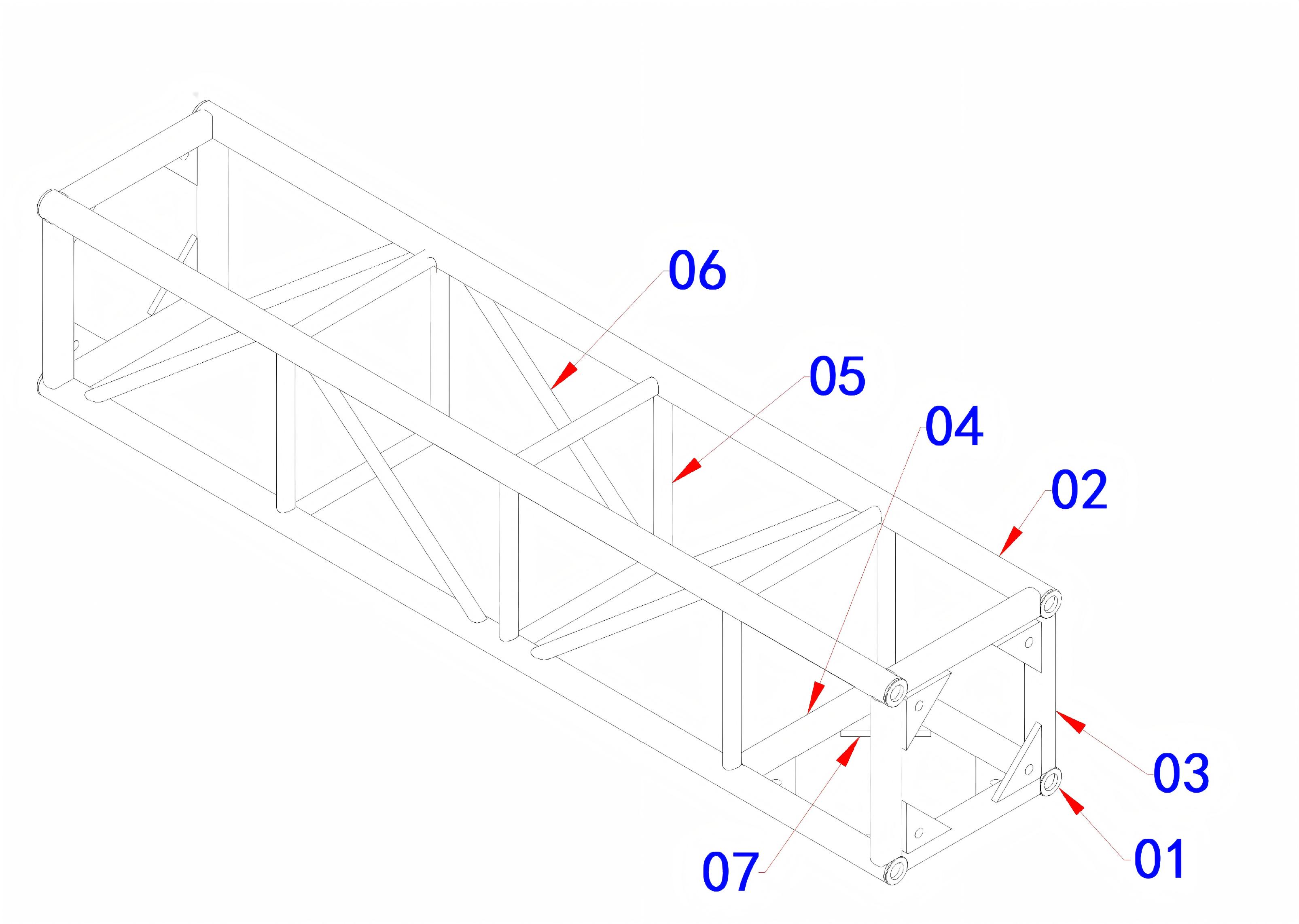

3718 | قسم الجمالون المتصل بالمسامير القياسي BS400 | 1.93 م |
4004 | BS400 قسم الجمالون المتصل بالأنبوب الدائري القياسي | 1.1 م |

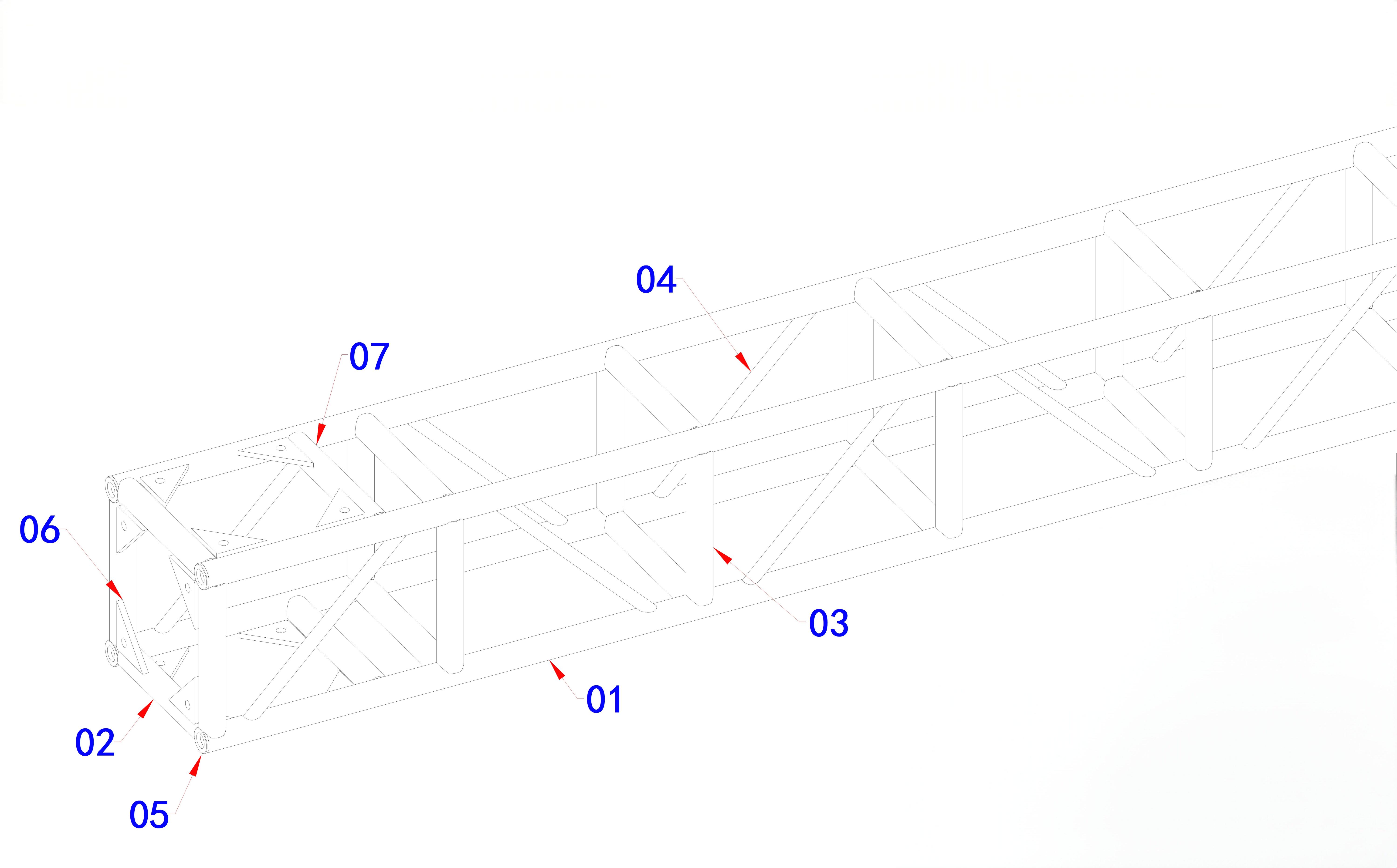

4200 | الجمالون المتصل بالمسامير BS400 مع هيكل اللوحة الإضافي | 3.1 م |
غرض | تفاصيل |
|---|---|
سلسلة الرسم | BS400 تروس ألومنيوم دائرية الشكل متصلة بمسامير مع لوحات توصيل |
نوع الهيكل | المكونات الهيكلية لتروس الألومنيوم المربعة |
طلب | تروس الإضاءة الداخلية / الهيكل الميكانيكي للقضيب / إطار تروس مخصص |
المقطع العرضي | العرض 400 ملم × الارتفاع 400 ملم |
الأنبوب الرئيسي | أنبوب دائري من الألومنيوم مقاس 50 مم |
نطاق الطول | 1.1 م - 3.86 م |
بيئة | التطبيق الداخلي بشكل رئيسي (الحانات، أماكن الترفيه، هياكل الإضاءة) |
مادة | سبيكة الألومنيوم |
نظام الاتصال | اتصال الترباس مع لوحات الاتصال |
نوع الرسم | رسم 2D CAD |
الغرض من التصميم | المكونات الهيكلية لأنظمة إضاءة القضبان الداخلية، وهياكل الجمالون الميكانيكية، وأطر الألومنيوم المخصصة |
تم تصميم لهياكل نظام الجمالون المتصل بمسامير الألومنيوم BS400 مع لوحات التوصيل الترفيه الداخلية، وخاصة أنظمة إضاءة القضبان وهياكل الدعم الميكانيكية وأطر الأحداث المخصصة.
يعتمد النظام شكل تروس مربع مقاس 400 مم × 400 مم مع الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم . تم دمج لوحات توصيل إضافية من الألومنيوم في بعض التكوينات لتوفير نقاط اتصال مرنة للهياكل المخصصة.
يسمح التصميم المتصل بالمسامير بتجميع أقسام الجمالون وتفكيكها وإعادة استخدامها لتطبيقات مختلفة.
يستخدم نظام BS400 وصلات الترباس الميكانيكية بدلاً من وصلات اللحام الدائمة.
المزايا:
سهلة التركيب والتفكيك.
مناسبة للهياكل المخصصة؛
سهولة النقل والتخزين.
قابلة لإعادة الاستخدام لمشاريع مختلفة.
تشتمل بعض تكوينات BS400 على ألواح ألومنيوم إضافية.
توفر لوحات الاتصال:
نقاط تثبيت إضافية
اتصالات هيكلية مخصصة؛
تحسين القدرة على التكيف للتطبيقات الخاصة؛
سهولة التكامل مع المعدات الميكانيكية أو ملحقات الإضاءة.
عنصر | وصف |
|---|---|
الحبال الرئيسية | أنابيب مستديرة من الألومنيوم مقاس 50 مم تشكل الإطار الهيكلي الأساسي |
الأعضاء العمودية | يدعم العمودي الحفاظ على هندسة الجمالون |
تستعد قطري | نظام تقوية مثلثي يحسن الثبات |
لوحات الاتصال | ألواح الألمنيوم للتوصيلات الهيكلية المخصصة |
نظام بولت المشترك | نظام اتصال ميكانيكي قابل للفصل |
مؤشر الرسم | الطول / التكوين | حجم القسم | الأنبوب الرئيسي | نوع الاتصال |
|---|---|---|---|---|
3462 | تروس إضاءة مربعة مع لوحات توصيل | 400 مم × 400 مم × 3860 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال الترباس + لوحات |
3692 | قسم الجمالون القياسي BS400 | 400 مم × 400 مم × 2600 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
3718 | قسم الجمالون القياسي BS400 | 400 مم × 400 مم × 1930 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
4004 | قسم الجمالون القياسي BS400 | 400 مم × 400 مم × 1100 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
4200 | تروس BS400 مع هيكل لوحة إضافي | 400 مم × 400 مم × 3100 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال الترباس + لوحات |
نظام BS400 مناسب لـ:
أطر إضاءة البار؛
هياكل الديكور مكان الترفيه.
الهياكل الداعمة لمنصة DJ؛
تركيبات الإضاءة المخصصة.
يسمح تصميمها المعياري للمصممين بإنشاء أشكال وتخطيطات مختلفة وفقًا لمتطلبات المكان.
المنتجات ذات الصلة:
يمكن استخدام الهيكل المتصل بمسامير BS400 من أجل:
إطارات دعم المعدات؛
هياكل التثبيت الميكانيكية.
إطارات الألمنيوم المخصصة؛
هياكل الأحداث الخاصة.
تسمح لوحات التوصيل بتوصيل المكونات الميكانيكية بشكل أسهل.
تشمل التطبيقات النموذجية ما يلي:
الديكور الداخلي للمناسبات؛
هياكل المعرض
أطر العرض التجارية؛
المنشآت الترفيهية.
مرجع ذو صلة:
يعتمد BS400 نظام تروس من الألومنيوم متصل بمسامير مع لوحات توصيل اختيارية.
بالمقارنة مع الهياكل الثابتة الملحومة، توفر طريقة الاتصال هذه ما يلي:
يمكن دمج أقسام مختلفة وفقًا لمتطلبات المشروع.
يمكن تفكيك الهيكل وإعادة استخدامه في أماكن مختلفة.
تسمح لوحات التوصيل بدمج متطلبات التركيب الخاصة في التصميم.
على الرغم من تصميمه بشكل أساسي للتطبيقات الداخلية، إلا أن الأداء الهيكلي النهائي يعتمد على:
طول الفترة؛
الأحمال المطبقة
وزن المعدات
تكوين الاتصال؛
طريقة التثبيت.
بالنسبة للتطبيقات الخارجية أو الهياكل التي تحمل أحمالًا ثقيلة، يلزم التحقق الهندسي الإضافي.
مرجع هندسي ذو صلة:
يمكن دمج الجمالون الألومنيوم المتصل بمسامير BS400 مع:
أنظمة تروس الإضاءة؛
هياكل إضاءة البار؛
إطارات الألمنيوم المخصصة؛
المكونات الهيكلية للحدث؛
هياكل الدعم الميكانيكية.
الفئات ذات الصلة:
يتم استخدام الجمالون الألومنيوم BS400 بشكل رئيسي في هياكل الإضاءة الداخلية والأطر الميكانيكية للقضبان والمنشآت الترفيهية وهياكل الألومنيوم المخصصة.
يحتوي الجمالون BS400 على مقطع عرضي مربع يبلغ 400 مم × 400 مم ويستخدم الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم.
نعم. إن الهيكل المتصل بالمسامير ولوحات التوصيل الاختيارية تجعل BS400 مناسبًا للهياكل المخصصة وفقًا لمتطلبات التثبيت المختلفة.
يمكن تفكيك الجمالون المتصل بمسامير ونقله وإعادة استخدامه بسهولة أكبر، مما يجعله مناسبًا للهياكل المؤقتة والتركيبات المخصصة.
يمكن استخدام BS400 في بعض التطبيقات الخارجية، لكن الهياكل الخارجية تحتاج إلى دراسة إضافية لحمل الرياح والظروف البيئية والتصميم الهيكلي العام.
تمثل الرسومات الموضحة تصميمات الجمالون الألومنيوم القياسية المتصلة بمسامير BS400.
يجب تقييم التطبيقات الفعلية وفقًا لمتطلبات المشروع وظروف التحميل وبيئة التثبيت.
يوفر نظام BS400 حلاً هيكليًا مرنًا لأنظمة الإضاءة الاحترافية وتركيبات القضبان وأطر الجمالون المصنوعة من الألومنيوم المخصصة.
