BS400 تروس ألومنيوم دائرية الشكل متصلة بمسامير مع هياكل منحنية ومخصصة الشكل
مؤشر الرسم | إعدادات | نوع الهيكل |
|---|---|---|
3599 | BS400 تروس متصلة بمسامير زاوية رباعية الاتجاه | هيكل الزاوية المخصصة |

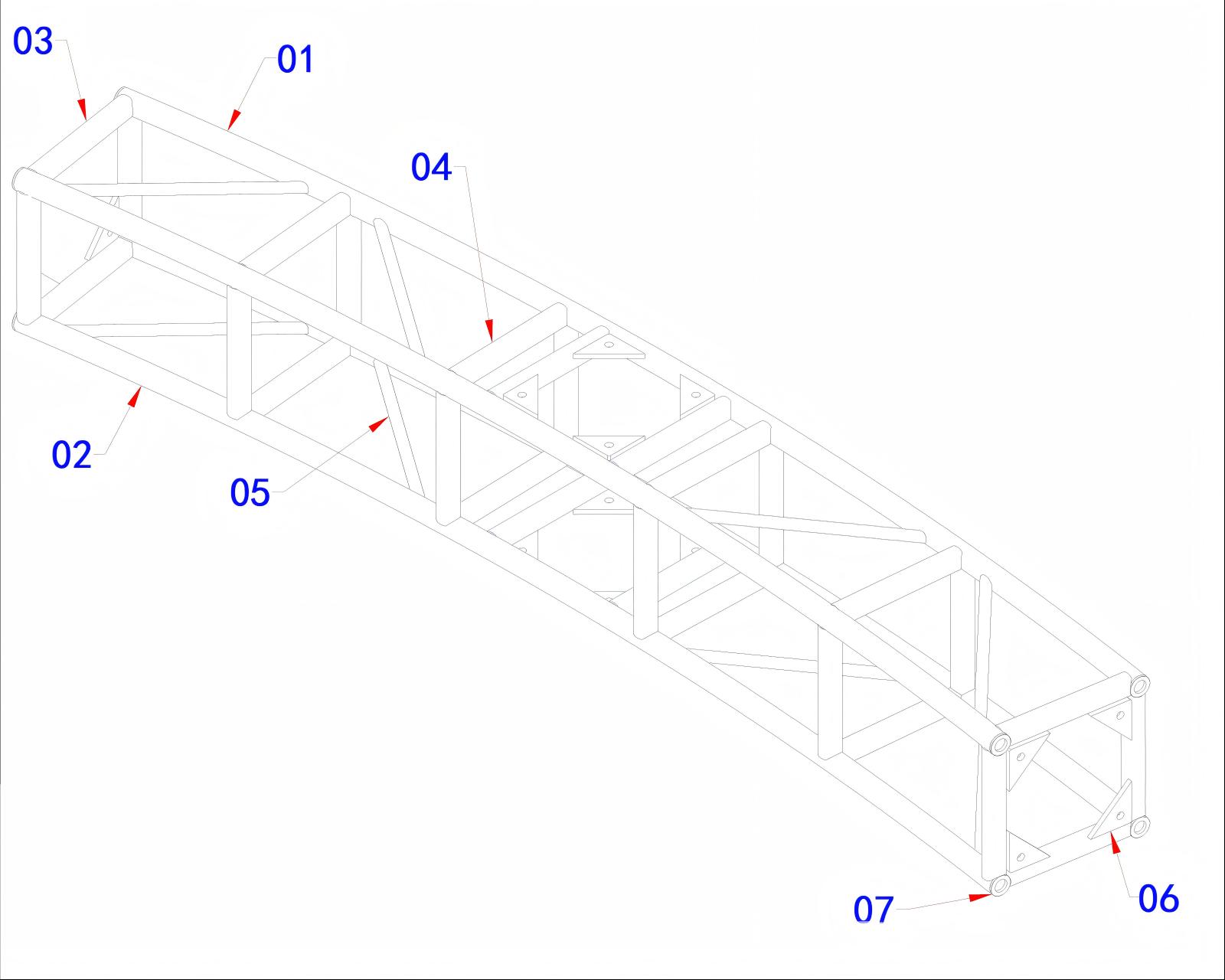

3651-أ | BS400 تروس مربعة منحنية متصلة بمسامير | هيكل تروس الإضاءة المنحني |

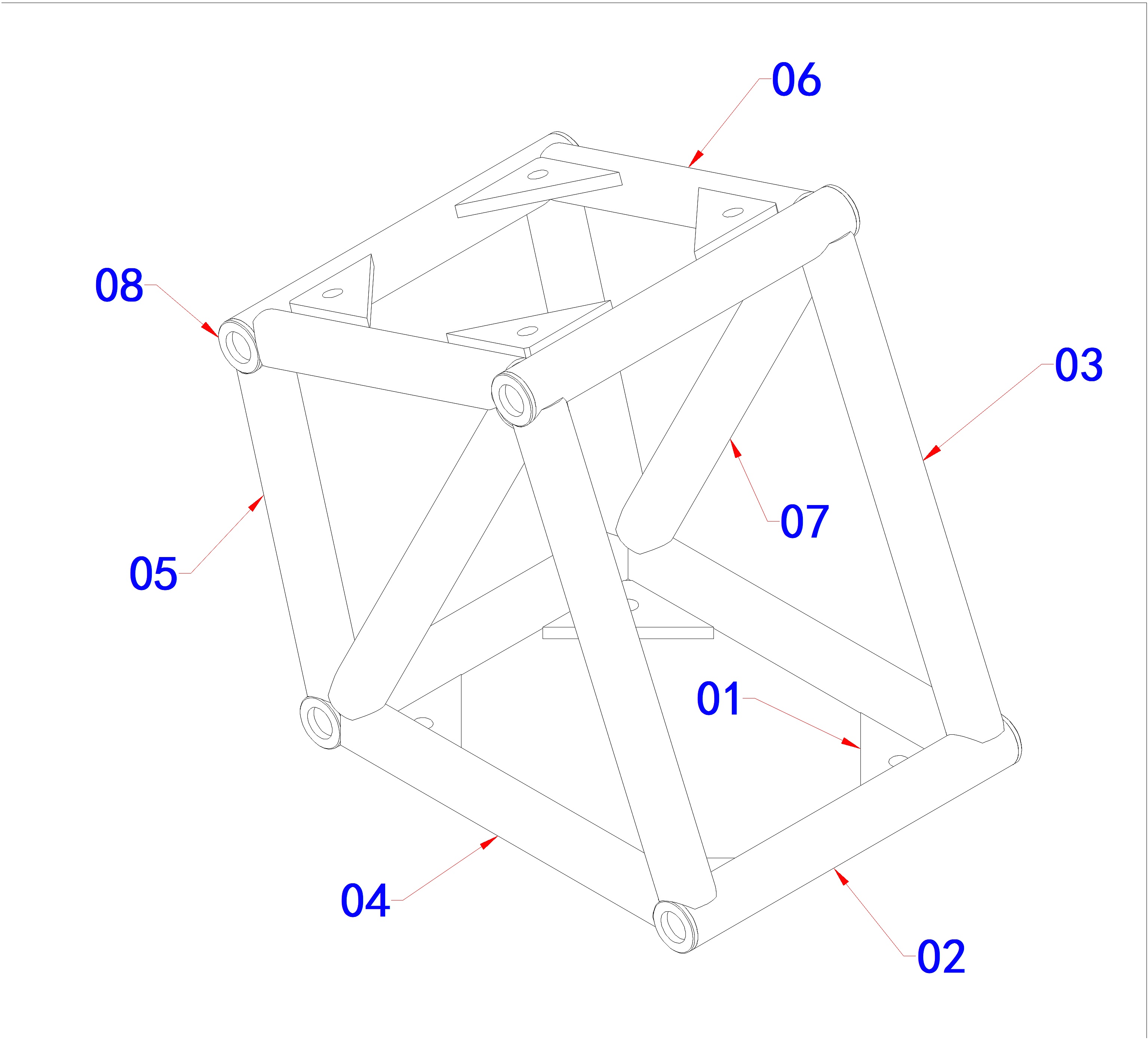

3651-ب | BS400 تروس ذات شكل مخصص متصلة بمسامير | هيكل الجمالون ذو الشكل الخاص |

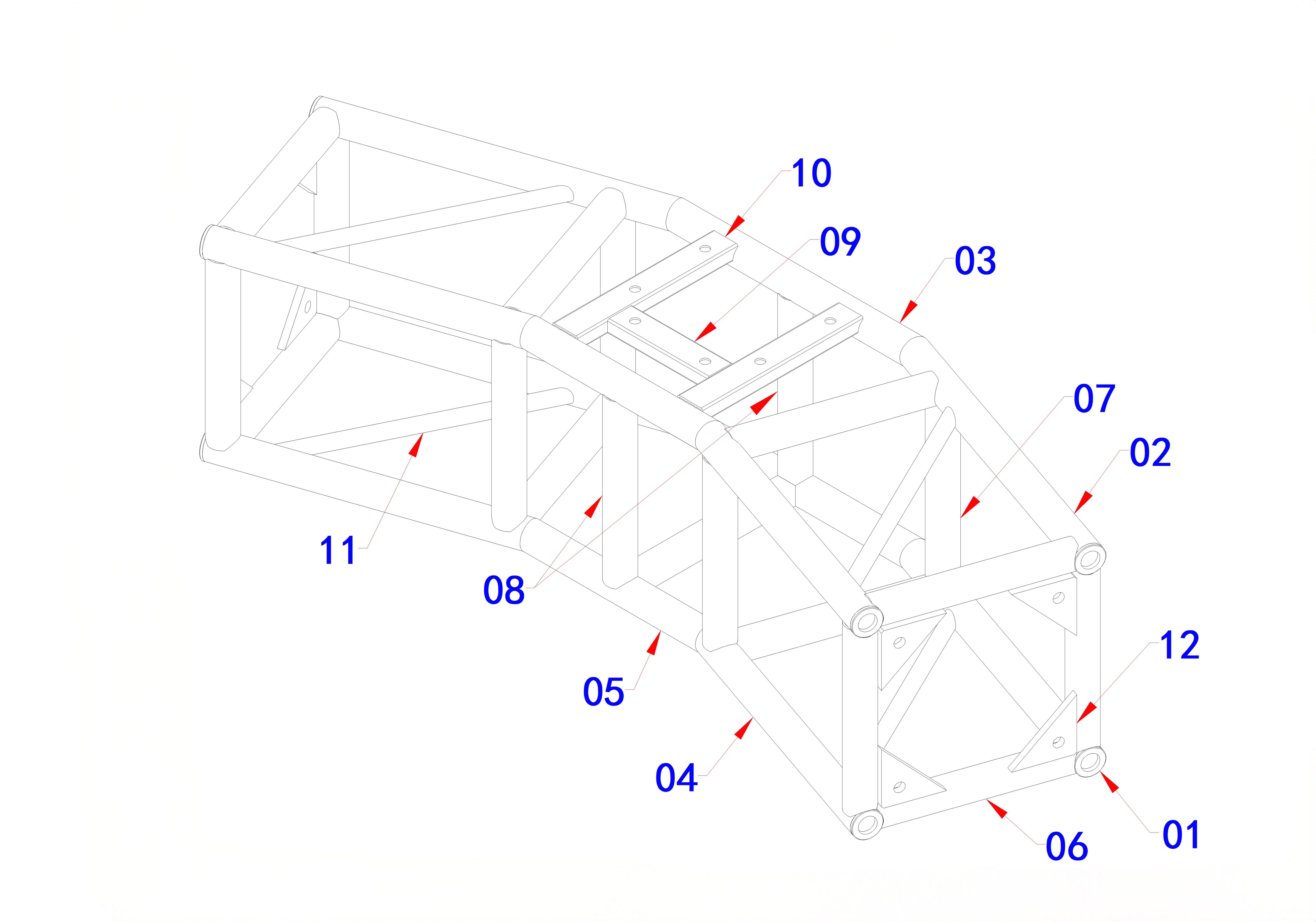

3748 | BS400 تروس زاوية مخصصة متصلة بمسامير | هيكل تحول مخصص |

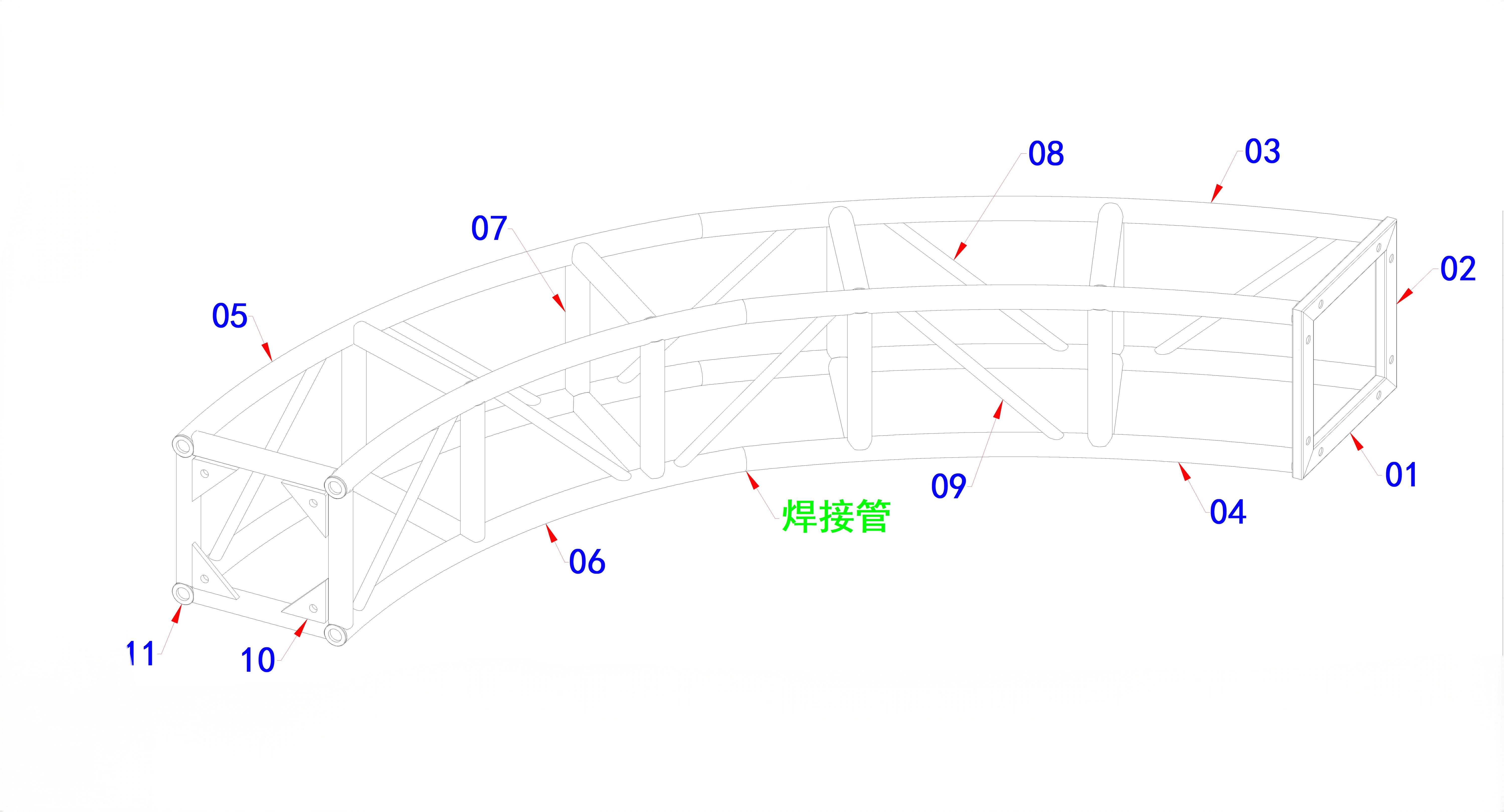

4233 | BS400 تروس منحنية وغير منتظمة الشكل متصلة بمسامير | هيكل هندسي منحني وخاصة |
غرض | تفاصيل |
|---|---|
سلسلة الرسم | BS400 تروس ألومنيوم دائرية منحنية ومخصصة ومتصلة بمسامير |
نوع الهيكل | تروس الألمنيوم المنحنية / تروس الشكل المخصص / هيكل الإضاءة الميكانيكية |
طلب | تروس الإضاءة المنحنية الداخلية، الهيكل الميكانيكي للقضبان، هياكل الترفيه المخصصة |
المقطع العرضي | العرض 400 ملم × الارتفاع 400 ملم |
الأنبوب الرئيسي | أنبوب دائري من الألومنيوم مقاس 50 مم |
الطول / الشكل | طول مخصص، أقسام منحنية وهياكل هندسية خاصة |
بيئة | التطبيقات الداخلية بشكل رئيسي (الحانات، أماكن الترفيه، تركيبات الإضاءة) |
مادة | سبيكة الألومنيوم |
نظام الاتصال | اتصال بولت |
نوع الرسم | رسم ثنائي الأبعاد CAD |
الغرض من التصميم | هياكل الإضاءة المنحنية المخصصة، وأطر الإضاءة الشريطية، ومكونات الجمالون الميكانيكية وهياكل الألومنيوم ذات الشكل الخاص |
المنتجات ذات الصلة | تروس الإضاءة المنحنية، هياكل تروس الألومنيوم المخصصة |
تم تطوير للمشاريع نظام الجمالون الألومنيوم المتصل بمسامير منحني الشكل ومخصص BS400 التي تتطلب هندسة خاصة، مثل هياكل الإضاءة المنحنية ومنشآت أماكن الترفيه والأطر الميكانيكية المخصصة.
استنادًا إلى ملف الجمالون المربع القياسي مقاس 400 مم × 400 مم ، يستخدم النظام الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم مع وصلات متصلة بمسامير لتحقيق تخطيطات هيكلية مرنة.
بالمقارنة مع أقسام الجمالون المستقيمة القياسية، توفر هياكل BS400 المنحنية وغير المنتظمة مرونة أكبر في التصميم من أجل:
تصاميم إضاءة البار؛
الديكور مكان الترفيه.
هياكل المسرح المخصصة؛
أطر الدعم الميكانيكية الخاصة.
يمكن تصنيع نظام BS400 إلى:
هياكل القوس الدائري.
حلقات إضاءة منحنية؛
اتصالات زاوية خاصة.
أطر زخرفية غير منتظمة.
يسمح التصميم المنحني للمصممين بإنشاء تأثيرات بصرية فريدة مع الحفاظ على هيكل الجمالون المعياري.
يوفر الهيكل المتصل بالمسامير ما يلي:
سهولة النقل.
تركيب بسيط؛
مكونات قابلة لإعادة الاستخدام؛
تعديل مرن للمشروع.
وهذا يجعلها مناسبة لهياكل الأحداث المؤقتة وتطبيقات الترفيه المخصصة.
إلى جانب المقاطع المستقيمة القياسية، يمكن تخصيص BS400 إلى:
هياكل زاوية رباعية الاتجاه؛
أقسام منحنية
هياكل متعددة الزوايا؛
أطر هندسية خاصة.
عنصر | وصف |
|---|---|
الحبال الرئيسية | أنابيب مستديرة من الألومنيوم مقاس 50 مم تشكل الإطار الهيكلي الرئيسي |
الأعضاء العمودية | الحفاظ على هندسة الجمالون المربع |
تستعد قطري | تحسين الاستقرار الهيكلي |
الأقسام المنحنية | هيكل منحني مخصص أو مجزأ |
لوحات الاتصال | توفير مواقف تثبيت مخصصة |
مفاصل الترباس | السماح بالتجميع الهيكلي القابل للفصل |
مؤشر الرسم | إعدادات | حجم القسم | الأنبوب الرئيسي | نوع الاتصال |
|---|---|---|---|---|
3599 | BS400 تروس ركنية رباعية الاتجاهات | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
3651-أ | BS400 تروس مربعة منحنية | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
3651-ب | BS400 تروس الشكل المخصص | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
3748 | BS400 تروس ركنية مخصصة | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
4233 | BS400 تروس ذات شكل خاص منحني | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
يستخدم الجمالون المنحني BS400 بشكل شائع من أجل:
حلقات إضاءة منحنية؛
هياكل إضاءة السقف الشريطي؛
المنشآت الترفيهية الزخرفية؛
أطر إضاءة المسرح المخصصة.
المنتجات ذات الصلة:
نظام BS400 المخصص مناسب لما يلي:
أنظمة إضاءة الملاهي الليلية؛
الهياكل الميكانيكية للقضبان
إطارات كشك DJ.
هياكل الديكور الترفيهية.
يساعد التصميم المنحني وغير المنتظم على إنشاء تأثيرات بصرية فريدة.
تشمل التطبيقات النموذجية ما يلي:
هياكل المعرض
العروض التجارية؛
الديكور الداخلي للمناسبات؛
هياكل من الألومنيوم ذات أشكال خاصة.
مرجع ذو صلة:
يعتمد الجمالون المنحني BS400 نظام اتصال الترباس الميكانيكي.
المزايا:
يمكن دمج المقاطع المنحنية والمستقيمة المختلفة وفقًا لمتطلبات المشروع.
يمكن فصل الهيكل إلى أقسام أصغر للخدمات اللوجستية.
يمكن إعادة استخدام المكونات لعمليات تثبيت مخصصة مختلفة.
يعتمد الأداء الهيكلي للجمالونات المنحنية وذات الشكل الخاص على:
الهندسة الشاملة
نصف قطر الانحناء
طول الفترة؛
تحميل المعدات؛
طريقة التثبيت
تفاصيل الاتصال.
بالنسبة للهياكل التي تحمل معدات ثقيلة أو التي تتطلب تركيبًا خارجيًا، يوصى بإجراء فحص هندسي إضافي.
متعلق ب:
يمكن دمج نظام الجمالون المنحني والمخصص BS400 مع:
تروس الإضاءة المنحنية؛
هياكل الجمالون الدائرية؛
تروس الألومنيوم المخصصة؛
أنظمة إضاءة البار؛
المكونات الهيكلية للترفيه.
الفئات ذات الصلة:
يتم استخدام الجمالون المنحني BS400 بشكل أساسي في هياكل الإضاءة المخصصة ومنشآت البار وأماكن الترفيه وأطر الألومنيوم ذات الشكل الخاص.
نعم. يمكن تخصيص BS400 إلى أقسام منحنية وهياكل زاوية وأشكال غير منتظمة وفقًا لمتطلبات تصميم المشروع.
يبلغ حجم ملف BS400 القياسي 400 مم × 400 مم ، باستخدام الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم.
يستخدم الجمالون المنحني BS400 نظامًا متصلًا بمسامير، مما يتيح سهولة التجميع والتفكيك والنقل.
يمكن استخدام بعض الهياكل المخصصة BS400 في الهواء الطلق، ولكن التطبيقات الخارجية تتطلب مراعاة الأحمال البيئية وظروف الرياح والمتطلبات الهندسية.
تمثل الرسومات مفاهيم الجمالون الألومنيوم المنحنية والمخصصة BS400.
يجب تأكيد أبعاد الإنتاج الفعلية وتفاصيل الاتصال والمتطلبات الهيكلية وفقًا لكل تطبيق مشروع.
يوفر BS400 حلاً مرنًا لمصممي الإضاءة المحترفين وأماكن الترفيه والتطبيقات الهيكلية المصنوعة من الألومنيوم المخصصة.
