3795-BS300 تصميم تروس ألومنيوم دائري قياسي متصل بمسامير لهيكل الإضاءة
مرجع ملف الرسم
مؤشر الرسم
3795 وهكذا
ملف الرسم ذو الصلة
3795-BS30(3.450م) بولت تروس.jpg

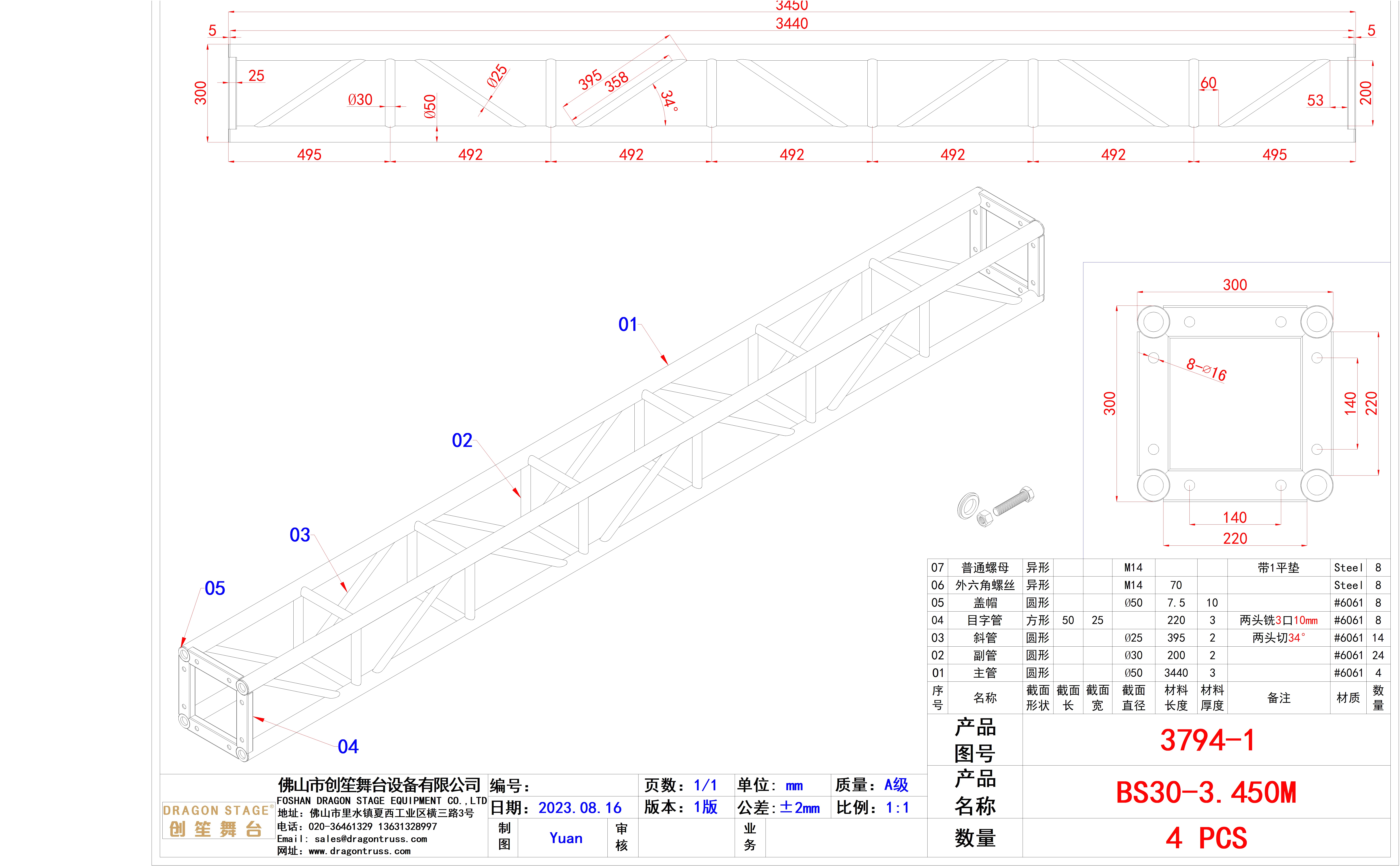

يمثل الرسم أعلاه تصميمًا قياسيًا لجمالونات الألومنيوم ذات الأنبوب الدائري المتصل بمسامير BS300 والتي تم تطويرها لهياكل الإضاءة وأطر المعارض والمنشآت الزخرفية.
يتم استخدام فهرس الرسم كمرجع لتحديد موقع رسومات CAD ذات الصلة، وسجلات الإنتاج وتكوينات الجمالون BS300 المخصصة.
معلومات الرسم
غرض
تفاصيل
مؤشر الرسم
3795
سلسلة الرسم
BS300 تروس أنبوبية مستديرة قياسية متصلة بمسامير
نوع الهيكل
مكون تروس الألمنيوم المستقيم القياسي
طلب
هيكل الإضاءة / هيكل المعرض / الإطار الزخرفي
المقطع العرضي
العرض 300 ملم × الارتفاع 300 ملم
الأنبوب الرئيسي
أنبوب دائري من الألومنيوم مقاس 50 مم
الطول القياسي

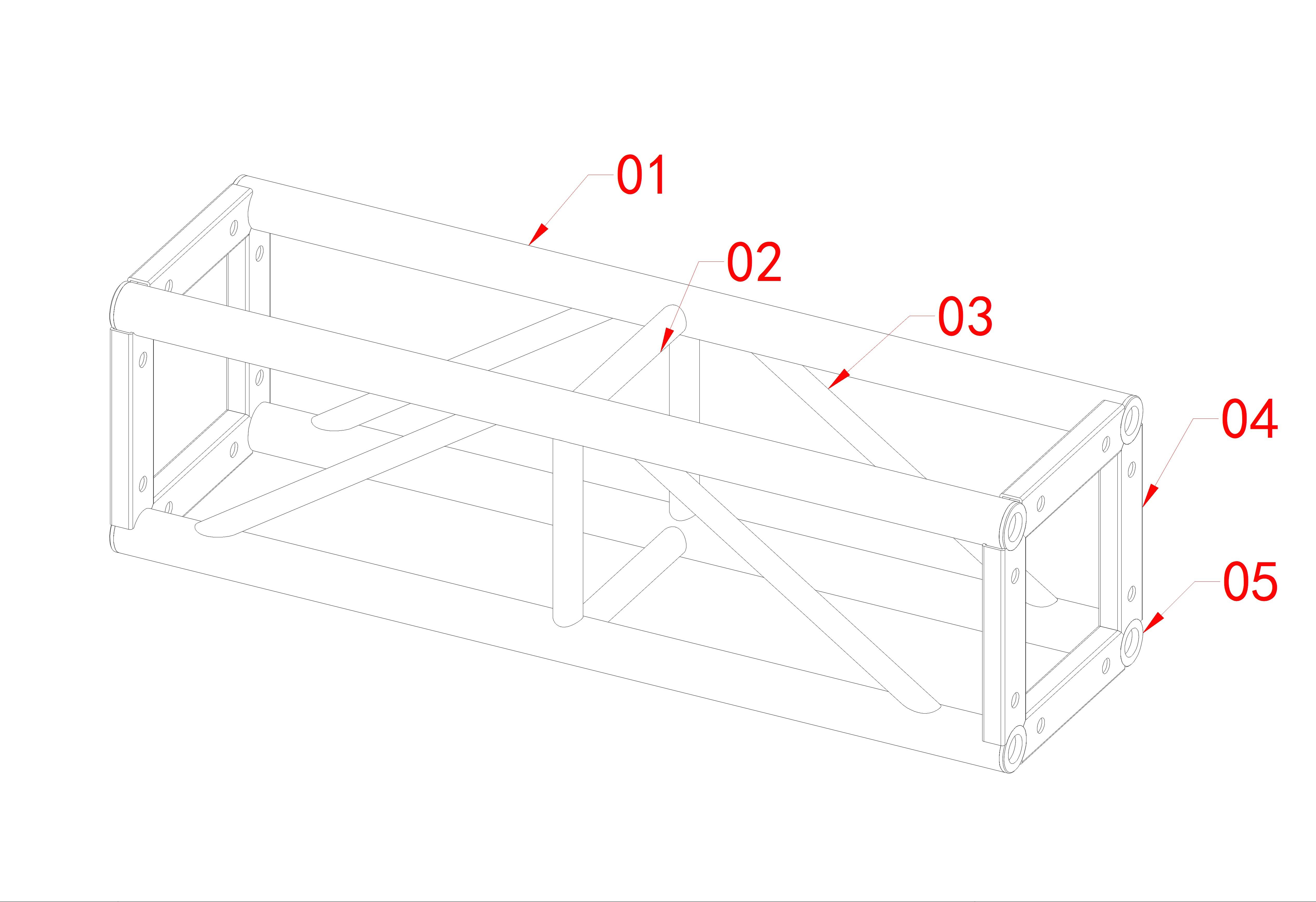

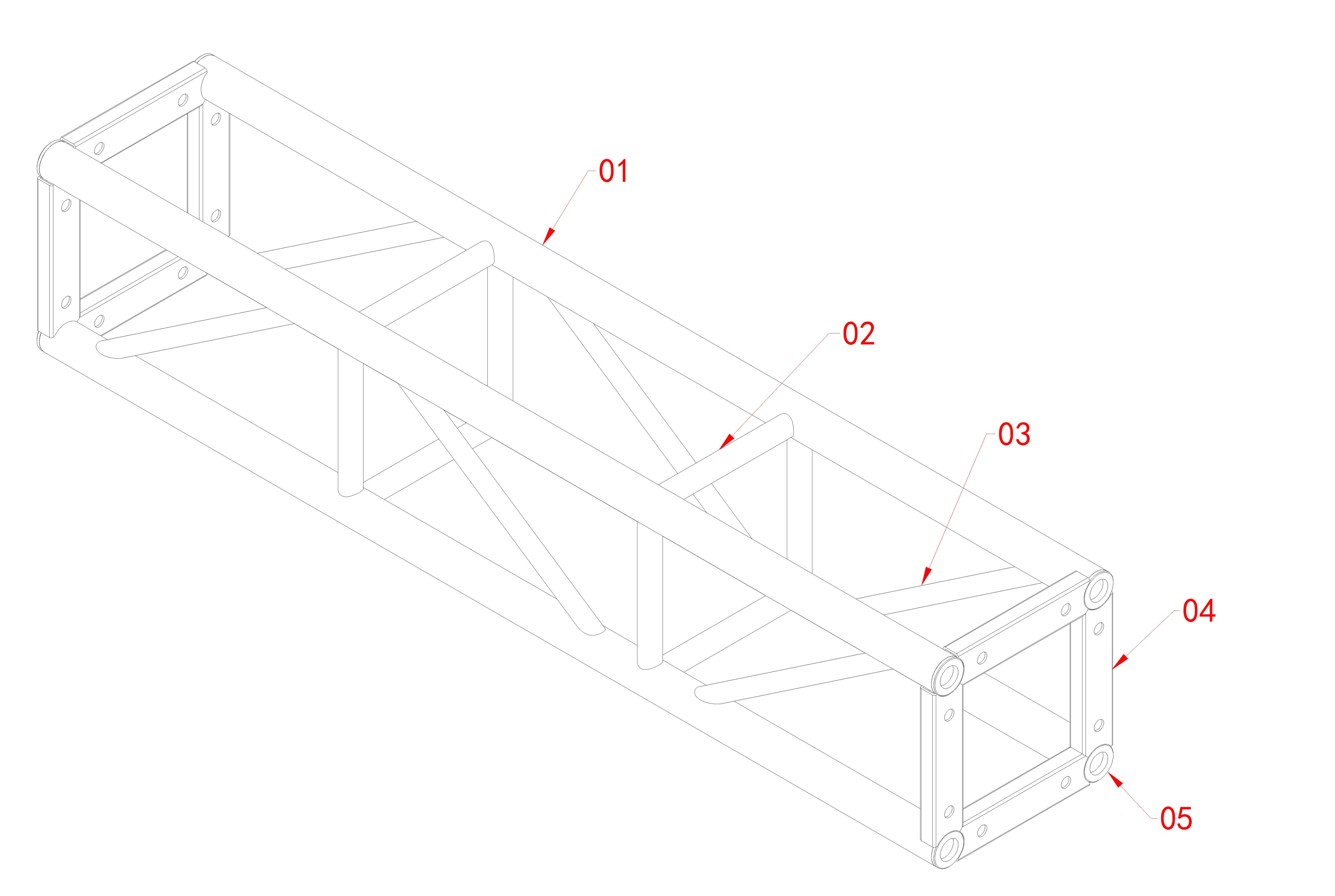

0.44 م / 0.46 م / 0.56 م / 1.2 م / 1.4 م / 1.41 م / 3.45 م
بيئة
تطبيق داخلي / خارجي
مادة
سبيكة الألومنيوم
نظام الاتصال
اتصال بولت
نوع الرسم
رسم ثنائي الأبعاد CAD
الغرض من التصميم
وحدات الإضاءة ومكون الإطار الهيكلي
3795-BS300 تصميم تروس ألومنيوم دائري قياسي متصل بمسامير لهيكل الإضاءة
مقدمة
يعرض أرشيف الرسم هذا نظام الجمالون المصنوع من الألومنيوم المتصل بمسامير ذات أنبوب دائري قياسي 3795-BS300 والذي تم تطويره لهياكل الإضاءة الاحترافية وأطر المعارض ومنشآت الأحداث المخصصة.
يتم تسجيل مؤشر الرسم تحت المرجع 3795، ويمثل رسم CAD ذي الصلة التكوين الهيكلي القياسي لسلسلة الجمالون المتصلة بمسامير BS300.
يعتمد نظام BS300 شكلًا مربعًا مقاس 300 مم × 300 مم مع الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم ، مما يوفر حلاً مدمجًا وعمليًا للتطبيقات التي تتطلب بناء خفيف الوزن وتركيب وحدات وتكوينًا مرنًا.
على عكس الهياكل الملحومة الدائمة، يسمح التصميم المتصل بالمسامير بنقل نظام الجمالون وتخزينه وتجميعه بكفاءة للتطبيقات المؤقتة وشبه الدائمة.
نظرة عامة على التصميم
يعتمد الطراز 3795-BS300 على هيكل تروس من الألومنيوم ذو أنبوب دائري مستقيم ومتصل بمسامير.
الخصائص الهيكلية الرئيسية تشمل:
300 مم × 300 مم شكل مربع مدمج؛
الحبال الرئيسية لأنبوب دائري من الألومنيوم بقطر 50 مم؛
هيكل من سبائك الألومنيوم؛
نظام لوحة نهاية متصلة بمسامير؛
تكوين الطول المعياري.
بالمقارنة مع الهياكل الملحومة الثابتة، توفر مكونات الجمالون المتصلة بمسامير مزايا في:
كفاءة النقل
راحة التخزين؛
تركيب مرن
التكوين الهيكلي المخصص.
تعتبر سلسلة BS300 مناسبة للتطبيقات التي يعتبر فيها المظهر المرئي ومرونة التركيب والقدرة على التكيف الهيكلي من الاعتبارات المهمة.
تشمل التطبيقات النموذجية ما يلي:
هياكل إضاءة المسرح؛
أطر قاعة المعرض.
الهياكل الزخرفية الداخلية
أنظمة إضاءة البارات والترفيه؛
هياكل العرض المخصصة.
تعد طريقة الاتصال عاملاً مهمًا عند اختيار مكونات البنية المؤقتة. يتم اختيار أنظمة اتصال مختلفة، مثل اتصال الحنفية، واتصال الترباس، وتوصيل اللوحة، وفقًا لمتطلبات التطبيق.
يمكن العثور على مزيد من المعلومات حول طرق توصيل الجمالون في:
بالنسبة لهياكل الجمالون المعيارية، يعد مكون BS300 جزءًا واحدًا فقط من النظام الكامل.
يعتمد التكوين الهيكلي النهائي على:
الامتداد العام؛
تحميل المعدات؛
بيئة التثبيت؛
هيكل داعم
طريقة الاتصال.
يوفر النظام المتصل بمسامير المرونة للتجميع المتكرر والتخطيطات المخصصة. ومع ذلك، يجب أن يأخذ التطبيق الفعلي في الاعتبار الاستخدام المقصود ومتطلبات التحميل وشروط التثبيت.
تستخدم سبائك الألومنيوم على نطاق واسع في هياكل المعارض والفعاليات للأسباب التالية:
خصائص خفيفة الوزن.
مقاومة التآكل.
مظهر نظيف
سهولة النقل.
يمكن العثور على مزيد من المعلومات حول مواد الألومنيوم المستخدمة في أنظمة الجمالون في:
