اسم الرسم

4014-BS300 تصميم تروس ألومنيوم دائري قياسي متصل بمسامير لهياكل الإضاءة والمعارض

مرجع ملف الرسم

مؤشر الرسم

4014 / 4144 / 4173 / 4215 / 4246 / 4263

ملف الرسم ذو الصلة

تمثل الرسومات المذكورة أعلاه مكونات الجمالون المصنوعة من الألومنيوم القياسية ذات الأنبوب الدائري BS300 والمصممة لهياكل الإضاءة الداخلية والخارجية وأطر المعارض والهياكل الزخرفية وتطبيقات الدعم الميكانيكي.

يتم استخدام فهرس الرسم كمرجع لتحديد موقع رسومات CAD وسجلات الإنتاج وتكوينات الجمالون القياسية ذات الصلة.

معلومات الرسم

4014-BS300 تصميم تروس الترباس القياسي لهياكل الإضاءة والمعارض

مقدمة

يعرض أرشيف الرسم هذا مكونات الجمالون المصنوعة من الألومنيوم ذات الأنبوب الدائري القياسي BS300 والتي تم تطويرها لهياكل الإضاءة والأطر الزخرفية ومنشآت المعارض وهياكل الدعم الميكانيكية.

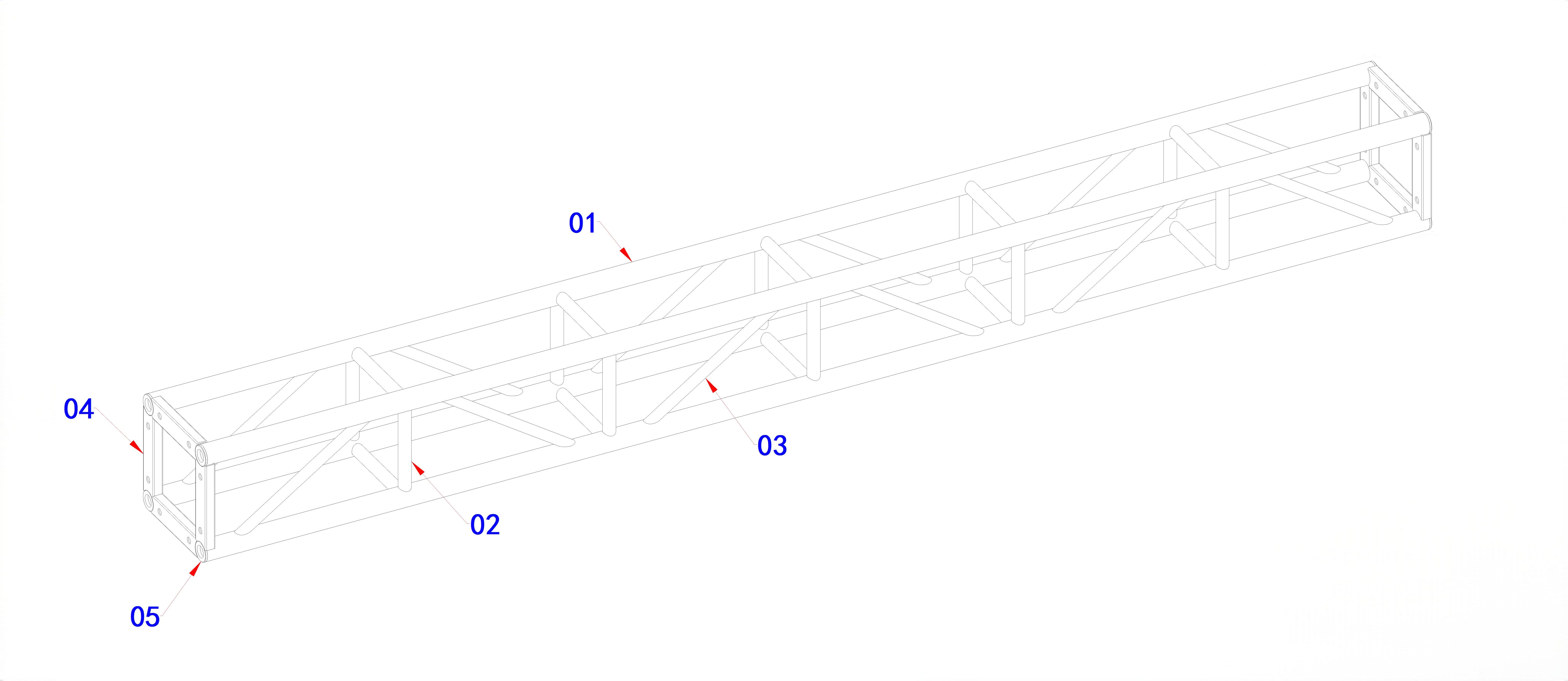

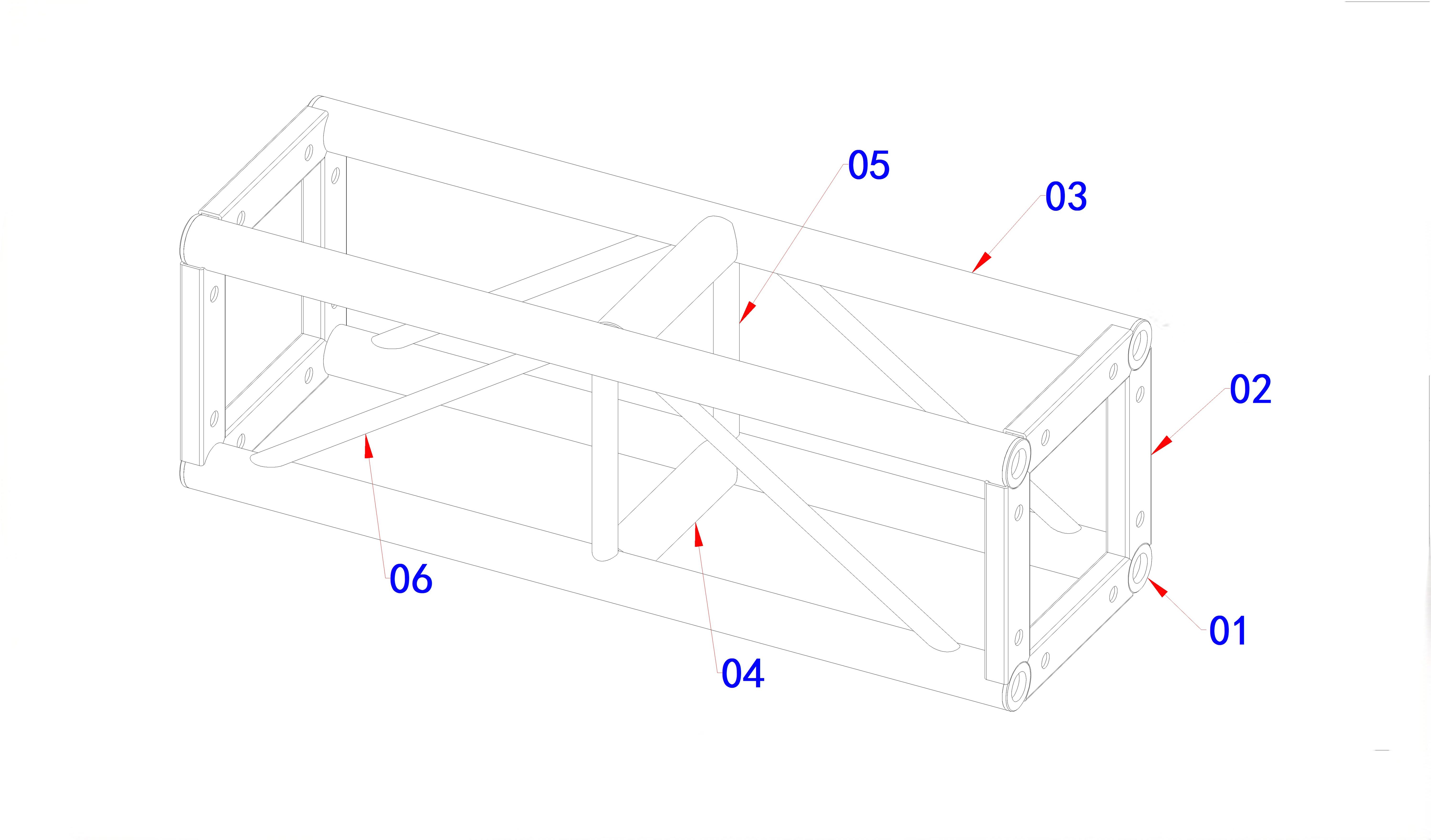

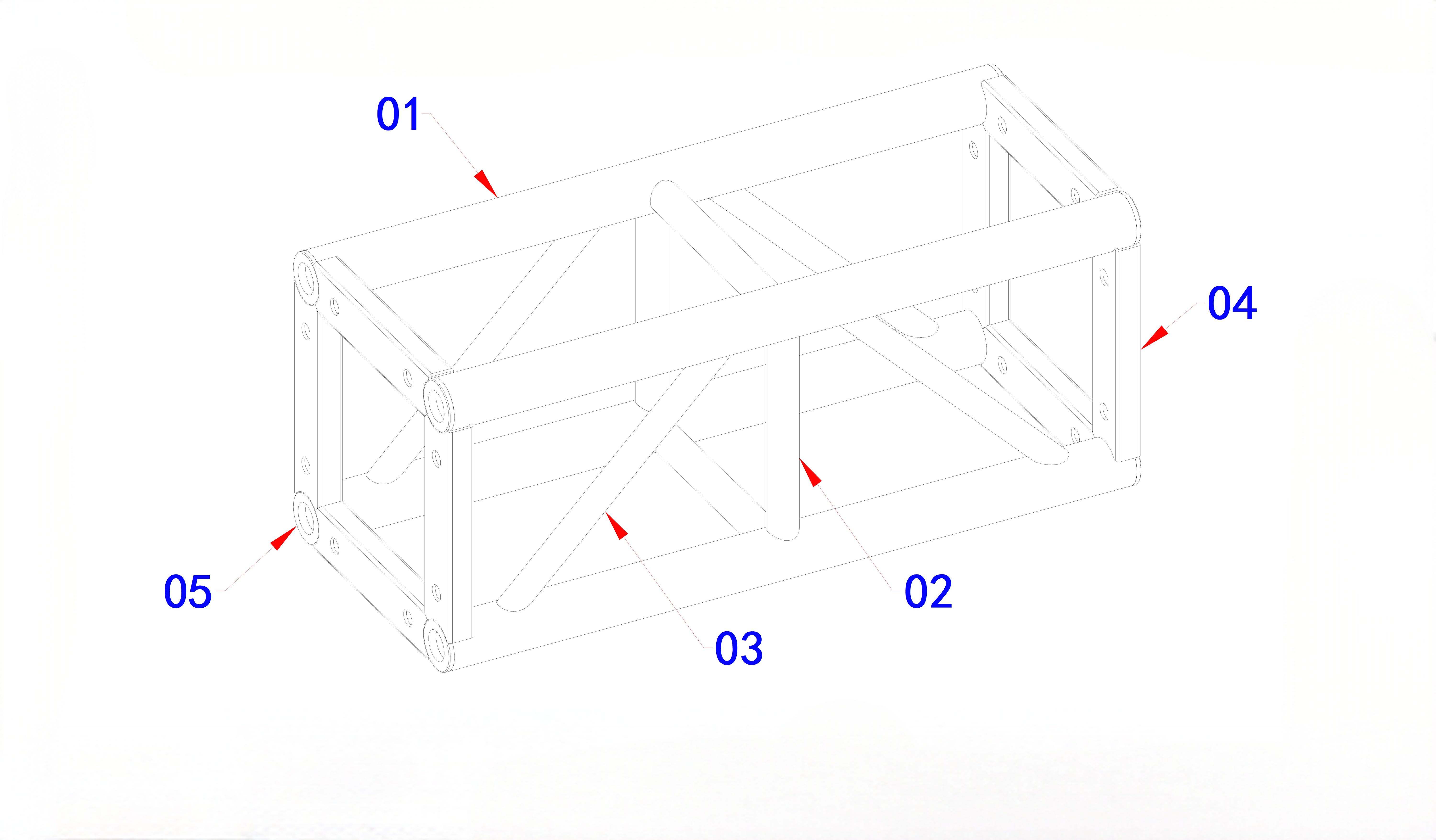

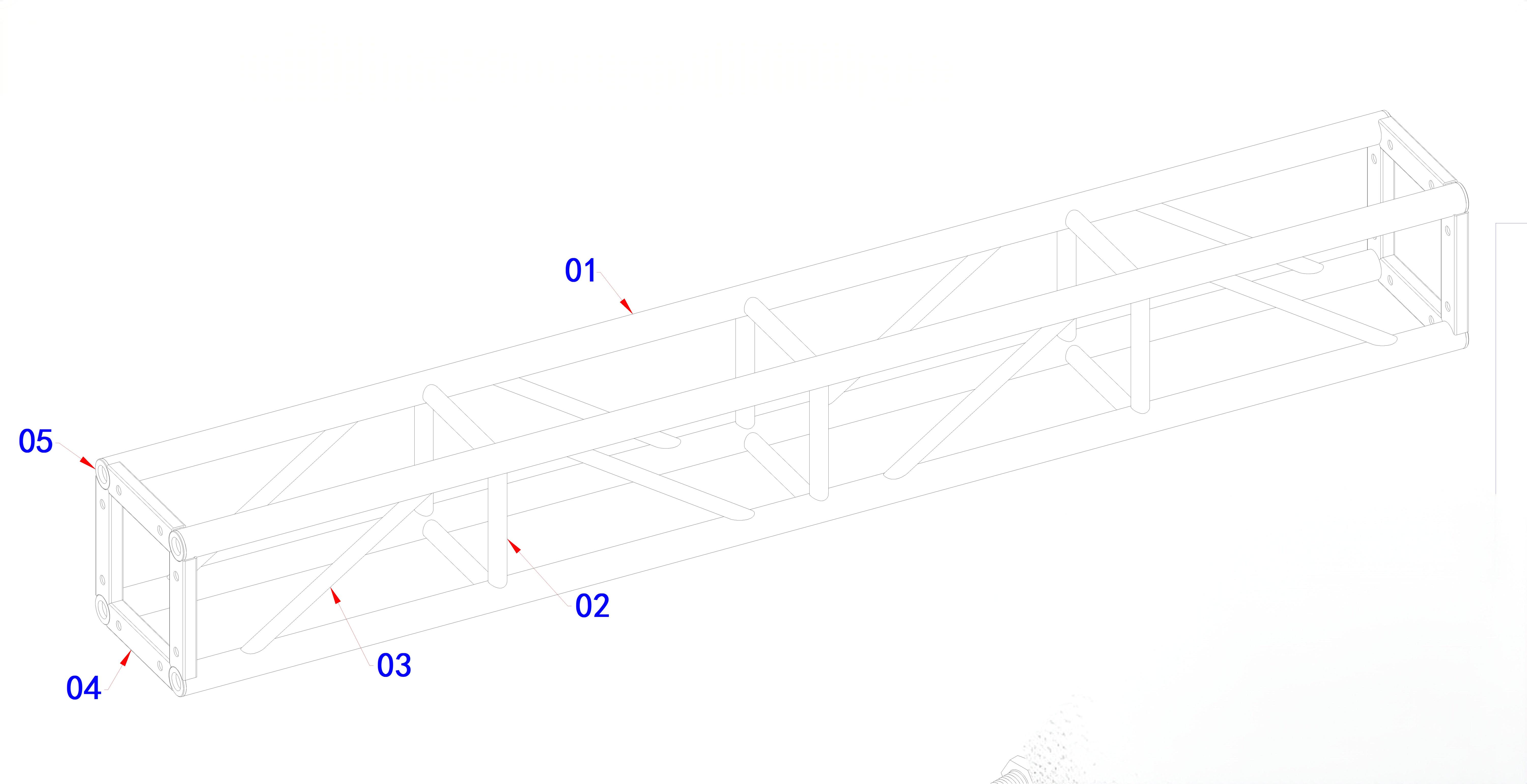

الرسومات مفهرسة تحت المراجع 4014، 4144، 4173، 4215، 4246 و4263 ، وتغطي أطوال قياسية مختلفة من 0.6 م إلى 3.1 م.

تتبنى سلسلة BS300 هيكل تروس مربع 300 مم × 300 مم مع الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم. يسمح التصميم المتصل بالمسامير بتجميع مكونات الجمالون وتفكيكها وإعادة استخدامها، مما يوفر المرونة للهياكل المؤقتة والتركيبات المخصصة.

يستخدم هذا النوع من الجمالون الألومنيوم على نطاق واسع لأنظمة الإضاءة الداخلية والخارجية وشاشات العرض وأماكن الترفيه والحانات وهياكل دعم المعدات الميكانيكية.

نظرة عامة على التصميم

تتبنى الجمالونات المتصلة بالأنبوب الدائري BS300 تصميمًا هيكليًا معياريًا.

تشمل المكونات الهيكلية الرئيسية ما يلي:

• الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم؛

• أنابيب الألومنيوم تستعد قطري.

• لوحات نهاية الألومنيوم.

• نظام التجميع المتصل بالترباس.

بالمقارنة مع الهياكل الدائمة الملحومة، توفر أنظمة الجمالون المتصلة بمسامير مزايا في:

• كفاءة النقل

• راحة التخزين؛

• تجميع مرن؛

• تكوين هيكل قابل لإعادة الاستخدام.

• اختيار الطول المخصص.

يوفر المقطع العرضي 300 مم × 300 مم حلاً عمليًا بين الأداء الهيكلي وقابلية النقل، مما يجعله مناسبًا لمختلف تطبيقات الإضاءة والمعارض.

تعد طريقة الاتصال عاملاً مهمًا عند اختيار مكونات البنية المؤقتة. يتم اختيار أنظمة اتصال مختلفة، مثل اتصال الحنفية، واتصال الترباس، وتوصيل اللوحة، وفقًا لمتطلبات التطبيق.

يمكن العثور على مزيد من المعلومات حول طرق توصيل الجمالون في:

فهم اتصالات نهاية الحنفية والمسمار واللوحة في أنظمة الجمالون

تكوين الرسم المتاح

BS300 Standard Bolt Truss لهياكل الإضاءة والمعارض

التطبيق في الإضاءة والهياكل الميكانيكية

عادةً ما يتم دمج الجمالون المصنوع من الألومنيوم المتصل بمسامير BS300 في أنظمة الإضاءة الكاملة أو الديكور أو دعم المعدات.

تشمل التطبيقات النموذجية ما يلي:

• هياكل الجمالون الإضاءة الداخلية.

• أطر الإضاءة المؤقتة الخارجية؛

• هياكل أكشاك المعرض؛

• إطارات معدات البار والترفيه؛

• هياكل الدعم الميكانيكية.

• أنظمة العرض التجارية.

بالنسبة للمشاريع المختلفة، يعتمد التكوين النهائي على:

• بيئة التثبيت؛

• النطاق المطلوب؛

• تحميل المعدات؛

• طريقة الدعم

• المتطلبات الهيكلية.

التطبيقات ذات الصلة:

جناح المعرض

تروس الإضاءة

الجمالون المخصص

الاعتبارات الهندسية

بالنسبة لهياكل الإضاءة والمعارض، فإن مكون الجمالون BS300 ليس سوى جزء واحد من النظام الكامل.

يعتمد التكوين الهيكلي النهائي على:

• الامتداد العام؛

• وزن معدات الإضاءة؛

• طريقة الدعم

• بيئة التثبيت؛

• الظروف الجوية في الهواء الطلق.

بالنسبة للتطبيقات الخارجية، يجب تقييم الاعتبارات الإضافية مثل حمل الرياح وطريقة التثبيت والاستقرار الهيكلي العام وفقًا لمتطلبات المشروع.

تستخدم سبائك الألومنيوم على نطاق واسع في هياكل الأحداث بسبب:

• خصائص خفيفة الوزن.

• مقاومة التآكل.

• مظهر نظيف

• نسبة القوة إلى الوزن عالية.

المعرفة ذات الصلة:

دليل مواد الألومنيوم لأنظمة الجمالون: الخصائص الهيكلية ومقارنة الدرجات والتطبيقات الهندسية

الأنظمة ذات الصلة

يمكن دمج الجمالون القياسي المتصل بالمسامير BS300 في:

• أنظمة تروس الإضاءة؛

• هياكل عرض المعرض.

• الأطر الزخرفية الداخلية.

• هياكل الأحداث الخارجية؛

• أنظمة دعم المعدات الميكانيكية.

الحلول ذات الصلة:

الجمالون المخصص

الحل الهندسي

جناح المعرض

المنتجات ذات الصلة

بالنسبة لتطبيقات الشراء المستقبلية، يمكن ربط أرشيف الرسم هذا بما يلي:

تروس ألومنيوم متصلة بأنبوب دائري BS300

تكوينات المنتج المحتملة:

• تروس بولت BS300 × 0.6 م

• تروس بولت BS300 × 0.7 م

• تروس بولت BS300 × 0.9 م

• تروس بولت BS300 × 1.75 م

• تروس بولت BS300 × 2.2 م

• تروس بولت BS300 × 2.3 م

• تروس بولت BS300 × 3.1 م

التطبيقات ذات الصلة:

• هياكل الجمالون الإضاءة.

• أطر المعرض؛

• الهياكل الزخرفية.

• هياكل الدعم الميكانيكية.

يوضح أرشيف الرسم قدرة التصنيع القياسية لـ Dragon Stage وتجربة تصميم نظام الجمالون المعياري، بينما توفر صفحات المنتج معلومات ومواصفات الشراء.

التعليمات

1. ما هو استخدام الجمالون المتصل بالمسامير BS300 بشكل أساسي؟

يتم استخدام الجمالون الألومنيوم المتصل بمسامير BS300 بشكل أساسي في هياكل الإضاءة وأطر المعارض والمنشآت الزخرفية وهياكل الدعم الميكانيكية.

2. ما هو حجم الجمالون BS300؟

يحتوي الجمالون BS300 على مقطع عرضي مربع يبلغ 300 مم × 300 مم مع الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم.

3. ما هي الأطوال المتوفرة لسلسلة الجمالون BS300؟

يتضمن أرشيف الرسم هذا أطوالًا قياسية تتراوح من 0.6 م إلى 3.1 م. يمكن أيضًا تصنيع أطوال مخصصة وفقًا لمتطلبات المشروع.

4. لماذا تختار الجمالونات المتصلة بمسامير لهياكل الإضاءة؟

توفر الجمالونات المتصلة بالمسامير نقلًا مريحًا وسهولة التركيب وحلولًا هيكلية قابلة لإعادة الاستخدام مقارنةً بالهياكل الملحومة الدائمة.

5. هل يمكن استخدام الجمالون BS300 للتطبيقات الخارجية؟

نعم. يمكن استخدام هيكل الألومنيوم في الهواء الطلق، لكن التطبيق النهائي يجب أن يأخذ في الاعتبار الظروف البيئية وتحميل المعدات والمتطلبات الهيكلية.

إشعار التصميم

يتم توفير الرسومات الموضحة في هذا الأرشيف لأغراض مرجعية لإظهار قدرة تصميم الجمالون القياسية والمخصصة لـ Dragon Stage.

يجب تأكيد الاختيار الهيكلي النهائي وفقًا لمتطلبات المشروع الفعلية وظروف التحميل وبيئة التثبيت ومتطلبات السلامة المعمول بها.
