BS300 تروس ألومنيوم مستديرة الأنبوب متصلة بمسامير مع لوحة اتصال جانبية تصميم طول مخصص

مؤشر الرسم

• 3939

• 4246

• 4291

معلومات الرسم

وصف المنتج/الرسم

BS300 تروس ألومنيوم مستديرة الأنبوب متصلة بمسامير مع لوحة توصيل جانبية

سلسلة BS300-SCP عبارة عن نظام تروس مستقيم متصل بمسامير من الألومنيوم مصمم لهياكل الإضاءة الداخلية وأطر المعارض والمنشآت الزخرفية.

بالمقارنة مع أقسام الجمالون BS300 القياسية، يضيف هذا التكوين لوحات اتصال جانبية لتوفير مرونة تركيب إضافية للتخطيطات الخاصة.

يسمح تصميم اللوحة الجانبية المعززة لقسم الجمالون بالاتصال بالهياكل المخصصة والإطارات الداعمة والمكونات الزخرفية في تطبيقات مثل:

• قاعات العرض

• الحانات وأماكن الترفيه؛

• أنظمة الإضاءة الداخلية؛

• الهياكل الزخرفية.

يستخدم النظام شكل تروس مربع 300 مم × 300 مم مع أنابيب دائرية من الألومنيوم مقاس 50 مم ويعتمد تجميعًا متصلاً بالمسامير.

التكوينات المتاحة

BS300-SCP-065

طول:

0.65 م

مرجع الرسم:

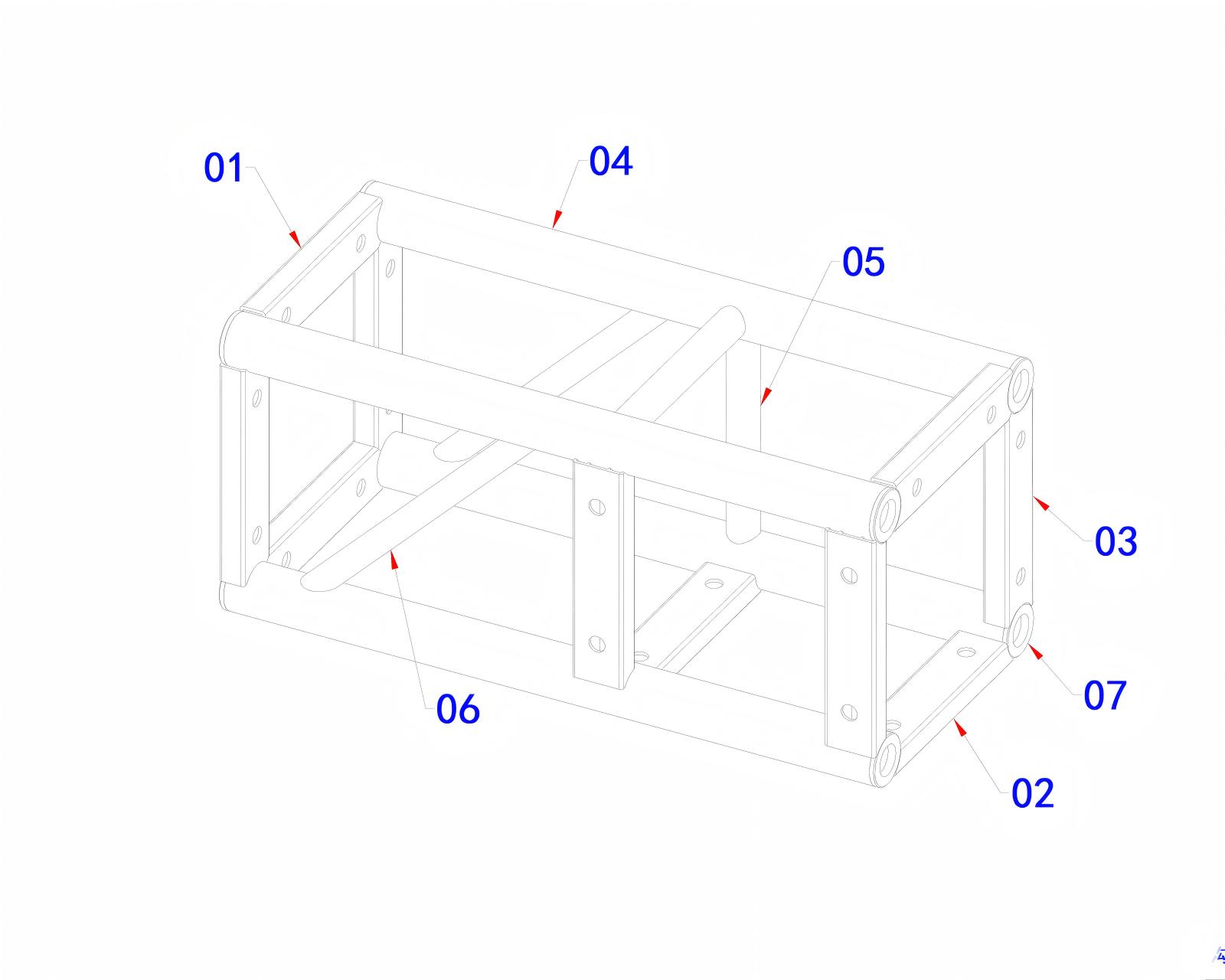

4246-BS300 (0.65 م) تروس الترباس مع لوحة جانبية

طلب:

قسم توصيل قصير لهياكل الإضاءة الداخلية المخصصة.

BS300-SCP-076

طول:

0.76 م

مرجع الرسم:

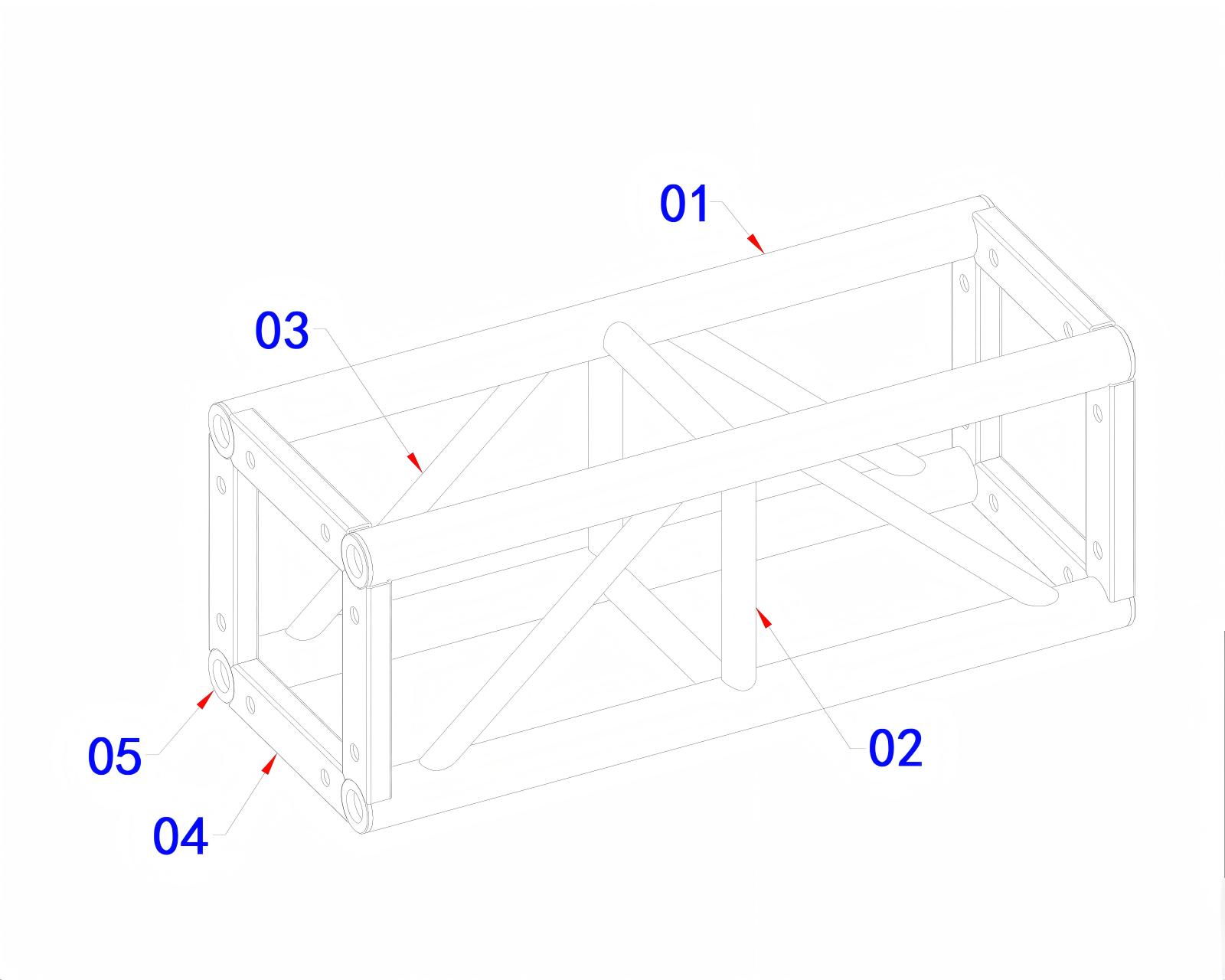

4291-BS300 (0.76 م) تروس الترباس

طلب:

مكون إطار زخرفي وإضاءة مدمج.

BS300-SCP-146

طول:

1.46 م

مرجع الرسم:

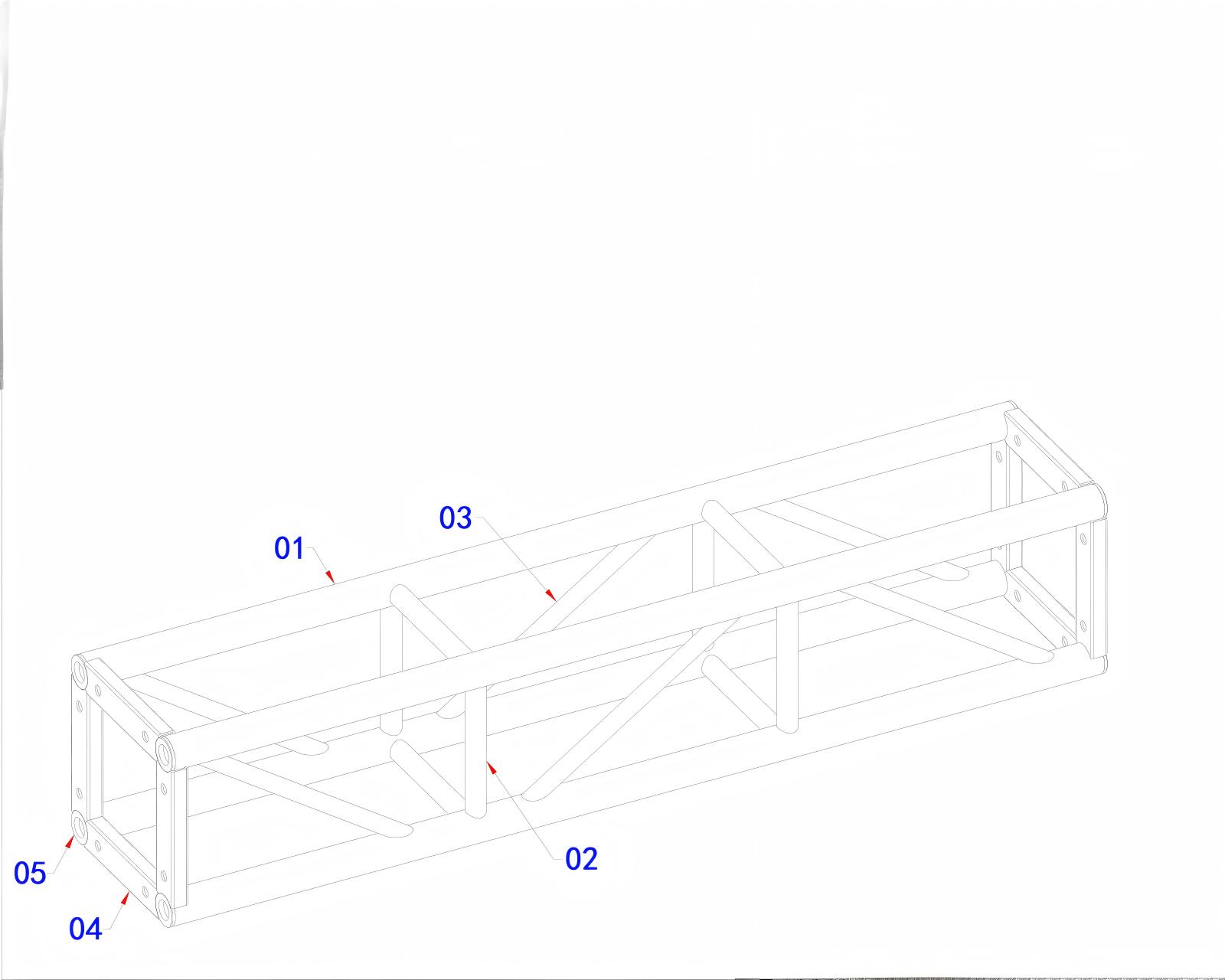

4291-BS300 (1.46 م) تروس الترباس

طلب:

مكون اتصال متوسط ​​الطول لهياكل المعارض والترفيه.

BS300-SCP-210

طول:

2.10 م

مرجع الرسم:

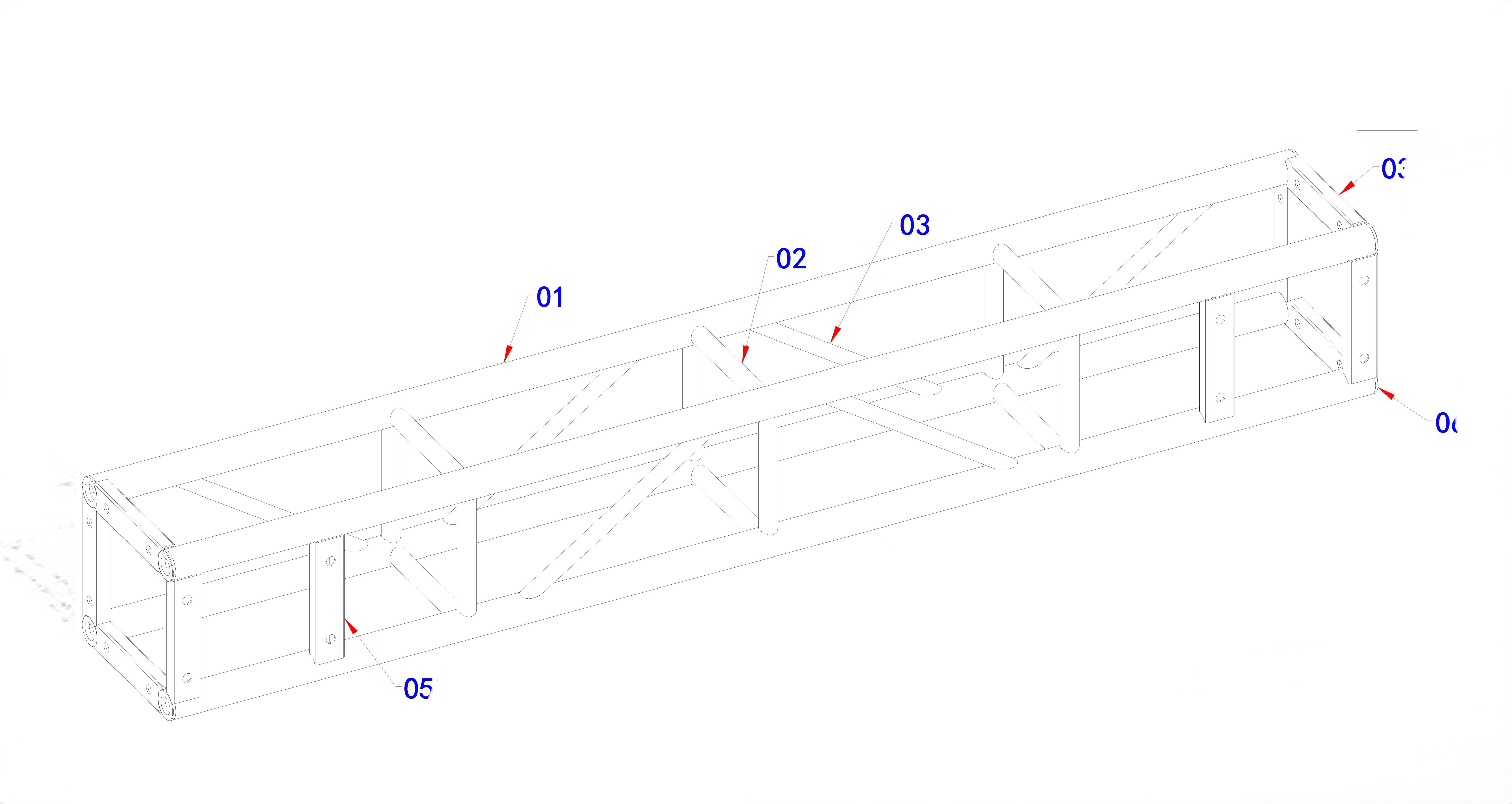

3939-BS300 (2.1 م) تروس الترباس مع لوحة جانبية

طلب:

القسم الهيكلي الرئيسي لإطار الإضاءة الداخلية.

BS300-SCP-343

طول:

3.43 م

مرجع الرسم:

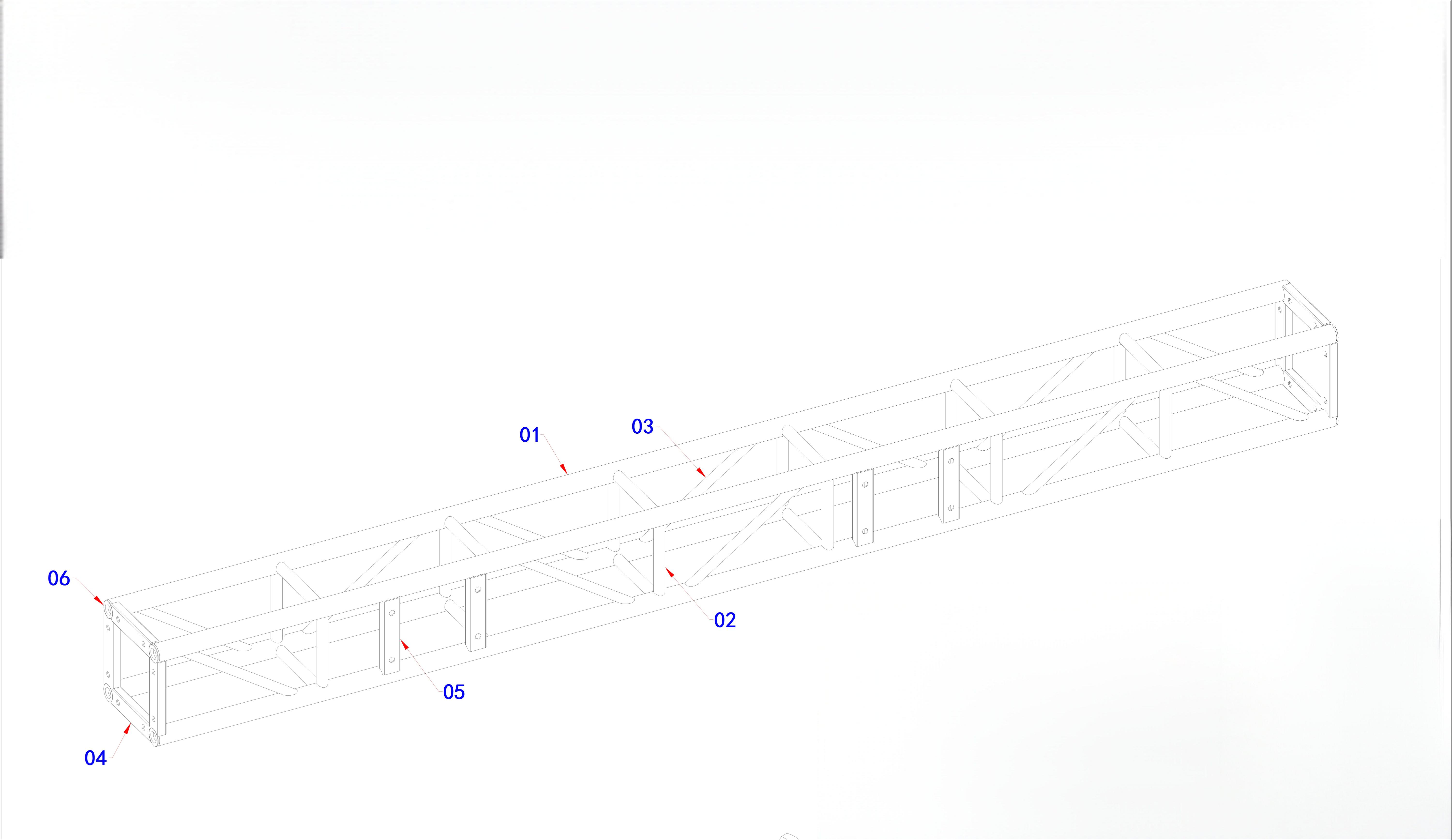

4291-BS300 (3.43 م) تروس الترباس مع الجانب لوحة

طلب:

الإضاءة المخصصة طويلة المدى ومكون الهيكل الزخرفي.

الميزات الهيكلية

1. ملف تعريف مربع BS300

الجمالون يعتمد:

• العرض: 300 ملم

• الارتفاع: 300 ملم

• قطر الأنبوب الرئيسي: 50 مم

يوفر هذا الحجم التوازن بين:

• المظهر البصري

• الصلابة الهيكلية

• مرونة التثبيت.

2. تصميم لوحة الاتصال الجانبية

توفر اللوحة الجانبية الإضافية ما يلي:

• نقاط اتصال مخصصة؛

• توافق أفضل مع الهياكل الخاصة؛

• تكامل أسهل مع أطر المعارض والترفيه.

يُستخدم هذا التصميم بشكل شائع عندما لا تتمكن وصلات الجمالون القياسية من تلبية متطلبات التثبيت.

3. نظام اتصال الترباس

يوفر الهيكل المتصل بالمسامير ما يلي:

• سهولة النقل.

• تجميع مريح

• تكوين مرن

• مكونات قابلة للاستبدال.

بالمقارنة مع الهياكل الثابتة الملحومة، تعد أنظمة الجمالون المعيارية المتصلة بالمسامير أكثر ملاءمة لهياكل الأحداث المؤقتة.

التطبيقات النموذجية

هيكل إضاءة المعرض

يمكن استخدام سلسلة BS300-SCP من أجل:

• إطارات إضاءة كشك المعرض؛

• أقواس زخرفية

• هياكل الإضاءة المعلقة.

• أطر العرض.

متعلق ب:

جناح المعرض

هيكل إضاءة البار

بالنسبة للأماكن الترفيهية، يمكن استخدام هذا النوع من الجمالون من أجل:

• رفوف إضاءة البار؛

• هياكل الإضاءة DJ.

• إطارات السقف الزخرفية.

متعلق ب:

تروس الإضاءة

ملاحظات هندسية

يعتمد التكوين النهائي لهياكل الجمالون المخصصة على:

• طريقة التثبيت

• تحميل المعدات؛

• الشروط الداعمة

• متطلبات الامتداد؛

• الظروف البيئية.

بالنسبة للتطبيقات الداخلية، تركز المتطلبات الهيكلية عمومًا على ما يلي:

• وزن معدات الإضاءة؛

• موثوقية الاتصال؛

• استقرار التثبيت

• المتطلبات البصرية.

بالنسبة للتطبيقات الخارجية الكبيرة، هناك حاجة إلى اعتبارات إضافية مثل حمل الرياح والتحليل الهيكلي.

التعليمات

1. ما هو استخدام الجمالون المتصل بالمسامير BS300-SCP؟

يستخدم BS300-SCP بشكل رئيسي في هياكل الإضاءة الداخلية وأطر المعارض وأنظمة إضاءة القضبان والمنشآت الزخرفية.

2. ما هو الفرق بين BS300-SCP وتروس BS300 القياسية؟

يضيف BS300-SCP لوحات توصيل جانبية، مما يسمح باتصال أكثر مرونة مع الهياكل المخصصة.

3. هل يمكن تخصيص طول BS300-SCP؟

نعم. يمكن تخصيص الطول وموضع الاتصال والألواح الإضافية وفقًا لمتطلبات المشروع.

4. هل BS300-SCP مناسب للتطبيقات الخارجية؟

التصميم الموضح مخصص بشكل أساسي للتطبيقات الداخلية. يتطلب الاستخدام الخارجي تقييمًا هيكليًا إضافيًا وفقًا للظروف البيئية.

5. لماذا تختار الجمالون الألومنيوم المتصل بالمسامير؟

توفر الجمالونات المصنوعة من الألومنيوم المتصلة بمسامير تجميعًا معياريًا، وسهولة النقل والتركيب المرن مقارنةً بالهياكل الملحومة الدائمة.

إشعار التصميم

يتم توفير الرسومات الموضحة في هذا الأرشيف لأغراض مرجعية لإثبات قدرة التصميم المخصص لـ Dragon Stage.

يجب تأكيد التصميم الهيكلي النهائي وفقًا لمتطلبات المشروع الفعلية وظروف التحميل وبيئة التثبيت ومتطلبات السلامة المعمول بها.
