4273-BS300 تصميم تروس من الألومنيوم ذو أنبوب دائري منحني مخصص لهيكل إضاءة قاعة المعرض
مرجع ملف الرسم
مؤشر الرسم
4273
ملف الرسم ذو الصلة

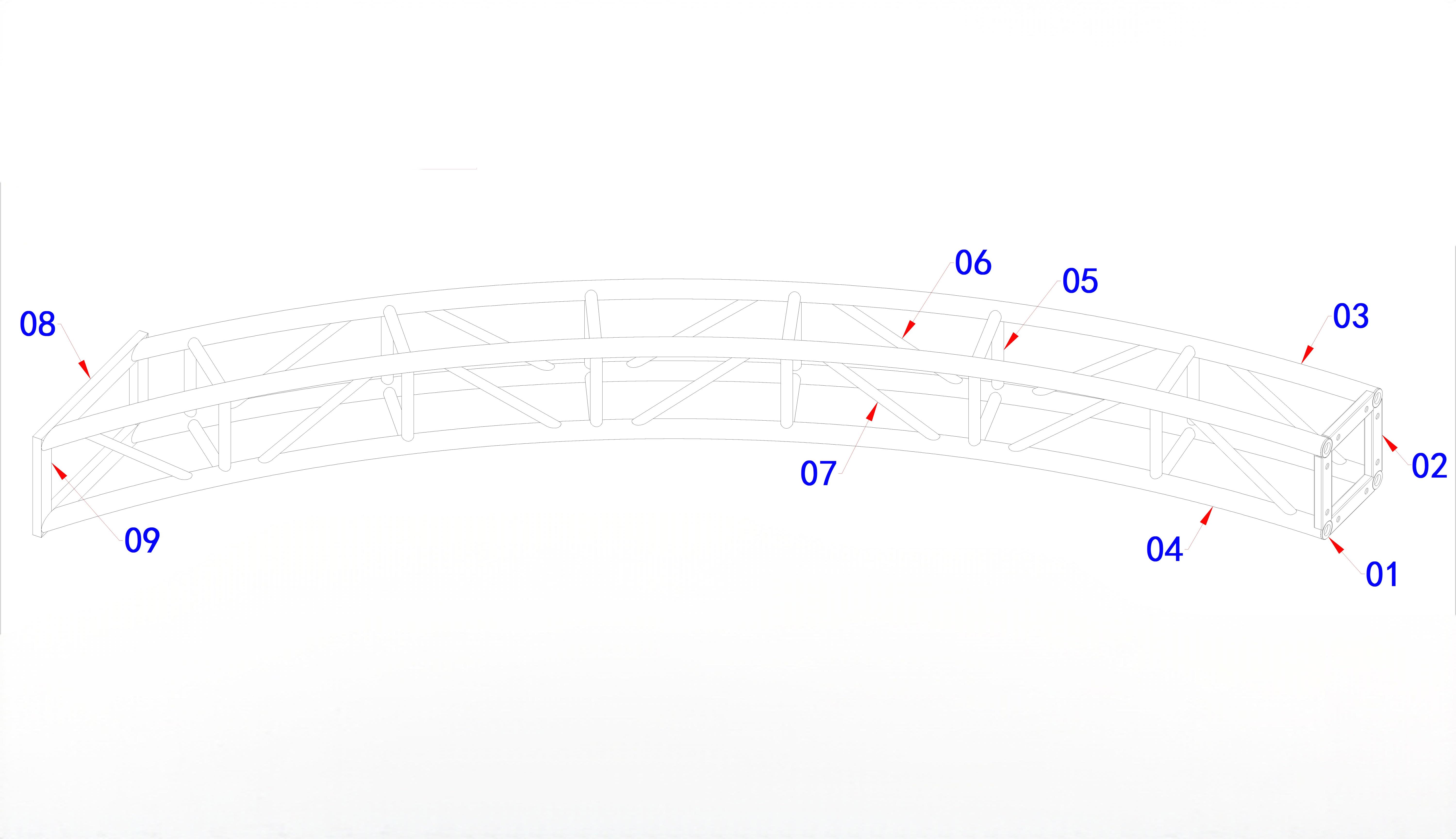

4273-BS300 (7.052 م) مخصص منحني بولت تروس.jpg
يمثل الرسم أعلاه دعامات ألومنيوم منحنية ذات أنبوب دائري BS300 متصلة بمسامير مصممة خصيصًا لإضاءة قاعات العرض والهياكل الزخرفية.
يتم استخدام فهرس الرسم كمرجع لتحديد موقع رسومات CAD وسجلات الإنتاج ذات الصلة.
معلومات الرسم
غرض
تفاصيل
مؤشر الرسم
4273
سلسلة الرسم
BS300 تروس ذات أنبوب دائري منحني متصل بمسامير
نوع الهيكل
تخصيص مكون تروس الألومنيوم المنحني
طلب
هيكل إضاءة قاعة المعرض / الهيكل الزخرفي
المقطع العرضي
العرض 300 ملم × الارتفاع 300 ملم
الأنبوب الرئيسي
أنبوب دائري من الألومنيوم مقاس 50 مم
طول
7.052 م
بيئة
تطبيق داخلي
مادة
سبيكة الألومنيوم
نظام الاتصال
اتصال بولت
نوع الرسم
رسم ثنائي الأبعاد CAD
الغرض من التصميم
مكون هيكل إضاءة قاعة المعرض
4273-BS300 تصميم تروس منحني مخصص لهيكل إضاءة قاعة المعرض
مقدمة
يعرض أرشيف الرسم هذا مكون الجمالون المصنوع من الألومنيوم المتصل بأنبوب دائري منحني 4273-BS300 والذي تم تطويره لهياكل إضاءة قاعات العرض والمنشآت الزخرفية.
يتم فهرسة الرسم تحت المرجع 4273، ويمثل ملف الرسم ذي الصلة تكوينًا منحنيًا مخصصًا طويل المدى استنادًا إلى تصميم الجمالون المتصل بالأنبوب الدائري BS300.
على عكس أقسام الجمالون المستقيمة القياسية، تم تصميم هذا الجمالون المنحني BS300 لإنشاء هيكل مرئي على شكل قوس لبيئات العرض الداخلية وترتيبات الإضاءة والأطر الزخرفية.
مع إجمالي طول يبلغ 7.052 مترًا ، يوضح هذا التكوين إمكانية التخصيص لنظام الجمالون المتصل بمسامير BS300 لتخطيطات الأماكن الخاصة.
نظرة عامة على التصميم
يعتمد الموديل 4273-BS300 هيكل أنبوب دائري منحني متصل بمسامير.
بالمقارنة مع الهياكل الملحومة الثابتة، توفر مكونات الجمالون المتصلة بمسامير مزايا في:
كفاءة النقل
راحة التخزين؛
تجميع مرن؛
التكوين الهيكلي المخصص.
يسمح التصميم المنحني للهيكل بتحقيق متطلبات معمارية ومرئية محددة مع الحفاظ على مزايا أنظمة الجمالون المصنوعة من الألومنيوم.
تشمل التطبيقات النموذجية ما يلي:
أطر إضاءة قاعات العرض؛
الهياكل الزخرفية الداخلية
أنظمة إضاءة الأماكن الترفيهية؛
هياكل العرض المخصصة.
تعد طريقة الاتصال عاملاً مهمًا عند اختيار مكونات البنية المؤقتة. يتم اختيار أنظمة اتصال مختلفة، مثل اتصال الحنفية، واتصال الترباس، وتوصيل اللوحة، وفقًا لمتطلبات التطبيق.
يمكن العثور على مزيد من المعلومات حول طرق توصيل الجمالون في:
بالنسبة لهياكل الجمالون المنحنية المخصصة، يعد مكون الجمالون المنحني جزءًا واحدًا فقط من النظام الكامل.
التكوين النهائي يعتمد على:
الامتداد العام؛
متطلبات الانحناء.
تحميل المعدات؛
هيكل داعم
بيئة التثبيت.
بالمقارنة مع الجمالون المستقيم القياسي، يتطلب الجمالون المنحني تحكمًا إضافيًا في التصنيع لأن نصف القطر والهندسة الإجمالية تؤثر بشكل مباشر على دقة التجميع.
تستخدم سبائك الألومنيوم على نطاق واسع في هياكل المعارض والفعاليات بسبب خصائصها خفيفة الوزن ومقاومتها للتآكل ومظهرها النظيف.
