مرجع ملف الرسم

مؤشر الرسم

4062 / 4327

ملفات الرسم ذات الصلة

4062-BS20(1.2m).jpg 4062-BS20(R8888M).jpg 4327-BS20(0.2m).jpg

تمثل الرسومات أعلاه تكوينات مختلفة الطول ومنحنية لتصميم الجمالون الألومنيوم المتصل بالأنبوب الدائري BS200 والذي تم تطويره لهياكل الأسطح الخارجية وهياكل الخيام وتطبيقات الأحداث الصغيرة.

يتم استخدام فهارس الرسم كمراجع لتحديد موقع رسومات CAD وسجلات الإنتاج ذات الصلة.

معلومات الرسم

4062/4327-BS200 تصميم تروس أنبوب دائري لهياكل السقف الخارجية

مقدمة

يقدم أرشيف الرسم هذا مكون الجمالون المصنوع من الألومنيوم المتصل بمسامير أنبوب دائري 4062/4327-BS200 والذي تم تطويره لهياكل المظلات الخارجية وأطر الخيام وتطبيقات الأحداث الصغيرة.

تم فهرسة الرسم تحت المراجع 4062 و 4327 ، وتتضمن ملفات الرسم ذات الصلة تكوينات طولية مختلفة وتصميمات منحنية مصنعة وفقًا لنفس المفهوم الهيكلي.

على عكس أنظمة تروس الإضاءة المستقيمة القياسية، تم تطوير التصميم المتصل بالمسامير ذات الأنبوب الدائري BS200 كمكون هيكلي مرن للتطبيقات المخصصة.

من خلال توفير أطوال مستقيمة مختلفة، وأقسام اتصال قصيرة وتكوينات منحنية، يمكن تكييف نفس سلسلة الجمالون مع تخطيطات السقف المختلفة وتصميمات المظلات وهياكل الأحداث.

نظرة عامة على التصميم

يعتمد الموديل 4062/4327-BS200 هيكلًا معياريًا متصلًا بمسامير باستخدام أنابيب مستديرة من الألومنيوم ووصلات اللوحة الطرفية.

بالمقارنة مع الهياكل الملحومة الثابتة، توفر مكونات الجمالون المتصلة بمسامير مزايا في:

• كفاءة النقل

• راحة التخزين؛

• تجميع مرن؛

• التكوين الهيكلي المخصص.

يوفر تصميم الأنبوب الدائري مظهرًا سلسًا ومناسبًا للتطبيقات التي تكون فيها الوظيفة الهيكلية والمظهر البصري مهمًا.

تعد طريقة الاتصال عاملاً مهمًا عند اختيار مكونات البنية المؤقتة. يتم اختيار أنظمة اتصال مختلفة، مثل اتصال الحنفية، واتصال الترباس، وتوصيل اللوحة، وفقًا لمتطلبات التطبيق.

يمكن العثور على مزيد من المعلومات حول طرق توصيل الجمالون في:

فهم اتصالات نهاية الحنفية والمسمار واللوحة في أنظمة الجمالون

تكوينات الرسم المتاحة

يتضمن أرشيف تصميم 4062/4327-BS200 تكوينات الرسم التالية:

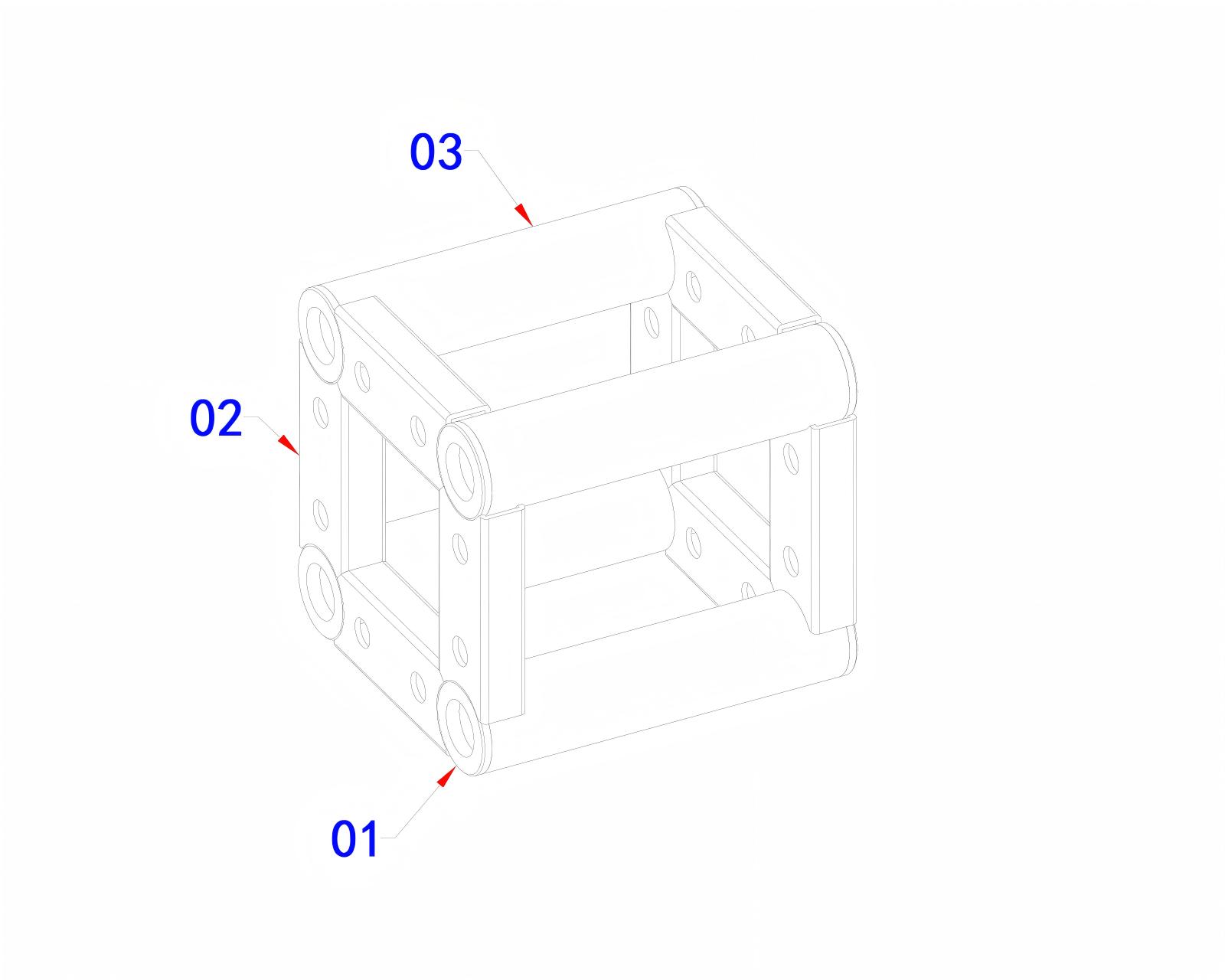

BS200 × 0.2 م الجمالون ذات الأنبوب الدائري المتصل بالمسامير

مرجع الرسم:


طول:

0.2 م

طلب:

مناسبة لأقسام تعديل الاتصال والتخطيطات الهيكلية المخصصة.

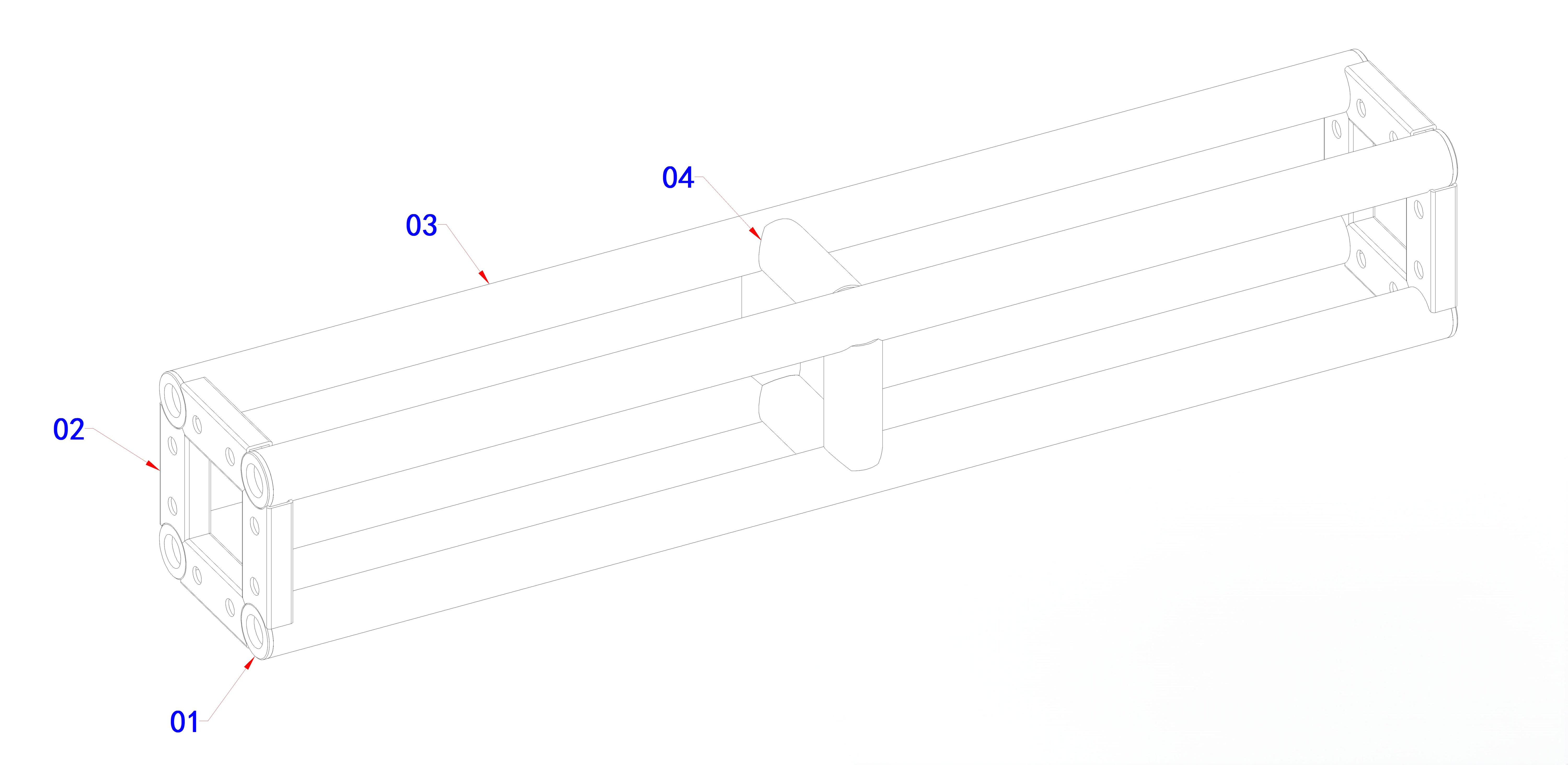

BS200 × 1.2 م تروس أنبوبية مستديرة متصلة بمسامير

مرجع الرسم:


طول:

1.2m

طلب:

مناسبة للأقسام المعيارية القياسية في المظلات الخارجية وهياكل الأحداث.

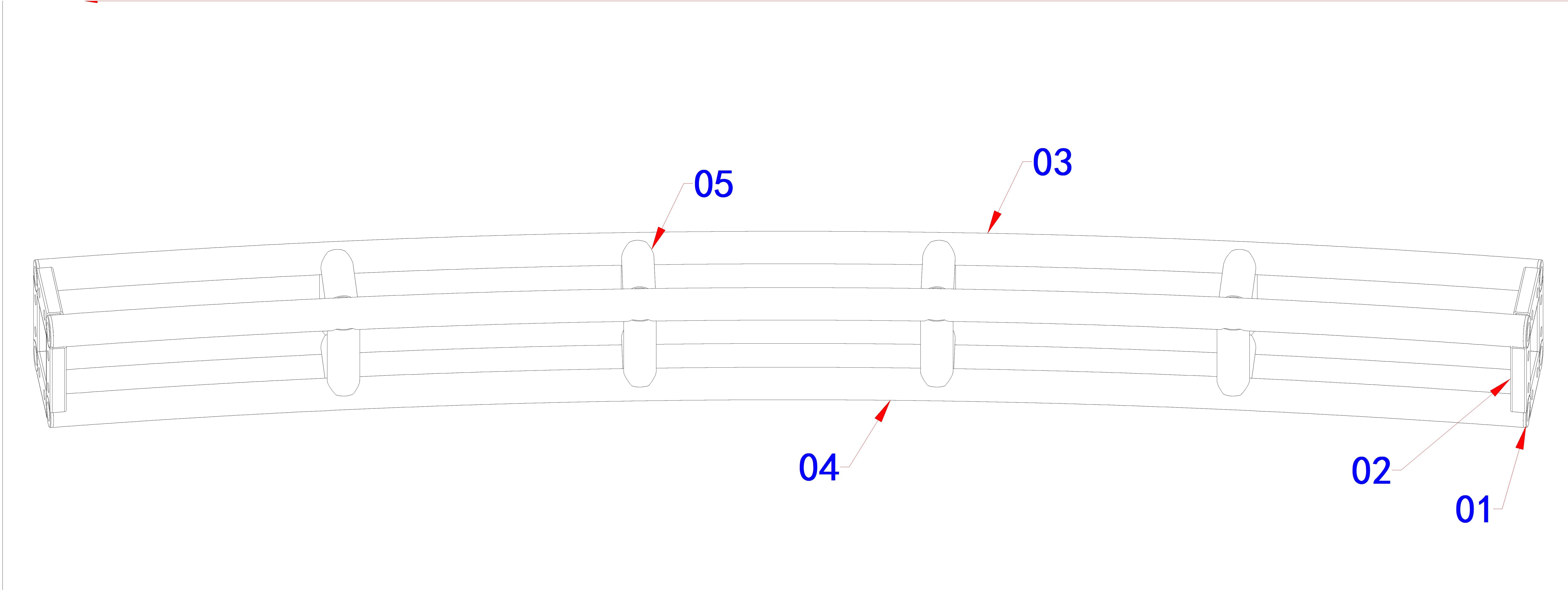

BS200 تروس ذات أنبوب دائري منحني متصل بمسامير

مرجع الرسم:


إعدادات:

هيكل منحني مخصص

نصف القطر:

R8888 ملم

طلب:

مناسبة لهياكل السقف المنحنية وأطر المظلة وهياكل الأحداث الزخرفية.

التطبيق في هياكل السقف والحدث

عادةً ما يتم دمج مكون الجمالون الأنبوبي الدائري BS200 في الهياكل المؤقتة الكاملة بدلاً من استخدامه بشكل مستقل.

تشمل التطبيقات النموذجية ما يلي:

• هياكل المظلة في الهواء الطلق.

• أطر سقف الخيمة؛

• أنظمة سقف الحدث الصغيرة.

• الهياكل المنحنية الزخرفية.

• هياكل دعم الإضاءة خفيفة الوزن.

بالنسبة لأنظمة السقف المخصصة، يمكن الجمع بين تكوينات الجمالون المختلفة وفقًا لمتطلبات الامتداد والتخطيط الهيكلي.

الأنظمة ذات الصلة:

نظام تروس السقف

نظام الجمالون السقف المنحنى النموذجي

الجمالون المخصص

الاعتبارات الهندسية

بالنسبة للهياكل المؤقتة الخارجية، فإن مكونات الجمالون الفردية ليست سوى جزء واحد من النظام الهيكلي الكامل.

التكوين النهائي يعتمد على:

• أبعاد السقف الشاملة

• التخطيط الهيكلي

• مواد تغطية السقف

• بيئة الرياح.

• متطلبات المعدات؛

• شروط التثبيت.

تتطلب مكونات الجمالون المنحنية اهتمامًا خاصًا لأن نصف القطر وموضع الاتصال وحالة التحميل يمكن أن تؤثر على الأداء الهيكلي النهائي.

يؤثر اختيار المواد أيضًا على الأداء الهيكلي. تستخدم سبائك الألومنيوم على نطاق واسع في الهياكل المؤقتة بسبب خصائصها خفيفة الوزن ومقاومة التآكل والمظهر السطحي المناسب.

المعرفة ذات الصلة:

دليل مواد الألومنيوم لأنظمة الجمالون: الخصائص الهيكلية ومقارنة الدرجات والتطبيقات الهندسية

الأنظمة ذات الصلة

يمكن دمج مكون الجمالون المتصل بالأنبوب الدائري BS200 في:

• هياكل السقف في الهواء الطلق.

• أطر خيمة مؤقتة.

• هياكل الأحداث الصغيرة؛

• أنظمة الجمالون المنحنية المخصصة؛

• هياكل دعم الإضاءة خفيفة الوزن.

الحلول ذات الصلة:

نظام تروس السقف

الجمالون المخصص

الحل الهندسي

المنتجات ذات الصلة

بالنسبة لتطبيقات الشراء المستقبلية، يمكن ربط أرشيف الرسم هذا بما يلي:

BS200 تروس أنبوب دائري

تكوينات المنتج المحتملة:

• BS200 × 0.2 م

• BS200 × 1.2 م

• BS200 تروس منحنية مخصصة

يوضح أرشيف الرسم قدرة التصميم المخصص لـ Dragon Stage، بينما توفر صفحات المنتج معلومات ومواصفات الشراء.

التعليمات

1. ما هو استخدام الجمالون المتصل بالأنبوب الدائري BS200 بشكل أساسي؟

تم تصميم الجمالون الأنبوبي الدائري BS200 بشكل أساسي لهياكل المظلات الخارجية وهياكل الخيام وأسقف الأحداث الصغيرة والهياكل خفيفة الوزن المخصصة.

2. هل يمكن تصنيع الجمالون BS200 كمقاطع منحنية؟

نعم. يمكن تخصيص نظام BS200 إلى تكوينات منحنية وفقًا لنصف القطر المطلوب وتصميم المشروع.

3. لماذا يتم تضمين أطوال مختلفة في أرشيف تصميم واحد؟

لأن هذه الرسومات تنتمي إلى نفس السلسلة الهيكلية وتستخدم نفس مفهوم الاتصال. يتم تطوير تكوينات مختلفة وفقًا لمتطلبات المشروع المختلفة.

4. ما هو الفرق بين الجمالون الأنبوبي الدائري BS200 وتروس الإضاءة القياسية؟

يركز تصميم الأنبوب الدائري BS200 بشكل أكبر على الهياكل المخصصة وأطر المظلات والتطبيقات الزخرفية، بينما تم تصميم أنظمة الجمالون الإضاءة القياسية بشكل أساسي لتعليق المعدات.

5. هل يمكن لـ Dragon Stage توفير حلول مخصصة للمظلة وهيكل السقف؟

نعم. يمكن أن توفر Dragon Stage حلولاً مخصصة بما في ذلك التخطيط الهيكلي واختيار المكونات ودعم التصنيع.

إشعار التصميم

يتم توفير الرسومات الموضحة في هذا الأرشيف لأغراض مرجعية لإثبات قدرة التصميم المخصص لـ Dragon Stage.

يجب تأكيد التصميم الهيكلي النهائي وفقًا لمتطلبات المشروع الفعلية وظروف التحميل وبيئة التثبيت ومتطلبات السلامة المعمول بها.
