اسم الرسم

3807-BS300 تصميم تروس ألومنيوم دائري قياسي متصل بمسامير لهياكل الإضاءة والمعارض

مرجع ملف الرسم

مؤشر الرسم

3807 / 3886 / 3926 / 3939

ملف الرسم ذو الصلة

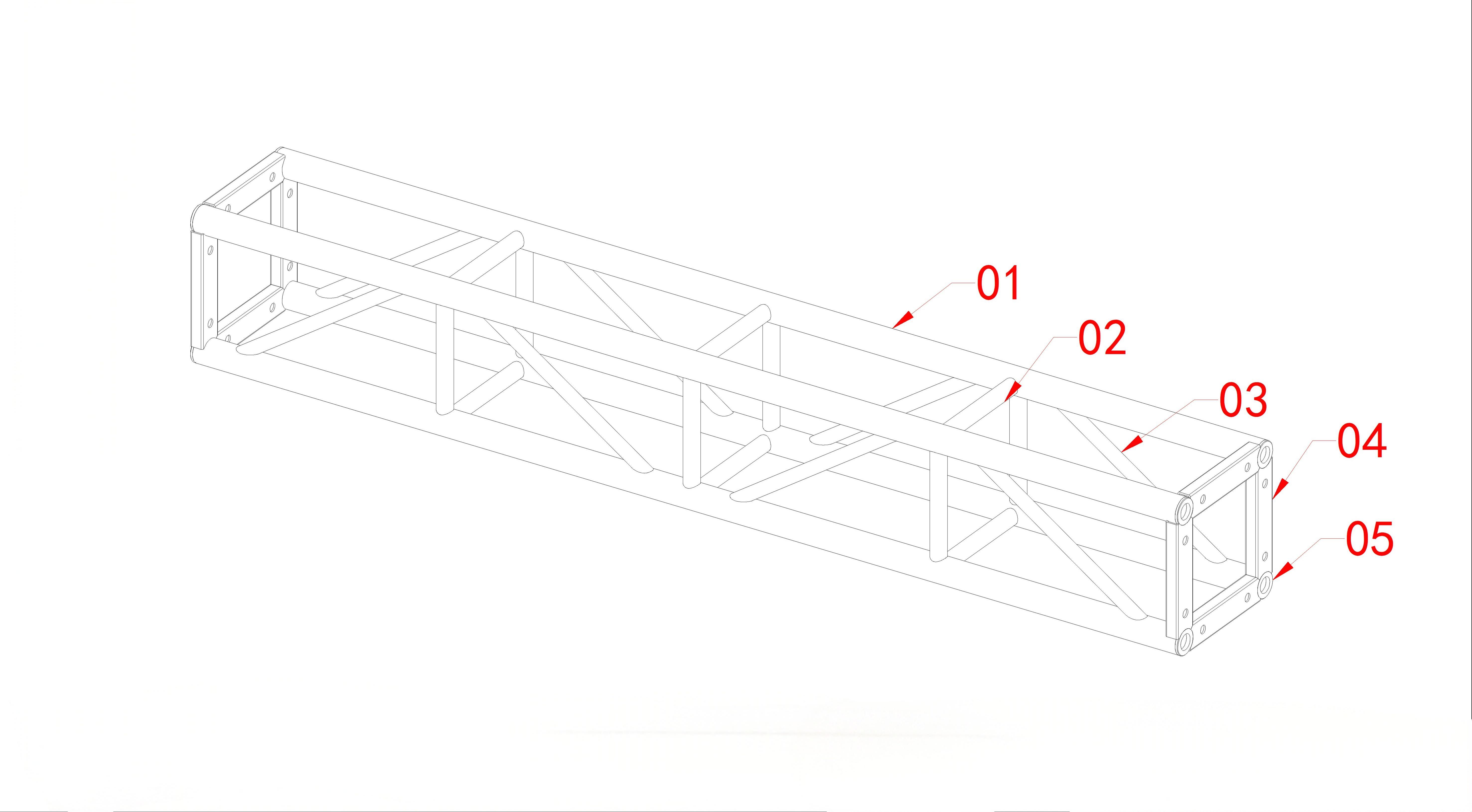

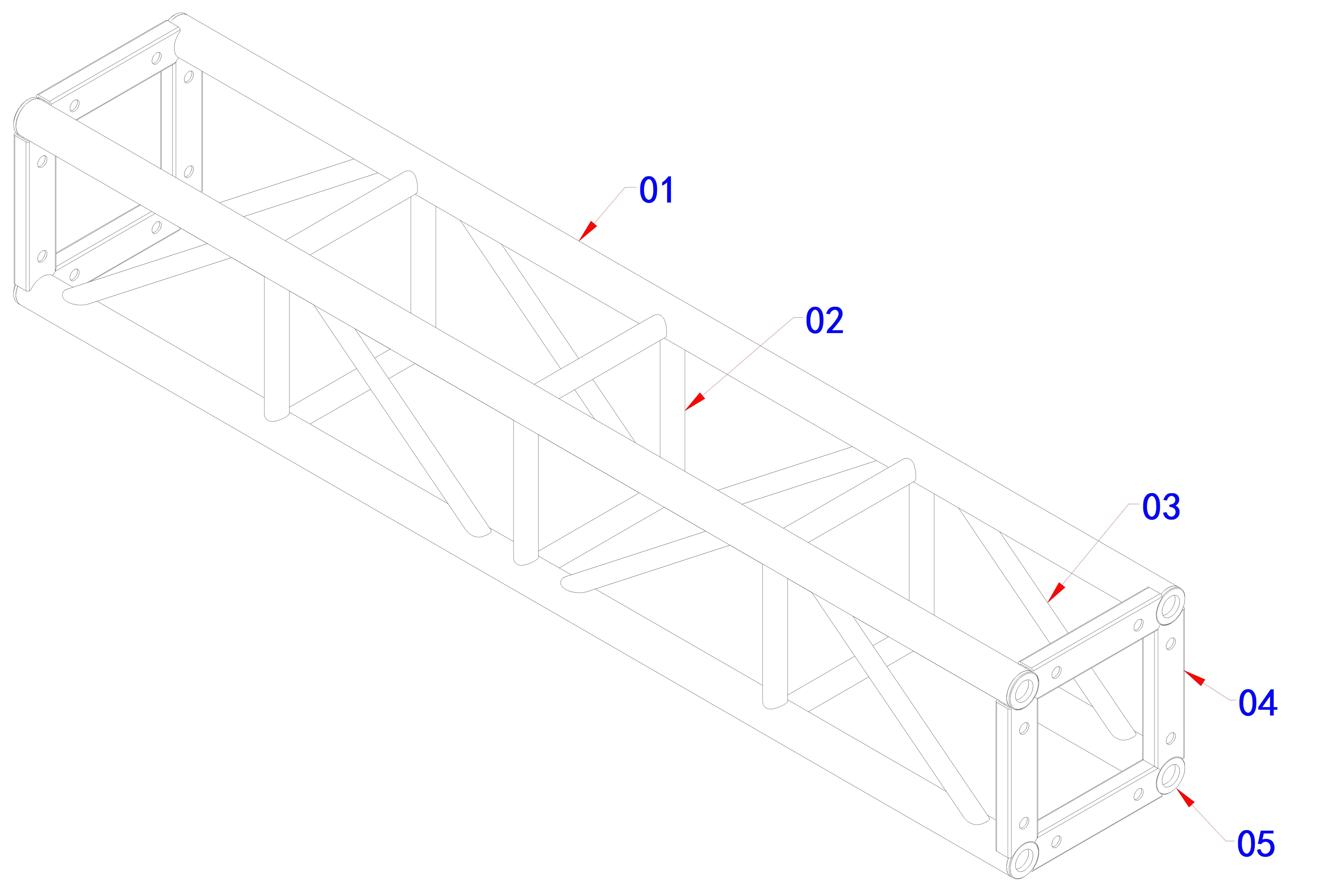

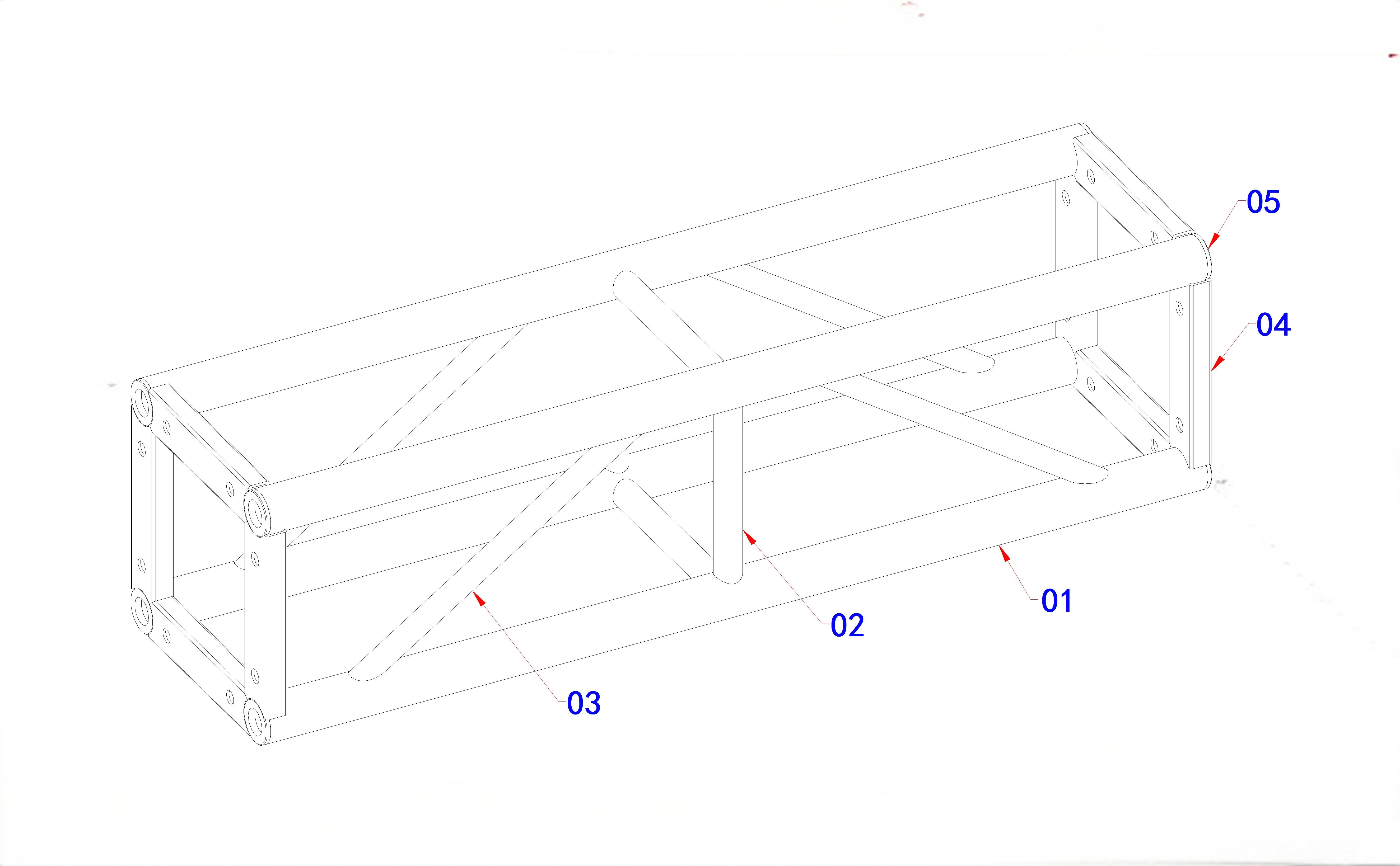

تمثل الرسومات المذكورة أعلاه أقسام الجمالون المصنوعة من الألومنيوم القياسية ذات الأنبوب الدائري BS300 والمصممة لهياكل الإضاءة الداخلية والخارجية وأطر المعارض وهياكل الدعم الميكانيكية.

يتم استخدام فهرس الرسم كمرجع لتحديد موقع رسومات CAD ذات الصلة وسجلات الإنتاج وتكوينات الجمالون المخصصة.

معلومات الرسم

3807-BS300 تصميم تروس الترباس القياسي لهياكل الإضاءة والمعارض

مقدمة

يعرض أرشيف الرسم هذا مكونات الجمالون المصنوعة من الألومنيوم ذات الأنبوب الدائري القياسي BS300 والتي تم تطويرها لهياكل الإضاءة وأطر المعارض وتطبيقات الدعم الميكانيكي.

الرسومات مفهرسة تحت المراجع 3807 و3886 و3926 و3939 ، وتغطي أطوالًا قياسية متعددة من 1.1 م إلى 3.2 م.

تعتمد سلسلة BS300 هيكل تروس مربع 300 مم × 300 مم مع أنابيب رئيسية دائرية من الألومنيوم مقاس 50 مم. يوفر التصميم المتصل بمسامير حلاً مرنًا للهياكل المؤقتة حيث تكون وسائل النقل وكفاءة التركيب ومرونة التكوين أمرًا مهمًا.

على عكس الهياكل الدائمة الملحومة، يمكن تفكيك أنظمة الجمالون المصنوعة من الألومنيوم المتصلة بمسامير ونقلها وإعادة استخدامها، مما يجعلها مناسبة لتطبيقات الأحداث ومنشآت المعارض وهياكل الترفيه.

نظرة عامة على التصميم

تتبنى الجمالونات المتصلة بالأنبوب الدائري BS300 تصميمًا هيكليًا معياريًا.

المكونات الرئيسية تشمل:

• الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم؛

• الأقواس القطرية الألومنيوم.

• لوحات نهاية مربعة.

• نظام التجميع المتصل بالترباس.

بالمقارنة مع هياكل الجمالون الملحومة الثابتة، توفر أنظمة الجمالون المتصلة بالمسامير مزايا في:

• سهولة النقل.

• تخزين مريح؛

• تركيب مرن

• التكوين الهيكلي القابل لإعادة الاستخدام.

• اختيار الطول المخصص.

يوفر المقطع العرضي 300 مم × 300 مم التوازن بين الأداء الهيكلي وقابلية النقل، مما يجعله مستخدمًا على نطاق واسع لهياكل الإضاءة والمعارض الصغيرة والمتوسطة الحجم.

تعد طريقة الاتصال عاملاً مهمًا عند اختيار مكونات البنية المؤقتة. يتم اختيار أنظمة اتصال مختلفة، مثل اتصال الحنفية، واتصال الترباس، وتوصيل اللوحة، وفقًا لمتطلبات التطبيق.

يمكن العثور على مزيد من المعلومات حول طرق توصيل الجمالون في:

فهم اتصالات نهاية الحنفية والمسمار واللوحة في أنظمة الجمالون

تكوين الرسم المتاح

BS300 Standard Bolt Truss لهياكل الإضاءة والمعارض

طلب:

مناسبة ل:

• هياكل الإضاءة لقاعة العرض؛

• أنظمة إضاءة الأحداث الداخلية؛

• أطر الإضاءة المؤقتة الخارجية؛

• هياكل معدات الحانات والترفيه؛

• أطر الدعم الميكانيكية.

التطبيق في هياكل الإضاءة والمعارض

عادةً ما يتم دمج الجمالون المصنوع من الألومنيوم المتصل بمسامير BS300 في أنظمة الإضاءة أو الديكور الكاملة.

تشمل التطبيقات النموذجية ما يلي:

• هياكل إضاءة المعرض؛

• أطر إضاءة المسرح؛

• هياكل العرض التجارية.

• تجهيزات أماكن الترفيه؛

• أنظمة الجمالون الألومنيوم المخصصة.

بالنسبة للمشاريع المختلفة، يعتمد التكوين النهائي للجمالون على:

• بيئة التثبيت؛

• النطاق المطلوب؛

• تحميل المعدات؛

• طريقة الدعم

• المتطلبات الهيكلية.

التطبيقات ذات الصلة:

جناح المعرض

تروس الإضاءة

الجمالون المخصص

الاعتبارات الهندسية

بالنسبة لهياكل الإضاءة والمعارض، فإن مكون الجمالون BS300 ليس سوى جزء واحد من النظام الكامل.

يجب أن يأخذ الهيكل النهائي بعين الاعتبار:

• الامتداد العام؛

• وزن المعدات المعلقة؛

• النقاط الداعمة

• بيئة التثبيت؛

• ظروف الرياح للتطبيقات الخارجية.

تستخدم سبائك الألومنيوم على نطاق واسع في هياكل الأحداث بسبب:

• خصائص خفيفة الوزن.

• مقاومة التآكل.

• حسن المظهر

• نسبة القوة إلى الوزن عالية.

يمكن العثور على مزيد من المعلومات حول مواد الألومنيوم في:

دليل مواد الألومنيوم لأنظمة الجمالون: الخصائص الهيكلية ومقارنة الدرجات والتطبيقات الهندسية

الأنظمة ذات الصلة

يمكن دمج الجمالون القياسي المتصل بالمسامير BS300 في:

• أنظمة إضاءة المعارض؛

• هياكل إضاءة المسرح؛

• الهياكل الزخرفية الداخلية؛

• أطر معدات الترفيه؛

• أنظمة تروس الألومنيوم المخصصة.

الحلول ذات الصلة:

الجمالون المخصص

الحل الهندسي

جناح المعرض

المنتجات ذات الصلة

بالنسبة لتطبيقات الشراء المستقبلية، يمكن ربط أرشيف الرسم هذا بما يلي:

تروس ألومنيوم متصلة بأنبوب دائري BS300

تكوينات المنتج المحتملة:

• تروس بولت BS300 × 1.1 م

• تروس بولت BS300 × 1.225 م

• تروس بولت BS300 × 1.7 م

• تروس بولت BS300 × 1.8 م

• تروس بولت BS300 × 1.85 م

• تروس بولت BS300 × 2.4 م

• تروس بولت BS300 × 2.7 م

• تروس بولت BS300 × 3.2 م

التطبيقات ذات الصلة:

• أنظمة تروس الإضاءة؛

• أطر المعرض؛

• هياكل الأحداث الداخلية؛

• هياكل الدعم الميكانيكية.

يوضح أرشيف الرسم القدرة الهندسية والتخصيصية لـ Dragon Stage، بينما توفر صفحات المنتج معلومات ومواصفات الشراء.

التعليمات

1. ما هو استخدام الجمالون المتصل بالمسامير BS300 بشكل أساسي؟

يتم استخدام الجمالون الألومنيوم المتصل بمسامير BS300 بشكل أساسي في هياكل الإضاءة وأطر المعارض والمنشآت الترفيهية والتطبيقات الهيكلية المؤقتة.

2. ما هو حجم الجمالون BS300؟

يحتوي الجمالون BS300 على مقطع عرضي مربع يبلغ 300 مم × 300 مم مع الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم.

3. ما هي الأطوال المتوفرة لسلسلة الجمالون BS300؟

يتضمن أرشيف الرسم هذا أطوالًا قياسية تتراوح من 1.1 مترًا إلى 3.2 مترًا. يمكن أيضًا إنتاج أطوال مخصصة وفقًا لمتطلبات المشروع.

4. لماذا تختار الجمالون المتصل بالمسامير بدلاً من الجمالون الملحوم؟

توفر الجمالونات المتصلة بمسامير سهولة النقل والتخزين وإمكانية إعادة الاستخدام، مما يجعلها مناسبة لتطبيقات الأحداث والمعارض المؤقتة.

5. هل يمكن استخدام الجمالون BS300 في الهواء الطلق؟

نعم. يمكن استخدام هيكل الألومنيوم في الهواء الطلق، ولكن يجب أن يأخذ التطبيق النهائي في الاعتبار الظروف البيئية وتحميل المعدات والمتطلبات الهيكلية.

إشعار التصميم

يتم توفير الرسومات الموضحة في هذا الأرشيف لأغراض مرجعية لإظهار قدرة تصميم الجمالون القياسية والمخصصة لـ Dragon Stage.

يجب تأكيد الاختيار الهيكلي النهائي وفقًا لمتطلبات المشروع الفعلية وظروف التحميل وبيئة التثبيت ومتطلبات السلامة المعمول بها.
