اسم الرسم

2021/3404-BS300 تصميم تروس من الألومنيوم ذو أنبوب دائري منحني متصل بمسامير للإضاءة والهياكل الزخرفية

مرجع ملف الرسم

مؤشر الرسم

2021 / 3404

ملفات الرسم ذات الصلة

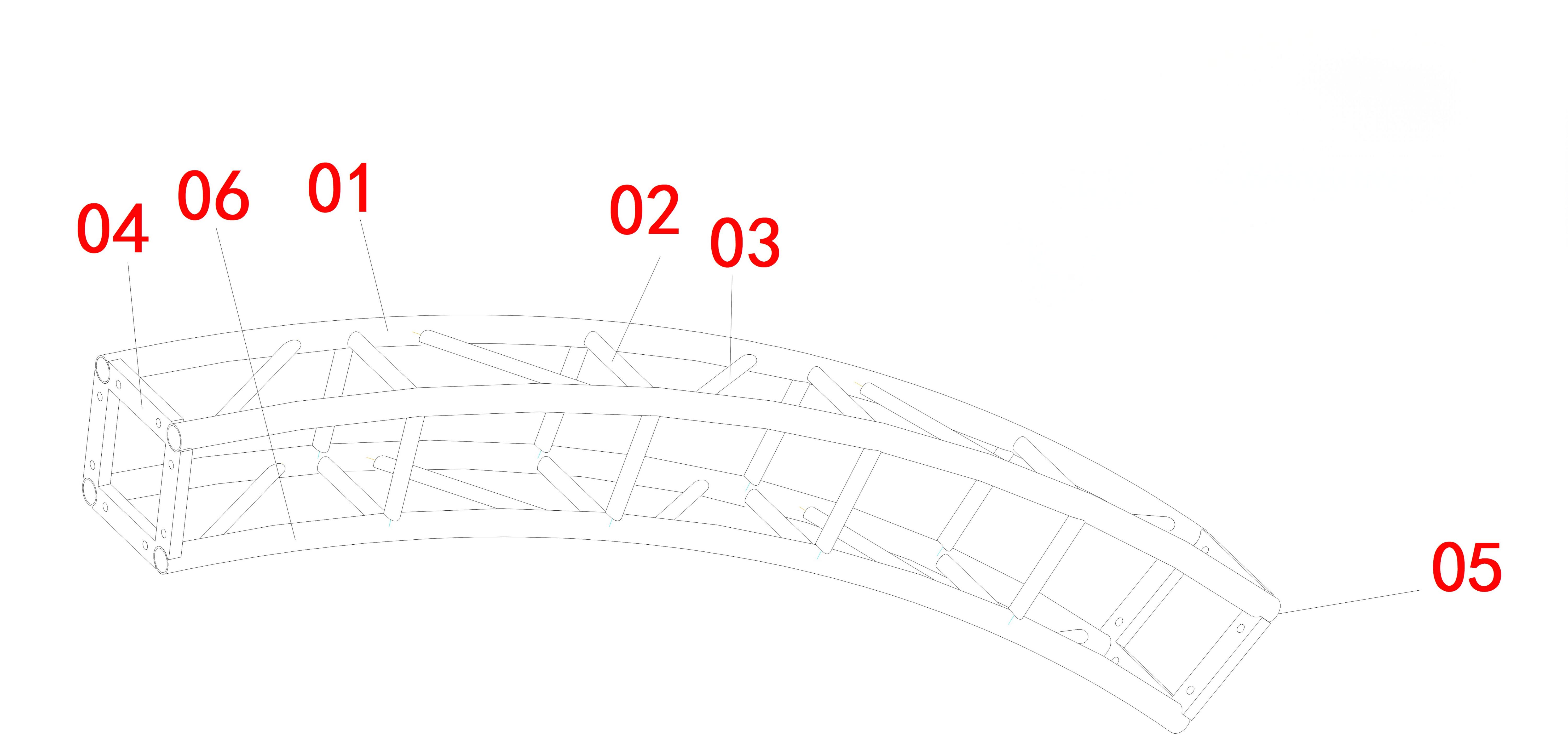

يمثل الرسم أعلاه تكوينًا منحنيًا لتصميم الجمالون الألومنيوم المتصل بالأنبوب الدائري BS300 والمستخدم في هياكل الإضاءة والتركيبات الزخرفية وتطبيقات الأحداث المخصصة.

يتم استخدام فهرس الرسم كمرجع لتحديد موقع رسومات CAD وسجلات الإنتاج ذات الصلة.

معلومات الرسم

2021/3404-BS300 تصميم تروس منحني للإضاءة وهياكل الأحداث

مقدمة

يقدم أرشيف الرسم هذا مكون الجمالون المصنوع من الألومنيوم المتصل بأنبوب دائري منحني 2021/3404-BS300 والذي تم تطويره لهياكل الإضاءة وأطر الديكور ومنشآت الأحداث المخصصة.

تمت فهرسة الرسم تحت المرجع 2021/3404 ، ويمثل ملف الرسم ذي الصلة تكوينًا منحنيًا مخصصًا استنادًا إلى تصميم الجمالون المتصل بالأنبوب الدائري BS300.

على عكس أقسام الجمالون المستقيمة، يتم استخدام مكونات الجمالون المنحنية بشكل أساسي عندما يتطلب المشروع مظهرًا مرئيًا خاصًا أو تخطيطًا دائريًا أو ترتيب إضاءة منحنيًا.

يجمع الجمالون المنحني BS300 بين قسم هيكلي 300 مم × 300 مم وتصميم أنبوب دائري من الألومنيوم مقاس 50 مم ونظام توصيل الترباس لتوفير حل مرن لهياكل الأحداث الداخلية والخارجية.

نظرة عامة على التصميم

يعتمد الموديل 2021/3404-BS300 على هيكل أنبوبي دائري منحني متصل بمسامير.

بالمقارنة مع الهياكل المنحنية الملحومة، توفر مكونات الجمالون المنحنية المتصلة بمسامير مزايا في:

• كفاءة النقل

• راحة التخزين؛

• تركيب مرن

• تخطيطات هيكلية مخصصة.

يسمح التصميم المنحني بدمج الجمالون في الهياكل التي تتطلب:

• ترتيبات الإضاءة على شكل قوس؛

• الأطر المنحنية الزخرفية.

• هياكل الأحداث الدائرية أو شبه الدائرية؛

• المنشآت الترفيهية المخصصة.

تعد طريقة الاتصال عاملاً مهمًا عند اختيار مكونات البنية المؤقتة. يتم اختيار أنظمة اتصال مختلفة، مثل اتصال الحنفية، واتصال الترباس، وتوصيل اللوحة، وفقًا لمتطلبات التطبيق.

يمكن العثور على مزيد من المعلومات حول طرق توصيل الجمالون في:

فهم اتصالات نهاية الحنفية والمسمار واللوحة في أنظمة الجمالون

تكوين الرسم المتاح

يتضمن أرشيف تصميم الجمالون المنحني 2021/3404-BS300 التكوين التالي:

BS300 تروس الترباس المنحنية R3.6m

مرجع الرسم:


نصف القطر:

3.6 م

طلب:

مناسبة لهياكل الإضاءة المنحنية وأطر الأحداث الزخرفية وهياكل إضاءة القضبان والتركيبات المرئية المخصصة.

التطبيق في الإضاءة المنحنية وهياكل الأحداث

عادةً ما يتم دمج مكون الجمالون المنحني BS300 في هياكل الحدث الكاملة بدلاً من استخدامه بشكل مستقل.

تشمل التطبيقات النموذجية ما يلي:

• هياكل الإضاءة الشريطية المنحنية؛

• أطر الديكور الداخلي للنادي؛

• أنظمة إضاءة المسرح المنحنية؛

• هياكل عرض المعرض.

• المنشآت الزخرفية للحدث؛

• هياكل الجمالون الألومنيوم المخصصة.

قد يتضمن التكوين النهائي مكونات إضافية مثل:

• تركيبات الإضاءة؛

• المحركات ومعدات الرفع؛

• لوحات زخرفية

• الهياكل الداعمة

• ملحقات التوصيل.

التطبيقات ذات الصلة:

نادي تروس

تروس الإضاءة

الجمالون المخصص

الاعتبارات الهندسية

بالنسبة لهياكل الجمالون المنحنية، فإن القسم المنحني الفردي هو جزء واحد فقط من النظام الهيكلي الكامل.

التكوين النهائي يعتمد على:

• نصف قطر الانحناء؛

• تخطيط الهيكل العام.

• تحميل المعدات؛

• طريقة التثبيت

• الشروط الداعمة

• البيئة الداخلية أو الخارجية.

تتطلب الهياكل المنحنية عادةً تصميمًا مخصصًا لأن نصف القطر ونقاط الاتصال وطرق الدعم تؤثر بشكل مباشر على التثبيت النهائي.

يؤثر اختيار المواد أيضًا على الأداء الهيكلي. تستخدم سبائك الألومنيوم على نطاق واسع في هياكل الأحداث بسبب خصائصها خفيفة الوزن ومقاومتها للتآكل وجودة مظهرها.

المعرفة ذات الصلة:

دليل مواد الألومنيوم لأنظمة الجمالون: الخصائص الهيكلية ومقارنة الدرجات والتطبيقات الهندسية

الأنظمة ذات الصلة

يمكن دمج مكون الجمالون المنحني المتصل بالمسامير BS300 في:

• أنظمة الجمالون الإضاءة المنحنية.

• هياكل إضاءة النادي؛

• هياكل الحدث الزخرفية.

• أطر المعرض؛

• هياكل المرحلة المخصصة.

الحلول ذات الصلة:

نادي تروس

الجمالون المخصص

الحل الهندسي

المنتجات ذات الصلة

بالنسبة لتطبيقات الشراء المستقبلية، يمكن ربط أرشيف الرسم هذا بما يلي:

BS300 تروس أنبوب دائري منحني

التكوين المحتمل للمنتج:

• BS300 تروس منحنية R3.6m

يوضح أرشيف الرسم قدرة التصميم المخصص لـ Dragon Stage، بينما توفر صفحات المنتج معلومات ومواصفات الشراء.

التعليمات

1. ما هو استخدام الجمالون المنحني BS300 بشكل أساسي؟

تم تصميم الجمالون الملولب المنحني BS300 بشكل أساسي لهياكل الإضاءة المنحنية والأطر الزخرفية ومنشآت الأحداث المخصصة.

2. هل يمكن تصنيع الجمالون BS300 بأحجام نصف قطر مختلفة؟

نعم. يمكن تخصيص نصف القطر المنحني وفقًا لمتطلبات المشروع والتخطيط الهيكلي وظروف التثبيت.

3. ما هو الفرق بين الجمالون المنحني والجمالون المستقيم؟

تُستخدم أقسام الجمالون المستقيمة بشكل أساسي في الهياكل الخطية، بينما تُستخدم أقسام الجمالون المنحنية عندما تتطلب المشاريع تخطيطات على شكل قوس أو تصميمات مرئية خاصة.

4. هل يمكن استخدام هذا الجمالون المنحني في الهواء الطلق؟

نعم. ويمكن استخدامه للتطبيقات الخارجية، ولكن يجب أن يأخذ الهيكل النهائي في الاعتبار الظروف البيئية، وخاصة أحمال الرياح وطرق الدعم.

5. هل يمكن لـ Dragon Stage توفير حلول هيكل الإضاءة المنحنية الكاملة؟

نعم. يمكن أن توفر Dragon Stage حلولاً مخصصة بما في ذلك تصميم الجمالون المنحني والتكوين الهيكلي ودعم التصنيع.

إشعار التصميم

يتم توفير الرسومات الموضحة في هذا الأرشيف لأغراض مرجعية لإظهار قدرة التصميم المخصص لـ Dragon Stage.

يجب تأكيد التصميم الهيكلي النهائي وفقًا لمتطلبات المشروع الفعلية وظروف التحميل وبيئة التثبيت ومتطلبات السلامة المعمول بها.
