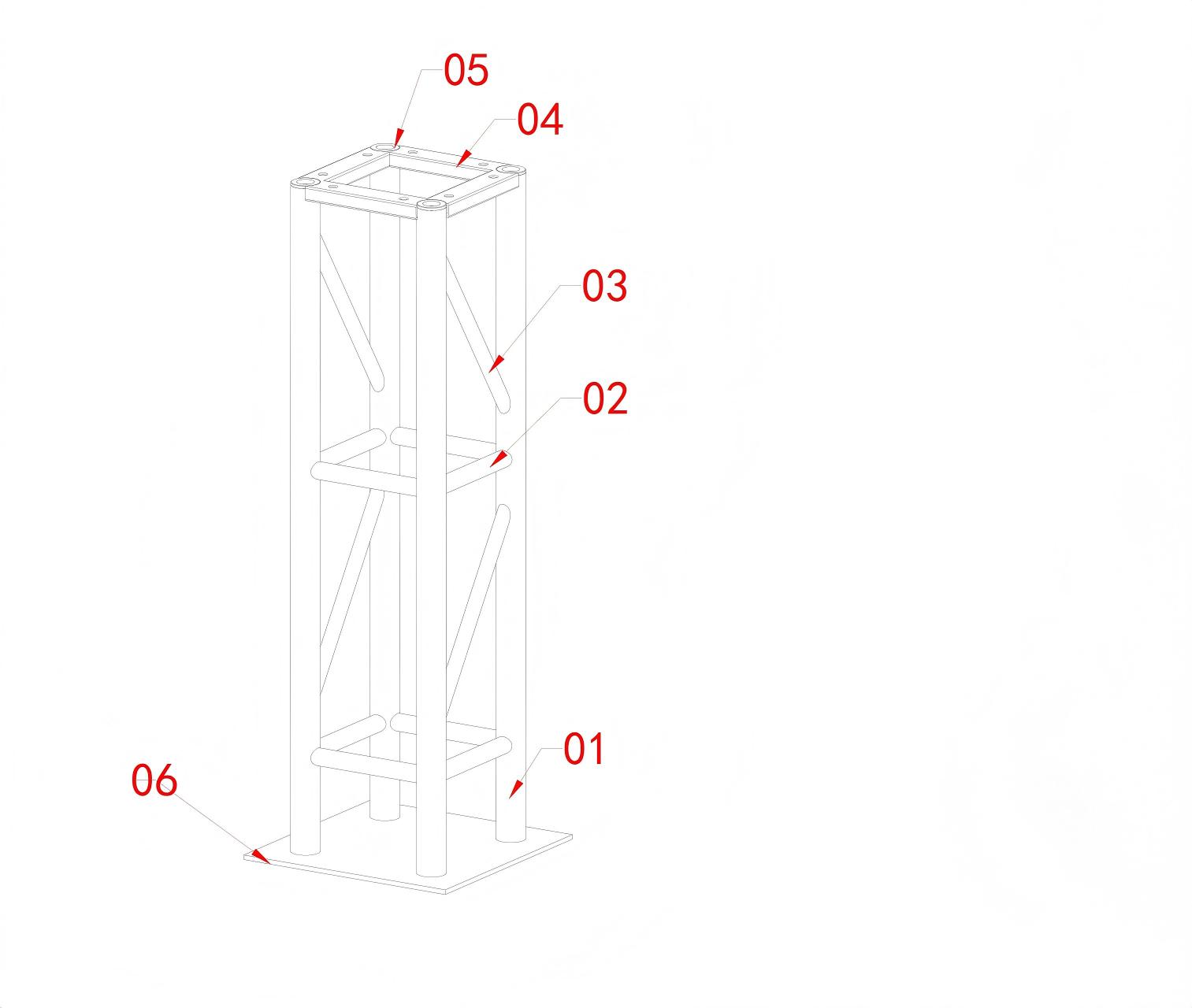

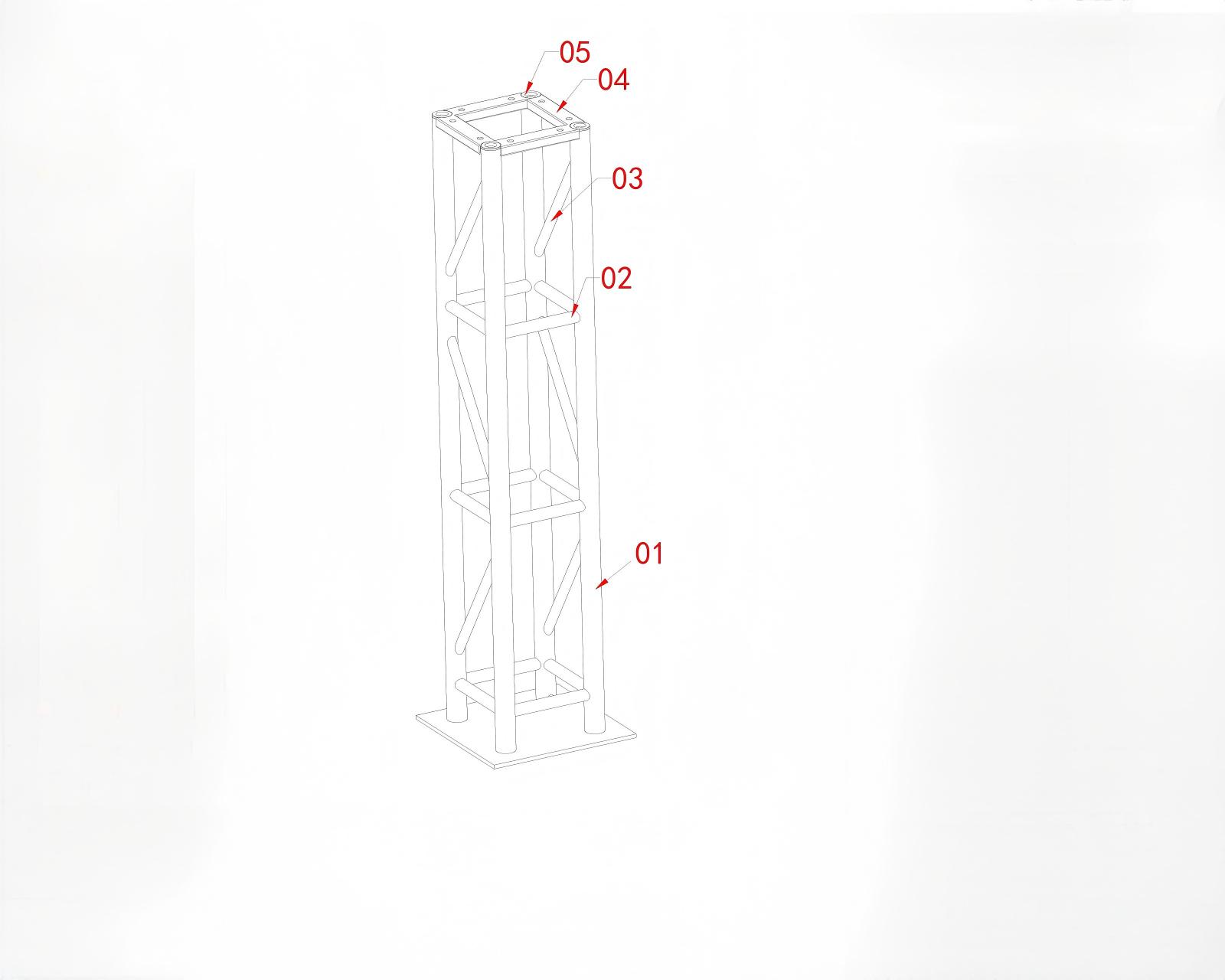

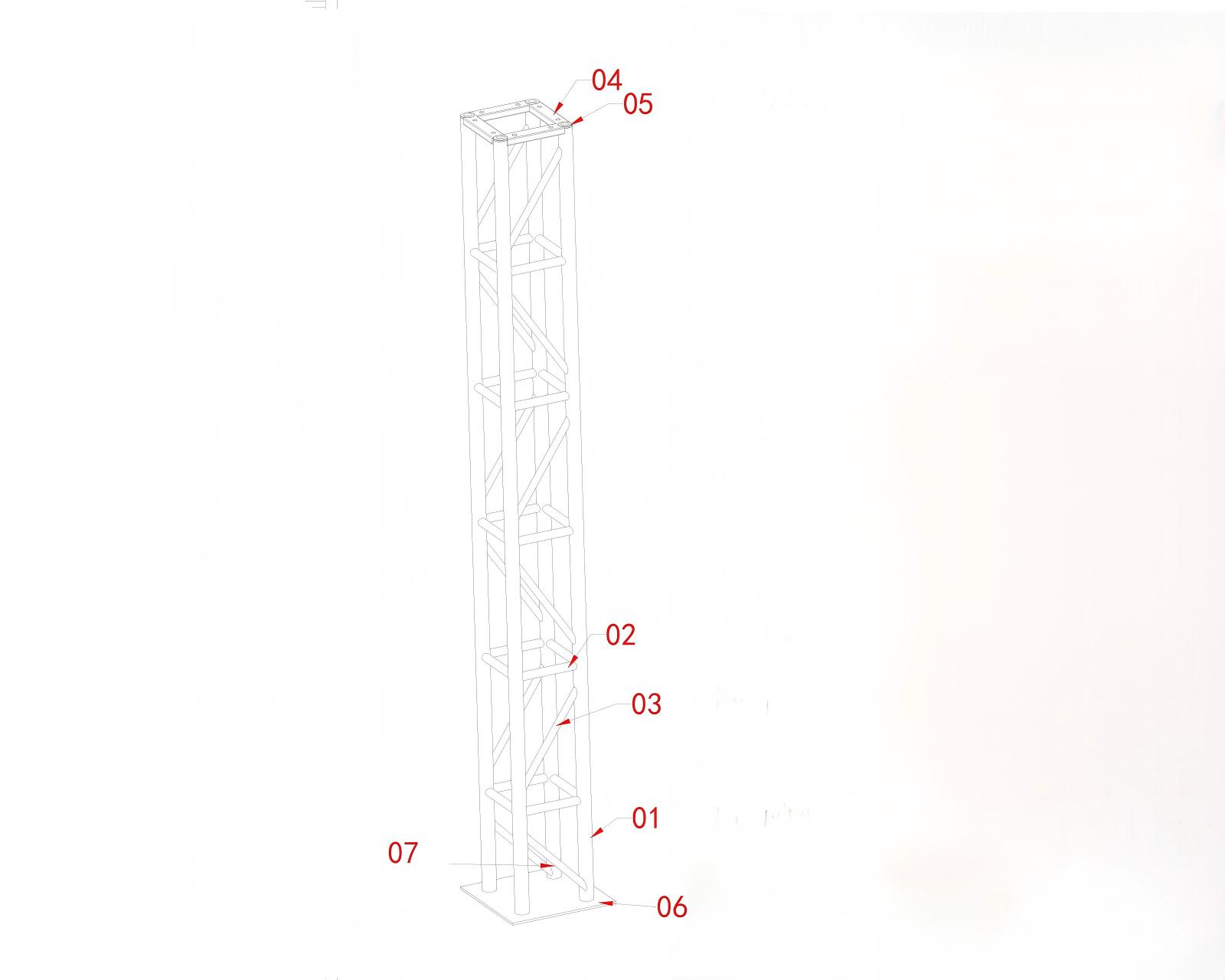

تمثل الرسومات المذكورة أعلاه تكوينات ارتفاع مختلفة لتصميم برج الجمالون المصنوع من الألومنيوم الموصول بمسامير وأنبوب دائري BS300 المستخدم لدعم الإضاءة والهياكل الزخرفية وتطبيقات المعارض.
يتم استخدام فهرس الرسم كمرجع لتحديد موقع رسومات CAD وسجلات الإنتاج ذات الصلة.
معلومات الرسم
غرض
تفاصيل
مؤشر الرسم
3281
سلسلة الرسم
برج الجمالون المتصل بالأنبوب الدائري BS300
نوع الهيكل
ارتفاع مخصص برج تروس الألومنيوم
طلب
برج الإنارة / برج الديكور / هيكل المعرض
المقطع العرضي
العرض 300 ملم × الارتفاع 300 ملم
الأنبوب الرئيسي
أنبوب دائري من الألومنيوم مقاس 50 مم
الارتفاعات المتوفرة
1.599 م / 1.777 م / 2.877 م
البعد الأساسي
لوحة قاعدة 400 مم × 400 مم
بيئة
تطبيقات داخلية وخارجية
مادة
سبيكة الألومنيوم
نظام الاتصال
اتصال بولت
نوع الرسم
رسم ثنائي الأبعاد CAD
الغرض من التصميم
مكونات هيكل الإضاءة والديكور
3281-BS300 تصميم برج تروس الأنبوب الدائري للإضاءة وهياكل الأحداث
مقدمة
يعرض أرشيف الرسم هذا مكون برج الجمالون المصنوع من الألومنيوم والمتصل بمسامير دائرية الأنبوب 3281-BS300 والذي تم تطويره لدعم الإضاءة والهياكل الزخرفية وتطبيقات المعارض.
يتم فهرسة الرسم تحت المرجع 3281، وتتضمن ملفات الرسم ذات الصلة تكوينات ارتفاع مختلفة تم تصنيعها وفقًا لنفس المفهوم الهيكلي.
تم تصميم سلسلة BS300 كهيكل برج تروس عمودي بدلاً من دعامات الإضاءة الأفقية التقليدية. فهو يجمع بين إطار من الألومنيوم الأنبوبي الدائري ونظام توصيل الترباس وهيكل الدعم الأساسي لإنشاء حل مرن لتطبيقات الأحداث الداخلية والخارجية.
من خلال توفير ارتفاعات مختلفة، بما في ذلك 1.599 م، 1.777 م و 2.877 م ، يمكن تكييف تصميم برج الجمالون نفسه مع متطلبات الإضاءة والديكور والعرض المختلفة.
نظرة عامة على التصميم
يعتمد الموديل 3281-BS300 هيكل أنبوب دائري معياري متصل بمسامير.
بالمقارنة مع الهياكل الملحومة الثابتة، توفر مكونات برج الجمالون المتصلة بمسامير مزايا في:
كفاءة النقل
راحة التخزين؛
تجميع مرن؛
تكوين الارتفاع المخصص.
يوفر تصميم الأنبوب الدائري مظهرًا نظيفًا، مما يجعله مناسبًا لهياكل الأحداث المرئية حيث تكون الوظيفة الهيكلية والعرض المرئي مهمًا.
تعد طريقة الاتصال عاملاً مهمًا عند اختيار مكونات البنية المؤقتة. يتم اختيار أنظمة اتصال مختلفة، مثل اتصال الحنفية، واتصال الترباس، وتوصيل اللوحة، وفقًا لمتطلبات التطبيق.
يمكن العثور على مزيد من المعلومات حول طرق توصيل الجمالون في:
بالنسبة لهياكل أبراج الجمالون العمودية، فإن المكونات الفردية ليست سوى جزء واحد من النظام الكامل.
التكوين النهائي يعتمد على:
الارتفاع الكلي للبرج
وزن المعدات
بيئة التثبيت؛
ظروف الرياح.
طريقة تثبيت القاعدة
تدابير الاستقرار المطلوبة.
تتطلب التطبيقات الخارجية دراسة إضافية لأن الظروف البيئية، وخاصة أحمال الرياح، قد تؤثر على التصميم الهيكلي النهائي.
يؤثر اختيار المواد أيضًا على الأداء الهيكلي. تستخدم سبائك الألومنيوم على نطاق واسع في هياكل الأحداث المؤقتة بسبب خصائصها خفيفة الوزن ومقاومتها للتآكل وجودة مظهرها.
بالنسبة لتطبيقات الشراء المستقبلية، يمكن ربط أرشيف الرسم هذا بما يلي:
BS300 برج تروس أنبوب دائري
تكوينات المنتج المحتملة:
BS300 × 1.599 م
BS300 × 1.777 م
BS300 × 2.877 م
يوضح أرشيف الرسم قدرة التصميم المخصص لـ Dragon Stage، بينما توفر صفحات المنتج معلومات ومواصفات الشراء.
التعليمات
1. ما هو استخدام برج الجمالون الأنبوبي الدائري BS300 بشكل أساسي؟
تم تصميم BS300 بشكل أساسي لدعم الإضاءة والهياكل الزخرفية وعروض المعارض وتطبيقات الأحداث المخصصة.
2. هل يمكن تخصيص ارتفاع أبراج الجمالون BS300؟
نعم. يمكن تخصيص ارتفاع البرج وفقًا لمتطلبات المشروع واحتياجات تركيب المعدات والظروف الهيكلية.
3. لماذا يتم تضمين ارتفاعات مختلفة في أرشيف رسم واحد؟
لأن هذه الرسومات تنتمي إلى نفس السلسلة الهيكلية وتستخدم نفس مفهوم التصميم المتصل بالأنبوب الدائري. تم تطوير ارتفاعات مختلفة وفقًا لمتطلبات التطبيق المختلفة.
4. هل يمكن استخدام أبراج الجمالون BS300 في الهواء الطلق؟
نعم. يمكن استخدام BS300 للتطبيقات الخارجية، ولكن التكوين النهائي يجب أن يأخذ في الاعتبار الظروف البيئية، وخاصة الرياح واستقرار التثبيت.
5. هل يمكن لـ Dragon Stage توفير حلول أبراج الإضاءة الكاملة؟
نعم. يمكن أن توفر Dragon Stage حلولاً مخصصة بما في ذلك التصميم الهيكلي واختيار المكونات ودعم التصنيع.
إشعار التصميم
يتم توفير الرسومات الموضحة في هذا الأرشيف لأغراض مرجعية لإظهار قدرة التصميم المخصص لـ Dragon Stage.
يجب تأكيد التصميم الهيكلي النهائي وفقًا لمتطلبات المشروع الفعلية وظروف التحميل وبيئة التثبيت ومتطلبات السلامة المعمول بها.
