اسم الرسم

3245 / 3274-BS200 تصميم تروس من الألومنيوم متصل بالأنبوب المربع لهيكل عرض المعرض

مرجع ملف الرسم

مؤشر الرسم

3245 / 3274

ملفات الرسم ذات الصلة

3245-200 تروس أنبوب مربع (1.7 م).jpg 3245-BS20(2.4m).jpg 3245-BS20(2.9m).jpg 3274-200 تروس أنبوب مربع (1.7 م).jpg 3274-BS20(2.8m).jpg

تمثل الرسومات أعلاه تكوينات أطوال مختلفة لتصميم الجمالون الألومنيوم المتصل بالمسامير بأنبوب مربع BS200 والذي تم تطويره لشاشات العرض والخلفيات الإعلانية وهياكل الأحداث الصغيرة.

يتم استخدام فهارس الرسم كمراجع لتحديد موقع رسومات CAD وسجلات الإنتاج ذات الصلة.

معلومات الرسم

3245/3274-BS200 تصميم تروس ألومنيوم لهياكل عرض المعارض

مقدمة

يعرض أرشيف الرسم هذا مكون الجمالون المصنوع من الألومنيوم المتصل بمسامير أنبوبي مربع 3245/3274-BS200 والذي تم تطويره لعروض المعارض والخلفيات الإعلانية وهياكل الأحداث الصغيرة.

تم فهرسة الرسم تحت المراجع 3245 و 3274 ، وتتضمن ملفات الرسم ذات الصلة تكوينات مختلفة للأطوال تم تصنيعها وفقًا لنفس المفهوم الهيكلي.

تتبنى سلسلة BS200 هيكلًا متصلًا بمسامير أنبوبية مربعة، مما يوفر حلاً معياريًا وخفيف الوزن للتطبيقات التي تتطلب التجميع السريع وكفاءة النقل والتكوين المرن.

من خلال توفير أطوال مختلفة، بما في ذلك 1.7 م، 2.4 م، 2.8 م و 2.9 م ، يمكن تكييف نفس سلسلة الجمالون مع أحجام العرض المختلفة ومتطلبات بنية الخلفية.

نظرة عامة على التصميم

يعتمد الموديل 3245/3274-BS200 هيكلًا معياريًا متصلًا بمسامير باستخدام أنابيب الألومنيوم المربعة.

بالمقارنة مع الهياكل الملحومة الثابتة، توفر مكونات الجمالون المتصلة بمسامير مزايا في:

• كفاءة النقل

• راحة التخزين؛

• تجميع مرن؛

• تكوينات قابلة لإعادة الاستخدام.

يوفر تصميم الأنبوب المربع مظهرًا نظيفًا ويستخدم بشكل شائع في هياكل المعارض وخلفيات الإعلانات وأطر الأحداث الزخرفية.

تعد طريقة الاتصال عاملاً مهمًا عند اختيار مكونات البنية المؤقتة. يتم اختيار أنظمة اتصال مختلفة، مثل اتصال الحنفية، واتصال الترباس، وتوصيل اللوحة، وفقًا لمتطلبات التطبيق.

يمكن العثور على مزيد من المعلومات حول طرق توصيل الجمالون في:

فهم اتصالات نهاية الحنفية والمسمار واللوحة في أنظمة الجمالون

تكوينات الرسم المتاحة

يتضمن أرشيف تصميم 3245/3274-BS200 تكوينات الرسم التالية:

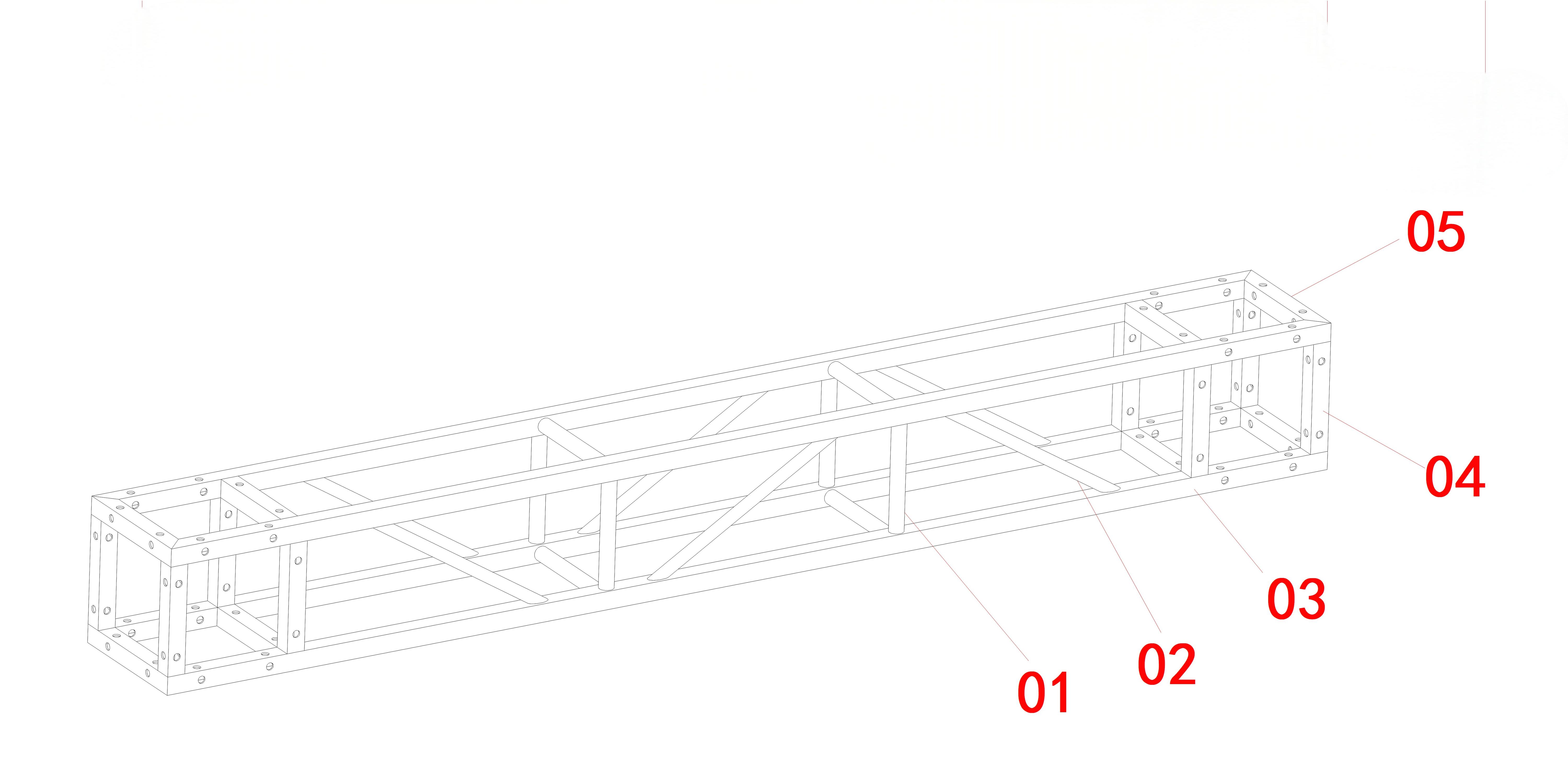

BS200 × 1.7 م تروس مربعة الشكل متصلة بمسامير

مرجع الرسم:

3245-200 تروس أنبوب مربع (1.7 م).jpg 3274-200 تروس أنبوب مربع (1.7 م).jpg

طول:

1.7 م

طلب:

مناسبة لعروض المعارض المدمجة والخلفيات الإعلانية وهياكل الأحداث الصغيرة.

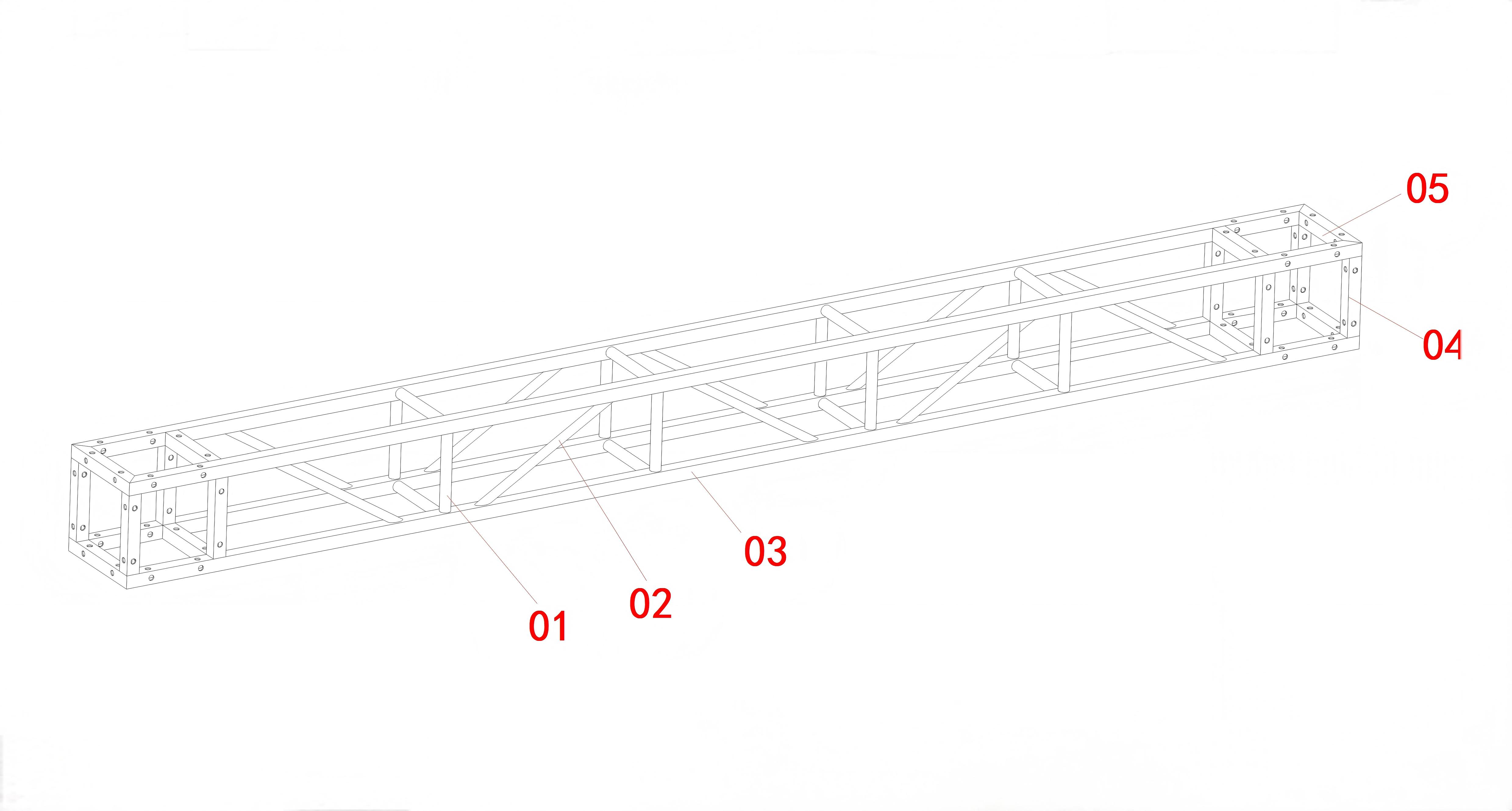

BS200 × 2.4 م تروس مربعة الشكل متصلة بمسامير

مرجع الرسم:


طول:

2.4 م

طلب:

مناسبة لأطر العرض متوسطة الحجم وهياكل الخلفية المعيارية.

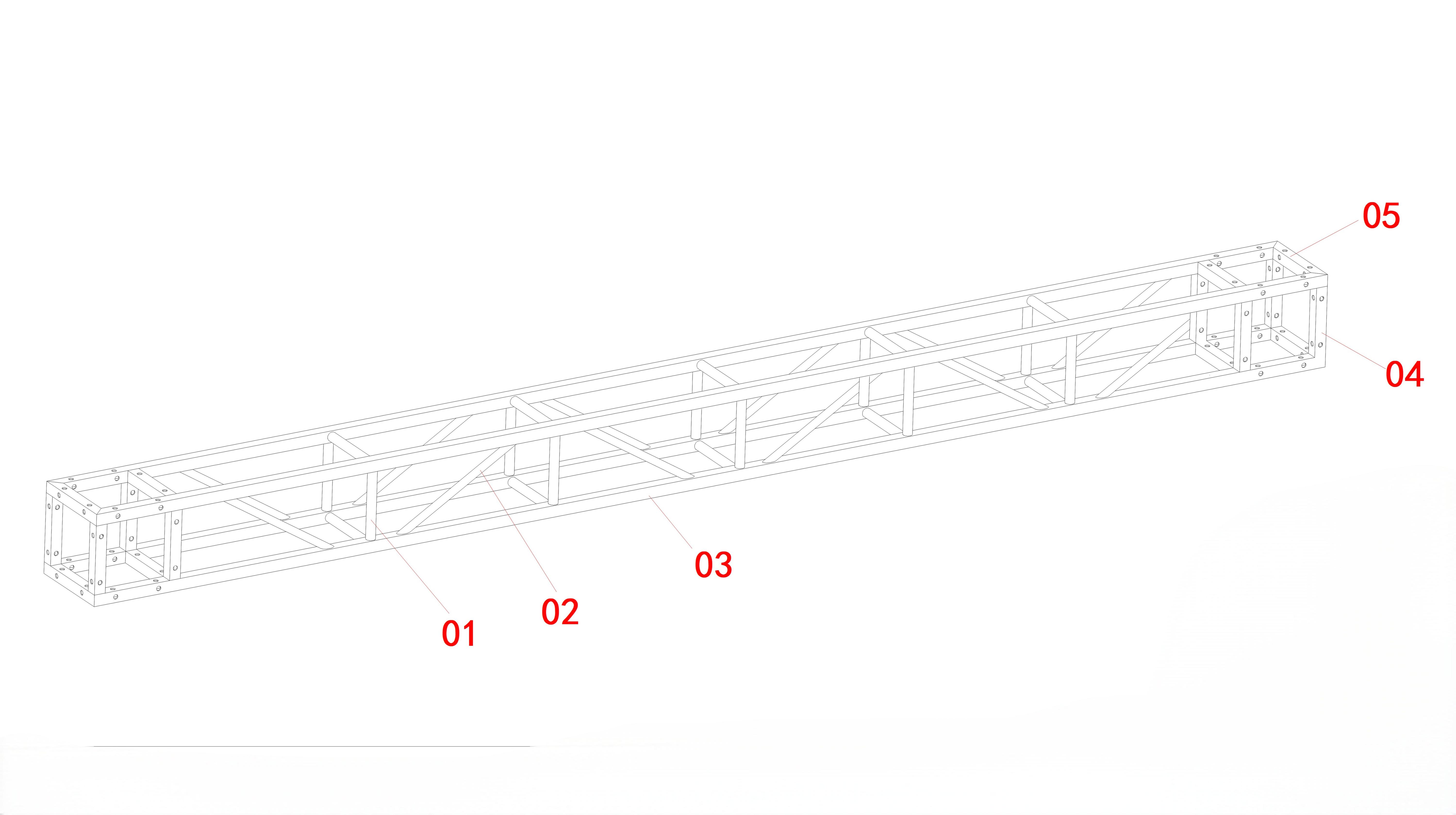

BS200 × 2.8m تروس مربعة الشكل متصلة بمسامير

مرجع الرسم:


طول:

2.8 م

طلب:

مناسب للأقسام الأفقية الأطول التي تتطلب نقاط اتصال أقل.

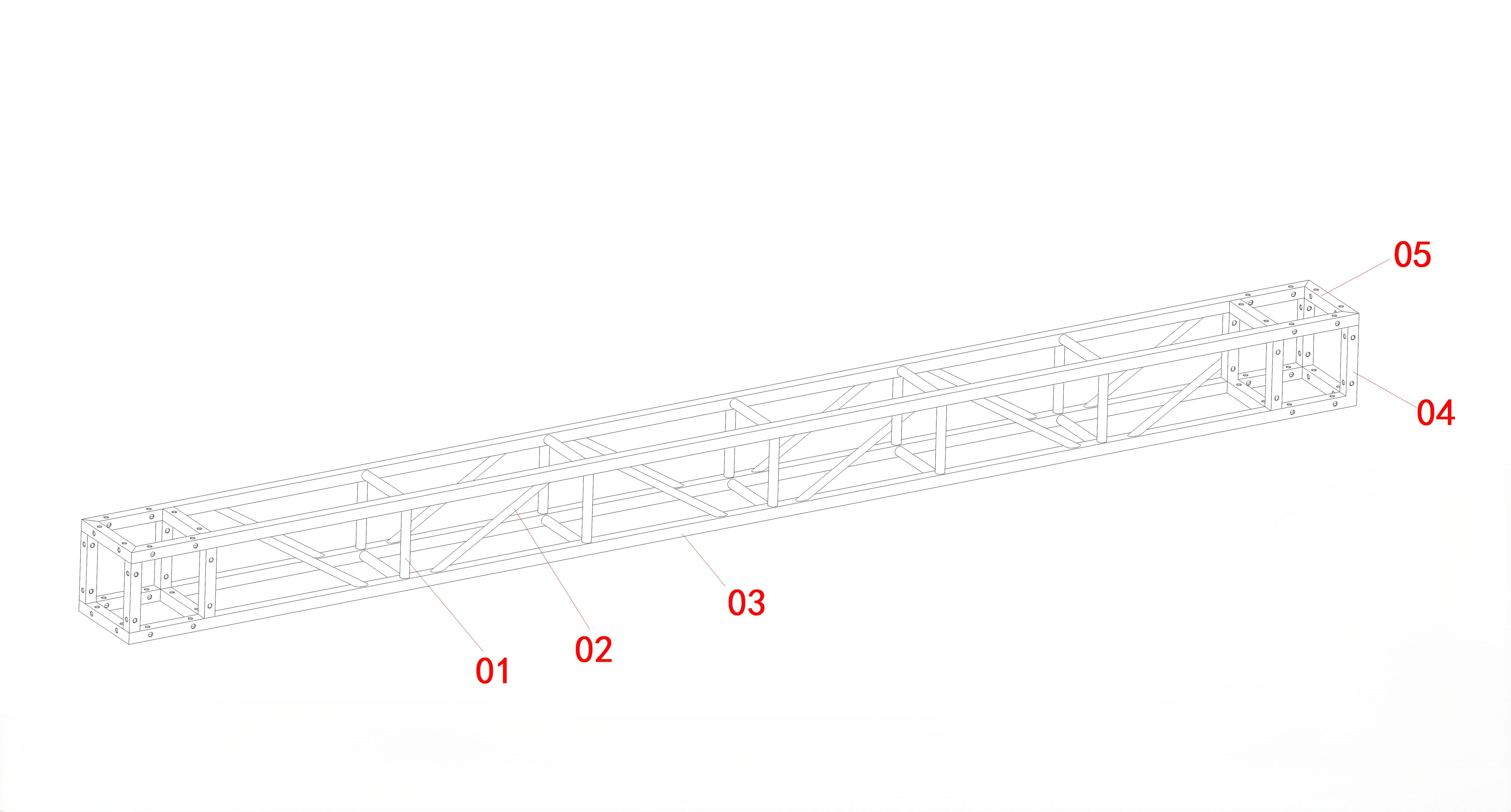

BS200 × 2.9 م تروس مربعة الشكل متصلة بمسامير

مرجع الرسم:


طول:

2.9 م

طلب:

مناسبة للخلفيات الإعلانية الكبيرة وهياكل العرض.

التطبيق في هياكل المعارض والفعاليات

عادةً ما يتم دمج مكون الجمالون BS200 في هياكل المعارض والفعاليات الكاملة بدلاً من استخدامه بشكل مستقل.

تشمل التطبيقات النموذجية ما يلي:

• خلفيات عرض المعرض.

• إطارات إعلانية؛

• هياكل المعارض التجارية؛

• خلفيات الأحداث الصغيرة؛

• هياكل الديكور الأداء الداخلي.

• أطر العرض الترويجية.

التطبيقات ذات الصلة:

جناح المعرض

تطبيقات المعارض التجارية

الاعتبارات الهندسية

بالنسبة لهياكل المعارض والفعاليات الصغيرة، فإن مكونات الجمالون الفردية ليست سوى جزء واحد من الإطار الكامل.

التكوين النهائي يعتمد على:

• أبعاد الهيكل الشامل.

• متطلبات العرض؛

• طريقة التثبيت

• البيئة الداخلية أو الخارجية؛

• ملحقات ووصلات إضافية.

يؤثر اختيار المواد أيضًا على الأداء الهيكلي والمظهر. تستخدم سبائك الألومنيوم على نطاق واسع في هياكل العرض المؤقتة بسبب خصائصها خفيفة الوزن ومقاومة التآكل ومظهر السطح النظيف.

المعرفة ذات الصلة:

دليل مواد الألومنيوم لأنظمة الجمالون: الخصائص الهيكلية ومقارنة الدرجات والتطبيقات الهندسية

الأنظمة ذات الصلة

يمكن دمج مكون الجمالون المتصل بالمسمار BS200 في:

• هياكل عرض المعرض.

• أنظمة الخلفية الإعلانية.

• أطر الجمالون للمناسبات الصغيرة؛

• الهياكل الزخرفية الداخلية.

الحلول ذات الصلة:

الجمالون المخصص

جناح المعرض

الحل الهندسي

المنتجات ذات الصلة

بالنسبة لتطبيقات الشراء المستقبلية، يمكن ربط أرشيف الرسم هذا بما يلي:

تروس ألومنيوم BS200

تكوينات المنتج المحتملة:

• BS200 × 1.7 م

• BS200 × 2.4 م

• BS200 × 2.8 م

• BS200 × 2.9 م

يوضح أرشيف الرسم قدرة التصميم المخصص لـ Dragon Stage، بينما توفر صفحات المنتج معلومات ومواصفات الشراء.

التعليمات

1. ما هو استخدام الجمالون الألومنيوم BS200 بشكل رئيسي؟

تم تصميم BS200 بشكل أساسي لشاشات العرض والخلفيات الإعلانية وهياكل الأحداث الصغيرة حيث يلزم تجميع وحدات خفيفة الوزن.

2. لماذا يتم تضمين أطوال BS200 المختلفة في أرشيف تصميم واحد؟

لأن هذه الرسومات تنتمي إلى نفس السلسلة الهيكلية وتستخدم نفس مفهوم التصميم. تم تطوير أطوال مختلفة وفقًا لمتطلبات العرض والهيكل المختلفة.

3. هل يمكن تخصيص أطوال الجمالون BS200؟

نعم. يمكن تخصيص الطول وفقًا لأبعاد المشروع والمتطلبات الهيكلية وظروف التثبيت.

4. ما هو الفرق بين BS200 وتروس الإضاءة القياسية؟

يركز BS200 على هياكل العرض وأطر الخلفية، في حين أن أنظمة الجمالون الإضاءة القياسية عادة ما تكون مصممة لتعليق الإضاءة ودعم معدات الأحداث.

5. هل يمكن لـ Dragon Stage توفير حلول كاملة لهيكل المعرض؟

نعم. يمكن أن توفر Dragon Stage حلولاً مخصصة بما في ذلك التخطيط الهيكلي واختيار المكونات ودعم التصنيع.

إشعار التصميم

يتم توفير الرسومات الموضحة في هذا الأرشيف لأغراض مرجعية لإظهار قدرة التصميم المخصص لـ Dragon Stage.

يجب تأكيد التصميم الهيكلي النهائي وفقًا لمتطلبات المشروع الفعلية وظروف التحميل وبيئة التثبيت ومتطلبات السلامة المعمول بها.
