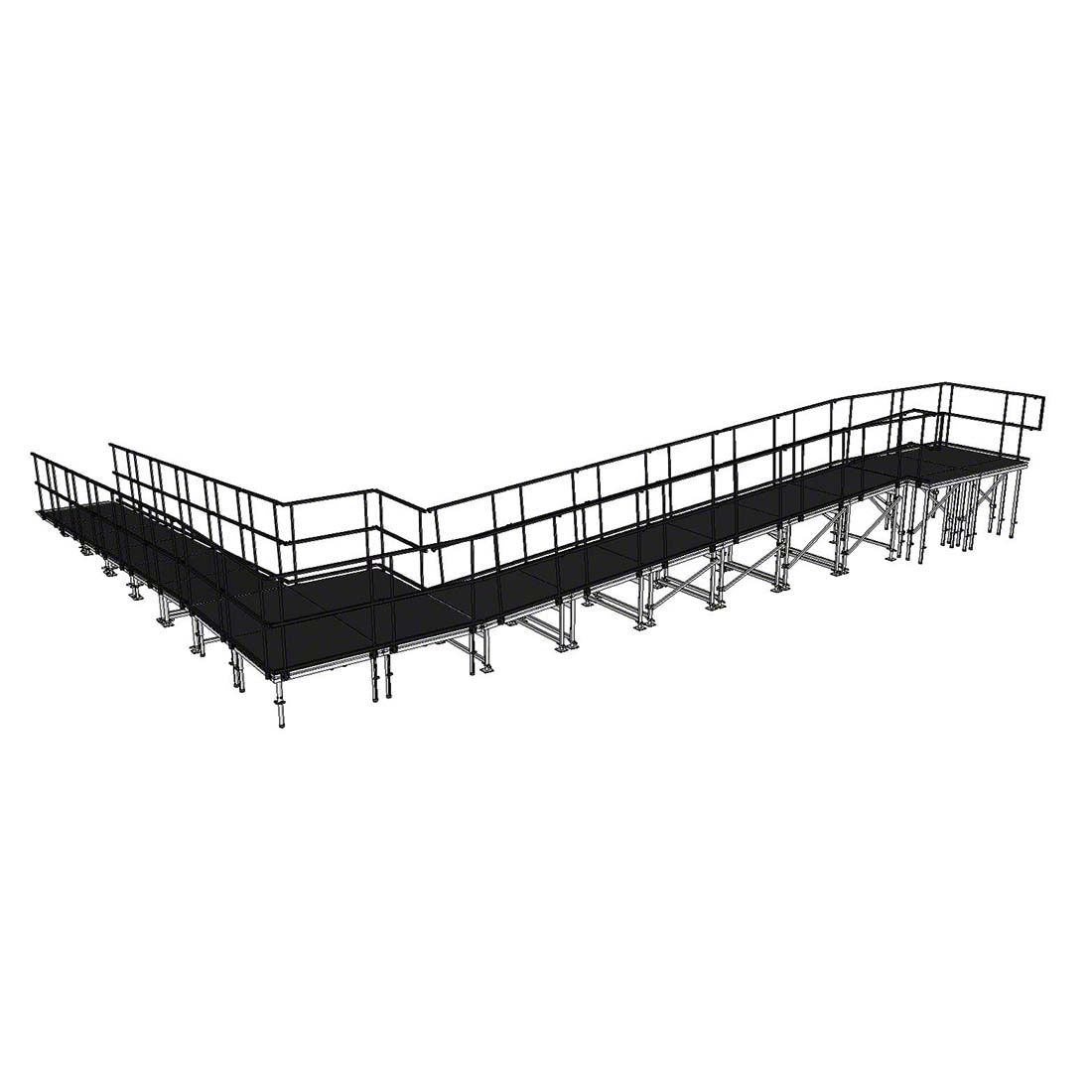

12.25x10.70m منحدر مسرح ألومنيوم معياري 90 درجة مع هبوط ودرابزين

وزن التعبئة: 1650 كجم

حجم التعبئة: 12.5cbm

معلومات المنتج

وصف المنتج

تم تصميم منحدر الوصول إلى المرحلة المصنوع من الألومنيوم بزاوية 90 درجة من DragonStage لمشاريع الأحداث حيث يشغل المنحدر الطويل المستقيم مساحة كبيرة جدًا.

بدلاً من استخدام مسار واحد متواصل دون انقطاع، يقوم النظام بتغيير الاتجاه من خلال هبوط بزاوية 90 درجة ، مما يؤدي إلى إنشاء تصميم على شكل حرف L. ويساعد ذلك في تنظيم مسار وصول طويل ضمن مساحة حدث أكثر عملية.

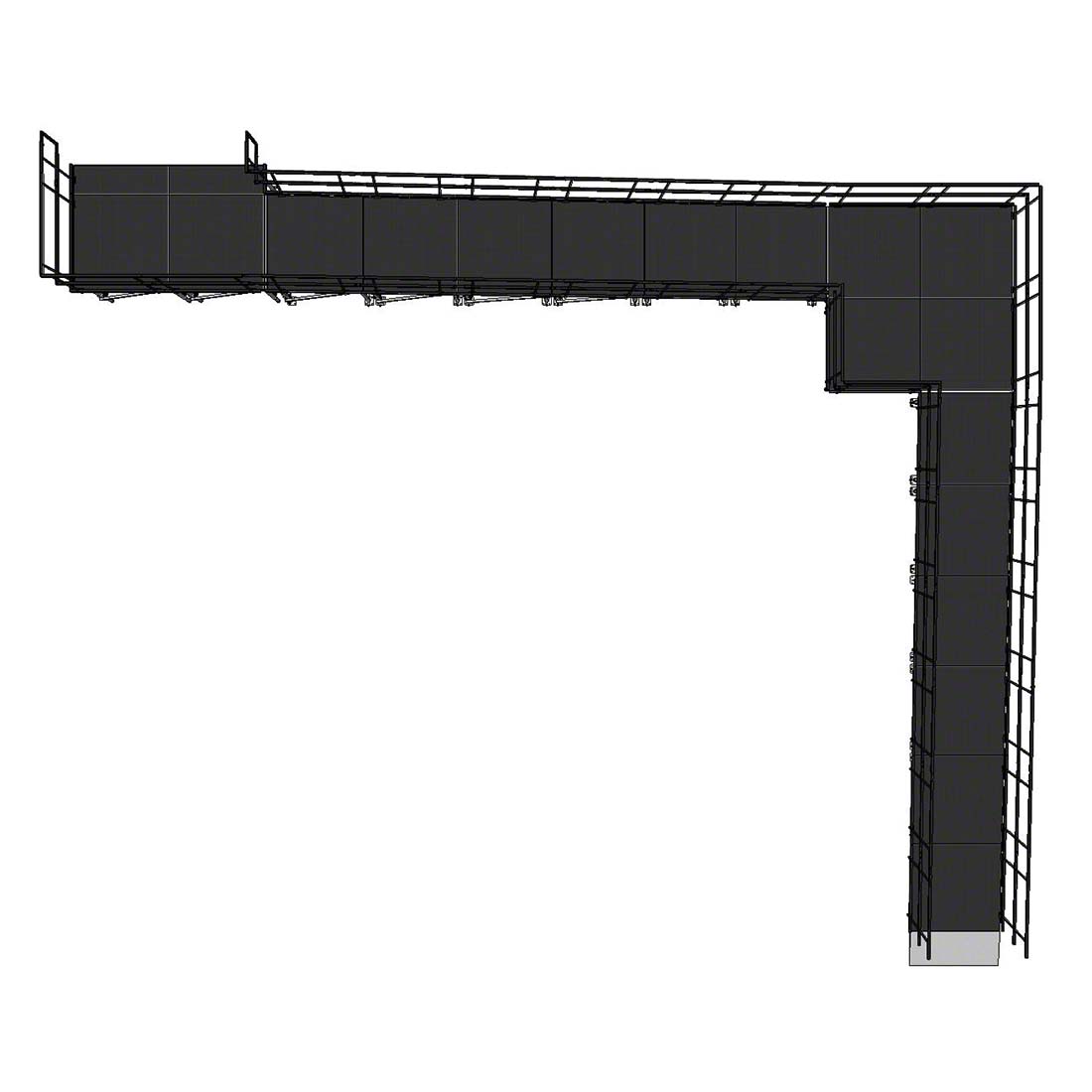

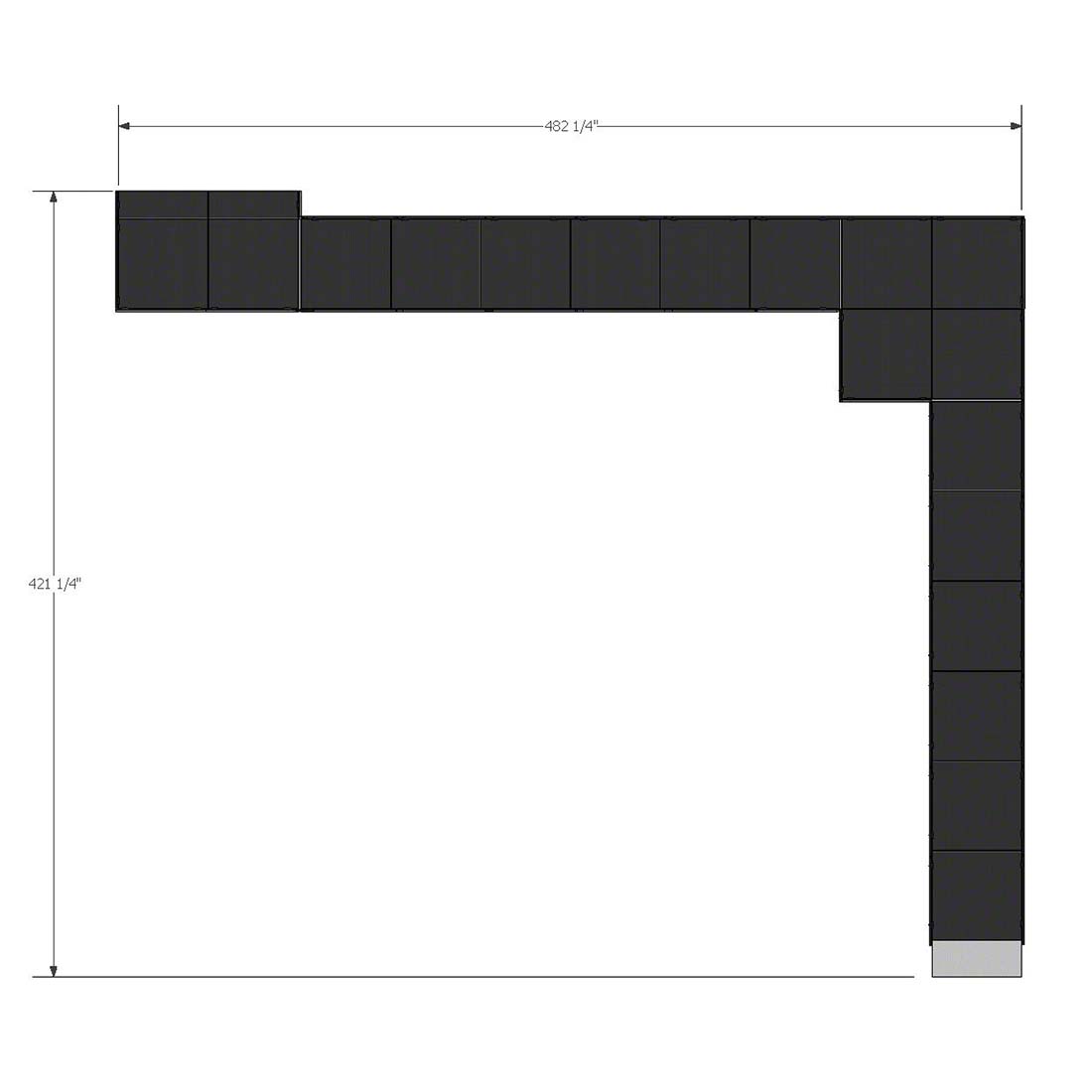

أبعاد الرسم الإجمالية تقريبًا:

• 482¼ بوصة / 40 قدم 2¼ بوصة / 12.25 م

• 421¼ بوصة / 35 قدم 1¼ بوصة / 10.70 م

يتم تجميع سطح المنحدر من أقسام سطح معيارية مقاس 4 × 4 قدم (1.22 × 1.22 م) ، مما يسمح بنقل المكونات الفردية أو تجميعها أو استبدالها أو إعادة تشكيلها بشكل منفصل.

بالنسبة لمنتجات المنحدرات المعيارية الأخرى، راجع منحدر الألومنيوم النموذجي.

للتعرف على أنظمة المنصات المؤقتة المتوافقة، راجع Stage Platform.

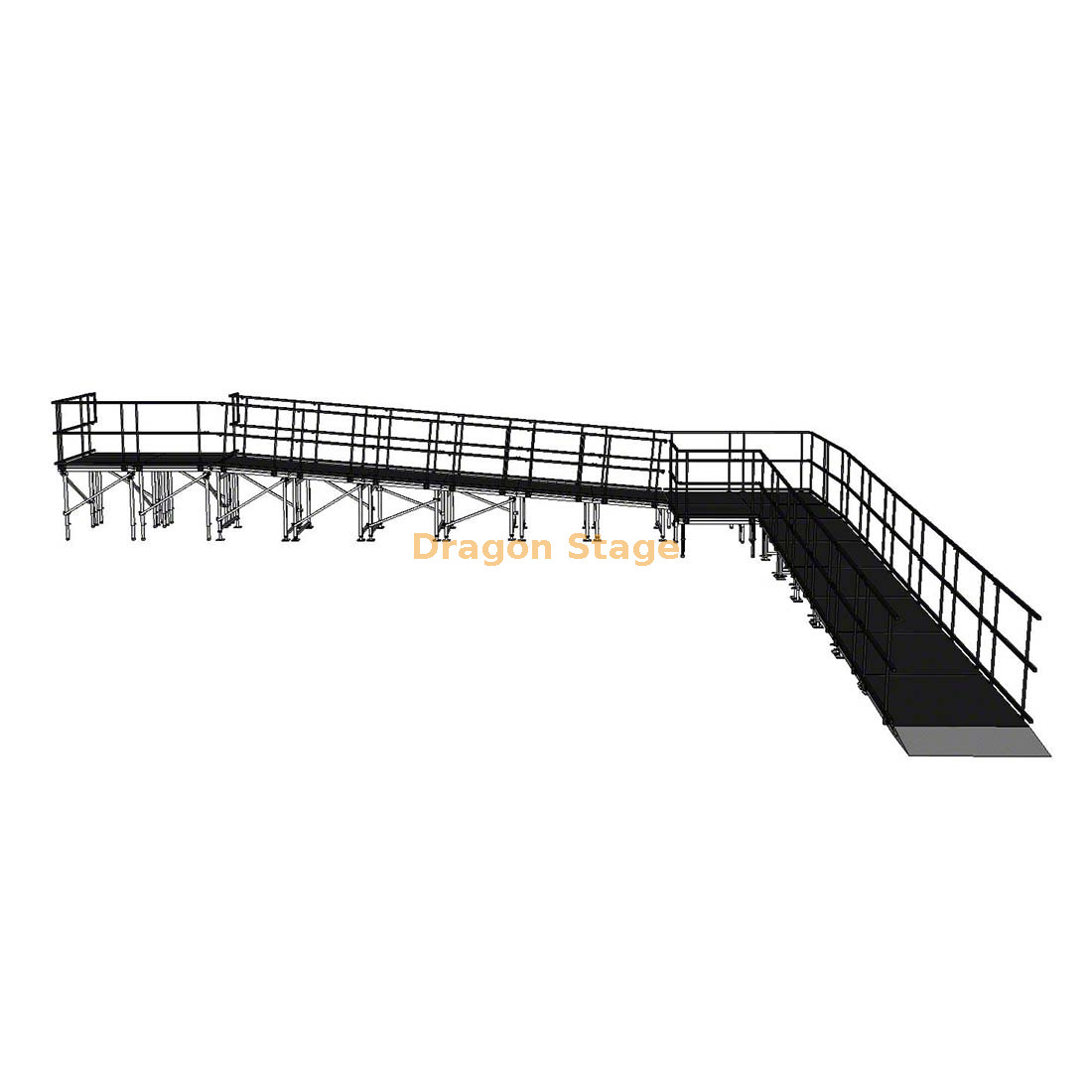

دوران 90 درجة مع هبوط متوسط

السمة الرئيسية لهذا التكوين هي الدوران بالزاوية اليمنى بين المسارين المنحدرين.

تعمل منطقة الانعطاف كمهبط وسيط، مما يسمح لمسار الوصول بتغيير الاتجاه بدلاً من الامتداد في خط مستقيم طويل.

هذا النوع من التخطيط مفيد بشكل خاص عندما:

• لا يحتوي المكان على مساحة كافية للخط المستقيم

• يجب أن يسير المنحدر بجانب المسرح قبل الانعطاف

• يجب أن تبقى حركة المشاة بعيدة عن منطقة الجمهور

• يجب أن يتناسب مسار الوصول مع تخطيط الحدث الحالي

تستخدم أنظمة المنحدرات التجارية عادةً تخطيطات مستقيمة بزاوية 90 درجة ومتعرجة لهذا السبب بالضبط: يساعد الهبوط الدوراني على تقليل مساحة الخط المستقيم المطلوبة.

ألواح المنحدرات المعيارية القياسية 4 × 4 قدم

يعتمد سطح المنحدر على المعيار:

وحدات سطح السفينة 4 × 4 قدم / 1.22 × 1.22 م

إن استخدام حجم لوحة قياسي قابل للتكرار يجعل تنظيم المنحدر أسهل كنظام معياري.

يمكن أن تشكل اللوحات الفردية:

• أقسام المنحدر المائل

• أقسام الانتقال

• مناطق الهبوط المتوسطة

• مناطق الاتصال العليا

وهذا يعني أيضًا أنه ليس من الضروري نقل المنحدر الكامل كهيكل واحد ملحوم طويل.

يجب أن يتبع العدد النهائي وترتيب الدعم لوحدات السطح رسم المشروع المؤكد.

الدرابزين المزدوج الجانب

يتم تركيب حواجز حماية على جانبي المنحدر ، بارتفاع مؤكد قدره:

3.28 قدم / 1.0 م

تحدد حواجز الحماية طريق الوصول وتوفر حدودًا وقائية مستمرة على طول المنحدر ومناطق الهبوط.

يجب تأكيد التباعد الدقيق للسكك الحديدية والأعضاء الوسيطة والمعالجة النهائية ومتطلبات الكود المحلي وفقًا للتطبيق النهائي.

هيكل دعم الألمنيوم المعياري

تم تصميم المنحدر كهيكل معياري مؤقت بدلاً من طريق وصول خرساني أو ملحوم دائم.

وبالتالي يمكن تكوين نظام الدعم الخاص به وفقًا للارتفاع المتغير لكل قسم من أقسام السطح.

يوفر هذا المفهوم المعياري مزايا عملية لـ:

• ينقل

• تخزين

• الاستخدام المتكرر للحدث

• استبدال الأجزاء الفردية

• تخطيطات مرحلة مختلفة

• التمديد أو إعادة التشكيل في المستقبل

يتبع النظام مبدأ معياريًا مشابهًا باستخدام أقسام سطح قابلة للتكرار، ودعامات قابلة للتعديل، وهبوط دوار، وحواجز حماية.

لماذا نستخدم منحدرًا بزاوية 90 درجة بدلاً من المنحدر المستقيم؟

يعد المنحدر المستقيم بسيطًا من الناحية الميكانيكية، ولكنه قد يصبح طويلًا جدًا عندما تكون المرحلة مرتفعة نسبيًا.

يقسم التخطيط بزاوية 90 درجة المسار إلى اتجاهين ويستخدم نقطة الهبوط للانعطاف.

يمكن أن يكون هذا أكثر عملية عندما:

• المساحة أمام المسرح محدودة

• يجب أن يظل المنحدر بجانب المسرح

• يحتاج الوصول إلى الاقتراب من الجانب

• يحتوي مخطط أرضية الحدث بالفعل على مقاعد أو حواجز أو معدات

وبالتالي فإن الميزة الرئيسية هي كفاءة التخطيط ، وليس أن المنحدر يصبح أقصر في إجمالي مسافة السفر.

التطبيقات النموذجية

• مراحل الحفل

• المراحل الدراسية

• مراحل الكنيسة

• منصات التخرج

• مراحل حدث الشركة

• منصات المعرض

• مراحل الحدث العام

• طرق الوصول المؤقتة

• الوصول إلى مرحلة الكراسي المتحركة

• الوصول إلى معدات الإنتاج ذات العجلات

الوصول إلى الكراسي المتحركة والمعدات

يمكن استخدام التصميم المائل المستمر للوصول إلى الكراسي المتحركة ولنقل المعدات ذات العجلات المناسبة بين مستوى الأرض والمرحلة المرتفعة.

ومع ذلك، ينبغي تأكيد ما يلي بشكل منفصل للمشروع الفعلي:

• ارتفاع المرحلة النهائية

• المنحدر المطلوب

• الحمل المنحدر المسموح به

• عرض مرور واضح

• متطلبات مساحة الدوران

• لوائح إمكانية الوصول المحلية

• أبعاد الهبوط

• اتصال إلى المسرح

الميزات الرئيسية

• تكوين منحدر على شكل حرف L بزاوية 90 درجة

• هبوط دوران متوسط

• البصمة الإجمالية تقريبًا. 40 قدم 2¼ بوصة × 35 قدم 1¼ بوصة

• البصمة المترية تقريبًا. 12.25 م × 10.70 م

• أسطح معيارية مقاس 4 × 4 قدم / 1.22 × 1.22 م

• هيكل دعم من الألومنيوم

• الدرابزين على كلا الجانبين

• ارتفاع الدرابزين 3.28 قدم / 1.0 م

• بناء وحدات للنقل وإعادة الاستخدام

• مناسبة لتطبيقات الوصول إلى المرحلة المؤقتة

• يمكن تخصيص التصميم وفقًا لارتفاع المسرح ومساحة الموقع

كيفية تأكيد التكوين الصحيح للمنحدر

قبل الإنتاج، فإن المعلومات الأكثر أهمية ليست فقط المساحة الإجمالية للمنحدر.

يرجى التأكيد:

• ارتفاع المرحلة النهائية

• موقف البداية المنحدر الدقيق

• موقف اتصال المرحلة الدقيق

• طول وعرض الموقع المتاح

• اتجاه الدوران المطلوب

• المستخدمين المقصودين

• ما إذا كانت المعدات ذات العجلات ستستخدم المنحدر

• الحمل المطلوب

• متطلبات الوصول المحلية

بمجرد معرفة ارتفاع المرحلة، يمكن بعد ذلك تحديد المنحدر المطلوب وارتفاعات الدعم.

ملاحظة فنية هامة

المعلومات المؤكدة لهذا المنتج هي:

• أبعاد الخطة الشاملة: 482¼ بوصة × 421¼ بوصة / 12.25 × 10.70 م

• حجم السطح القياسي: 4 × 4 قدم / 1.22 × 1.22 م

• تخطيط دوران 90 درجة

• هبوط وسيط

• الدرابزين على كلا الجانبين

• ارتفاع الدرابزين: 3.28 قدم / 1.0 م

المعلومات الحالية لم تثبت بعد :

• ارتفاع المرحلة النهائية

• المنحدر المنحدر المؤكد

• امتثال ADA

• الامتثال لرمز الوصول

• الحمل الموزع المسموح به

• تحميل النقطة المسموح بها

• شهادة الكرسي المتحرك

• الموافقة الهندسية

ولذلك لا ينبغي المطالبة بها حتى يتم التحقق من التصميم النهائي.

للتمييز بين تكوين المنتج والتحقق الخاص بالمشروع، راجع معايير السلامة والقيود الهندسية.

التعليمات

ما هو الحجم الإجمالي لهذا النظام المنحدر؟
يُظهر الرسم حوالي 482¼ بوصة × 421¼ بوصة ، أي ما يعادل حوالي 40 قدمًا 2¼ بوصة × 35 قدم 1¼ بوصة ، أو حوالي 12.25 م × 10.70 م.

ما هو حجم كل سطح منحدر؟
يبلغ حجم كل سطح منحدر قياسي 4 × 4 قدم ، أي حوالي 1.22 × 1.22 مترًا.

ما نوع التخطيط الذي يستخدمه المنحدر؟
يستخدم تصميمًا على شكل حرف L بزاوية 90 درجة مع هبوط متوسط.

ما مدى ارتفاع الدرابزين؟
يبلغ ارتفاع الدرابزين المؤكد 1.0 مترًا / 3.28 قدمًا تقريبًا.

هل تم تركيب الدرابزين على كلا الجانبين؟
نعم. تم تصميم الطريق المنحدر بحواجز حماية على كلا الجانبين.

ما هي المواد المستخدمة للهيكل؟
هيكل دعم المنحدر الرئيسي هو الألومنيوم.

هل يمكن استخدام هذا المنحدر للوصول إلى الكراسي المتحركة؟
يمكن تكوين تخطيط المنحدر للوصول إلى الكراسي المتحركة، ولكن يجب تأكيد متطلبات المنحدر والعرض الواضح وحجم الهبوط وارتفاع المسرح ومتطلبات إمكانية الوصول المحلية قبل المطالبة بالامتثال التنظيمي.

هل يمكن استخدام المنحدر لنقل صناديق المعدات؟
يمكن أن يوفر مسارًا مستمرًا للعجلات، ولكن يجب التأكد من وزن المعدات المسموح به وسعة تحميل المنحدر أولاً.

هل يمكن عكس التكوين؟
نعم. يمكن بشكل عام ترتيب المنحدر المعياري على شكل حرف L للاتجاه إلى اليسار أو اليمين وفقًا لموقع الحدث، وفقًا للتخطيط النهائي.

هل يمكن تخصيص الأبعاد الكلية؟
نعم. يمكن تخصيص طول المنحدر، وموضع الهبوط، واتجاه الدوران، وارتفاع اتصال المرحلة، وتخطيط الدعم.

ما هي المعلومات التي تحتاجها للاقتباس؟
يرجى تقديم ارتفاع المرحلة النهائية وأبعاد الموقع واتجاه الدوران المطلوب والاستخدام المقصود والحمل المطلوب وأي متطلبات وصول محلية.

لماذا تختار DragonStage

توفر DragonStage أنظمة Stage Platform كاملة مع المنحدرات وملحقات المسرح الأخرى.

بالنسبة لمنحدر معياري طويل مثل هذا، فإن المعلومات المهمة ليست مجرد الطول الإجمالي. يجب أخذ ارتفاع المسرح والبصمة المتوفرة وموضع الدوران والمستخدمين المقصودين والمنحدر المطلوب في الاعتبار معًا قبل تصنيع مخطط الدعم النهائي.

CTA الناعمة

للحصول على الاقتباس، الرجاء ارسال لنا:

• ارتفاع المرحلة النهائية

• المساحة الأرضية المتوفرة

• اتجاه الدوران المطلوب

• استخدام المنحدر المقصود

• الحمل المطلوب

• استخدام داخلي أو خارجي

• متطلبات إمكانية الوصول المعمول بها، إن وجدت

يمكننا بعد ذلك تأكيد تكوين المنحدر المعياري النهائي وتخطيط الدعم.
