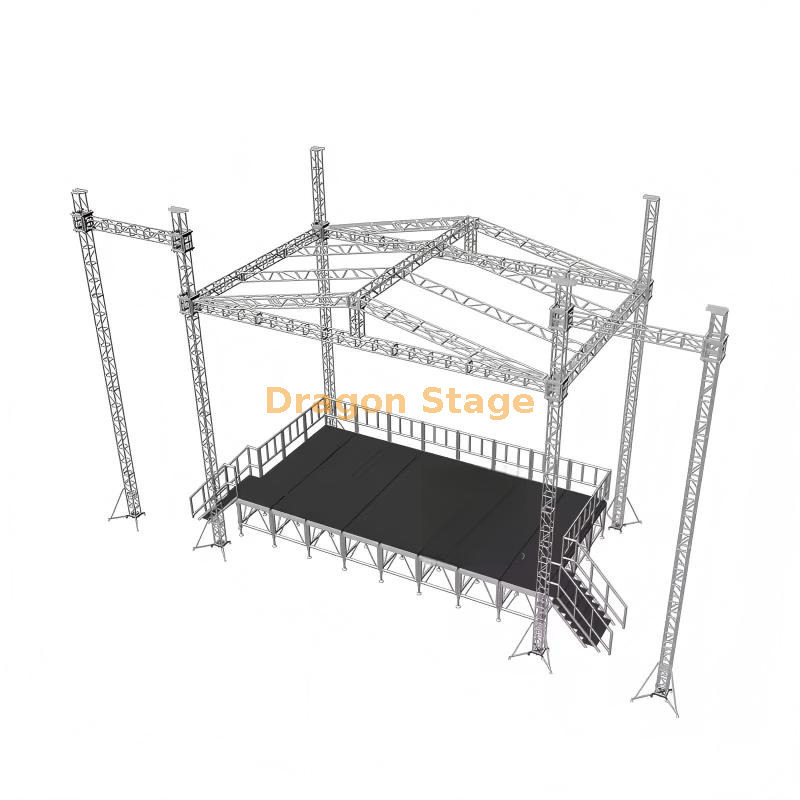

نظام سقف الحفلة المهنية إجابة سريعة يتميز نظام المسرح الاحترافي على سطح الحفلة بمسرح أداء 14 م × 8 م , وسقف مائل 15 م × 9 م , وارتفاع سقف 11 م وأبراج مكبرات صوت 15 م ، مصممة للحفلات الموسيقية والمهرجانات الموسيقية والإنتاج السياحي والعروض الخارجية الكبيرة. يتوفر تكوينان هيكليان لتتناسب مع متطلبات التحميل المختلفة.
نظرة عامة على المنتج تم تصميم نظام المسرح على السطح هذا للترفيه الحي الاحترافي، وهو يدمج ما يلي:
مرحلة الأداء الرئيسية
دعامات السقف الثقيلة
أبراج أجنحة السماعات
أبراج رفع الدعم الأرضي
منصة مسرح من الألومنيوم
الدرابزين والسلالم
مظلة سقف PVC
يتيح التصميم المعياري النقل الفعال والتركيب السريع والتوسع المستقبلي لشركات السياحة والتأجير.
يتبع النظام المبادئ الهندسية الموضحة في تحليل الحمل لأنظمة المرحلة المعيارية ومنطق النظام المعياري .
كما الرسم
وزن التعبئة: 3300 كجم
حجم التعبئة: 35CBM
غرض
المواصفات (الجمالون squre)
كتي
طول
الأنبوب الرئيسي (مم)
الحجم (مم)
15.00 م شعاع (أمامي)
2 مجموعات
3.00 م
50 × 4.0
CS600 × 760
10pcs
2.00 م
50 × 4.0
CS600 × 760
0pcs
1.00 م
50 × 4.0
CS600 × 760
0pcs
9.00 م شعاع (الجانب)
2 مجموعات
3.00 م
50 × 4.0
CS600 × 760
6pcs
2.00 م
50 × 4.0
CS600 × 760
0pcs
1.00 م
50 × 4.0
CS600 × 760
0pcs
10.00 م عمود
4 مجموعات
3.00 م
50 × 3.0
CS450 × 450
12pcs
2.00 م
50 × 3.0
CS450 × 450
0pcs
1.00 م
50 × 3.0
CS450 × 450
4pcs
شعاع مكعب
6 وجوه
CS600 × 760
0pcs
برج الإطار
كتلة الأكمام الحنفية ل
4pcs
قاعدة الصلب ل
4pcs
الجزء العلوي ل
4pcs
الرافعة اليدوية ، BA05 2TONS
4pcs
قسم المفصلات الحنفية ، ارتفاع 1M
4pcs
الألياف حبال ، BA04،2 طن 3M
4pcs
طويلة outrigger
16pcs
غرض
المواصفات (الجمالون squre)
كتي
طول
الأنبوب الرئيسي (مم)
الحجم (مم)
عمود السقف
2 مجموعات
1.50 م
50 × 3.0
CS289 × 289
2pcs
9.00 م شعاع أعلى
1 مجموعات
3.00 م
50 × 3.0
CS289 × 289
3pcs
2.00 م
50 × 3.0
CS289 × 289
0pcs
1.00 م
50 × 3.0
CS289 × 289
0pcs
7.70 م شعاع مائل
4 مجموعات
3.00 م
50 × 3.0
CS289 × 289
8pcs
2.00 م
50 × 3.0
CS289 × 289
0pcs
1.70 م
50 × 3.0
CS289 × 289
4pcs
7.70 م الجمالون سلم
8 مجموعات
3.00 م
50 × 3.0
CL30،289*50
16pcs
2.00 م
50 × 3.0
CL30،289*50
0pcs
1.70 م
50 × 3.0
CL30،289*50
8pcs
مكونات السقف
4
سقف كونر 4 طرق ، استخدم لتروس شعاع السقف
CS289 × 289
2pcs
5
سقف كونر 5 طرق ، استخدم لتروس شعاع السقف
CS289 × 289
0pcs
1
قم بتوصيل اللوحة بالمشبك
CS289 × 289
2pcs
مشبك واحد
16pcs
مشبك مزدوج
8pcs
مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص.
240.06
1pcs
غرض
المواصفات (الجمالون squre)
كتي
طول
الأنبوب الرئيسي (مم)
الحجم (مم)
3.00 م أجنحة شعاع
2 مجموعات
3.00 م
50 × 4.0
CS600 × 760
2pcs
2.00 م
50 × 4.0
CS600 × 760
0pcs
1.00 م
50 × 4.0
CS600 × 760
0pcs
10.00 م عمود الأجنحة
2 مجموعات
3.00 م
50 × 3.0
CS450 × 450
6pcs
2.00 م
50 × 3.0
CS450 × 450
4pcs
1.00 م
50 × 3.0
CS450 × 450
2pcs
برج الأجنحة
كتلة الأكمام الحنفية ل
4pcs
قاعدة الصلب ل
2pcs
الجزء العلوي ل
2pcs
الرافعة اليدوية ، BA05 2TONS
2pcs
قسم المفصلات الحنفية ، ارتفاع 1M
2pcs
الألياف حبال ، BA04،2 طن 3M
2pcs
طويلة outrigger
8pcs
ملحق الجمالون
مقرن مخروطي و Safrty Clip & PIN
مجموعة
مع شعاع midlle
وزن التعبئة: 4200 كجم
حجم التعبئة: 42cbm
غرض
المواصفات (الجمالون squre)
كتي
طول
الأنبوب الرئيسي (مم)
الحجم (مم)
15.00 م شعاع (أمامي)
3 مجموعات
3.00 م
50 × 4.0
CS600 × 760
15pcs
2.00 م
50 × 4.0
CS600 × 760
0pcs
1.00 م
50 × 4.0
CS600 × 760
0pcs
9.00 م شعاع (الجانب)
2 مجموعات
3.00 م
50 × 4.0
CS600 × 760
6pcs
2.00 م
50 × 4.0
CS600 × 760
0pcs
1.00 م
50 × 4.0
CS600 × 760
0pcs
10.00 م عمود
6 مجموعات
3.00 م
50 × 3.0
CS450 × 450
18 جهاز كمبيوتر شخصى
2.00 م
50 × 3.0
CS450 × 450
0pcs
1.00 م
50 × 3.0
CS450 × 450
6pcs
شعاع مكعب
6 وجوه
CS600 × 760
0pcs
برج الإطار
كتلة الأكمام الحنفية ل
6pcs
قاعدة الصلب ل
6pcs
الجزء العلوي ل
6pcs
الرافعة اليدوية ، BA05 2TONS
6pcs
قسم المفصلات الحنفية ، ارتفاع 1M
6pcs
الألياف حبال ، BA04،2 طن 3M
6pcs
طويلة outrigger
24pcs
غرض
المواصفات (الجمالون squre)
كتي
طول
الأنبوب الرئيسي (مم)
الحجم (مم)
عمود السقف
3 مجموعات
1.50 م
50 × 3.0
CS289 × 289
3pcs
9.00 م شعاع أعلى
1 مجموعات
3.00 م
50 × 3.0
CS289 × 289
3pcs
2.00 م
50 × 3.0
CS289 × 289
0pcs
1.00 م
50 × 3.0
CS289 × 289
0pcs
7.70 م شعاع مائل
6 مجموعات
3.00 م
50 × 3.0
CS289 × 289
12pcs
2.00 م
50 × 3.0
CS289 × 289
0pcs
1.70 م
50 × 3.0
CS289 × 289
6pcs
7.70 م الجمالون سلم
6 مجموعات
3.00 م
50 × 3.0
CL30،289*50
12pcs
2.00 م
50 × 3.0
CL30،289*50
0pcs
1.70 م
50 × 3.0
CL30،289*50
6pcs
مكونات السقف
4
سقف كونر 4 طرق ، استخدم لتروس شعاع السقف
CS289 × 289
2pcs
5
سقف كونر 5 طرق ، استخدم لتروس شعاع السقف
CS289 × 289
1pcs
1
قم بتوصيل اللوحة بالمشبك
CS289 × 289
3pcs
مشبك واحد
12pcs
مشبك مزدوج
12pcs
مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص.
240.06
1pcs
غرض
المواصفات (الجمالون squre)
كتي
طول
الأنبوب الرئيسي (مم)
الحجم (مم)
3.00 م أجنحة شعاع
2 مجموعات
3.00 م
50 × 4.0
CS600 × 760
2pcs
2.00 م
50 × 4.0
CS600 × 760
0pcs
1.00 م
50 × 4.0
CS600 × 760
0pcs
10.00 م عمود الأجنحة
2 مجموعات
3.00 م
50 × 3.0
CS450 × 450
6pcs
2.00 م
50 × 3.0
CS450 × 450
4pcs
1.00 م
50 × 3.0
CS450 × 450
2pcs
برج الأجنحة
كتلة الأكمام الحنفية ل
4pcs
قاعدة الصلب ل
2pcs
الجزء العلوي ل
2pcs
الرافعة اليدوية ، BA05 2TONS
2pcs
قسم المفصلات الحنفية ، ارتفاع 1M
2pcs
الألياف حبال ، BA04،2 طن 3M
2pcs
طويلة outrigger
8pcs
ملحق الجمالون
مقرن مخروطي و Safrty Clip & PIN
مجموعة
مزايا الهندسة الإنشائية على عكس أنظمة السقف التقليدية، يجمع هذا التصميم بين ثلاثة ملفات جمالونية مختلفة لتحسين الأداء.
CS600×760 الشعاع الرئيسي يوفر مقاومة ممتازة للانحناء على مدى السقف البالغ 15 مترًا.
نظام البرج CS450 مصممة لأحمال الضغط العالية مع الحفاظ على كفاءة النقل.
هيكل السقف CS289 إنشاء سقف مائل خفيف الوزن قادر على دعم مظلات PVC وأحمال الإضاءة الموزعة.
يتبع اختيار المواد التوصيات التي تمت مناقشتها في:

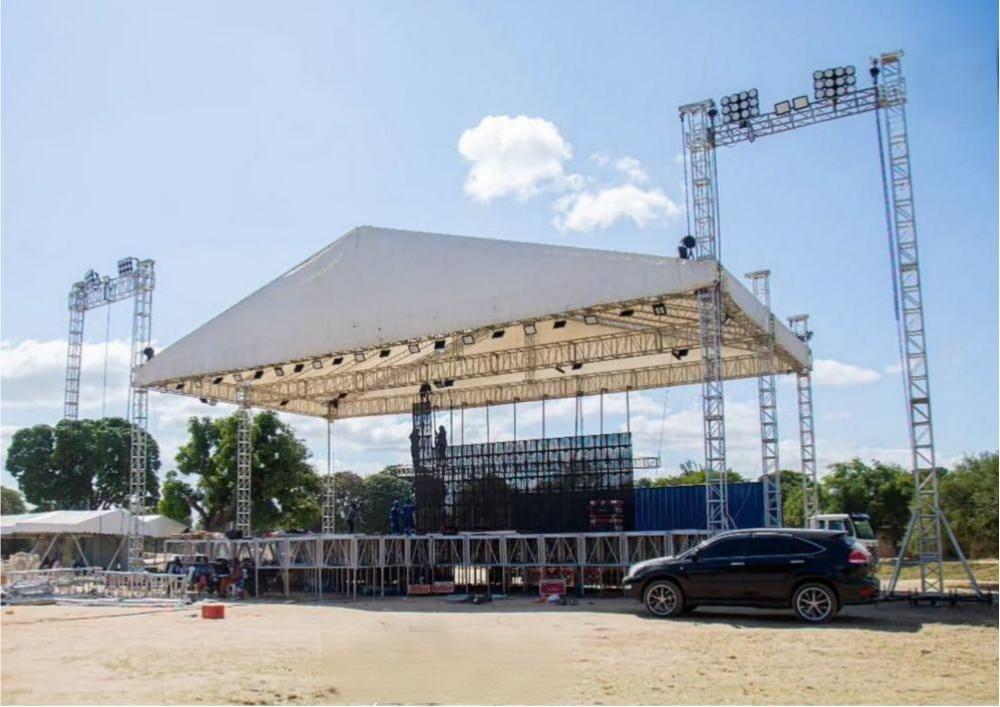

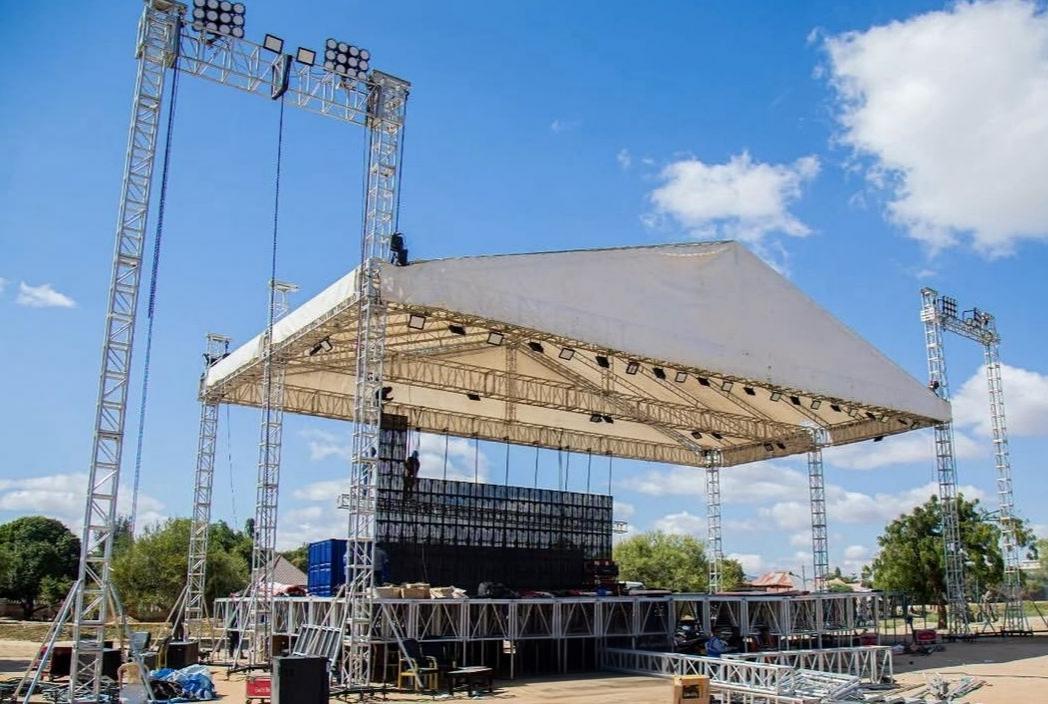

التطبيقات النموذجية تعتبر مرحلة السقف هذه مثالية لـ:
مهرجانات الموسيقى
حفلات خارجية
الأحداث الحكومية
إنتاجات سياحية
احتفالات رياضية
تفعيلات العلامة التجارية
الإنتاج التلفزيوني
مؤتمرات الكنيسة
الاحتفالات الوطنية
استكشاف الحلول الهندسية الإضافية:
لماذا تختار مسرح سقف الحفلة هذا؟ ✓ تصميم جولات احترافية
✓ التكوينات الهيكلية المزدوجة
✓ كمرات رئيسية CS600 شديدة التحمل
✓ أبراج سماعات مستقلة
✓ وسائل النقل المعيارية
✓ التثبيت السريع
✓ نظام السقف القابل للتوسيع
✓ الدعم الهندسي الكامل
التعليمات ما هو الفرق بين الإصدارات القياسية والثقيلة؟ يتضمن إصدار الخدمة الشاقة عارضة سقف متوسطة وبرجين دعم إضافيين، مما يوفر صلابة هيكلية أعلى وقدرة تحميل معلقة أكبر لشاشات LED وأنظمة الإضاءة الأكبر حجمًا.
أي إصدار يجب أن أختار؟ هل يمكن تخصيص السقف؟ نعم. يمكن تخصيص كل من امتداد السقف، وارتفاع البرج، وأجنحة السماعات، ولون مظلة السقف، وأبعاد منصة المسرح وفقًا لمتطلبات المشروع.
هل تخطط لإقامة حفل موسيقي أو مهرجان أو جولة إنتاجية؟
يمكن لفريقنا الهندسي تخصيص امتدادات السقف ومنصات المسرح وقدرات التحميل وأبراج السماعات وأنظمة الرفع لتتناسب مع متطلبات مشروعك.
اكتشف المزيد:
أو اتصل بنا للحصول على الرسومات الهيكلية وحسابات التحميل وتوصيات نظام المرحلة الجاهزة.
