نظام تروس سقف ألومنيوم كبير مقاس 80x25x14m للأحداث الكبرى والهياكل المؤقتة

5 0 مراجعات

نظام تروس سقف ألومنيوم كبير الحجم 80 م × 25 م × 14 م للفعاليات الكبرى والمعارض والهياكل المؤقتة. تم تصميمه لتوفير سعة تحميل عالية والسلامة وقابلية التوسع.

السعر: ￥ 895998


توافر الحالة:



رسالتك

المنتج العلامة التجارية:
Dragonstage

وصف المنتج

هذا عبارة عن نظام تروس سقف كبير من الألومنيوم يبلغ طوله 80 مترًا × عرض 25 مترًا × ارتفاع 14 مترًا ، وهو مصمم للأحداث الضخمة والهياكل على مستوى الاستاد والمساحات المغطاة المؤقتة، مما يوفر سعة تحميل عالية وقابلية تطوير معيارية وسلامة هيكلية.

تم تصميم نظام الجمالون السقفي الكبير المصنوع من الألومنيوم للبنية التحتية للفعاليات واسعة النطاق ، مما يوفر حلاً هيكليًا للحفلات الموسيقية والمعارض والأحداث الرياضية والتغطية المعمارية المؤقتة.

مع أبعاد إجمالية تبلغ 80 مترًا طولًا و25 مترًا عرضًا و14 مترًا ارتفاعًا ، يخلق هذا النظام مساحة مغطاة بالكامل قادرة على دعم منصات الإضاءة وشاشات LED وأنظمة الصوت ومواد التسقيف مع الحفاظ على الاستقرار الهيكلي في ظل ظروف التحميل المعقدة.

على عكس أنظمة الجمالون الصغيرة أو المتوسطة، ينتمي هذا الهيكل إلى فئة أنظمة الجمالون السقفية المتقدمة ، حيث يعد توزيع الأحمال ومقاومة الرياح والتوسع المعياري أمرًا بالغ الأهمية. يمكنك استكشاف الأنظمة الأساسية في أنظمة الجمالون السقفية وأنظمة الجمالون الأوسع.

من منظور هندسي، يجب أن يتبع مثل هذا الهيكل واسع النطاق بشكل صارم المبادئ الموضحة في تحليل الحمل لأنظمة المراحل المعيارية ومعايير السلامة والقيود الهندسية . يضمن ذلك قدرة النظام على التعامل بأمان مع:

أحمال السقف الموزعة
الأحمال الديناميكية من الإضاءة والمعدات المعلقة
القوى البيئية كالرياح والأمطار

تم بناء النظام باستخدام مكونات الجمالون المعيارية التي تتبع منطق النظام المعياري ، مما يسمح بتكوين قابل للتطوير ونقل فعال على الرغم من حجمه الكبير. يمكن فهم عمليات التثبيت من خلال منهجية التثبيت.

يستخدم هذا النوع من الهياكل على نطاق واسع في:

حفلات الملاعب والمهرجانات الموسيقية الكبيرة
قاعات العرض والأجنحة المؤقتة
البنية التحتية للأحداث الرياضية
الأحداث والاحتفالات التجارية واسعة النطاق

استكشف التطبيقات في حلول الحفلات والفعاليات والهياكل المعمارية المؤقتة.

يعد اختيار المواد أمرًا بالغ الأهمية لمثل هذه الأنظمة الكبيرة. تضمن سبائك الألومنيوم عالية القوة سعة الحمولة وكفاءة الوزن، كما هو موضح في مواد الألومنيوم المعتمدة والمقارنة الهيكلية للألمنيوم.

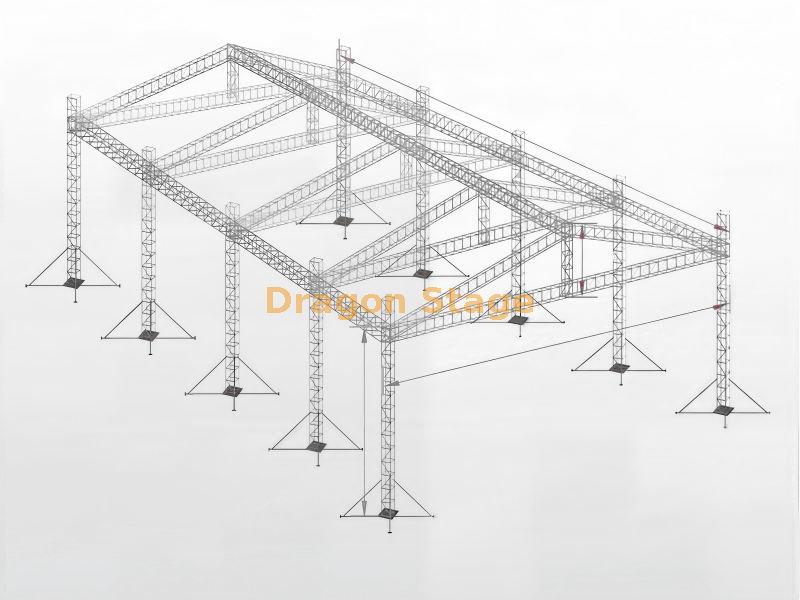

نظام تروس سقف ألومنيوم كبير مقاس 80 × 25 × 14 م للأحداث الكبرى.png

وزن التعبئة: 17500 كجم

حجم التعبئة: 170cbm

غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
25.00 م شعاع (أمامي)	5 مجموعات	3.00 م	50 × 5.0	CS680 × 1010	40pcs
		2.00 م	50 × 5.0	CS680 × 1010	0pcs
		1.00 م	50 × 5.0	CS680 × 1010	5pcs
80.00 م شعاع (جانبي)	3 مجموعات	3.00 م	50 × 5.0	CS680 × 1010	72 قطعة
		2.00 م	50 × 5.0	CS680 × 1010	12pcs
		1.00 م	50 × 5.0	CS680 × 1010	0pcs
13.00 م عمود	10 مجموعات	3.00 م	50 × 3.0	CS520 × 520	40pcs
		2.00 م	50 × 3.0	CS520 × 520	0pcs
		1.00 م	50 × 3.0	CS520 × 520	10pcs
شعاع مكعب	Spigot Cube 680x1010				0pcs
برج الإطار	كتلة الأكمام الحنفية ل				10pcs
	قاعدة الصلب ل				10pcs
	الجزء العلوي ل				10pcs
	1. ماركة Dragon Stage، الحمولة: 2000 كجم، 2. طول السلسلة: 25 م، 3. سرعة الرفع: 4 م/دقيقة، 4. 380V-3phrase-50HZ 5. فرامل مزدوجة 6. سلسلة تحميل G100، تلبي عامل الأمان 8:1/10:1. 7. مع قابس أوروبي 0.5M 4Pin-16A 8. مقاوم للماء: IP54				10pcs
	1control 8pcs ، مع حالة المقبض				2pcs
	قسم المفصلات الحنفية ، ارتفاع 1M				10pcs
	الألياف حبال ، BA04،2 طن 3M				10pcs
	طويلة outrigger				40pcs
غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
عمود السقف	5 مجموعات	2.50 م	50 × 3.0	CS389 × 389	5pcs
80.00 م العارضة العلوية	1 مجموعات	3.00 م	50 × 3.0	CS389 × 389	24pcs
		2.00 م	50 × 3.0	CS389 × 389	4pcs
		1.00 م	50 × 3.0	CS389 × 389	0pcs
12.70 م شعاع مائل	10 مجموعات	3.00 م	50 × 3.0	CS389 × 389	30pcs
		2.00 م	50 × 3.0	CS389 × 389	10pcs
		1.70 م	50 × 3.0	CS389 × 389	10pcs
12.70 م الجمالون سلم	72 مجموعة	3.00 م	50 × 3.0	CL40،389*50	216 قطعة
		2.00 م	50 × 3.0	CL40،389*50	72 قطعة
		1.70 م	50 × 3.0	CL40،389*50	72 قطعة
مكونات السقف		سقف كونر 4 طرق ، استخدم لتروس شعاع السقف		CS389 × 389	2pcs
		سقف كونر 5 طرق ، استخدم لتروس شعاع السقف		CS389 × 389	3pcs
		قم بتوصيل اللوحة بالمشبك			5pcs
		مشبك واحد			144 قطعة
		مشبك مزدوج			20pcs
		مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص.		2379.86	1pcs
