نظام تروس سقف الذروة من الألومنيوم مقاس 8 × 6 × 5 م مع أجنحة مكبر صوت مزدوجة بطول 2 م
وصف قصير
نظام DragonStage 8x6x5m الخارجي المصنوع من الألومنيوم Peak Roof Truss System عبارة عن هيكل سقف للحدث المعياري للحفلات الموسيقية والمهرجانات والاحتفالات والإنتاج الخارجي المؤقت. تبلغ أبعاد الهيكل الرئيسي حوالي 8 أمتار عرضًا × 6 أمتار عمقًا × 5 أمتار ارتفاعًا ، ويتضمن جناحي مكبرات صوت جانبيين بعرض 2 متر ، مما يوفر مواقع مخصصة لمجموعة الخطوط أو معدات الإنتاج المساعدة الخاضعة لتكوين حمل المشروع النهائي. مرحلة التنين
معلومات المنتج
| مواصفات | السلعة |
| ماركة | DragonStage |
| نوع المنتج | نظام تروس سقف الذروة من الألومنيوم |
| حجم الهيكل الرئيسي | 8 م عرض × 6 م عمق × 5 م ارتفاع |
| نمط السقف | الذروة / السقف المائل |
| أجنحة المتحدث | 2 أجهزة كمبيوتر |
| عرض الجناح | تقريبا. 2 متر لكل منهما |
| المادة الرئيسية | تروس الألومنيوم |
| نوع التثبيت | هيكل مؤقت وحدات |
| طلب | حفلة موسيقية / مهرجان / حدث خارجي / حفل |
| التخصيص | متاح |
وزن التعبئة: 1580 كجم
حجم التعبئة: 11CBM
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 8.00 م شعاع (أمامي) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 6.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 4.00 م رند | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| شعاع مكعب | 6 وجوه | CS289 × 289 | 0pcs |
| برج الإطار | كتلة الأكمام spigot | 4pcs |
| قاعدة الصلب s | 4pcs |
| الجزء العلوي من القسم | 4pcs |
| الرافعة اليدوية ، BA05 2TONS | 4pcs |
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs |
| الألياف حبال ، BA04،2 طن 3M | 4pcs |
| طويلة outrigger | 16pcs |
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| عمود السقف | 2 مجموعات | .80 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| 6.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 4.20 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.20 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 4.20 م الجمالون سلم | 4 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 4pcs |
| 2.00 م | 50 × 3.0 | CL30،289*50 | 0pcs |
| 1.20 م | 50 × 3.0 | CL30،289*50 | 4pcs |
| مكونات السقف | 4 | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs |
| 5 | سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 0pcs |
| 1 | قم بتوصيل اللوحة بالمشبك | CS289 × 289 | 2pcs |
| مشبك واحد | 8pcs |
| مشبك مزدوج | 8pcs |
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 103.36 | 1pcs |
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 2.00 م شعاع الأجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 4.00 متر أجنحة عمود | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| برج الأجنحة | كتلة الأكمام spigot | 2pcs |
| قاعدة الصلب s | 2pcs |
| الجزء العلوي من القسم | 2pcs |
| الرافعة اليدوية ، BA05 2TONS | 2pcs |
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs |
| الألياف حبال ، BA04،2 طن 3M | 2pcs |
| طويلة outrigger | 8pcs |
| ملحق الجمالون |
| مقرن مخروطي و Safrty Clip & PIN | مجموعة
كاملة |
وصف المنتج
تم تصميم نظام DragonStage 8x6x5m Aluminium Peak Roof Truss System لمشاريع الأحداث المؤقتة التي تحتاج إلى هيكل مدمج لسقف المسرح مع مواضع جانبية مخصصة لمعدات الصوت.
يبلغ عرض هيكل السقف الرئيسي حوالي 8 أمتار وعمق 6 أمتار وارتفاعه 5 أمتار . يخلق شكل السقف المرتفع مظهرًا أكثر تحديدًا لمرحلة الحدث من السقف المسطح بينما يقوم أيضًا بتنظيم منطقة الجمالون العلوية للإضاءة ومعدات الإنتاج الأخرى.
بالنسبة للعملاء الذين يقارنون هياكل ذات أسقف مائلة مماثلة، راجع نظام تروس السقف النموذجي على شكل حرف A. لمعرفة أشكال السقف وأحجام الأنظمة الأخرى، راجع تروس السقف.

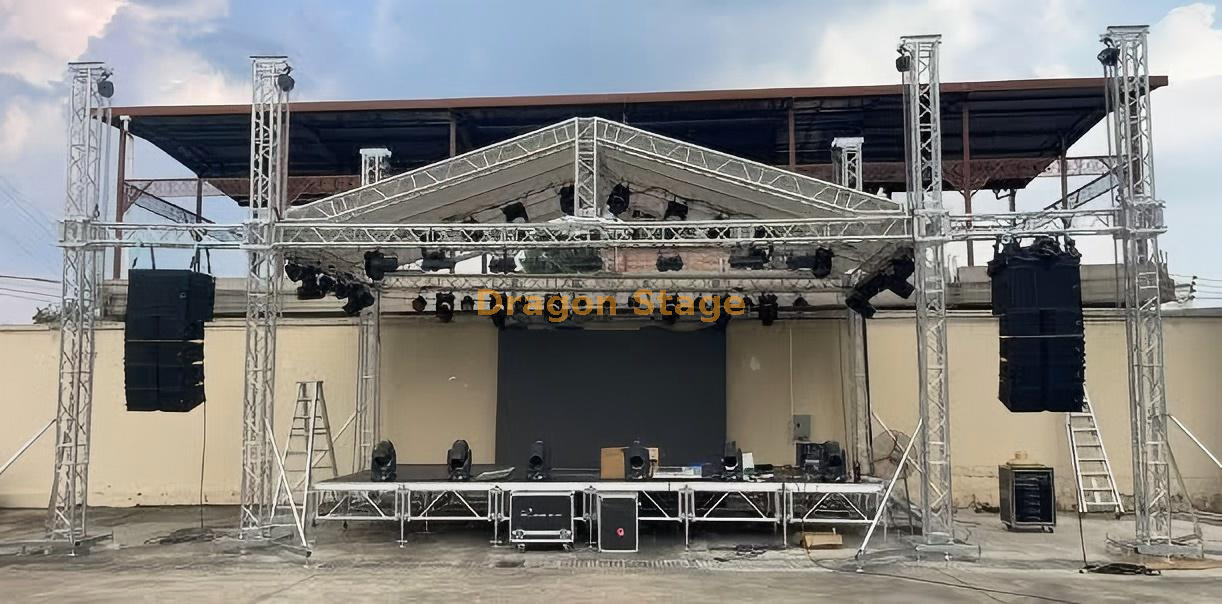

ويتضمن النظام أيضًا جناحين جانبيين، يبلغ عرض كل منهما حوالي 2 متر ، ويتم وضعهما خارج هيكل السقف الرئيسي. يمكن استخدام هذه الأجنحة كمواقع مخصصة لمكبرات الصوت ذات المصفوفة الخطية أو غيرها من معدات الأحداث المساعدة وفقًا للحمل النهائي وترتيب المعدات. مرحلة التنين

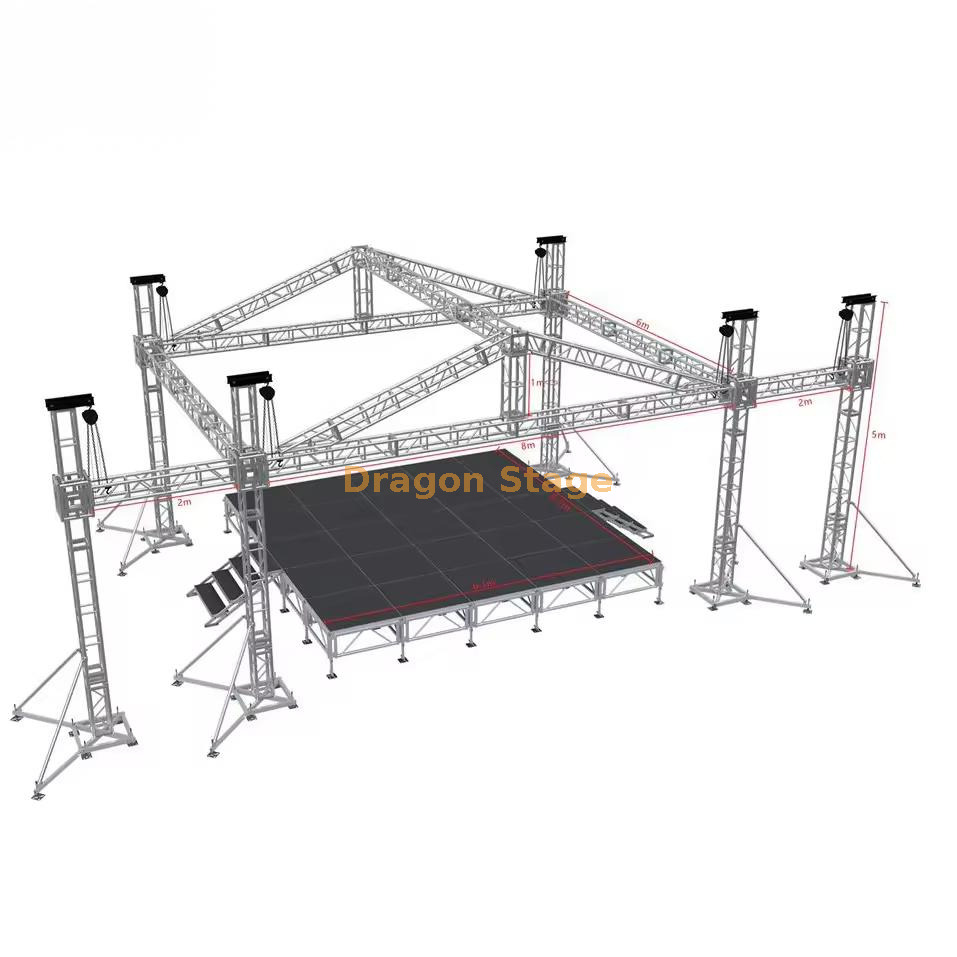

تخطيط الهيكل الرئيسي
يمكن فهم المنتج على أنه ثلاثة أقسام وظيفية:
هيكل سقف الذروة الرئيسي: 8 م × 6 م × 5 م
جناح مكبر الصوت الأيسر: تقريبًا. عرض 2 متر
جناح السماعة الأيمن: تقريبًا. عرض 2 متر
يفصل هذا التصميم منطقة السقف المركزية عن مواضع دعم الصوت الجانبية.
يكون ذلك مفيدًا عندما يريد فريق الإنتاج أن تركز عوارض السقف الرئيسية على الإضاءة وإنتاج المسرح بينما يتم ترتيب نظامي الصوت الأيمن والأيسر بشكل مستقل.
لماذا نستخدم أجنحة السماعات المنفصلة؟
بالنسبة للعديد من تخطيطات الحفلات الموسيقية، يتم وضع أنظمة مصفوفة الخطوط بشكل أفضل خارج فتحة الأداء الرئيسية بدلاً من وضعها مباشرة تحت السقف الرئيسي.
يمكن أن تساعد الأجنحة المنفصلة في تنظيم:
لا ينبغي التعامل مع أجنحة مكبر الصوت على أنها تتمتع بقدرة تعليق عالمية. يجب التأكد من طراز السماعة الفعلي والكمية والوزن المعلق الإجمالي ونقطة التعليق والتكوين الهيكلي الكامل قبل الإنتاج.
لتطبيقات نظام الحفلات الموسيقية الأوسع، راجع حدث الحفلة الموسيقية.
الميزات الرئيسية
تقريبا. 8 م عرض × 6 م عمق × 5 م ارتفاع
ملف تعريف السقف الذروة / المائل
جناحان للسماعات بعرض 2 متر
بناء الجمالون الألومنيوم وحدات
مناطق منفصلة للسقف ودعم الصوت
مناسبة للتركيب المؤقت للحدث الخارجي
مصممة للتجميع والتفكيك المتكرر
يمكن تخصيصها لتناسب أحجام الأماكن المختلفة
يمكن دمجها مع أنظمة الإضاءة والصوت والمسرح وأنظمة LED وفقًا لمتطلبات المشروع
التطبيقات النموذجية
خيار منصة المرحلة
تحدد معلومات المنتج المؤكدة المتاحة لي هيكل الجمالون السقفي وأجنحة مكبر الصوت ، ولكنها لا تحدد بوضوح حجم منصة المسرح المطابق لـ SKU هذا.
إذا كانت هناك حاجة إلى منصة كاملة، فيمكن لـ DragonStage إضافة منصة Stage مطابقة وفقًا لما يلي:
عرض المرحلة المطلوبة
عمق المرحلة المطلوبة
ارتفاع المرحلة
كمية الدرج
متطلبات الدرابزين
نوع سطح السفينة
وهذا يتجنب افتراض أنه يتم تضمين تكوين مرحلة ثابتة تلقائيًا مع كل طلب جمالون للسقف.
تركيب وحدات
تم تصميم السقف والبرج والجناح ومكونات الجمالون ذات الصلة كنظام معياري للأحداث المؤقتة بحيث يمكن تفكيك الهيكل بعد الاستخدام ونقله إلى مكان آخر.
للتعرف على مبادئ التركيب والتجميع العامة، راجع منهجية التثبيت للأنظمة المعيارية للمسرح والجمالون والسقالات.
ملاحظة فنية هامة
أبعاد المنتج المؤكدة هي:
يقدم وصف المنتج المفهرس الحالي أيضًا النظام على أنه مخصص للاستخدام في الحفلات والفعاليات الخارجية. مرحلة التنين
وهذه الأبعاد لا تحدد في حد ذاتها ما يلي :
تعتمد هذه القيم على المعدات الفعلية والموقع وحالة غطاء السقف والامتدادات وترتيبات الدعم والهيكل النهائي.
لمعرفة هذا التمييز، راجع معايير السلامة والقيود الهندسية.
التعليمات
ما هو الحجم الكلي لنظام الجمالون السقف هذا؟
يبلغ عرض الهيكل الرئيسي حوالي 8 أمتار × عمق 6 أمتار × ارتفاع 5 . أمتار
ما نوع السقف الذي يستخدمه؟
ويستخدم تكوين سقف الذروة / ضارية .
كم عدد أجنحة السماعة المضمنة؟
يشتمل الهيكل على جناحين جانبيين للسماعات.
ما مدى عرض كل جناح مكبر صوت؟
يبلغ عرض كل جناح جانبي حوالي . 2 متر
هل يمكن تعليق مكبرات الصوت الخطية من الأجنحة؟
تم تصميم الأجنحة كمواضع مخصصة لدعم الصوت، ولكن يجب تأكيد وزن السماعة الفعلي وكميتها وتكوين التعليق للمشروع.
هل منصة المسرح متضمنة؟
لا تحدد معلومات المنتج المؤكدة حاليًا أبعاد منصة المسرح بشكل واضح، لذا يجب تأكيد النظام الأساسي بشكل منفصل في عرض الأسعار بدلاً من افتراضه.
هل يمكن تركيب الإضاءة على الجمالون السقف؟
نعم، تعتبر الإضاءة تطبيقًا نموذجيًا لأنظمة تروس سقف الأحداث، ولكن يجب التأكد من كمية التركيبات والوزن الفردي ومواضع التعليق قبل الانتهاء من الهيكل.
هل يمكن تخصيص الأبعاد؟
نعم. يمكن تخصيص عرض السقف والعمق والارتفاع وعرض الجناح والتخطيط الكامل لنظام الحدث.
هل يمكن استخدامه في الهواء الطلق؟
لقد تم تصميمه كمنتج تروس للمناسبات الخارجية، ولكن يجب التحقق من المتطلبات الفعلية لإدارة الرياح، والصابورة، والرسو، وغطاء السقف لموقع التثبيت.
ما هي المعلومات التي تحتاجها للاقتباس؟
يرجى إرسال حجم السقف المطلوب، وموقع الحدث، وطراز مكبر الصوت وكميته، ومعدات الإضاءة، والاستخدام الداخلي والخارجي، وما إذا كانت هناك حاجة إلى منصة مسرح أو مظلة.
لماذا تختار DragonStage
توفر DragonStage كلاً من أنظمة Roof Truss ومنتجات Stage Platform لتطبيقات الحفلات الموسيقية والأحداث المؤقتة.
بالنسبة لنظام السقف المزود بأجنحة مكبرات الصوت، فإن السؤال المهم ليس الأبعاد الخارجية فقط. ينبغي النظر في حمل السماعة وتخطيط الإضاءة وحجم المنصة وغطاء السقف وموقع التثبيت والاستخدام النهائي معًا قبل الانتهاء من قائمة المكونات الكاملة.
CTA الناعمة
للحصول على الاقتباس، يرجى تقديم:
عرض السقف المطلوب × العمق × الارتفاع
موقع الحدث
نموذج المتحدث والكمية
الوزن التقريبي للسماعة المعلقة
متطلبات معدات الإضاءة
ما إذا كانت مظلة السقف مطلوبة
ما إذا كانت منصة المسرح مطلوبة
حجم المرحلة المطلوبة والارتفاع
يمكننا بعد ذلك تأكيد التكوين المناسب للسقف والجناح والمسرح.
