تروس إضاءة المسرح المحمولة من الألومنيوم مقاس 12 × 6 م
حجم التعبئة: 4CBM
تعبئة الوزن: 450 كجم
| غرض | المواصفات (الجمالون squre) | كتي |
| الطول (م) | الأنبوب الرئيسي (مم) | الحجم (مم) |
| شعاع | 3 | 50 × 3.0 | CS389 × 389 | 3 أجهزة كمبيوتر |
| 2 | 50 × 3.0 | CS389 × 389 | 1 أجهزة كمبيوتر |
| 1 | 50 × 3.0 | CS389 × 389 | أجهزة الكمبيوتر |
| 0.5 | 50 × 3.0 | CS289 × 289 | 2 أجهزة كمبيوتر |
| عمود | 3 | 50 × 3.0 | CS289 × 289 | 2 أجهزة كمبيوتر |
| 2 | 50 × 3.0 | CS289 × 289 | 2 أجهزة كمبيوتر |
| 1 | 50 × 3.0 | CS289 × 289 | 2 أجهزة كمبيوتر |
| 0.5 | 50 × 3.0 | CS289 × 289 | أجهزة الكمبيوتر |
| برج | كتلة الأكمام spigot | 2 أجهزة كمبيوتر |
| قاعدة الصلب s | 2 أجهزة كمبيوتر |
| الجزء العلوي من القسم | 2 أجهزة كمبيوتر |
| الرافعة اليدوية ، BA05 2TONS | 2 أجهزة كمبيوتر |
| قسم المفصلات الحنفية ، ارتفاع 1M | 2 أجهزة كمبيوتر |
| الألياف حبال ، BA04،2 طن 3M | 2 أجهزة كمبيوتر |
| طويلة outrigger | 8 أجهزة كمبيوتر |
| ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة
كاملة |

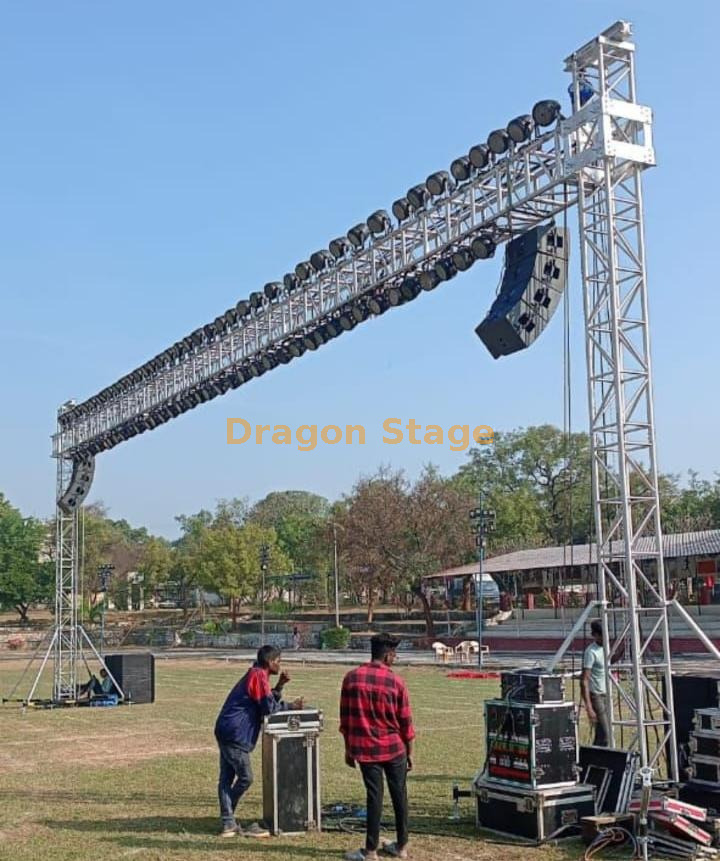

ما هو تروس الإضاءة العملاقة؟
تروس الإضاءة العملاقة عبارة عن هيكل دعم أرضي محمول يتكون من برجين رأسيين متصلين بحزمة تروس أفقية. إنها توفر طريقة آمنة وفعالة لتعليق إضاءة المسرح واللافتات وشاشات LED ومعدات الإنتاج خفيفة الوزن دون الحاجة إلى نقاط تزوير دائمة.
بالمقارنة مع أنظمة الجمالون السقفية الكبيرة، فإن الجمالون القنطري أسرع في التجميع، وأسهل في النقل، ومثالي للمناسبات الداخلية والخارجية المؤقتة.
نظرة عامة على المنتج
يوفر نظام الجمالون القنطري المحمول المصنوع من الألومنيوم أقصى مدى يصل إلى 12 مترًا مع ارتفاع هيكلي يبلغ 6 أمتار . يتيح التصميم المعياري مجموعات مختلفة من العرض والارتفاع، مما يجعله مناسبًا للحفلات الموسيقية والمعارض والمهرجانات وفعاليات الشركات.
يستخدم النظام آلية رفع كتلة الأكمام الاحترافية، مما يتيح رفع العارضة الأفقية بأمان بعد التجميع.
تعرف على المزيد حول حلولنا الهندسية الكاملة:
https://www.dragontruss.com/engineering-solution.html

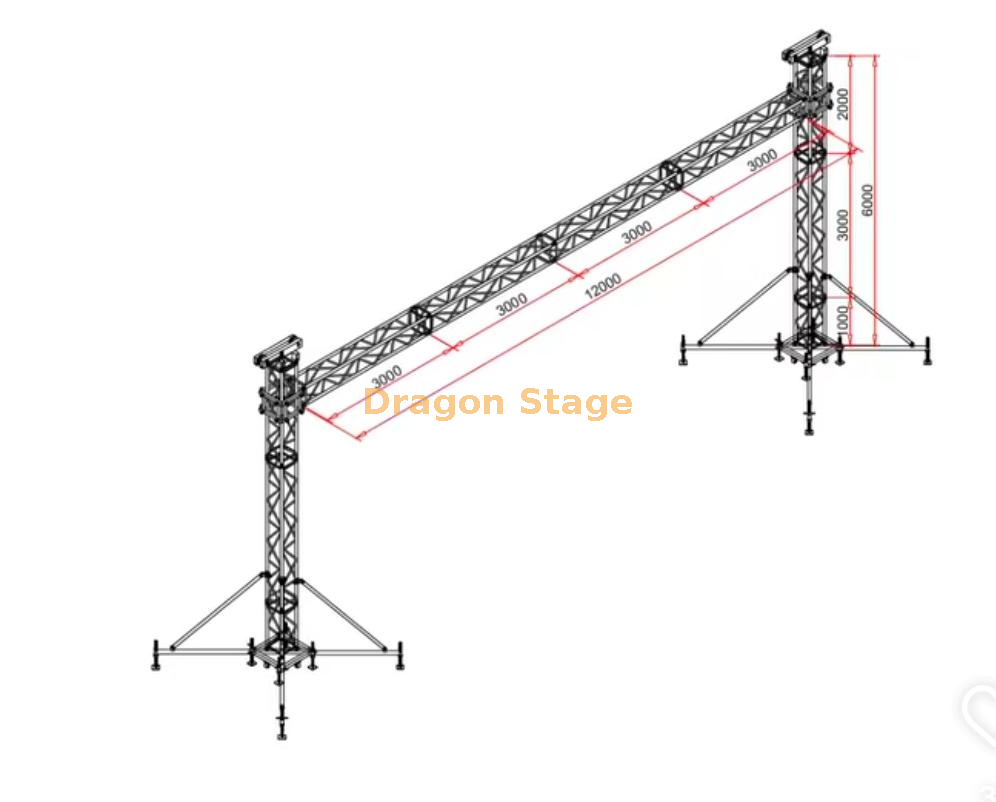

المواصفات الرئيسية
الأبعاد القصوى
العرض: 12 م
الارتفاع: يصل إلى 6 م
تكوينات قابلة للتعديل
العرض: من 3.5 م إلى 12 م
الارتفاع: من 3 م إلى 6 م
المكونات الرئيسية
389 × 389 مم الجمالون شعاع الألومنيوم
289 × 289 مم الجمالون برج الألومنيوم
كتل الأكمام
رافعات سلسلة يدوية 2 طن
قواعد فولاذية
أقسام قاعدة مفصلية
ركائز طويلة
حبال الألياف
وصلات مخروطية كاملة ودبابيس ومشابك أمان
معلومات التعبئة
الوزن: 450 كجم
الحجم: 4 متر مكعب
لماذا تختار نظام تروس العملاقة؟
التثبيت السريع
يسمح نظام رفع كتلة الأكمام للقائمين بالتركيب بتجميع الهيكل على مستوى الأرض قبل رفع العارضة بأمان إلى موضعها.
تعرف على المزيد حول طرق التثبيت:
https://www.dragontruss.com/Installation-Methodology-for-Modular-Stage-Truss-Scaffold-Systems.html
تصميم وحدات
يمكن الجمع بين أطوال الحزم المختلفة وارتفاعات الأبراج لإنشاء تكوينات مناسبة لمختلف الأماكن.
فهم الهندسة المعيارية:
https://www.dragontruss.com/Modular-System-Logic-for-Stage-Truss-Scaffold.html
قدرة ممتازة على الحركة
تم تصميم النظام بأكمله للنقل المتكرر والتجميع السريع، مما يجعله مثاليًا لشركات الإنتاج السياحي وشركات التأجير.
التطبيقات النموذجية
دعم إضاءة الحفلات
مثالية لدعم:
أضواء الرأس المتحركة
تركيبات الاسمية
إضاءة غسيل LED
لافتات المرحلة
https://www.dragontruss.com/Concert-Event.html
أحداث الشركات
مناسبة ل:
المؤتمرات
إطلاق المنتج
مراسم توزيع الجوائز
العروض الداخلية
هياكل مدخل المعرض
يمكن أيضًا استخدام إطار القنطرية على النحو التالي:
بوابة الدخول
منطقة التسجيل
هيكل العلامة التجارية
https://www.dragontruss.com/Exhibition-Booth.html
المنشآت المؤقتة في الهواء الطلق
مع الركائز والصابورة المناسبة، يكون نظام القنطرية مناسبًا للإنتاج المؤقت في الهواء الطلق.
أمثلة التطبيق:
https://www.dragontruss.com/applications.html
الاعتبارات الهندسية
نظام رفع كتلة الأكمام
على عكس إطارات الجمالون الثابتة، تستخدم أنظمة القنطرية كتل الأكمام والرافعات اليدوية لرفع العارضة بعد التجميع. يؤدي ذلك إلى تحسين سلامة التثبيت مع تقليل العمل في الارتفاع.
سعة التحميل
يعتمد الحمل المسموح به على:
طول المدى
حجم الشعاع
ارتفاع البرج
مواقع نقاط التعليق
ظروف الرياح
يجب دائمًا إجراء حسابات التحميل قبل التثبيت.
https://www.dragontruss.com/load-analogy-for-modular-stage-systems.html
الاستقرار الهيكلي
تعمل الركائز الطويلة على تحسين الاستقرار بشكل كبير من خلال زيادة مساحة الدعم الفعالة.
عندما يكون التثبيت على الأرض غير ممكن، ينبغي النظر في أنظمة الصابورة.
توصيات السلامة:
https://www.dragontruss.com/safety-standards-engineering-constraints.html
جودة المواد
يتم تصنيع نظام الجمالون من سبائك الألومنيوم الهيكلية عالية القوة، مما يوفر أداءً ممتازًا للقوة إلى الوزن ومقاومة للتآكل.
يتعلم أكثر:
https://www.dragontruss.com/Aluminum-Material-Guide-for-Truss-Systems-Structural-Properties-Grade-Comparison-Engineering-Applications-id41161655.html
التعليمات
هل يمكن تخصيص العرض والارتفاع؟
نعم. يمكن تخصيص كل من الارتفاع وارتفاع البرج وفقًا لمتطلبات المشروع.
هل يمكن أن يدعم هذا شاشات LED؟
نعم، بشرط أن يكون الهيكل مصمماً وفقاً لظروف التحميل والرياح المطلوبة.
هل هذا مناسب للاستخدام الخارجي؟
نعم. يجب استخدام ركائز أو صابورة أو مثبتات أرضية مناسبة وفقًا لظروف الموقع.
ما هو الفرق بين الجمالون العملاقة وتروس السقف؟
تدعم الجمالونات العملاقة المعدات التي تستخدم هيكلًا بسيطًا مكونًا من برجين، بينما تتضمن الجمالونات السقفية إطارًا كاملاً للسقف قادرًا على دعم أنظمة أكبر للإضاءة والحماية من الطقس.
