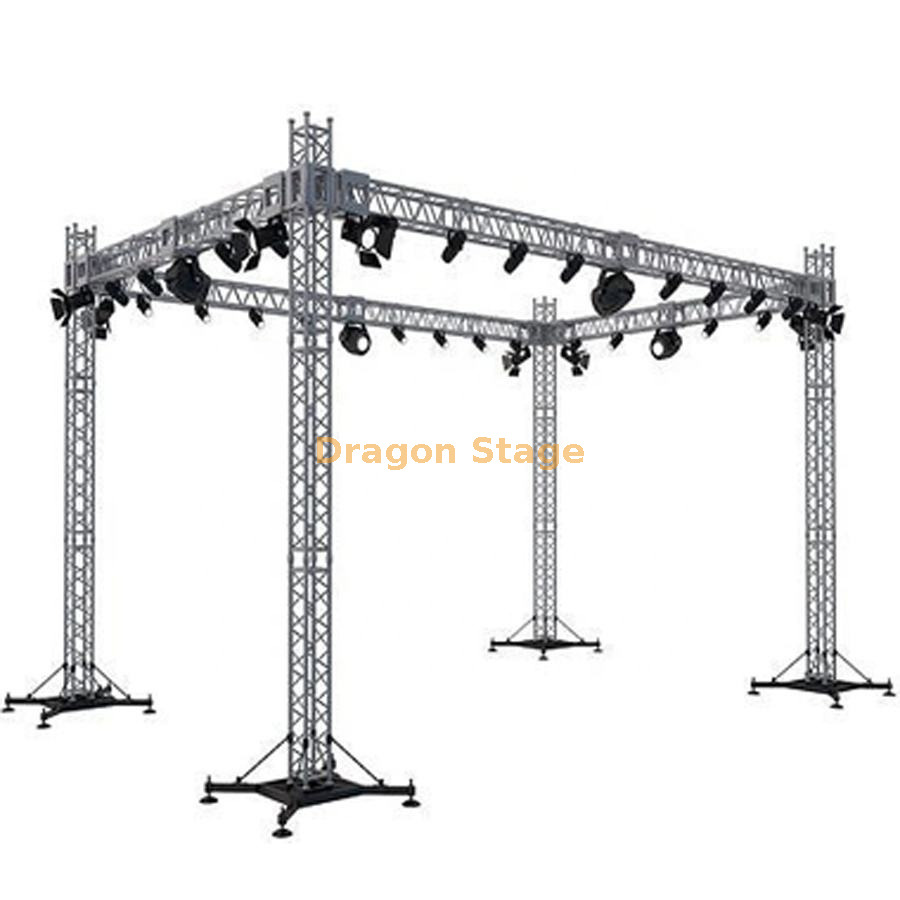

نظام تروس الإضاءة المصنوع من الألومنيوم عبارة عن هيكل دعم أرضي مرتفع بعرض 8 م × 6 م × 7 م ، تم بناؤه بتروس حنفية 290 مم ، مصمم لإضاءة المسرح الاحترافية والحفلات الموسيقية وتزوير الأحداث الخارجية التي تتطلب قدرة تحميل عالية وثبات هيكلي.
وزن التعبئة: 900 كجم
حجم التعبئة: 7cbm
غرض | المواصفات (الجمالون squre) | كتي | ||||||
طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
8.00 م شعاع (أمامي) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||||
1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
6.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
6.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 8pcs | |||
2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
شعاع مكعب | 6 وجوه | CS289 × 289 | 0pcs | |||||
برج الإطار | كتلة الأكمام spigot | 4pcs | ||||||
قاعدة الصلب s | 4pcs | |||||||
الجزء العلوي من القسم | 4pcs | |||||||
الرافعة اليدوية ، BA05 2TONS | 4pcs | |||||||
قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs | |||||||
الألياف حبال ، BA04،2 طن 3M | 4pcs | |||||||
طويلة outrigger | 16pcs | |||||||
نظام تروس الإضاءة المصنوع من سبائك الألومنيوم عبارة عن هيكل تروس دعم أرضي واسع النطاق مصمم لإنتاج الأحداث الاحترافية. مع حجم إجمالي يبلغ 8 أمتار، وعمق 6 أمتار، وارتفاع 7 أمتار ، فإنه يوفر إطارًا مستقرًا ومرتفعًا لتركيبات الإضاءة وشاشات LED والمعدات الصوتية.
تم إنشاء هذا النظام باستخدام تروس حنفية مقاس 290 مم ، ويوفر توازنًا موثوقًا بين القوة الهيكلية والمرونة المعيارية. إنه ينتمي إلى الفئة القياسية لأنظمة تروس الإضاءة ويمكن تهيئتها ضمن أنظمة تروس أوسع لإعدادات الأحداث القابلة للتطوير.
من أجل السلامة الهيكلية، تعد سعة الحمولة وأداء الامتداد أمرًا بالغ الأهمية. يتبع هذا النظام المبادئ الهندسية الموضحة في تحليل الأحمال لأنظمة المراحل المعيارية ويتوافق مع معايير السلامة والقيود الهندسية ، مما يضمن التشغيل الآمن تحت الأحمال الديناميكية مثل حركة الإضاءة وقوى الرياح.
يعتمد التصميم منطق الاتصال المعياري بناءً على تصميم النظام المعياري ، مما يسمح بالتجميع الفعال باستخدام وصلات الحنفية والدبوس. يمكن الرجوع إلى سير عمل التثبيت في منهجية التثبيت.
هذا النظام مناسب بشكل خاص لـ:
أجهزة إضاءة الحفلات الكبيرة
مراحل المهرجان في الهواء الطلق
هياكل المعارض والفعاليات
أنظمة الدعم الأرضي بشاشات LED
يمكنك استكشاف التطبيقات الكاملة في حلول الحفلات والفعاليات وأنظمة الجمالون الخاصة بالفعاليات.
الأداء المادي هو عامل رئيسي آخر. يستخدم هذا النظام سبائك الألومنيوم المعتمدة، كما هو موضح في مواد الألومنيوم المعتمدة ومقارنة الألومنيوم 6061-T6 مع 6082-T6.
للحصول على حلول التدريج الكاملة، يمكن دمج نظام الجمالون هذا مع منصات المسرح لإنشاء هيكل أداء موحد.
نطاق كبير: عرض 8 متر لتغطية الإضاءة الاحترافية
عمق مستقر: هيكل 6 متر يحسن توزيع الحمل
الارتفاع: 7 م للإضاءة المرتفعة وتأثيرات المسرح
تروس حنفية 290 مم: نظام معياري متوافق مع معايير الصناعة
تصميم الدعم الأرضي: لا يتطلب تركيب السقف
مناسبة للتطبيقات الخارجية والثقيلة
بالمقارنة مع أنظمة الجمالون الأصغر، فإن هيكل الدعم الأرضي الذي يبلغ طوله 8 أمتار يقدم اعتبارات هندسية إضافية:
السيطرة على الامتداد مقابل الانحراف
استقرار البرج العمودي ودعم القاعدة
مقاومة حمل الرياح (أمر بالغ الأهمية للأحداث الخارجية)
توزيع الأحمال عبر الحزم الأفقية
لفهم تقني أعمق:
تؤثر هذه العوامل بشكل مباشر على السلامة والأداء على المدى الطويل.
يعتبر نظام الجمالون الإضاءة 8 م × 6 م × 7 م مثاليًا لـ:
أنظمة إضاءة مسرح الحفلات
مهرجانات موسيقية في الهواء الطلق
هياكل المعارض والمعارض التجارية
تركيب شاشات LED كبيرة
جولة إعدادات الإنتاج
يمكن العثور على المزيد من السيناريوهات في تطبيقات الجمالون الإضاءة وتطبيقات مرحلة الحدث.
يبلغ عرضه 8 م × عمق 6 م × ارتفاع 7 م ، وهو مصمم لتطبيقات الأحداث واسعة النطاق.
يستخدم النظام تروس حنفية 290 مم ، وهو معيار يستخدم على نطاق واسع في تجهيز الأحداث.
نعم، إنه مصمم للمناسبات الخارجية، ولكن التثبيت السليم والتحكم في الحمل يجب أن يتبع معايير السلامة.
