كيف يتطور مكان كبير مؤقت للحفلات الموسيقية من الحماية الأرضية والتركيب الهيكلي إلى الصوت والفيديو والجاهزية التشغيلية

يمكن أن تبدو مرحلة الحفلة الموسيقية المكتملة في الاستاد وكأنها منشأة واحدة موحدة.

من منطقة الجمهور، قد يبدو المكان وكأنه يتكون من مسرح رئيسي واحد محاط بشاشات LED ومكبرات صوت معلقة ومعدات إضاءة وأبراج إنتاج ومرافق مؤقتة خلف الكواليس.

ومع ذلك، من الناحية الهندسية، فإن المكان المكتمل ليس هيكلًا واحدًا.

إنه نظام بنية تحتية مؤقت منسق يتم تجميعه من خلال تسلسل يتم التحكم فيه بعناية.

قد يشمل المكان النهائي ما يلي:

• سقف المسرح الرئيسي الهيدروليكي.

• منصة مرحلة وحدات.

• هياكل دعم Ringlock المستقلة.

• جدران LED كبيرة.

• أنظمة صفيف الخطوط الرئيسية والمساعدة.

• تتابع أبراج السماعات.

• واجهة هيكل السيطرة على المنزل.

• ممشى المؤدي والمرحلة الثانوية.

• أنظمة الجلوس المؤقتة وتداول الجمهور.

• خيام خلف الكواليس ومناطق الخدمة.

• الصابورة والأسلاك والأرضيات الواقية.

يجب بناء كل هيكل في الوقت الصحيح. يجب إكمال بعض المكونات قبل البدء بالمكونات الأخرى، بينما يمكن تنفيذ الأنشطة الأخرى في وقت واحد في مناطق منفصلة من الملعب.

يستند هذا المقال إلى ملاحظتين هيكليتين تم إجراؤهما أثناء بناء ملعب كبير للحفلات الموسيقية في قوانغتشو.

تمت أول ملاحظة للموقع في 11 يوليو ، عندما كانت العديد من الأنظمة الهيكلية الأولية لا تزال مكشوفة.

حدث الثاني في 16 يوليو , عندما تكون المرحلة الرئيسية, هياكل Ringlock, برج FOH, أبراج التتابع والهياكل المساعدة قد تشكلت إلى حد كبير, ولكن قبل أن تخفي كابلات الإضاءة النهائية, الكسوة الزخرفية, الستائر والعلامات التجارية للحدث الهندسة الأساسية.

لم يكن الغرض تصوير الأداء النهائي.

كان لفهم كيف تم بناء المكان.

أفضل وقت لدراسة هيكل الحفلة الموسيقية ليس عندما يبدو المكان مكتملاً. يحدث ذلك عندما تظل مسارات التحميل والاتصالات وأنظمة الدعم وتسلسل التثبيت مرئية.

تم تقديم العلاقة الشاملة بين المكونات الرئيسية للمكان في فهم تخطيط حفلة موسيقية كبيرة في الاستاد . تتبع هذه المقالة هذه المكونات من خلال تسلسل بنائها.

طريقة المراقبة الهندسية

وقد أظهرت الزيارتان للموقع مراحل مختلفة من البناء.

الملاحظة الأولى – 11 يوليو

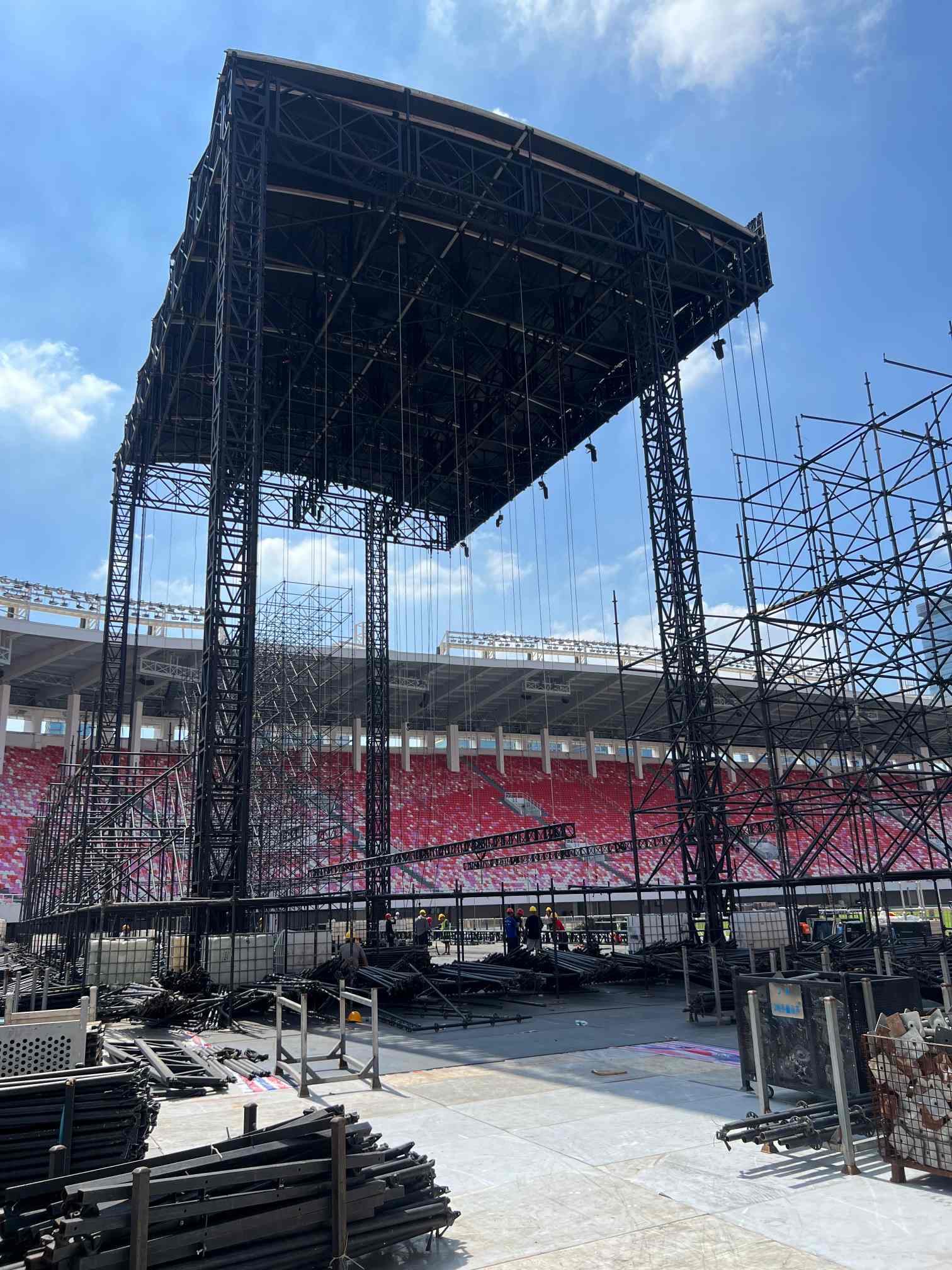

خلال الزيارة الأولى، كانت الأنظمة الهيكلية الرئيسية لا تزال في طور التشكيل.

العمل المرئي شمل:

• هيكل سقف المرحلة الرئيسية الهيدروليكية.

• منصة المسرح الرئيسية.

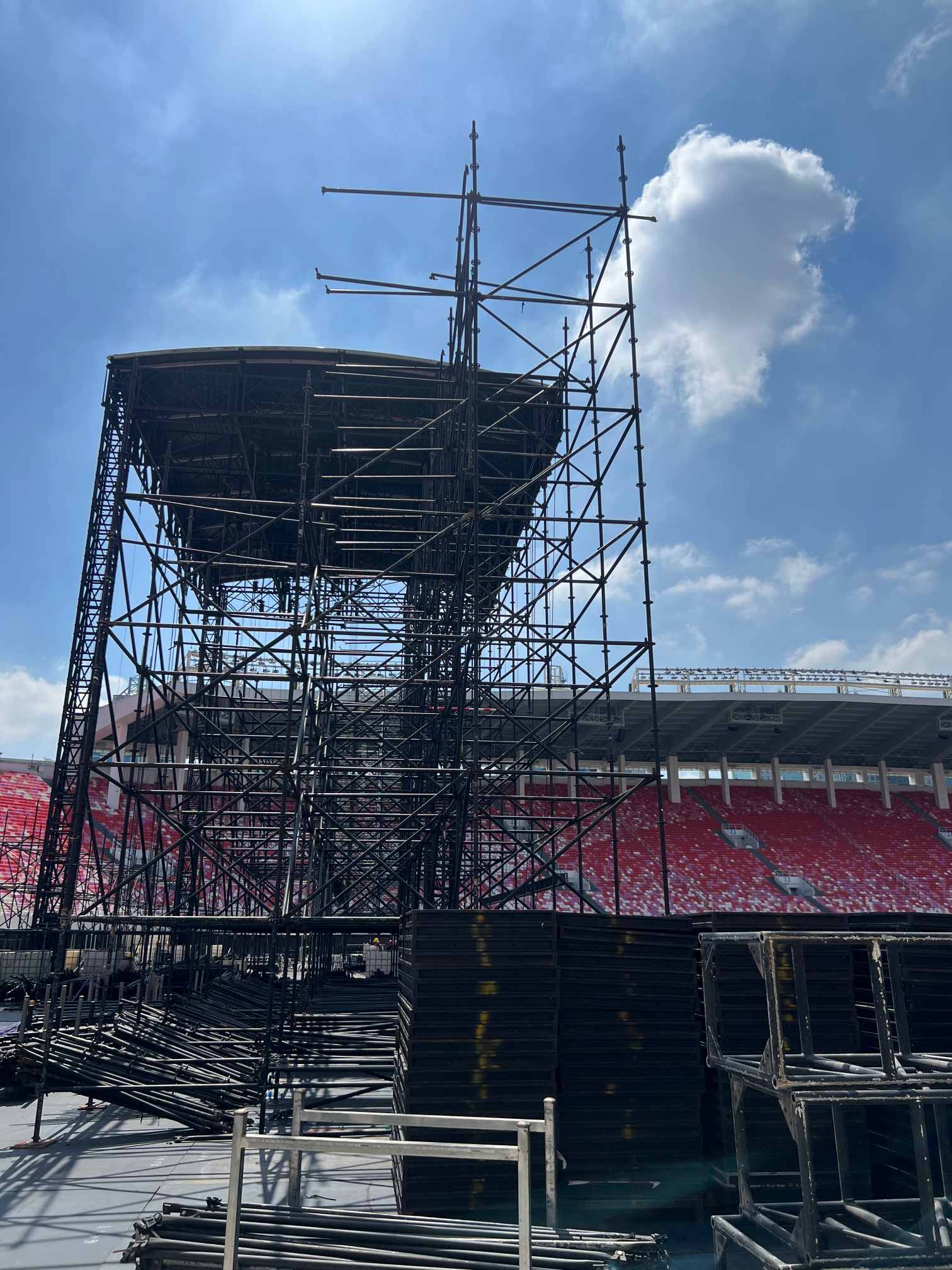

• هياكل Ringlock المبكرة بجانب المسرح الرئيسي.

• المناطق الهيكلية الأولية لدعم LED ومكبرات الصوت.

• هياكل الإنتاج المساعدة المطورة جزئيا.

• التوصيلات المكشوفة والأنظمة الأساسية.

في هذه المرحلة، لم تكن العديد من الأنظمة الثانوية قد أخفت الإطار الهيكلي بعد.

كان من الأسهل تحديد العلاقة بين القواعد الفولاذية والأعمدة الرأسية ومكونات الرفع الهيدروليكي وإطارات السقف المصنوعة من الألومنيوم وأنظمة دعم Ringlock.

الملاحظة الثانية – 16 يوليو

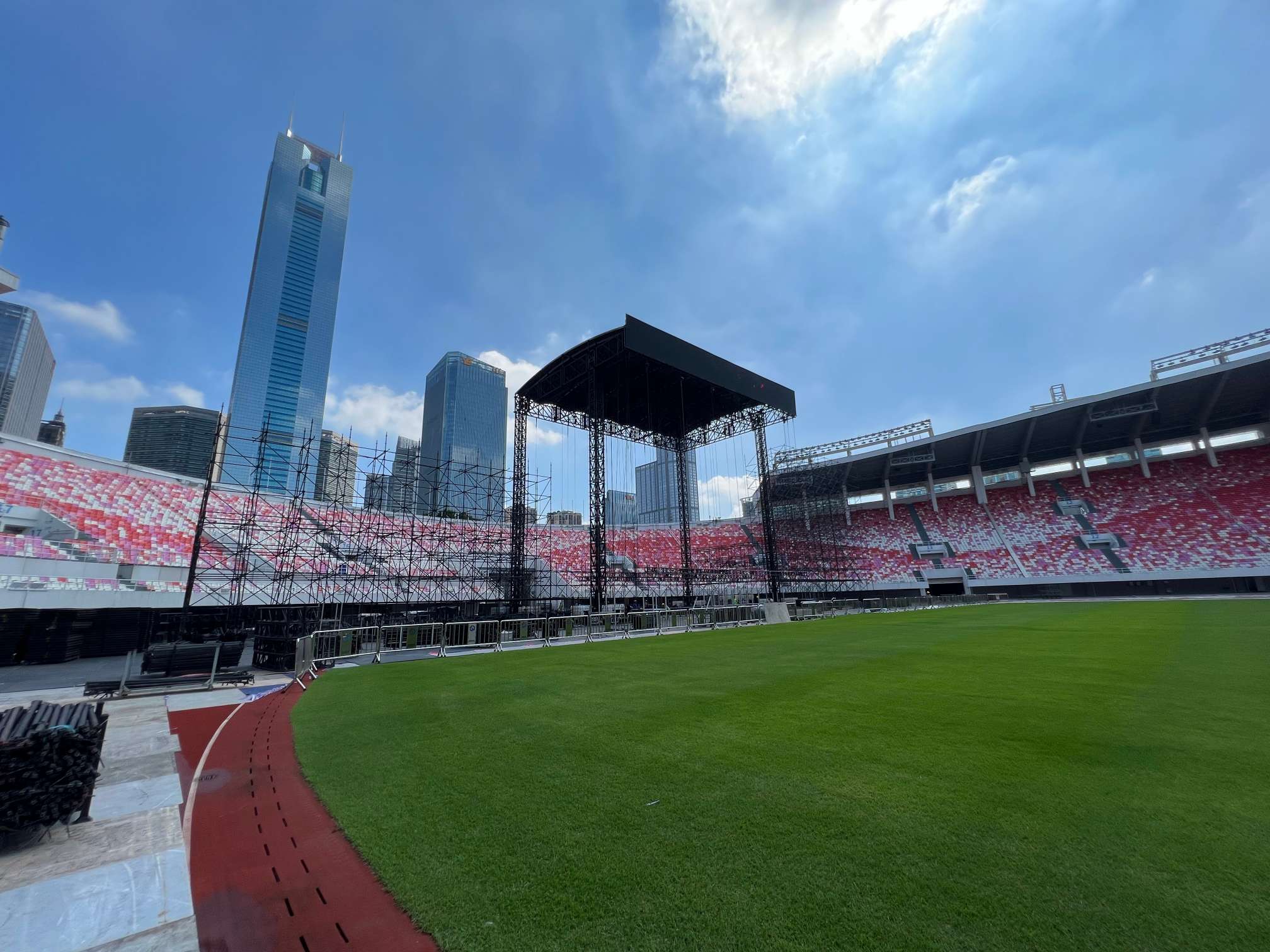

وبحلول الزيارة الثانية، كان المكان قد تطور بشكل كبير.

وكانت الأنظمة التالية مرئية في شكل أكثر اكتمالا:

• الانتهاء من المخطط الهيكلي للمرحلة الرئيسية.

• أبراج Ringlock الجانبية تدعم أجهزة LED والصوت.

• هيكل FOH.

• تتابع أبراج السماعات بالقرب من وسط الملعب.

• ممشى المؤدي الرئيسي.

• المرحلة الثانوية الدائرية.

• منصات الإضاءة الجانبية.

• خيام خلف الكواليس وطرق الوصول.

• المزيد من تركيبات LED ومكبرات الصوت.

كان المكان ناضجًا من الناحية الهيكلية ولكنه لم يصل بعد إلى النقطة التي يخفي فيها الانتهاء من الإنتاج تفاصيل البناء.

بعد هذه المرحلة، ستغطي أنوال الكابلات وتركيبات الإضاءة وستائر المسرح واللوحات الزخرفية والعلامات التجارية للحدث والمرفقات التشغيلية الهيكل الأساسي تدريجيًا.

على الرغم من أن المكان سيصبح أكثر اكتمالا من الناحية البصرية، إلا أنه سيصبح أقل فائدة لدراسة المنهجية الهندسية.

البناء هو سلسلة من الأنظمة المترابطة

لا يتم بناء الحفل الموسيقي في الملعب من خلال إكمال هيكل واحد ثم الانتقال إلى الهيكل التالي في خط مستقيم بسيط.

عادةً ما تتداخل العديد من مسارات العمل.

على سبيل المثال:

• قد يتم تجميع السقف الرئيسي أثناء تشييد أبراج Ringlock.

• قد تستمر الحماية الأرضية في المناطق التي سيتم فيها تركيب هياكل FOH والترحيل لاحقًا.

• قد يتم تركيب سطح المسرح أثناء إعداد تجهيزات السقف.

• قد يتم الانتهاء من إطارات دعم LED قبل وصول خزانات LED.

• يمكن تركيب الخيام خلف الكواليس أثناء تشغيل نظام الصوت الرئيسي.

ومع ذلك، فإن البناء العام يتبع تبعية منطقية:

إعداد المكان ↓ المسح وتحديد المواقع الهيكلية ↓ هيكل المرحلة الأولية ↓ أنظمة دعم السقف والقفل الحلقي ↓ الممشى وأبراج FOH وأبراج التتابع ↓ تركيب LED والصوت والإضاءة ↓ خلف الكواليس والبنية التحتية التشغيلية ↓ الصابورة وفحوصات السلامة والإعداد النهائي

ويخضع التسلسل لمبدأ عملي واحد:

يجب إنشاء الهياكل التي تحدد الشكل الهندسي وتحمل الأحمال الكبيرة قبل تركيب المعدات والتشطيبات وأنظمة التشغيل.

المرحلة الأولى - الوصول إلى الاستاد والحماية الأرضية ومناطق العمل

قبل إنشاء الهيكل الرئيسي، يجب على فريق البناء تحويل الملعب من مكان رياضي إلى موقع بناء مؤقت.

وهذه ليست مجرد مهمة لوجستية.

وهي المرحلة الهندسية الأولى.

حماية سطح الملعب الحالي

قد يحتوي الملعب على:

• العشب الطبيعي أو الاصطناعي.

• مسارات الجري.

• قنوات الصرف الصحي.

• خدمات تحت الأرض.

• مقاعد ثابتة.

• أنفاق الوصول.

• البنية التحتية القائمة للكهرباء والاتصالات.

يمكن للمعدات الثقيلة والرافعات الشوكية والشاحنات والرافعات ولوحات القاعدة وأنظمة الصابورة أن تلحق الضرر بهذه الأسطح إذا تم تطبيق الأحمال مباشرة.

ولذلك يتم تركيب الحماية الأرضية قبل دخول المكونات الرئيسية إلى الملعب.

في المشروع المرصود، تم استخدام العديد من طبقات الحماية ومواد التغطية المؤقتة في جميع أنحاء مناطق الميدان والمضمار. وكان هدفهم هو:

• فصل معدات البناء عن سطح الملعب.

• توزيع أحمال العجلة ولوحة القاعدة.

• تقليل تآكل السطح.

• توفير طرق عمل مؤقتة.

• حماية السطح من المطر والطين.

• إنشاء مسارات أكثر استقرارًا للتعامل مع المواد.

تم شرح إستراتيجية الحماية بشكل أكثر تحديدًا في المقالة الخاصة بكيفية حماية أسطح الاستاد أثناء إنشاء الحفلة الموسيقية المؤقتة.

إنشاء مسارات المواد والمركبات

لا يبدأ البناء مباشرة في موضع المرحلة النهائية.

يجب أولاً تفريغ المواد وفرزها ونقلها عبر الملعب.

هناك حاجة إلى طرق مؤقتة من أجل:

• الشاحنات.

• الرافعات الشوكية.

• الرافعات المتنقلة.

• عربات المواد.

• مكونات المرحلة.

• حزم الجمالون.

• معايير Ringlock ودفاتر الأستاذ.

• خزائن LED.

• أنظمة الصوت.

• خزانات الصابورة.

يجب أن يتجنب المسار التعارض بين معالجة المواد والأعمال الهيكلية المكتملة.

يمكن أن يتسبب تسلسل التسليم السيئ التخطيط في احتجاز المكونات خلف الهياكل الجاهزة أو إجبار المعدات الثقيلة على الانتقال عبر المناطق التي تم الانتهاء منها بالفعل.

إنشاء مناطق بناء منفصلة

وينقسم المكان إلى مناطق البناء الوظيفية، بما في ذلك:

• المرحلة الرئيسية.

• أجنحة المرحلة.

• الممشى.

• فوه.

• أبراج التتابع.

• جلوس الجمهور.

• وراء الكواليس.

• تخزين المعدات.

• وصول السيارة.

• طرق التنقل في حالات الطوارئ.

يحدد هذا التقسيم المبكر كيفية اتصال الأنظمة اللاحقة.

لا يمكن وضع المسرح الرئيسي بشكل مستقل عن الممشى أو خط رؤية FOH أو تغطية مكبر الصوت أو خطة توزيع الجمهور.

وهذا هو أحد أسباب اختيار الملاعب في كثير من الأحيان للإنتاجات الكبيرة: فهي توفر الوصول المتحكم فيه، والحركة الحالية، والبنية التحتية للجلوس ومناطق العمل الكبيرة، كما تمت مناقشته في لماذا يتم بناء مسارح الحفلات الموسيقية الكبيرة داخل الملاعب؟.

المرحلة الثانية - المسح والتحكم في الخط المركزي وتحديد المواقع الهيكلية

بمجرد حماية منطقة العمل، يجب نقل هندسة المسرح من الرسومات إلى أرضية الملعب.

هذه هي مرحلة المسح.

إنشاء خط مركز المرحلة

خط الوسط هو المرجع الأساسي للمرحلة الرئيسية.

يتحكم في العلاقة بين:

• السقف.

• جدار LED الرئيسي.

• ممشى الممثل.

• المرحلة الثانوية الدائرية.

• فوه.

• تخطيط الجمهور.

• مواقف الكاميرا.

إذا كان خط الوسط غير صحيح، فإن الخطأ يؤثر على المكان بأكمله.

لهذا السبب، لا يتم تحديد موقع المسارح الكبيرة من خلال مواءمتها بصريًا مع الملعب.

وهي تقع من خلال النقاط المرجعية المقاسة.

تحديد موقع الأعمدة الرئيسية

بعد إنشاء خط الوسط، يتم تحديد مواضع العمود الرئيسي.

تحدد هذه النقاط:

• عرض السقف.

• عمق السقف.

• افتتاح المرحلة.

• العلاقة الجانبية.

• هندسة الرفع الهيدروليكي.

• موقف المئزر.

يجب أن تشكل أعمدة السقف الأربعة الأساسية شكلًا هندسيًا مستطيلًا يمكن التحكم فيه قبل بدء التجميع الرأسي.

تحديد المواقع الهياكل الثانوية

ويمتد نفس النظام المرجعي إلى:

• هياكل Ringlock الجانبية.

• فوه.

• أبراج التتابع.

• الممشى.

• منصات الإضاءة.

• مداخل خلف الكواليس.

• جلوس الجمهور.

على الرغم من أنه قد يتم تركيب هذه الهياكل لاحقًا، إلا أنه يجب تحديد مواقعها مبكرًا.

وهذا يمنع حدوث تعارضات لاحقة مثل:

• FOH يعيق خطوط رؤية الجمهور الرئيسي.

• أبراج التتابع تتعارض مع أماكن الجلوس.

• سلالم الممشى تدخل مسارات الكاميرا.

• تداخل هياكل Ringlock مع مخارج الطوارئ.

• أسلاك الرجل تدخل مناطق التداول.

المرحلة الثالثة - بناء منصة المسرح الرئيسية

تحدد منصة المسرح الرئيسية مستوى العمل الأساسي لفناني الأداء ومعدات الإنتاج.

اعتمادًا على المشروع، قد يتم بناء المنصة قبل أو أثناء أو بعد التثبيت المبكر لعمود السقف.

إنشاء مستوى الأداء الرئيسي

يجب أن توفر منصة المسرح ما يلي:

• سطح مستوى الأداء.

• القدرة التحميلية لفناني الأداء والمعدات.

• دعم لجدار LED الخلفية الرئيسية.

• طرق الوصول من وراء الكواليس.

• اتصال بالسلالم والمنحدرات.

• واجهات مع الممشى.

تم وضع شاشة LED الخلفية الرئيسية التي تمت ملاحظتها في هذا المشروع مباشرة على منصة المسرح بدلاً من تعليقها بالكامل من السقف.

هذا يعني أن سطح المسرح لم يكن مجرد سطح أداء. لقد أصبح أيضًا جزءًا من مسار تحميل LED.

كان مسار التحميل تقريبًا:

خزانات LED الرئيسية ↓ قاعدة LED أو إطار الدعم ↓ سطح المسرح الرئيسي ↓ البنية التحتية للمسرح ↓

وهذا يختلف عن شاشات LED الجانبية التي تعتمد على هياكل Ringlock. يتم فحص طرق دعم LED الثلاثة في المقالة المنفصلة كيف يتم دعم شاشات LED الكبيرة؟

بناء الوصول وراء الكواليس

يجب أن تتصل المنصة بـ:

• سلالم وصول المؤدي.

• سلالم الخدمة .

• منحدرات المعدات.

• خيام خلف الكواليس.

• مجالات العمل الفني.

• مخارج الطوارئ.

ويجب تركيب هذه التوصيلات قبل أن يصبح المكان مزدحمًا بالكابلات والمعدات.

ترك مساحة لأنظمة الإنتاج

قد يحتوي الجانب السفلي والخلفي من المسرح على:

• توزيع الطاقة.

• خطوط الإشارة.

• المكونات الميكانيكية.

• تخزين.

• طرق الكابلات.

• ممرات الوصول.

ولذلك لا يمكن التعامل مع الهيكل ككتلة صلبة.

إنها مساحة وظيفية مع إمكانية التحكم في الوصول ومتطلبات الخدمة.

المرحلة الرابعة - تركيب هيكل سقف المرحلة الرئيسية الهيدروليكية

كان السقف الهيدروليكي هو النظام الهيكلي الأساسي للمرحلة الرئيسية.

اتبع بناءه تسلسلًا أكثر تفصيلاً من بقية المكان لأنه تضمن قواعد فولاذية وأعمدة معيارية ومعدات رفع هيدروليكية ومجموعة سقف منحني خفيف الوزن.

يتم فحص الطريقة الكاملة في كيف يتم إنشاء المسرح الرئيسي لحفلة موسيقية كبيرة؟ ، بينما يتم تلخيص التسلسل الرئيسي هنا.

تركيب القواعد الفولاذية

تحدد القواعد الرئيسية موضع أعمدة السقف.

يجب عليهم توفير:

• سطح تحمل مستقر.

• نقاط اتصال للأعمدة.

• واجهات للمعدات الهيدروليكية.

• التحكم في نقل الأحمال الرأسية والجانبية.

يتم فحص المواقع الأساسية قبل تثبيت أقسام العمود الأول.

تثبيت أقسام العمود الأول

يتم إنشاء أقسام العمود الأولية على ارتفاع منخفض نسبيًا.

في هذه المرحلة، يمكن للعمال تجميع وفحص الوصلات الهيكلية السفلية من الأرض أو المنصات المنخفضة المستوى.

تركيب اسطوانات الرفع الهيدروليكية

تم دمج الأسطوانات الهيدروليكية في نظام رفع السقف.

لا يتمثل دورهم في البقاء كدعم هيكلي وحيد للسقف النهائي. أنها توفر طريقة يمكن التحكم فيها لرفع السقف أثناء تركيب أقسام أعمدة إضافية.

إضافة المزيد من أقسام العمود

لم يتم تجميع السقف عند ارتفاعه النهائي من البداية.

بدلاً من ذلك، تم بناؤه على ارتفاع عمل أقل ويتم رفعه على مراحل.

التسلسل المبسط هو:

تثبيت الأعمدة الأولية على الأرض ↓ تجميع هيكل السقف منخفض المستوى ↓ تشغيل نظام الرفع الهيدروليكي ↓ رفع السقف ↓ إدخال أقسام عمود إضافية ↓ كرر ذلك حتى الوصول إلى الارتفاع المطلوب

وهذا يقلل من كمية التجميع عالي المستوى المطلوب.

كما يسمح أيضًا بإعداد مكونات السقف الرئيسية وأنظمة التجهيز بالقرب من الأرض.

تركيب عوارض السقف الرئيسية

تربط عوارض السقف الأعمدة وتحدد محيط السقف الرئيسي.

يتلقون الأحمال من:

• نظام السقف المنحني.

• هياكل المئزر.

• نقاط تزوير.

• معدات الإضاءة.

• مكبرات الصوت المعلقة.

• إطارات دعم LED.

• نسيج السقف.

السقف أعلى من جدار LED الخلفي لأنه مصمم وفقًا لمتطلبات الإنتاج والتجهيز هذه بدلاً من الارتفاع المرئي للشاشة فقط.

المرحلة الخامسة - تجميع نظام السقف الألومنيوم المنحني

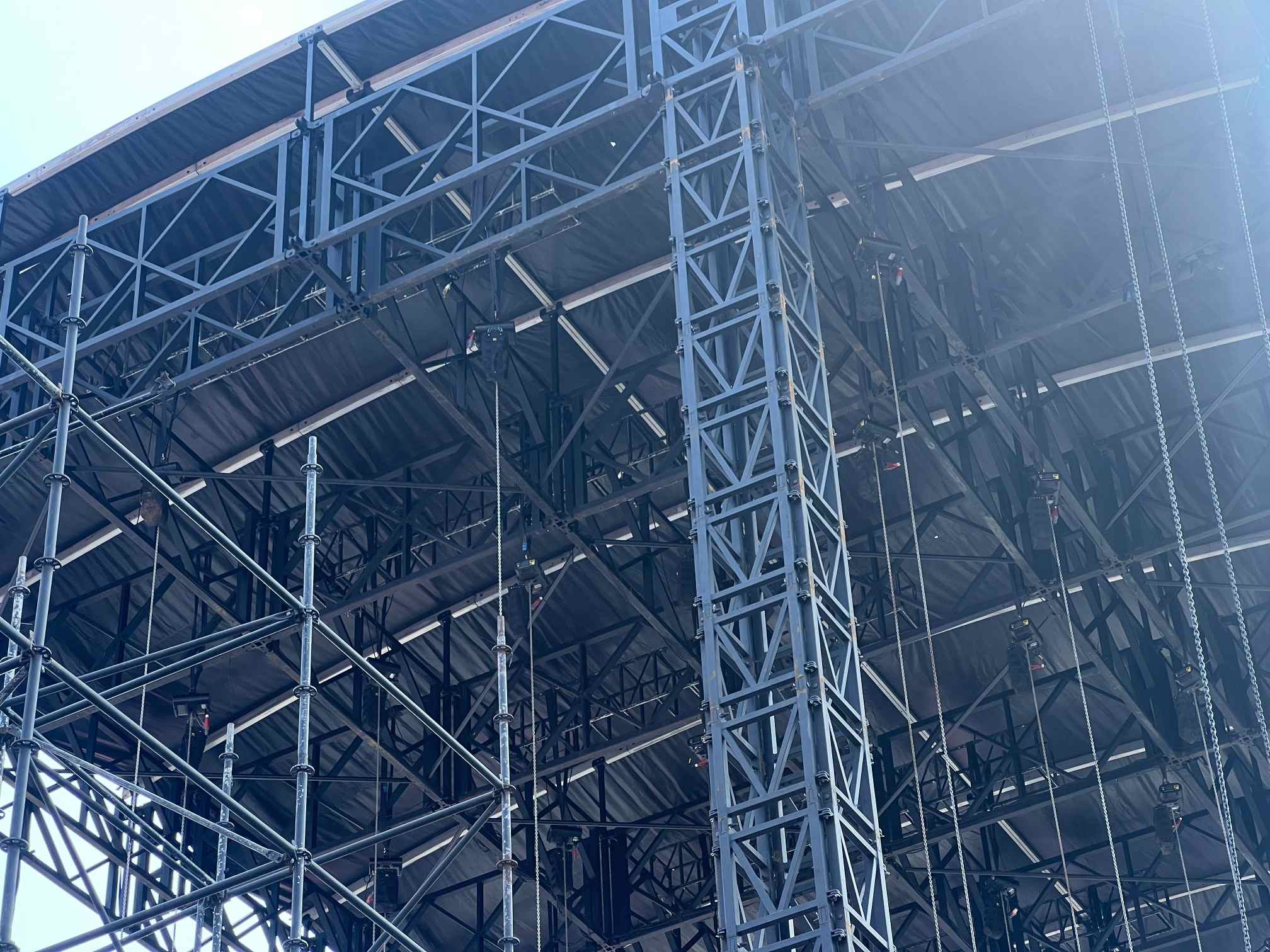

فوق هيكل السقف الهيدروليكي الفولاذي، تم تركيب إطار سقف منحني أخف وزنًا مصنوع من الألومنيوم.

لم يكن نظام السقف هذا وحدة واحدة ملحومة.

وهي تتألف من أقسام ألومنيوم معيارية مجمعة بوصلات مثبتة بمسامير.

هيكل السقف الطبقات

مسار التحميل الملحوظ كان:

غشاء السقف PVC ↓ سحب الخيمة كيدر ↓ إطار السقف المنحني من الألومنيوم المثبت بمسامير ↓ دعامات عمود الشوكة الفولاذية ↓ عوارض السقف الهيدروليكية ↓ الرئيسية

تؤدي كل طبقة وظيفة مختلفة.

• يوفر غشاء PVC الحماية من الطقس.

• احتفظت ملفات Keder بالغشاء وشدته.

• يعمل الإطار المنحني المصنوع من الألومنيوم على تقليل الحمل الميت على السقف.

• تدعم الشوكة الفولاذية القوى المركزة المنقولة.

• حملت عوارض السقف الهيدروليكية النظام إلى الأعمدة.

تم شرح أسباب هذا الترتيب في لماذا يتم استخدام هياكل السقف المنحنية في مراحل الحفلات الموسيقية؟.

تركيب بروفيلات كيدر وقماش السقف

تم تركيب مقاطع بثق خيمة Keder على طول إطار السقف المصنوع من الألومنيوم.

تم إدخال الحافة المستديرة المعززة للغشاء PVC في قناة الملف الشخصي وتم سحبها على طول السقف.

يجب أن يتطابق عرض الغشاء مع الهندسة المنحنية بشكل وثيق.

إذا كان كبيرًا جدًا، فسيظل السقف فضفاضًا وعرضة لتجميع المياه.

إذا كان صغيرًا جدًا، فسيصبح التثبيت صعبًا أو يمكن أن يتعرض الغشاء للضغط الزائد.

وبالتالي لم يكن الغشاء غطاءً زخرفيًا تم تركيبه بعد الهيكل.

لقد كان مكونًا هندسيًا منسقًا مع هندسة السقف.

المرحلة السادسة - تركيب هياكل السقف والمئزر

قبل أن يصل السقف إلى ارتفاعه النهائي، تم تركيب تجهيزات المعدات حيثما أمكن ذلك.

هذه هي إحدى المزايا الرئيسية لتجميع السقف بالقرب من مستوى الأرض.

إعداد نقاط التزوير

قد يشمل إعداد تجهيزات السقف ما يلي:

• رافعات السلسلة.

• فولاذ الأمان.

• نقاط الإيقاف.

• وصلات الجمالون الإضاءة.

• نقاط تعليق الكابل.

• مواقف تزوير المتحدث.

يؤدي تثبيت هذه المكونات على مستوى منخفض إلى تقليل العمل على ارتفاعات عالية.

بناء المئزر

يمتد المئزر من مقدمة السقف الرئيسي.

في المكان المرصود، كان يؤدي عدة وظائف.

وقدم الدعم ل:

• العناصر الهيكلية للمرحلة الأمامية.

• شاشة LED أفقية طويلة.

• عوارض تعليق ذات صفيف خطي.

• معدات إضافية على حافة السقف.

تم تركيب لافتة LED الطويلة في الجزء الأمامي من السقف على إطار مخصص من الألومنيوم مثبت على عارضة المئزر.

تم تعليق صفائف الخط الأساسي من عوارض ناتئة أسفل المريلة بالقرب من أعمدة المرحلة الرئيسية الخارجية.

يوضح هذا كيف يمكن لمجموعة واحدة على حافة السقف أن تحمل عدة أنظمة، بشرط أن يكون لكل منها نقطة دعم ومسار تحميل محددين بوضوح.

رفع السقف إلى الارتفاع النهائي

بمجرد إعداد هيكل السقف والإطار المنحني والغشاء ومكونات المعدات المختارة، قام النظام الهيدروليكي برفع السقف تدريجيًا.

تم تركيب أقسام أعمدة إضافية حتى الوصول إلى الارتفاع المطلوب.

يجب أن يأخذ تسلسل رفع السقف في الاعتبار ما يلي:

• المستوى الهيكلي.

• محاذاة العمود.

• التزامن الهيدروليكي.

• الاستقرار المؤقت.

• اكتمال الاتصال.

• تغيير التعرض للرياح مع ارتفاع السقف.

المرحلة السابعة - إنشاء هياكل Ringlock على جانب المسرح

أثناء الانتهاء من السقف الرئيسي، تم تشييد هياكل Ringlock الكبيرة على جانبي المسرح.

لم تكن هذه سقالات وصول عادية.

كانت عبارة عن هياكل مؤقتة متعددة الأغراض تدعم:

• شاشات LED كبيرة.

• دعامات صفيف الخط.

• منصات الصيانة.

• الوصول إلى المعدات.

• تداول خلف الكواليس.

• الغرف الفنية والمساحات المغلقة.

تمت مناقشة الدور الهندسي لهذه الأنظمة في كيف تدعم هياكل Ringlock مراحل الحفلات الموسيقية الكبيرة؟.

بناء شبكة Ringlock الكاملة أولاً

كان أحد مبادئ البناء المهمة التي تمت ملاحظتها هو أن هيكل Ringlock تم تجميعه في البداية كشبكة أكثر اكتمالاً.

وهذا يوفر:

• التحكم الهندسي.

• الاستقرار المؤقت.

• منصات العمل المستمر.

• تركيب دعامة أسهل.

فقط بعد إنشاء الحجم الهيكلي الأكبر، تم تعديل أو فتح الخلجان الداخلية لتشكل:

• غرف المعدات.

• الممرات.

• مداخل.

• مناطق دعم LED.

• تداول خلف الكواليس.

وهذا أكثر أمانًا ويمكن التحكم فيه من محاولة إنشاء هيكل معقد بفتحات كبيرة من البداية.

تركيب الدعامات والأعضاء شديدة التحمل

تتطلب أبراج Ringlock الاستقرار الأفقي والرأسي والقطري.

اعتمادًا على الموقع، يشمل الهيكل ما يلي:

• المعايير.

• دفاتر الأستاذ.

• الأقواس القطرية.

• دفاتر الحسابات الثقيلة.

• يدعم الجمالون العلوي.

• لوحات القاعدة.

• قواعد قابلة للتعديل.

• أنظمة الصابورة.

يجب أن يقوم نظام الدعم بنقل الأحمال من شاشات LED ومكبرات الصوت إلى الأسفل عبر شبكة السقالة إلى الأرض.

المرحلة الثامنة - تركيب أنظمة دعم LED

بمجرد استقرار الهياكل الأساسية، يمكن إكمال أنظمة دعم LED.

وقد لوحظت ثلاث طرق مختلفة.

الخلفية الرئيسية LED

تم دعم شاشة الخلفية الأساسية مباشرة من منصة المسرح الرئيسية.

وقد وفر هذا مسار تحميل رأسي قصير ومباشر وسمح بالوصول إلى الصيانة خلف الكواليس.

شاشات LED جانبية للمسرح

تم تركيب الشاشات الموجودة على جانبي المسرح على هياكل Ringlock.

تم تركيب عوارض دعم ذات أنبوب فولاذي مربع في الأسفل لإنشاء خط مرجعي للمستوى.

ساعدت هذه الحزم:

• تصحيح التفاوتات الصغيرة في بناء Ringlock.

• توزيع أحمال الخزانة.

• قم بمحاذاة صف LED الأول.

• منع أخطاء التثبيت التراكمية.

يمكن أن يصبح الخطأ الطفيف في الجزء السفلي من جدار LED كبير أكثر وضوحًا عند إضافة صفوف إضافية.

وبالتالي فإن شعاع الدعم السفلي يعد عنصرًا دقيقًا، وليس مجرد قطعة فولاذية ملائمة.

شاشات LED FOH

كما حمل هيكل FOH شاشات LED على جانبيه الأمامي والخلفي.

خدمت هذه الشاشات وظائف إنتاج وجمهور مختلفة ولكنها اعتمدت على هيكل Ringlock كدعم أساسي لها.

ساحة LED راية

تم تركيب شاشة LED الطويلة فوق فتحة المسرح الرئيسية على إطار من الألومنيوم مثبت على عارضة المئزر.

يعمل نظام الدعم الأخف على تقليل الحمل الميت غير الضروري على السقف مع الحفاظ على المحاذاة عبر عرض المسرح.

يوضح الفرق بين هذه الأنظمة مبدأ أوسع:

يتم تحديد دعم LED وفقًا للوضع الهيكلي، وليس وفقًا لحقيقة أن الجهاز عبارة عن شاشة LED.

المرحلة التاسعة – بناء الممشى والمرحلة الثانوية الدائرية

يمتد ممشى المؤدي من المسرح الرئيسي إلى منطقة الجمهور وينتهي عند مرحلة ثانوية دائرية.

ولم يكن مجرد امتداد زخرفي.

لقد تغير:

• تداول المؤدي.

• تفاعل الجمهور.

• تحديد موضع الكاميرا.

• الحدود الأمنية.

• متطلبات الإضاءة.

• الوصول في حالات الطوارئ.

ربط الممشى بالمنصة الرئيسية

كان على الممشى أن يتماشى مع مستوى الأداء الرئيسي مع البقاء مستقلاً من الناحية الهيكلية بدرجة كافية لاستيعاب هندسته ودعاماته.

تركيب السلالم الجانبية

تم وضع السلالم على جانبي الممشى.

وقد وفرت هذه الوصول لـ:

• فناني الأداء.

• مشغلي الكاميرات.

• موظفي الإنتاج.

• طواقم التثبيت.

• حركة الطوارئ.

بناء مرحلة النهاية الدائرية

أنشأت المنصة الدائرية نقطة محورية داخل منطقة الجمهور.

نظرًا لهندستها وإمكانية رؤيتها، كانت محاذاة حوافها ومستوى سطحها مهمًا بشكل خاص.

فصل منصات الإضاءة القريبة

تم وضع منصتي إضاءة أفقيتين مستقلتين بالقرب من المسرح الرئيسي.

كان الممشى على مستوى مختلف عن هذه الهياكل.

ساعد اختلاف المستوى في تحديد مناطق تشغيلية منفصلة وتقليل احتمالية دخول فناني الأداء عن طريق الخطأ إلى المناطق الفنية.

المرحلة العاشرة – بناء هيكل FOH

تم وضع FOH في منتصف منطقة الجمهور لأن طاقم الإنتاج يحتاج إلى رؤية تمثيلية ووضعية استماع.

تم فحص موقعه ودوره في لماذا يتم وضع FOH في منتصف منطقة الجمهور؟.

يتضمن نظام FOH المرصود ما يلي:

• هيكل Ringlock طويل القامة.

• شاشة LED مواجهة للجمهور.

• شاشة عرض مواجهة للمسرح.

• منصة الكاميرا العليا.

• مواقف الإضاءة.

• المجالات الفنية على مستوى الأرض.

• خيام واقية للمعدات.

بناء البرج الهيكلي

تم تركيب إطار Ringlock قبل تركيب معظم معدات التحكم.

هذا سمح:

• المنصات التي سيتم تشكيلها.

• يجب إعداد نقاط دعم LED.

• سيتم إنشاء مواقف الكاميرا.

• طرق الوصول التي سيتم فحصها.

تركيب خيمة FOH وحماية المعدات

تم وضع خيمة أكبر أمام المنطقة الوظيفية FOH أو داخلها، في حين قامت الخيام الأصغر بحماية المعدات على مستوى الأرض.

في الظروف الممطرة، تحمي هذه العبوات:

• لوحات المفاتيح.

• معدات توزيع الطاقة.

• أنظمة الإشارة.

• معدات الشبكة.

• المشغلين الفنيين.

تركيب الشاشات ومنصات الكاميرا

بمجرد استقرار برج Ringlock، يمكن تركيب شاشات LED الأمامية والخلفية ومنصة الكاميرا المرتفعة.

ولذلك تطور FOH من برج هيكلي إلى مركز إنتاج متعدد الوظائف.

المرحلة 11 – بناء أبراج مكبرات الصوت

تم وضع أبراج التتابع على جانبي المنطقة الوسطى من الملعب.

كان ارتفاع كل برج حوالي 20 مترًا ويحمل مجموعتين من الخطوط.

قامت هذه الهياكل بتوسيع التغطية الصوتية لتشمل مناطق الجمهور التي لا يمكن خدمتها بالتساوي من خلال صفائف المسرح الرئيسية وحدها.

تم شرح وظيفتها الهندسية في لماذا نحتاج إلى أبراج سماعات التتابع؟.

بناء قاعدة البرج

كان على قاعدة البرج إنشاء:

• بصمة مستقرة.

• دعم عمود المستوى.

• اتصالات للأقواس القطرية.

• نقاط تمديد الصابورة.

• هندسة مرسى الأسلاك.

تركيب البرج العمودي

برج التتابع المرصود المستخدم:

• أقسام البرج العمودي من الألومنيوم الثقيل.

• مكونات علوية وقاعدية من الفولاذ.

• ثمانية أقواس قطرية تربط منطقة القاعدة بالبرج.

• مواقف الصابورة الموسعة.

• أسلاك الرجل متصلة نحو أربعة اتجاهات.

إضافة الصابورة وأسلاك الرجل

تم توزيع خزانات صابورة المياه بشكل متناظر حول البرج.

تمتد أسلاك الشد من البرج العلوي باتجاه نقاط الصابورة.

قاوم نظام الصابورة الرفع والانقلاب، بينما حسنت أسلاك الشدّاد من الاستقرار الجانبي الفعال للهيكل الطويل النحيف.

تحلق صفائف التتابع

بمجرد اكتمال هيكل البرج وأسلاك الصابورة والشداد، تم تعليق مجموعتين من مصفوفات الخطوط.

كان مسار تحميل السماعة تقريبًا:

مصفوفات خطوط ترحيل الأعمدة الفولاذية ↓ المعدات والدعم العلوي ↓ عمود البرج ↓ قاعدة البرج ↓ امتدادات القاعدة والصابورة وأسلاك الشد ↓

المرحلة 12 – تعليق أنظمة مصفوفة الخطوط

استخدم المكان ثلاثة ترتيبات تعليق رئيسية لمصفوفة الخطوط.

مصفوفات المرحلة الرئيسية

تم تعليق مجموعة مصفوفة خطية أمام كل عمود خارجي من أعمدة المرحلة الرئيسية من شعاع ناتئ أسفل المريلة.

سمح هذا الموقف للسلطة الفلسطينية الرئيسية بالتوجه مباشرة نحو الجمهور.

صفائف المرحلة الجانبية

تم تركيب صفائف خطوط إضافية على الجوانب الخارجية لهيكلي Ringlock.

تم تعليقها من عوارض الجمالون المثبتة في الجزء العلوي من أبراج Ringlock.

الحمولة تنتقل من خلال:

مصفوفة خطوط سطح الاستاد المحمية ↓ أجهزة التثبيت ↓ الجمالون العلوي ↓ هيكل Ringlock ↓ دعم القاعدة والأرض

ترحيل المصفوفات

تم تعليق مجموعتين من صفيف الخطوط من كل برج تتابع يبلغ طوله 20 مترًا تقريبًا.

شكلت المصفوفات الرئيسية والجانبية والمرحلية معًا نظامًا صوتيًا موزعًا.

تمت مناقشة طرق التعليق الخاصة بهم بمزيد من التفصيل في المقالة كيف يتم تعليق المصفوفات الخطية بشكل آمن على مراحل الحفلات الموسيقية الكبيرة؟ ، بينما يمكن استكشاف فئات المعدات الأوسع من خلال مورد نظام Stage Sound .

المرحلة 13 – تركيب دعامات الإضاءة والإنتاج

وبعد الانتهاء من الهياكل الرئيسية، يمكن تركيب دعامات وتركيبات الإضاءة.

تحت السقف الرئيسي تم تعليق عدة دعامات إضاءة منحنية.

لقد تم بالفعل تجهيز السقف بما يلي:

• نقاط تزوير.

• الرافعات.

• فولاذ الأمان.

• مواقف الكابل.

يتبع تركيب الإضاءة اكتمال الهيكل لأن تحديد موضع التركيب يعتمد على:

• الارتفاع النهائي للسقف.

• هندسة الصمام.

• مناطق الأداء.

• خطوط رؤية الكاميرا.

• مواقع الصوت.

وفي الوقت نفسه، يجب أن يظل حمل الإضاءة ضمن خطة تجهيز السقف التي تم التحقق منها.

يمكن فهم التمييز بين أعضاء الجمالون الفرديين ونظام نقل الحمولة الكامل من خلال ما هو الوتر الرئيسي للجمالون ولماذا هو مهم؟ , ما هو عضو ويب تروس؟ وكيف تقوم دعامات الجمالون بنقل الأحمال الهيكلية.

المرحلة 14 - استكمال نظام الكواليس

عادةً ما يصبح البناء خلف الكواليس أكثر وضوحًا بعد اكتمال الأعمال الهيكلية الأولية.

تشمل منطقة الكواليس التي تمت ملاحظتها ما يلي:

• خيام مؤقتة.

• مساحات إعداد المؤدي.

• ممرات الوصول.

• مناطق تشغيل المعدات.

• المنحدرات.

• الخزانات الفنية.

• اتصالات للمداخل الجانبية للمسرح.

يجب دعم وراء الكواليس:

• انتظار المؤدي.

• تحضير الأزياء والمكياج.

• تقديم الطعام.

• تكييف.

• التنسيق الفني.

• حركة المعدات.

• الوصول في حالات الطوارئ.

تم ربط الخيام الموجودة أسفل أجنحة مسرح Ringlock أو بجانبها بمداخل المسرح، مما يسمح لفناني الأداء والموظفين بالدخول دون التنقل عبر المناطق العامة.

وبالتالي فإن منطقة الكواليس ليست مجموعة غير رسمية من الخيام. إنه نظام تداول تشغيلي متصل بالمسرح.

المرحلة 15 — تركيب الصابورة وأسلاك الشد وأنظمة الاستقرار النهائية

قد تظهر أسلاك الصابورة والشداد خلال عدة مراحل سابقة، ولكن يجب إكمال تكوينها النهائي قبل تحميل المعدات وتشغيلها.

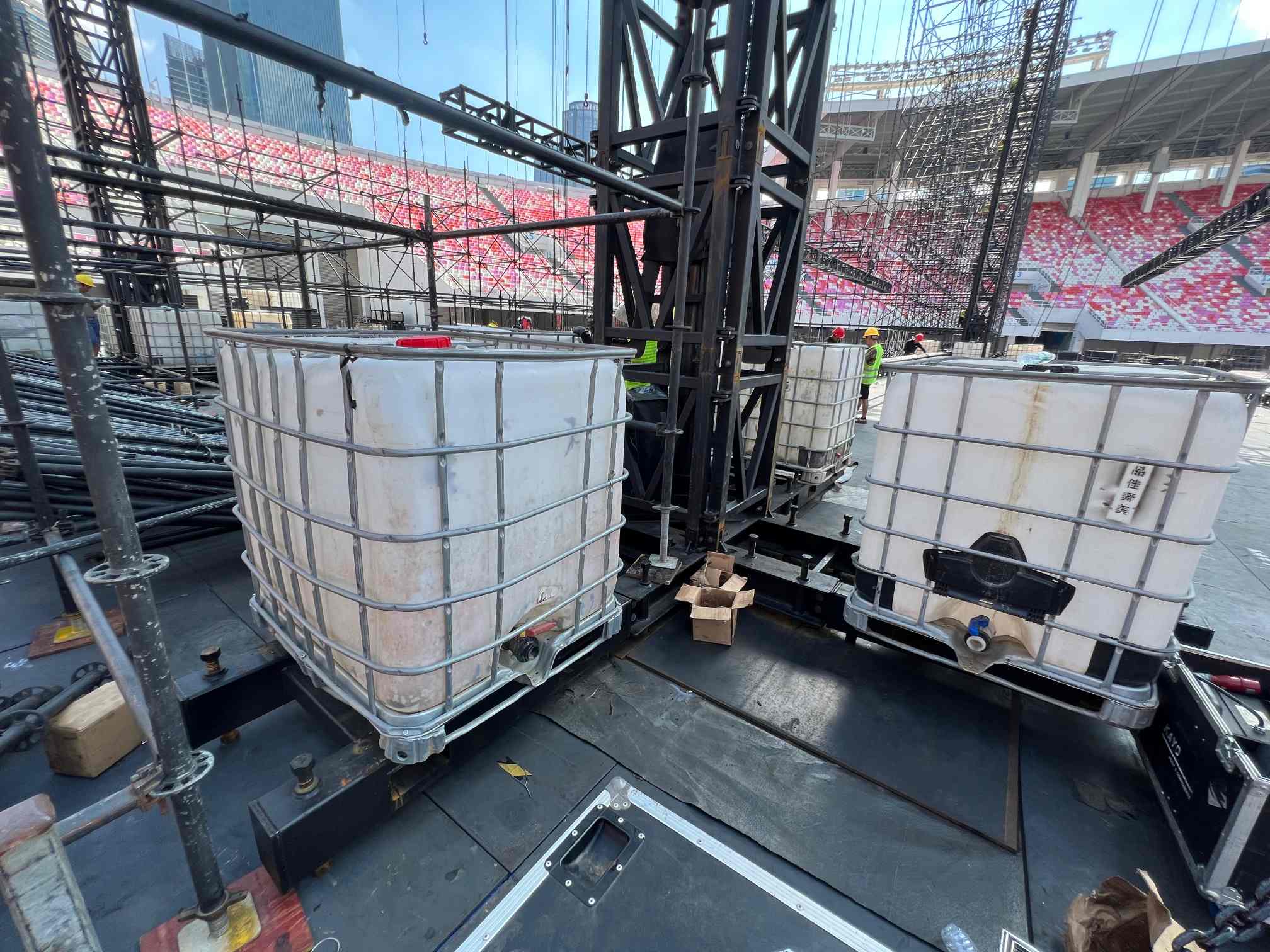

صابورة الماء

تم استخدام خزانات المياه حول:

• هياكل Ringlock.

• أبراج التتابع.

• أبراج مستقلة أخرى.

لا ينبغي ببساطة وضع الخزانات بلا مبالاة على دفاتر Ringlock.

عندما يتم رفع الصابورة أو دمجها في حجرة السقالة، يتطلب الخزان منصة دعم مناسبة.

يجب أن يكون السطح الداعم:

• توزيع الحمولة.

• منع تشوه دفتر الأستاذ المحلي.

• توفير مساحة تحمل كافية.

• حافظ على ثبات الخزان أثناء التعبئة والتشغيل.

جاي وايرز

توفر أسلاك الرجل ضبط النفس الاتجاهي.

ويجب تنسيق مواقعهم مع:

• مسارات الجمهور.

• مسارات المركبات.

• مخارج الطوارئ.

• الوصول إلى المعدات.

• مواقف الصابورة.

قد تكون هناك حاجة إلى أسلاك شدّاد متعددة لتوفير التكرار والتحكم في اتجاهات مختلفة.

فحوصات التثبيت النهائية

قبل العملية، تقوم الفرق بفحص ما يلي:

• الأقواس القطرية.

• اتصالات انسحب.

• أسافين وريدات.

• لوحات القاعدة.

• قواعد قابلة للتعديل.

• اتصالات الجمالون.

• نقاط تزوير.

• فولاذ الأمان.

• مستويات تعبئة الصابورة.

• التوتر سلك الرجل.

المبدأ الحاكم هو أن الهياكل المؤقتة يجب تقييمها كأنظمة كاملة، وليس كمكونات معزولة. يعتبر نهج الأنظمة هذا أساسيًا لمنطق النظام المعياري للمرحلة والجمالون والسقالات ومنهجية التثبيت للأنظمة المعيارية للمرحلة والجمالون والسقالات.

المرحلة 16 - توجيه الكابلات والمرفقات والتشطيب المرئي

بمجرد تركيب الأنظمة الهيكلية والمعدات، يدخل المكان إلى مرحلة مختلفة.

تظل الهندسة مهمة، لكن الهيكل يصبح أقل وضوحًا بشكل تدريجي.

يضاف ما يلي:

• كابلات الطاقة.

• خطوط الإشارة الصوتية.

• كابلات الألياف والشبكات.

• كابلات التحكم في الإضاءة.

• منحدرات الكابلات.

• ستائر سوداء.

• اللفافة الزخرفية.

• لوحات اعلانية .

• حواجز السلامة.

• مرفقات الطقس.

• يغطي المعدات.

هذه الأنظمة ضرورية للتشغيل، لكنها تحجب:

• اتصالات.

• تستعد.

• مسارات التحميل.

• إطارات الدعم.

• نقاط تزوير.

• الأنظمة الأساسية.

وهذا ما يفسر سبب إجراء الملاحظة الثانية في 16 يوليو وليس قبل التدريب مباشرة.

بحلول وقت التدريب، قد يكون المكان أكثر وضوحًا من الناحية التشغيلية ولكنه أقل قابلية للقراءة من الناحية الهيكلية.

عندما يكتمل الحفل بصريًا، يصبح النظام الهندسي مخفيًا بصريًا.

المرحلة 17 – التفتيش والاختبار والتسليم التشغيلي

بعد التثبيت المادي، يجب فحص المكان واختباره.

تعتمد عملية التفتيش الدقيقة على المتطلبات المحلية ومسؤوليات المشروع والمعدات المستخدمة.

تشمل الفحوصات النموذجية ما يلي:

التفتيش الهيكلي

• عمودي العمود.

• الحالة الأساسية.

• اكتمال تستعد.

• قفل الاتصال.

• مستوى السقف.

• محاذاة الجمالون.

• حالة الصابورة.

• التوتر سلك الرجل.

فحص التلاعب

• حالة الرافعة.

• التحقق من نقطة التعليق.

• أنظمة السلامة الثانوية.

• توصيلات مكبر الصوت والإضاءة.

• إزالة الكابلات.

• توزيع الأحمال.

تفتيش المرحلة

• مستوى سطح السفينة.

• قفل اللوحة.

• أمن الدرج.

• تركيب الدرابزين.

• الوصول إلى المنحدر.

• علامات الحافة.

اختبار الإنتاج

• محاذاة الصمام.

• اختبار الإشارة الصوتية والتأخير.

• معالجة الإضاءة.

• فحص توزيع الطاقة.

• اختبار الاتصالات.

• التحقق من خط البصر بالكاميرا.

فقط بعد فحص هذه الأنظمة يمكن للمكان الانتقال من التحكم في البناء إلى تشغيل الحدث.

ماذا تغير بين 11 يوليو و16 يوليو؟

كشفت الملاحظتان عن الفرق بين الهيكل الناشئ والمكان المتكامل.

لم تقتصر فترة الخمسة أيام على إضافة المزيد من المعدات.

لقد حولت العديد من الهياكل المستقلة إلى مكان مؤقت واحد منسق.

لماذا يهم تسلسل البناء

التسلسل مهم لأكثر من الكفاءة.

يتحكم في السلامة والدقة والوصول.

الهندسة الإنشائية يجب أن تأتي أولا

يحدد السقف الرئيسي وأبراج Ringlock وFOH وأبراج التتابع الهندسة الأساسية للمكان.

يجب أن يتم وضعها قبل تثبيت أنظمة التشطيب.

يجب أن تتبع المعدات الثقيلة الدعم المعتمد

لا يمكن تركيب شاشات LED ومصفوفات الخطوط إلا بعد أن تصبح هياكل الدعم الخاصة بها مستقرة ويتم فحصها.

يجب الحفاظ على الوصول

يحتاج العمال إلى طرق واضحة لتثبيت:

• نسيج السقف.

• تزوير.

• خزائن LED.

• مكبرات الصوت.

• تجهيزات الإضاءة.

• معدات خلف الكواليس.

قد يؤدي إغلاق المنطقة أو تزيينها قبل الأوان إلى عرقلة العمل لاحقًا.

يجب تنسيق الأنظمة المستقلة

قد تحتوي المرحلة الرئيسية وأبراج FOH وأبراج الترحيل على أساسات مستقلة ومسارات تحميل، ولكنها تعمل كنظام إنتاج واحد.

ويجب تنسيق العلاقة بينهما من خلال:

• خطوط الرؤية.

• التغطية الصوتية.

• طرق الكابلات.

• تداول الجمهور.

• الوصول في حالات الطوارئ.

• تحديد موضع الكاميرا.

ملخص تسلسل البناء

ويمكن تلخيص العملية الكاملة على النحو التالي:

ومن الناحية العملية، تتداخل عدة مراحل.

ومع ذلك، تظل التبعية واضحة:

حماية الموقع، وإنشاء الهندسة، وبناء الهياكل الحاملة، وتركيب معدات الإنتاج، واستكمال أنظمة التشغيل وبعد ذلك فقط إخفاء الهيكل مع أعمال التشطيب.

دروس هندسية من بناء الاستاد

1. مكان الحفلة عبارة عن نظام من الهياكل

المسرح الرئيسي هو جزء واحد فقط من المكان.

ترتبط FOH وأجنحة Ringlock وأبراج الترحيل والممرات وأنظمة الكواليس ارتباطًا هيكليًا وتشغيليًا.

2. يكشف تسلسل البناء عن مسارات التحميل

قبل تركيب المعدات والديكور، من الممكن رؤية كيفية انتقال الأحمال عبر:

• دعامات الألومنيوم.

• عوارض فولاذية.

• معايير رينجلوك.

• منصات المرحلة.

• أعمدة البرج.

• لوحات القاعدة.

• أنظمة الصابورة.

3. المؤقت لا يعني البساطة

بالرغم من أن المكان موجود لفترة قصيرة إلا أنه يتطلب:

• المسح.

• التنسيق الهيكلي.

• تجميع وحدات.

• تصميم تزوير.

• التخطيط الصوتي.

• تداول الجمهور.

• حماية الطقس.

• الاختبار التشغيلي.

4. المظهر النهائي يخفي الهندسة

كلما بدا الحفل أكثر اكتمالا، أصبح من الصعب فهم كيفية دعمه.

ولهذا السبب تعتبر ملاحظات البناء الوسيطة ذات قيمة خاصة.

5. الهياكل المختلفة تتبع منطق بناء مختلف

يتم رفع السقف الهيدروليكي الرئيسي تدريجياً.

تم بناء هياكل Ringlock كشبكات معيارية.

تعتمد أبراج الترحيل بشكل كبير على أسلاك الصابورة والشدادات.

تستخدم شاشات LED أنظمة دعم مختلفة حسب الموقع.

يتم تعليق صفائف الخطوط من الهياكل المخصصة وفقًا للوظيفة الصوتية.

لا توجد طريقة بناء عالمية واحدة.

خاتمة

لا تظهر مرحلة الحفلة الموسيقية في الملعب من خلال عملية تثبيت واحدة مستمرة.

يتطور من خلال التنسيق بين الأنظمة الهيكلية المؤقتة المتعددة.

يبدأ التسلسل بحماية الملعب وإنشاء هندسة البناء.

تحدد منصة المسرح الرئيسية والسقف الهيدروليكي منطقة الأداء الرئيسية.

تتم بعد ذلك إضافة إطارات السقف المنحنية المصنوعة من الألومنيوم، وأجنحة المسرح Ringlock، وأنظمة دعم LED، وأبراج FOH، وأبراج سماعات التتابع، وممرات الأداء، والهياكل خلف الكواليس وفقًا لتبعياتها الهيكلية.

يتم متابعة معدات الإنتاج فقط بعد استقرار الهياكل الداعمة.

وأخيرًا، تعمل الكابلات والستائر والمرفقات والعلامات التجارية والتشطيبات الزخرفية على تحويل النظام الهندسي المكشوف إلى بيئة حدث كاملة.

وقد سجلت الملاحظتان اللتان أجريتا في 11 يوليو و16 يوليو هذا التحول في مراحل مفيدة بشكل خاص.

كشف الأول عن الإطار الهيكلي المتطور.

وأظهر الثاني كيف أصبحت الهياكل الفردية مكانًا متكاملاً للحفلات الموسيقية في حين أن العديد من اتصالاتها ومسارات التحميل لا تزال مرئية.

الدرس الأكثر أهمية ليس ببساطة أن الحفلات الموسيقية في الملاعب تتطلب العديد من الهياكل.

وهو أنه يجب تثبيت هذه الهياكل بالتسلسل الصحيح.

يتم بناء مكان الحفل الناجح من الألف إلى الياء، من الهيكل إلى المعدات ومن الرؤية الهندسية إلى الإكمال البصري.
