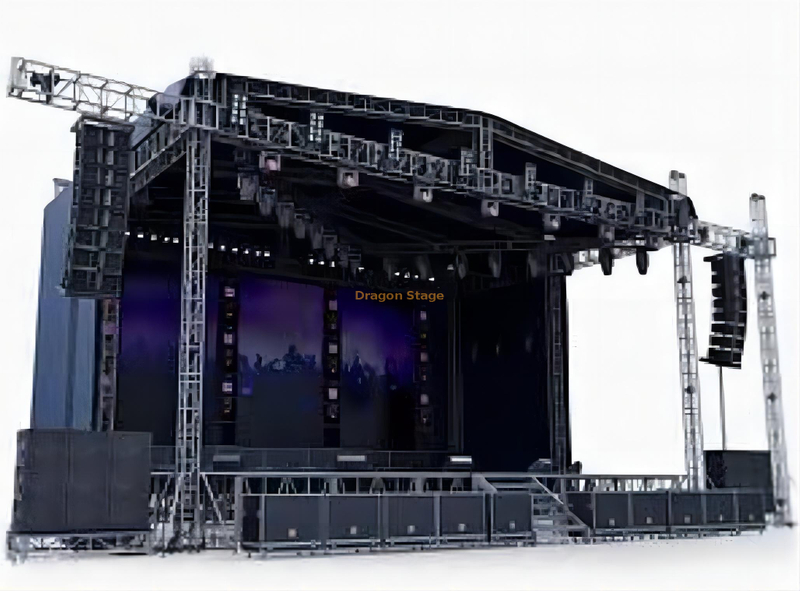

نظام DragonStage 40 × 40 × 30ft Aluminium Concert Stage Truss System عبارة عن حزمة مسرح مصممة خصيصًا تم تطويرها لتطبيقات الحفلات الموسيقية والأحداث الحية حيث يحتاج العميل إلى منصة أداء كبيرة جنبًا إلى جنب مع هيكل تروس علوي من الألومنيوم ومناطق جانبية مخصصة لدعم السماعات.
أبعاد نظام الجمالون الاسمية هي:
العرض: 40 قدم
العمق : 40 قدم
الارتفاع: 30 قدم
يتم وصف هذا عادةً بالمصطلحات المترية بحوالي 12 م × 12 م × 9 م.
داخل هيكل الجمالون، تقيس مرحلة الأداء الرئيسية ما يلي:
جناحان جانبيان للسماعات، يبلغ عرض كل منهما حوالي 6.56 قدمًا (2 مترًا) ، ويعملان على توسيع النظام لتطبيقات دعم الصوت.
بالنسبة لهياكل الجمالون الخاصة بالفعاليات الكبيرة الأخرى، راجع مجموعتنا من الجمالون الألومنيوم وتروس المسرح .
المواصفات الرئيسية
| مواصفات | السلعة |
| نوع المنتج | نظام تروس مسرح الحفلات الموسيقية من الألومنيوم |
| عرض الجمالون الاسمي | 40 قدم |
| عمق الجمالون الاسمي | 40 قدم |
| ارتفاع الجمالون الاسمي | 30 قدم |
| تقريبا. الحجم المتري | 12 × 12 × 9 م |
| حجم منصة المرحلة | 32 × 32 قدم |
| تقريبا. حجم المرحلة المتري | 9.76 × 9.76 م |
| ارتفاع المرحلة | تقريبا. 1.2-2 م |
| وصول | 2 درج |
| أجنحة المتحدث | 2 |
| عرض جناح السماعة | تقريبا. 6.56 قدم / 2 متر لكل منهما |
| الهيكل الرئيسي | تروس الألومنيوم |
| التطبيق الرئيسي | حفلة موسيقية / مهرجان / حدث مباشر |
| تصنيع مخصص | متاح |
| ماركة | DragonStage |
تعبئة الوزن: 2050 كجم
حجم التعبئة: 13CBM
| غرض | مواصفة | كمية |
| مرحلة التجميع الألومنيوم | تتصدر: 4x8ft
(1.22x2.44m) | خشبي | 32 جهاز كمبيوتر |
| 1.22 متر مرحلة دعامة | 40 جهاز كمبيوتر |
| 2.44m المرحلة دعامة | 36 جهاز كمبيوتر |
| الوقوف مع أنبوب قابل للتمديد | 45 جهاز كمبيوتر |
| قاعدة قابلة للتعديل | 45 جهاز كمبيوتر |
| درج المسرح | تتصدر خشبي | المجموع | 8 | خطوات | 2 أجهزة كمبيوتر |
وزن التعبئة: 2900 كجم
حجم التعبئة: 21cbm
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 12.00 م شعاع (مقدمة) | 3 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 12pcs |
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 12.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 8.00 م رند | 6 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 12pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 6pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| شعاع مكعب | Spigot Cube 389x389 | 0pcs |
| برج الإطار | كتلة الأكمام spigot | 6pcs |
| قاعدة الصلب s | 6pcs |
| الجزء العلوي من القسم | 6pcs |
| الرافعة اليدوية ، BA05 2TONS | 6pcs |
| قسم المفصلات الحنفية ، ارتفاع 1M | 6pcs |
| الألياف حبال ، BA04،2 طن 3M | 6pcs |
| طويلة outrigger | 24pcs |
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| عمود السقف | 3 مجموعات | 1.20 م | 50 × 3.0 | CS289 × 289 | 3pcs |
| 12.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 6.20 م شعاع مائل | 6 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 6pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 6pcs |
| 1.20 م | 50 × 3.0 | CS289 × 289 | 6pcs |
| 6.20 م الجمالون سلم | 8 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 8pcs |
| 2.00 م | 50 × 3.0 | CL30،289*50 | 8pcs |
| 1.20 م | 50 × 3.0 | CL30،289*50 | 8pcs |
| مكونات السقف |
| سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs |
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 1pcs |
| قم بتوصيل اللوحة بالمشبك | 3pcs |
| مشبك واحد | 16pcs |
| مشبك مزدوج | 12pcs |
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 238.56 | 1pcs |
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 2.00 م شعاع الأجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 2.00 م | 50 × 3.0 | CS389 × 389 | 2pcs |
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 8.00 م أجنحة عمود | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| برج الأجنحة | كتلة الأكمام spigot | 2pcs |
| قاعدة الصلب s | 2pcs |
| الجزء العلوي من القسم | 2pcs |
| الرافعة اليدوية ، BA05 2TONS | 2pcs |
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs |
| الألياف حبال ، BA04،2 طن 3M | 2pcs |
| طويلة outrigger | 8pcs |
| ملحق الجمالون |
| مقرن مخروطي و Safrty Clip & PIN | مجموعة
كاملة |
تعبئة الوزن: 3000 كجم
حجم التعبئة: 23CBM
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 12.00 م شعاع (مقدمة) | 3 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 12pcs |
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 12.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 8.00 م رند | 6 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 12pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 6pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| شعاع مكعب | Spigot Cube 389x389 | 0pcs |
| برج الإطار | كتلة الأكمام spigot | 6pcs |
| قاعدة الصلب s | 6pcs |
| الجزء العلوي من القسم | 6pcs |
| محرك 1 طن | 6pcs |
| قسم المفصلات الحنفية ، ارتفاع 1M | 6pcs |
| الألياف حبال ، BA04،2 طن 3M | 6pcs |
| طويلة outrigger | 24pcs |
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| عمود السقف | 3 مجموعات | 1.20 م | 50 × 3.0 | CS289 × 289 | 3pcs |
| 12.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 6.20 م شعاع مائل | 6 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 6pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 6pcs |
| 1.20 م | 50 × 3.0 | CS289 × 289 | 6pcs |
| 6.20 م الجمالون سلم | 8 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 8pcs |
| 2.00 م | 50 × 3.0 | CL30،289*50 | 8pcs |
| 1.20 م | 50 × 3.0 | CL30،289*50 | 8pcs |
| مكونات السقف |
| سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs |
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 1pcs |
| قم بتوصيل اللوحة بالمشبك | 3pcs |
| مشبك واحد | 16pcs |
| مشبك مزدوج | 12pcs |
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 238.56 | 1pcs |
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 2.00 م شعاع الأجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 2.00 م | 50 × 3.0 | CS389 × 389 | 2pcs |
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 8.00 م أجنحة عمود | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| برج الأجنحة | كتلة الأكمام spigot | 2pcs |
| قاعدة الصلب s | 2pcs |
| الجزء العلوي من القسم | 2pcs |
| محرك 1 طن | 2pcs |
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs |
| الألياف حبال ، BA04،2 طن 3M | 2pcs |
| طويلة outrigger | 8pcs |
| ملحق الجمالون |
| مقرن مخروطي و Safrty Clip & PIN | مجموعة
كاملة |
تحكم موتو
| 1 ص |
حزمة مرحلة الحفل كاملة
من الأفضل فهم هذا المنتج على أنه حزمة مسرح متكاملة وليس مجرد إطار تروس من الألومنيوم.
يجمع مفهوم المنتج المؤكد بين:
نظام تروس ألومنيوم 40 × 40 × 30 قدمًا
+
منصة مرحلة مرتفعة 32 × 32 قدمًا
+
جناحي مكبر صوت
+
درجين للمرحلة
يعد هذا النوع من التكوين مفيدًا للمشترين الذين يريدون تنسيق المكونات الرئيسية لمسرح الحفلة الموسيقية كمشروع واحد بدلاً من شراء منصة المسرح والجمالون وهياكل جانب السماعة بشكل منفصل.
للحصول على طلبات كاملة للفعاليات المباشرة، راجع حلول الحفلات الموسيقية الخاصة بنا .
التطبيقات النموذجية
يمكن استخدام مسرح الحفلات الموسيقية المصنوع من الألومنيوم لتطبيقات مثل:
حفلات خارجية
مهرجانات موسيقية
فرق موسيقية حية
العروض العامة
إنتاجات الشركات
الاحتفالات
فعاليات سياحية
أماكن ترفيهية مؤقتة
يوفر سطح المسرح التقريبي 9.76 × 9.76 مترًا مساحة أداء كبيرة بينما يقوم نظام الجمالون المحيط بإنشاء إطار إنتاج الحدث العلوي.
تصنيع مخصص
تم تطوير التكوين 40 × 40 × 30 قدمًا الموضح هنا كمشروع مخصص.
بإمكان DragonStage مناقشة التغييرات على:
يمكن للعملاء الذين لديهم رسم مكان أو خطة حدث إرسالها مباشرةً لمراجعة التكوين.
تعرف على المزيد حول قدرتنا على التصنيع في شركة DragonStage Custom Aluminium Stage & Truss Manufacturer.
ما هي المعلومات المطلوبة للاقتباس؟
بالنسبة لمشروع مسرح موسيقي مماثل، يرجى تقديم ما يلي:
عرض الجمالون والعمق المطلوب
ارتفاع الجمالون المطلوب
أبعاد منصة المرحلة
ارتفاع المرحلة المطلوبة
قائمة معدات الإضاءة
نموذج مكبر الصوت / صفيف الخط
كمية السماعة ووزنها
الأبعاد المطلوبة لجناح السماعة
شاشات LED إن وجدت
استخدام داخلي أو خارجي
موقع التثبيت
الظروف الأرضية
الرسومات أو الصور المرجعية
يعد توفير معلومات معدات الإنتاج الفعلية أمرًا مهمًا بشكل خاص للمرحلة الكبيرة لأن مشروعين لهما نفس الأبعاد الخارجية 40 × 40 قدمًا قد لا يزالان يتطلبان تكوينات مختلفة للجمالونات والدعم.
ملاحظة فنية هامة
تتضمن المعلومات المؤكدة لهذا المنتج ما يلي:
حجم نظام الجمالون الاسمي 40 × 40 × 30 قدمًا
حوالي 12 × 12 × 9 م وصف متري عام
منصة مسرح بأبعاد 32 × 32 قدمًا / حوالي 9.76 × 9.76 مترًا
نطاق ارتفاع المرحلة حوالي 1.2-2 متر
جناحان للسماعات بعرض 6.56 قدم / 2 متر تقريبًا
درجين
المعلومات المتاحة لا تثبت:
السقف المسموح به أو حمولة الجمالون
سعة تحميل المرحلة
الحد الأقصى لتحميل مكبر الصوت
مقاومة الرياح
متطلبات الصابورة
متطلبات التثبيت أو الأساس
عامل الأمان
شهادة
الامتثال للتعليمات البرمجية المحلية
الموافقة الهندسية
تعتمد هذه المتطلبات على المعدات الفعلية وظروف الموقع وتكوين الإنتاج النهائي.
التعليمات
ما هو الحجم الإجمالي لنظام الجمالون المسرحي هذا؟
يبلغ حجم هيكل الجمالون الاسمي المصنوع من الألومنيوم حوالي 40 قدمًا عرضًا × 40 قدمًا عمقًا × 30 قدمًا ارتفاعًا.
هل 40 × 40 × 30 قدمًا هو نفسه تمامًا 12 × 12 × 9 م؟
لا. الوصف المتري هو حجم مستدير تقريبي. تتوافق الأبعاد الإمبراطورية مع حوالي 12.19 × 12.19 × 9.14 م.
ما هو حجم منصة المسرح؟
تبلغ أبعاد منصة الأداء الرئيسية حوالي 32 × 32 قدمًا ، أو 9.76 × 9.76 مترًا.
ما هي ارتفاعات المرحلة المتاحة؟
تحدد معلومات المشروع الحالية نطاق ارتفاع المرحلة من حوالي 1.2 متر إلى 2 متر.
هل السلالم مشمولة؟
نعم. يتضمن هذا التكوين درجين للوصول إلى المرحلة.
هل يشمل النظام أجنحة السماعات؟
نعم. يتم تضمين جناحين جانبيين للسماعات، يبلغ عرض كل منهما حوالي 6.56 قدم / 2 متر.
هل يتم تضمين مكبرات الصوت؟
ليس تلقائيا. تعد أجنحة السماعة جزءًا من التكوين الهيكلي. يتم تضمين مكبرات الصوت وإطارات المصفوفة الخطية والرافعات وأجهزة التثبيت فقط عند إدراجها على وجه التحديد في عرض الأسعار.
هل يمكن تخصيص الحجم؟
نعم. يمكن تخصيص حجم الجمالون وأبعاد منصة المسرح وارتفاع المسرح وأجنحة السماعات وترتيب الوصول.
