289 × 289 ملم 2 م - 3 ع
289 × 289 ملم 3 م - 2 ص
وصلة مكعبة - 2ص
وصلة ثلاثية الاتجاه - 2 ص
المفصلات - 8 ص
289 × 289 ملم 1 م - 4 ص

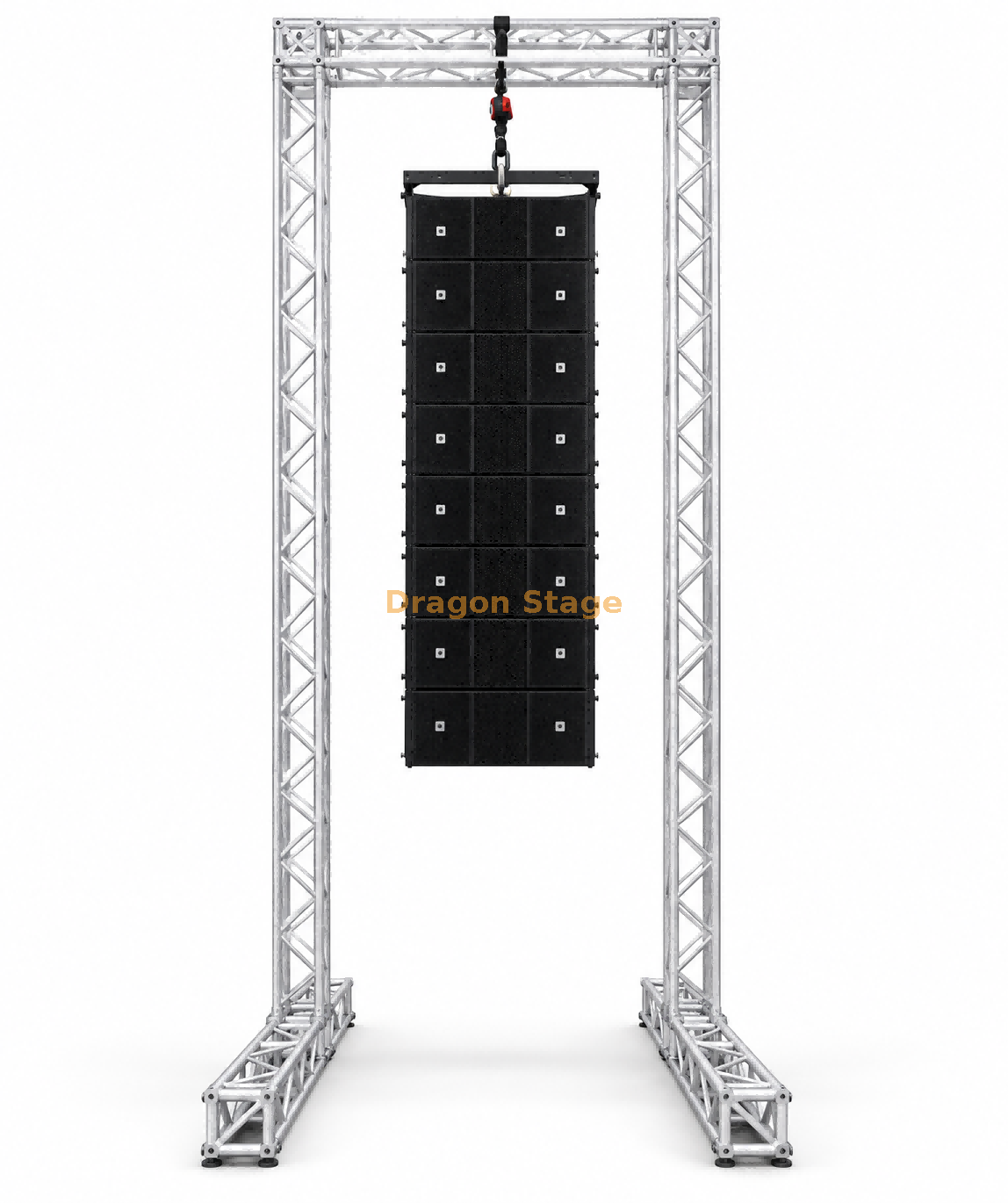

تم تصميم مكبر الصوت Gantry Truss Tower ذو المصفوفة العالية بطول 5 أمتار لشركات الفعاليات التي تحتاج إلى هيكل بسيط من الألومنيوم ثابت الارتفاع لوضع نظام مكبرات الصوت بمصفوفة الخط بجانب المسرح أو داخل إعداد حدث مؤقت.
تم بناء الهيكل من دعامات حنفية من الألومنيوم مقاس 289 × 289 مم.
يصل كل جانب رأسي إلى حوالي 5 أمتار ارتفاع باستخدام مقاطع تروس بطول 3 م و2 م، في حين يربط قسم الجمالون الأفقي الجانبين في الأعلى لإنشاء موضع تعليق السماعة.
على مستوى الأرض، يستخدم التكوين الحالي مجموعتين من عوارض الجمالون بدلاً من قضبان الدعم الأنبوبية المنفصلة.
هذا هيكل جسري ذو ارتفاع ثابت . لا ينبغي الخلط بينه وبين برج رفع السماعات التلسكوبي أو الذي يعمل بالرافعة.
للحصول على تكوينات أخرى لدعم السماعات، راجع مجموعة تروس خط مصفوفة السماعات الخاصة بنا .
المواصفات الرئيسية
| مواصفات | السلعة |
| نوع المنتج | برج تروس الخطي لمكبرات الصوت العملاقة |
| ارتفاع البرج | تقريبا. 5 م |
| حجم الجمالون | 289 × 289 ملم |
| نوع الجمالون | تروس حنفية الألومنيوم |
| التكوين الرئيسي | برجين عموديين + عارضة علوية |
| التكوين الأساسي | مجموعتان من شعاع الجمالون الأرضي |
| قضبان دعم منفصلة | غير مدرج في التكوين الحالي |
| نوع الارتفاع | ارتفاع ثابت |
| التطبيق الرئيسي | صفيف الخط / تعليق مكبر الصوت |
| بيئة التطبيق | حدث / حفل موسيقي / إنتاج خارجي |
| ماركة | DragonStage |
مكبر صوت ثابت بطول 5 متر
يتم تجميع الجانبين الرأسيين على ارتفاع ثابت يبلغ حوالي 5 أمتار.
وفقا لقائمة المكونات الحالية، يستخدم البرج:
2 × 3 م أقسام الجمالون
أقسام الجمالون 3 × 2 م
ولذلك يستخدم التكوين المتوفر أطوال الجمالون المعيارية القياسية بدلاً من الصاري القابل للتعديل.
يعد هذا مفيدًا للعملاء الذين يعرفون بالفعل ارتفاع تعليق السماعة المطلوب ويريدون بنية دعم بسيطة نسبيًا تعتمد على الجمالون.
إذا كان مشروعك يتطلب نوعًا مختلفًا من أبراج السماعات، فيمكنك أيضًا مراجعة مجموعة Truss Towers & Pillars .
289 × 289 ملم حنفية تروس
تستخدم القنطرة الكاملة دعامات حنفية من الألومنيوم مقاس 289 × 289 مم.
تسمح وصلات الحنفية بفصل البرج الفردي والعارضة المتقاطعة ومكونات القاعدة من أجل:
يجب أن تظل الأبعاد ونوع الموصل متوافقين عبر النظام بأكمله.
تقوم DragonStage أيضًا بتزويد أقسام وملحقات الفردية تروس الألومنيوم لهياكل الأحداث المخصصة.
العارضة المتقاطعة العلوية لتحديد موضع صفيف الخط
يوفر الجمالون الأفقي الموجود في الأعلى الموضع الذي يمكن من خلاله تعليق نظام السماعات.

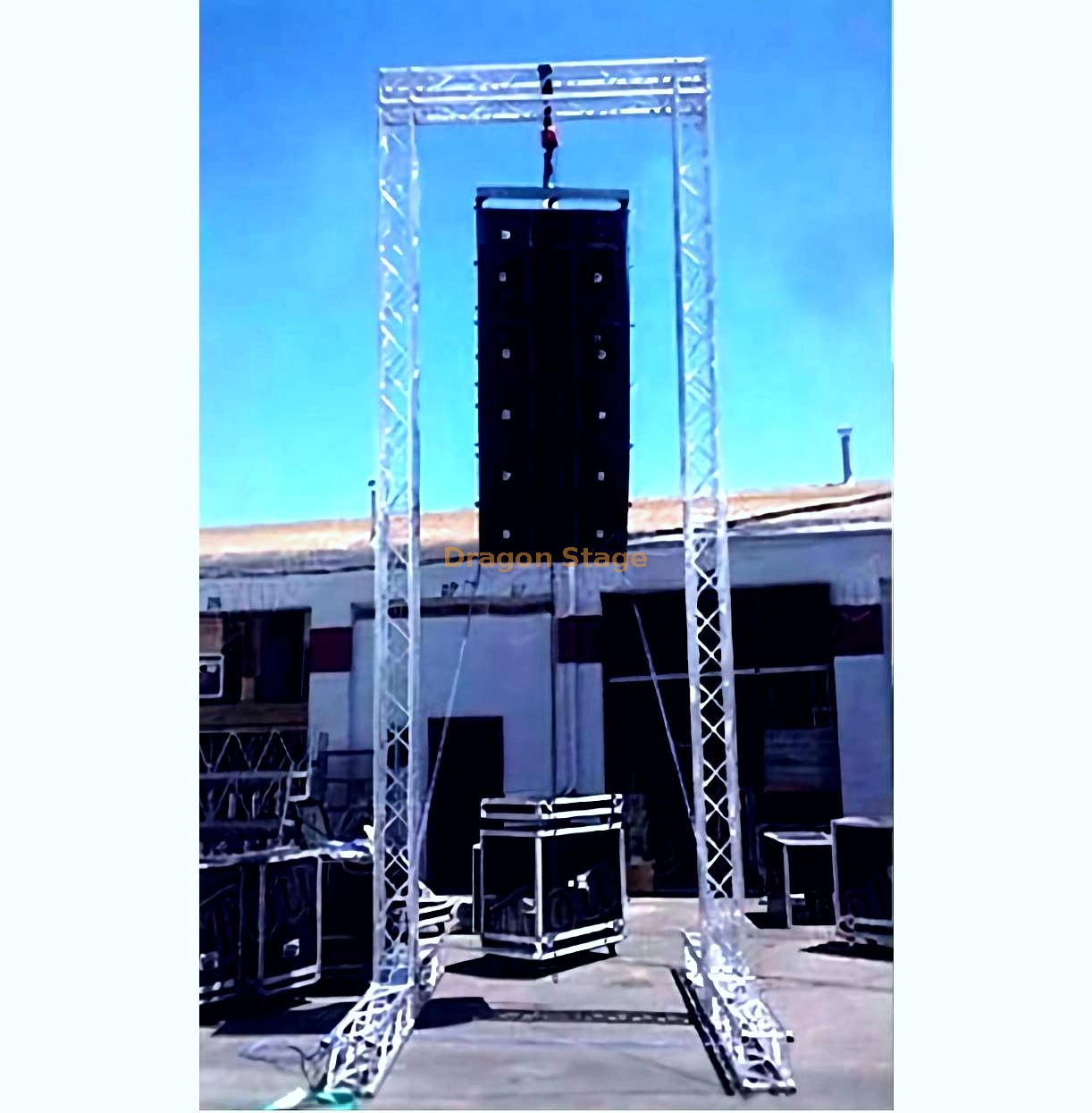

تُظهر الصورة المرجعية مصفوفة خطية موضوعة مركزيًا أسفل الشعاع العلوي.
ومع ذلك، قائمة المكونات الحالية لا تحدد :
رافعة السلسلة
رافعة المحرك
إطار رفع مكبر الصوت
أغلال
الرافعات
تزوير الأجهزة
ولذلك ينبغي تأكيد هذه العناصر بشكل منفصل وفقًا لنظام السماعات والتكوين الفعلي للحدث.
كما أن خزانات السماعات الموضحة في الصورة المرجعية لا يتم تضمينها تلقائيًا مع برج الجمالون.
تكوين شعاع الجمالون الأرضي
تحدد معلومات المنتج الأصلية عارضتين تروس أرضيتين بدون قضبان دعم منفصلة.
تتضمن قائمة المكونات الحالية ما يلي:
289 × 289 مم × 1 م الجمالون - 4 قطع
تشكل هذه الأقسام القصيرة جزءًا من تكوين الدعم الأرضي.
نظرًا لأن المنتج يستخدم مكونات الجمالون المعيارية في القاعدة، فيمكن تعبئة النظام ونقله مع أقسام البرج الرئيسية.
لم يتم تحديد متطلبات التثبيت الفعلية للموقع أو التثبيت أو الصابورة أو متطلبات الأرض الأخرى في معلومات المنتج الحالية ويجب تحديدها وفقًا لظروف التثبيت الحقيقية.
قائمة المكونات
| كمية | مواصفات | المكون |
| تروس حنفية الألومنيوم | 289 × 289 ملم × 3 م | 2 أجهزة كمبيوتر |
| تروس حنفية الألومنيوم | 289 × 289 ملم × 2 م | 3 أجهزة كمبيوتر |
| تروس حنفية الألومنيوم | 289 × 289 ملم × 1 م | 4 أجهزة كمبيوتر |
| مكعب مشترك | — | 2 أجهزة كمبيوتر |
| 3-طريقة مشتركة | — | 2 أجهزة كمبيوتر |
| المفصلة | — | 8 أجهزة كمبيوتر |
هذه هي قائمة المكونات المتوفرة لتكوين المنتج الحالي.
يجب اعتبار أي تجهيزات إضافية أو أجهزة مكبرات صوت أو رافعات أو صابورة أو معدات تثبيت الموقع مدرجة فقط عندما يتم ذكرها على وجه التحديد في عرض الأسعار.
التطبيقات المناسبة
يمكن اعتبار جسر مكبر الصوت الذي يبلغ طوله 5 أمتار لتطبيقات الأحداث المؤقتة مثل:
دعم مجموعة خط الحفل
أنظمة الصوت الخاصة بالمهرجانات
مواقف السلطة الفلسطينية في الهواء الطلق
تعليق مكبر الصوت على جانب المسرح
الأنظمة الصوتية للحدث المباشر
تركيبات نظام الصوت المؤقتة
للحصول على بنية تحتية أكبر للحفلات الموسيقية تتضمن المسرح والإضاءة والصوت والجمالون معًا، راجع صفحة طلب إقامة الحفلات الموسيقية الخاصة بنا.
جسر الرافعة الثابت مقابل برج مكبر الصوت الرفع
هذا المنتج هو الأكثر ملاءمة عند الحاجة إلى تكوين ثابت بطول 5 أمتار .
إنه يختلف عن برج الرفع المخصص.
يشتمل برج الرفع عادةً على نظام لرفع أو خفض الجمالون أو موضع المعدات. تستخدم هذه القنطرة بدلاً من ذلك أقسام الجمالون المعيارية الثابتة لتحديد الارتفاع النهائي.
إذا كان مشروعك يتطلب تكوينًا مخصصًا لبرج الرفع، فراجع برج الرفع المصنوع من الألومنيوم ومكبر الصوت Tower Truss CS40.
يعد هذا التمييز مهمًا عند طلب عرض الأسعار نظرًا لاختلاف مجموعة المكونات وطريقة التشغيل.
تصنيع مخصص
يبلغ التكوين الحالي حوالي 5 أمتار ارتفاع ، ولكن بإمكان DragonStage مناقشة الأحجام والتخطيطات الأخرى وفقًا لمتطلبات المشروع.
تشمل المتغيرات المحتملة ما يلي:
ارتفاع البرج
طول العارضة العلوية
حجم قسم الجمالون
ترتيب الشعاع الأساسي
موقف المتكلم
الانتهاء من السطح
كمية
ترتيب تزوير متوافق
للحصول على هيكل دعم مصفوفة خطية مخصصة، فإن أفضل نقطة بداية ليست فقط ارتفاع البرج.
يرجى أيضًا تقديم معلومات المتحدث الفعلية.
ما نحتاجه للاقتباس
للحصول على مكبر صوت مماثل، يرجى تقديم ما يلي:
باستخدام هذه المعلومات، يمكن لـ DragonStage تحديد ما إذا كانت القنطرة الثابتة الحالية التي يبلغ طولها 5 أمتار مناسبة كتكوين بداية أو ما إذا كانت هناك حاجة إلى نظام دعم مكبر صوت مختلف.
ملاحظة هندسية هامة
تتضمن المعلومات المؤكدة لهذا المنتج ما يلي:
تقريبا. ارتفاع البرج ثابت 5 متر
دعامات حنفية من الألومنيوم مقاس 289 × 289 مم
كميات المكونات الحالية
مجموعتان من عوارض الجمالون الأرضية
المقصود تطبيق مكبر الصوت صفيف الخط
المعلومات المقدمة لا تثبت:
تعتمد هذه المتطلبات على نظام السماعات الفعلي ونقطة التعليق والموقع والظروف البيئية وتكوين الهيكل النهائي.
التعليمات
هل هذا برج رفع 5 متر؟
لا، هذا المنتج عبارة عن برج تروس قنطرية متحركة بارتفاع ثابت يبلغ 5 أمتار تم تجميعه من أقسام تروس معيارية مقاس 289 × 289 مم.
ما حجم الجمالون المستخدم؟
يستخدم المنتج الحالي دعامات حنفية من الألومنيوم مقاس 289 × 289 مم.
هل يتم تضمين مكبرات الصوت؟
لم يتم إدراج أي نظام سماعات في تكوين المكونات المرفقة. توضح مجموعة الخطوط الموضحة في الصورة المرجعية التطبيق المقصود.
هل يتم تضمين الرافعة؟
الرافعة غير مدرجة في قائمة المكونات الحالية. يجب التأكد من أجهزة الرفع والتركيب المطلوبة وفقًا لنظام السماعات.
هل يشمل البرج قضبان الدعم؟
يحدد التكوين الأصلي عوارض تروس أرضية بدون قضبان دعم منفصلة.
هل يمكن تخصيص ارتفاع البرج؟
نعم. يمكن مناقشة الارتفاع والامتداد العلوي وأبعاد الجمالون الأخرى وفقًا لصفيف الخط الفعلي ومتطلبات الحدث.
ما هي معلومات المتحدث التي يجب أن أقدمها؟
يرجى تقديم طراز السماعة وكمية الخزانة والوزن الفردي والوزن المعلق الإجمالي وترتيب التعليق المقصود قبل الانتهاء من عرض الأسعار المخصص.
