ما هي دعامة الجمالون وكيف تعمل على تحسين الاستقرار؟

إجابة سريعة

دعامة الجمالون هي عضو هيكلي ثانوي يستخدم لتحسين استقرار نظام الجمالون. تساعد الأقواس على مقاومة القوى الجانبية مثل الرياح والتأرجح والاهتزاز والأحمال غير المتوازنة مع منع الهيكل من التواء أو الانهيار جانبيًا.

في المسرح، والإضاءة، وأنظمة الجمالون السقفية، تعتبر الأقواس ضرورية للحفاظ على الصلابة والسلامة الهيكلية.

ما هي دعامة الجمالون؟

نظام الجمالون لا يتكون فقط من:

• الحبال الرئيسية

• أعضاء الويب

كما يتطلب أيضًا مكونات تثبيت إضافية تسمى الأقواس.

الأقواس هي عناصر هيكلية ثانوية تستخدم في:

• استقرار الهيكل

• مقاومة الحركة الجانبية

• منع التشوه

• تحسين توزيع الأحمال

بدون تقوية مناسبة، حتى الجمالونات القوية قد تصبح غير مستقرة تحت تأثير الرياح أو التحميل الديناميكي.

لماذا يعد التدعيم أمرًا بالغ الأهمية في أنظمة الجمالون

معظم حالات فشل الجمالون لا تنتج عن الحمل الرأسي وحده.

وهي ناجمة عن:

• التأثير الجانبي

• ضغط الرياح

• التحميل غير المتكافئ

• حركة ديناميكية

• التواء

تستعد يمنع هذه الإخفاقات.

المبدأ الهيكلي:

مثلث ثابت>مستطيل غير مستقر ext{مثلث مستقر} > ext{مستطيل غير مستقر}مثلث ثابت>مستطيل غير مستقر

يمكن أن يتشوه الإطار المستطيل بسهولة.

يقوم التدعيم بتحويل الأشكال غير المستقرة إلى أنظمة مثلثة صلبة.

الأنواع الرئيسية لدعامات الجمالون

الأقواس المختلفة تؤدي وظائف مختلفة.

1. الدعامة الجانبية

وظيفة

يمنع التأثير الجانبي ويثبت حبال الضغط.

الموقع النموذجي

• بين الجمالونات المتوازية

• أعلى أنظمة الوتر

• أنظمة الوتر السفلي

التطبيقات المشتركة

• أنظمة الجمالون السقف

• دعامات الجسور

• هياكل الأحداث واسعة النطاق

في أنظمة الأسقف المرحلية، تساعد الدعامات الجانبية على مقاومة أحمال الرياح المؤثرة على سطح السقف.

2. تستعد قطري

وظيفة

يخلق هندسة مثلثة جامدة.

كيف يعمل

بدون تقوية قطرية، قد ينهار الإطار المستطيل إلى شكل متوازي الأضلاع.

الأقواس القطرية تقفل الهندسة.

المفهوم الهيكلي:

بدون دعامة: □ → ◇ مع دعامة: △ = ثابت

هذا هو أحد أهم المبادئ في هندسة الجمالون.

3. التدعيم المتقاطع (X- Bracing)

وظيفة

يقاوم الأحمال الجانبية من خلال عمل التوتر فقط.

تطبيق نموذجي

• أسطح المسرح المؤقتة

• أنظمة الدعم الأرضي

• أنظمة البرج

يتم استخدام التدعيم المتقاطع على نطاق واسع في:

• أبراج المناسبات

• أبراج السماعات

• أنظمة دعم الإضاءة

تحت الحمل:

• قطري واحد يعمل عادة في التوتر

• قد يصبح القطر المعاكس ركودًا

4. دعامات الركبة

وظيفة

يقوي الاتصال بين الجمالون وأعمدة الدعم.

فوائد

• يقلل من تأرجح العمود

• ينقل القوى الأفقية

• يحسن استقرار السقف

دعامات الركبة شائعة في:

• أنظمة الجمالون السقف

• أبراج سقف المرحلة

• قاعات المعارض

5. تدعيم البوابة والتأثير

وظيفة

يحافظ على المحاذاة بين الجمالونات المتوازية.

الاستخدام الشائع

• أنظمة السقف طويلة المدى

• هياكل تشبه الجسر

• أسقف المرحلة الثقيلة

تعمل دعامات البوابة على تثبيت أطراف الهيكل.

تعمل دعامة التأرجح على تثبيت الأجزاء العلوية بين الجمالونات.

6. الركائز وأقواس التثبيت

هذه مهمة بشكل خاص في هياكل الأحداث المؤقتة.

وظيفة

منع الانقلاب وتحسين استقرار القاعدة.

التطبيقات المشتركة

• أبراج الدعم الأرضي

• أبراج الإنارة

• أبراج مكبرات الصوت PA

تعمل أذرع الامتداد على زيادة مساحة الدعم وتقليل مخاطر الانقلاب.

وهذا أمر بالغ الأهمية لأنظمة الأحداث في الهواء الطلق.

مرجع خارجي:

دليل تروس الإضاءة الخارجية (التجهيزات والتحميل والسلامة للأحداث)

كيف تعمل الأقواس على تحسين الاستقرار الهيكلي

تعمل الأقواس على تحسين الاستقرار بعدة طرق.

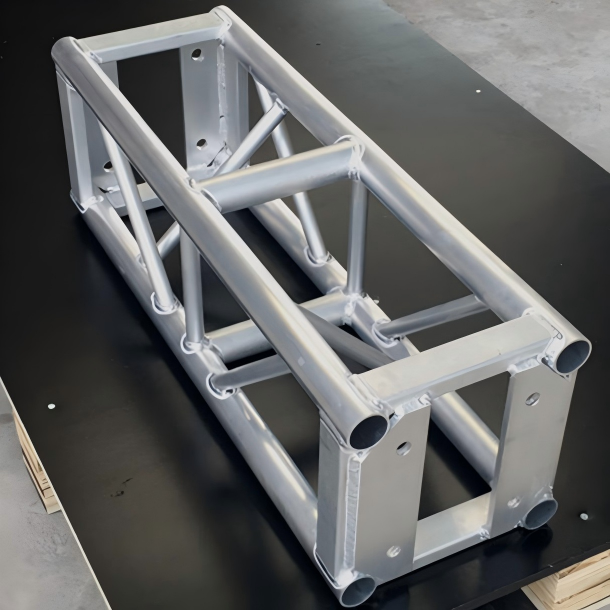

الأقواس في أنظمة الجمالون المرحلة الألومنيوم

في دعامات الحدث الألومنيوم، تكون الأقواس مرئية على النحو التالي:

• أنابيب قطرية

• أعضاء الصليب

• قضبان استقرار

• ركائز

• أقواس البرج

وهي مهمة بشكل خاص لـ:

• أنظمة الجمالون السقف

• أبراج الجمالون الإضاءة

• أنظمة الدعم الأرضي LED

• هياكل الحفلات الخارجية

القراءة ذات الصلة:

ما هو تروس الإضاءة؟ (الدليل النهائي لأنظمة المسرح وLED والفعاليات)

سوء الفهم الشائع حول دعامة الجمالون

المزيد من الأقواس تعني دائمًا سعة أعلى

ليس بالضرورة.

الدعامة المفرطة قد:

• زيادة الوزن

• إنشاء مسارات قوة غير فعالة

• تجميع معقد

تركز الهندسة الجيدة على تخطيط التدعيم الفعال.

الأقواس مهمة فقط في الهواء الطلق

خطأ شنيع.

تواجه الأنظمة الداخلية أيضًا:

• حركة ديناميكية

• تزوير الاهتزاز

• تحميل غير متوازن

تستعد مهمة في كل من الهياكل الداخلية والخارجية.

أنظمة الأحداث الصغيرة لا تحتاج إلى تقوية

حتى الأنظمة الصغيرة قد تصبح غير مستقرة دون التدعيم المناسب.

خصوصاً:

• أبراج شاهقة

• الأنظمة ذات القاعدة الضيقة

• دعامات معلقة

العلاقة بين الحبال الرئيسية وأعضاء الويب والأقواس

القراءة ذات الصلة:

• ما هو الوتر الرئيسي للتروس ولماذا هو مهم؟

• ما هو عضو Truss Web ولماذا هو مهم؟

لماذا يعتبر التدعيم أكثر أهمية في الهياكل المؤقتة

تواجه أنظمة الأحداث المؤقتة تحديات إضافية:

• التجميع/التفكيك المتكرر

• ضغوط النقل

• الطقس في الهواء الطلق

• ظروف الأرض المتغيرة

وهذا يجعل الاستعداد المناسب أمرًا بالغ الأهمية.

على عكس المباني الدائمة، تعتمد الهياكل المؤقتة بشكل كبير على أنظمة تقوية معيارية للسلامة.

خاتمة

تعتبر دعامة الجمالون مكونًا هيكليًا مهمًا يستخدم لتثبيت أنظمة الجمالون ومقاومة القوى الجانبية مثل الرياح والتأثير والاهتزاز. من خلال إنشاء هندسة مثلثة صلبة وتحسين توزيع الحمل، تساعد الأقواس على منع التشوه والتواء والفشل الهيكلي.

في أنظمة المسرح والإضاءة والسقف وتجميل الأحداث، يعد التثبيت المناسب أمرًا ضروريًا للسلامة والأداء الهيكلي.
