فهم كيفية توفير أبراج التتابع صوتًا متسقًا عبر الحفلات الموسيقية الكبيرة في الملاعب
عند حضور حفل موسيقي كبير في الملعب، يركز معظم الناس على المسرح الرئيسي. ومع ذلك، إذا نظرت بعيدًا إلى منطقة الجمهور، فغالبًا ما ستلاحظ وجود عدة أبراج عالية تدعم مكبرات صوت إضافية.
يفترض الكثير من الناس أن هذه الأبراج تجعل الحفلة أعلى صوتًا.
في الواقع، هذا ليس هدفهم الأساسي.
توجد أبراج مكبرات الصوت لأنه حتى أقوى نظام صوتي للمسرح الرئيسي لا يمكنه توفير صوت متسق وعالي الجودة عبر الملعب بأكمله. بدونها، سيواجه المتفرجون الجالسين بعيدًا عن المسرح مستويات صوت أقل، وانخفاضًا في وضوح الكلام، وتأخيرًا ملحوظًا بين ما يرونه وما يسمعونه.
أثناء بناء مهرجان قوانغتشو بيرل بيرل الموسيقي لعام 2026، لاحظنا أحد أبراج مكبرات الصوت هذه بالتفصيل. ويكشف تكوينها الهيكلي كيف تعمل هندسة الأحداث المؤقتة على موازنة الصوتيات والاستقرار الهيكلي وكفاءة النقل وسلامة التركيب.
الملاحظة الهندسية
يتميز برج مكبرات الصوت التتابعي الذي تمت ملاحظته خلال هذا المشروع بعدة خصائص مميزة:
الارتفاع الإجمالي حوالي 20 مترًا
قاعدة فولاذية سوداء وقسم علوي من الفولاذ الأسود
سارية تروس متينة من الألومنيوم متصلة بدبوس
ثمانية أقواس قطرية تمتد من القاعدة إلى الصاري الرئيسي
أربعة خزانات مياه كبيرة موضوعة بشكل متناظر حول القاعدة
أسلاك الشد تمتد من القسم العلوي إلى كل خزان مياه
تم تثبيت ركائز فولاذية ممتدة بمسامير على الإطار الأساسي الأساسي
أقدام تسوية متعددة قابلة للتعديل أسفل القاعدة الفولاذية
على الرغم من أن هذه الميزات قد تبدو غير ذات صلة، إلا أن كل منها يساهم في الأداء الهيكلي للبرج.
لماذا لا يستطيع المتحدثون على المسرح الرئيسي تغطية الملعب بأكمله؟
يفترض الكثير من الناس أن مجرد تركيب مكبرات صوت أكبر على المسرح الرئيسي من شأنه أن يحل المشكلة.
ولسوء الحظ، الصوت لا يتصرف بهذه الطريقة.
عندما ينتقل الصوت عبر الهواء، تفقد الترددات العالية الطاقة بشكل أسرع بكثير من الترددات المنخفضة. وعلى مسافات طويلة، تصبح الموسيقى أقل تفصيلاً تدريجيًا ويصبح الكلام أكثر صعوبة في الفهم.
بالإضافة إلى ذلك، يستغرق الصوت وقتًا للانتقال.
يستمع أفراد الجمهور الذين يقفون بالقرب من المسرح إلى نظام السماعات الرئيسي على الفور تقريبًا.
ويسمع المتفرجون على بعد مئات الأمتار نفس الصوت بشكل ملحوظ لاحقًا.
تم تصميم نظام مكبرات الصوت Line Array الحديث لعرض الصوت بكفاءة عبر مسافات طويلة، ولكن لا يمكن لأي مجموعة مكبرات صوت واحدة الحفاظ على جودة صوت متطابقة في جميع أنحاء الاستاد بأكمله.
وهذا هو السبب في أن إنتاجات الحفلات الموسيقية الكبيرة تقدم أبراج مكبرات الصوت لتعزيز مناطق الجمهور البعيدة.
أبراج التتابع ليست مكبرات صوت أعلى
كلمة "التتابع" مهمة.
لم يتم تركيب هذه الأبراج لزيادة الحجم.
بدلاً من ذلك، يقومون بإعادة إنتاج نفس مادة البرنامج في مواقع محسوبة بعناية ، مما يسمح للجمهور البعيد عن المسرح بسماع الصوت الذي يصل في نفس اللحظة تقريبًا مثل الصوت من النظام الرئيسي.
يخلق هذا النهج تجربة استماع أكثر اتساقًا في جميع أنحاء المكان.
تضمن معالجة التأخير الحديثة أن كل مكبر صوت مرحل يعمل مع النظام الرئيسي بدلاً من التنافس معه.
وبالتالي تصبح أبراج الترحيل جزءًا أساسيًا من التصميم الشامل لصوت المسرح بدلاً من أنظمة الصوت المستقلة.
لماذا كان ارتفاع البرج حوالي 20 مترا؟
يبلغ ارتفاع برج التتابع المرصود حوالي 20 مترًا.
على الرغم من أن ارتفاع التصميم الدقيق يعتمد على المكان، إلا أن العديد من الاعتبارات الهندسية تؤثر على هذا القرار.
يسمح موضع مكبر الصوت الأعلى للصوت بالانتقال عبر الجمهور بدلاً من امتصاصه من قبل آلاف الأشخاص الواقفين بين البرج ومنطقة الاستماع.
يعمل الارتفاع الإضافي أيضًا على تحسين اتساق التغطية وتقليل التظليل الصوتي.
وفي الوقت نفسه، تؤدي زيادة الارتفاع أيضًا إلى زيادة حمل الرياح والمتطلبات الهيكلية.
وبالتالي فإن ارتفاع البرج النهائي يمثل التوازن بين الأداء الصوتي والسلامة الهيكلية.
الملاحظة الهندسية: لماذا تم بناء هذا البرج بهذه الطريقة؟
أحد الجوانب الأكثر إثارة للاهتمام في هذا المشروع لم تكن مكبرات الصوت نفسها، ولكن القرارات الهندسية وراء الهيكل الداعم.
يبدو أن كل مكون مرئي يخدم غرضًا محددًا.
يدعم القسم العلوي الفولاذي الأحمال الثقيلة المعلقة
تم تعليق نظام مكبر الصوت من قسم علوي من الفولاذ الأسود.
بالمقارنة مع الألومنيوم، يوفر الفولاذ صلابة أعلى ومقاومة أفضل للأحمال المعلقة المركزة.
يساعد استخدام الفولاذ في هذه المنطقة على تقليل التشوه الموضعي حيث تتصل تجهيزات مكبر الصوت بالهيكل.
الصاري الرئيسي يستخدم الجمالون الألومنيوم الثقيلة
بدلاً من بناء البرج بأكمله من الفولاذ، يتكون الصاري العمودي الرئيسي من دعامات متينة من الألومنيوم متصلة بمسامير.
يؤدي هذا إلى تقليل وزن النقل بشكل كبير مع السماح بالتجميع اليدوي بشكل أسرع في الموقع.
يؤدي استخدام الألومنيوم لأكبر قسم هيكلي إلى تحسين كفاءة التركيب دون التضحية بالقدرة الهيكلية المطلوبة.
يوضح هذا المزيج من الفولاذ والألمنيوم مقايضة هندسية عملية بدلاً من تفضيل مادة على أخرى. يمكن أيضًا العثور على مبادئ مماثلة لاختيار المواد في العديد من تصميمات نظام Truss System المستخدمة في هياكل الأحداث المؤقتة.
ثمانية أقواس قطرية تزيد من الصلابة الهيكلية
تم توصيل صاري الألومنيوم بالقاعدة الفولاذية بواسطة ثمانية أقواس قطرية.
بدلاً من دعم الأحمال الرأسية، يبدو أن هذه الأقواس تعمل على تحسين الصلابة الشاملة عن طريق تقليل الحركة الجانبية والتشوه الالتوائي.
لا تخضع الهياكل الخارجية المؤقتة للجاذبية فحسب، بل أيضًا للقوى التي تسببها الرياح.
تساعد زيادة عدد الأعضاء القطرية على توزيع هذه القوى في جميع أنحاء الهيكل.

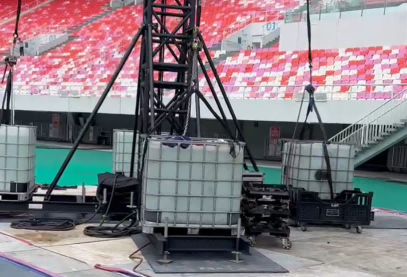

تم توفير أربعة خزانات مياه للصابورة المؤقتة
من أكثر السمات المميزة للبرج استخدام أربعة خزانات مياه كبيرة موضوعة بشكل متناظر حول القاعدة.
بدلاً من نقل عدة أطنان من الفولاذ أو الصابورة الخرسانية، يمكن تسليم الخزانات فارغة ومملوءة بالماء بعد التركيب.
يؤدي هذا الأسلوب إلى تقليل وزن النقل بشكل كبير مع توفير مقاومة كبيرة ضد الانقلاب.
لذلك أصبحت الصابورة المائية حلاً شائعًا للعديد من هياكل الأحداث الخارجية المؤقتة.
قام Guy Wires بتحسين الاستقرار العام
تمتد أسلاك الشد من القسم العلوي باتجاه مواضع الصابورة الأربعة.
بدلاً من السماح للبرج بمقاومة كل قوة انحناء من خلال الصاري وحده، قامت أسلاك الشد بنقل جزء من هذه القوى إلى أحمال الشد المثبتة بواسطة صابورة الماء.
يؤدي هذا إلى تحسين الاستقرار العام بشكل كبير مع تقليل الحركة الهيكلية تحت أحمال الرياح.

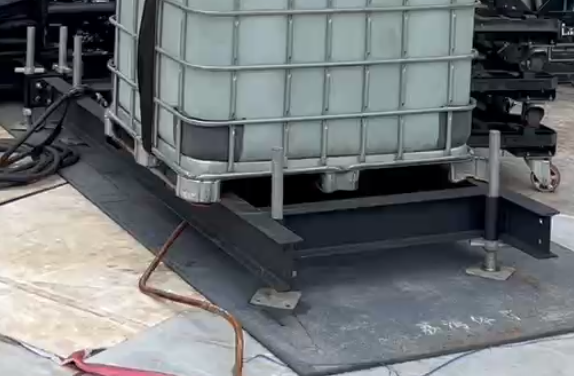

أدت الركائز الفولاذية الممتدة إلى زيادة الثبات
لم يتم وضع خزانات المياه بجوار البرج مباشرة.
وبدلاً من ذلك، ارتكزوا على ركائز فولاذية ممتدة مثبتة بمسامير في إطار القاعدة الأساسي.
تؤدي زيادة المسافة بين الصابورة ومركز البرج إلى زيادة مقاومة الانقلاب.
يساعد الترتيب المتماثل أيضًا في توزيع القوى بشكل أكثر توازناً في ظل اتجاهات الرياح المتغيرة.
أقدام التسوية القابلة للتعديل تخلق أساسًا ثابتًا
تشتمل القاعدة الفولاذية على أقدام تسوية متعددة قابلة للتعديل.
وعلى الرغم من سهولة التغاضي عن هذه المكونات، إلا أنها ضرورية.
نادرًا ما توفر مواقع الأحداث الخارجية أرضًا مستوية تمامًا.
تسمح الأقدام القابلة للتعديل للقائمين بالتركيب بتسوية الهيكل قبل تحميل البرج بالكامل، مما يضمن مشاركة الأحمال الرأسية بشكل صحيح عبر القاعدة بأكملها.
لماذا كان البرج بأكمله أسود؟
ميزة أخرى ملحوظة هي اللون الأسود للبرج.
هذا الاختيار ليس مجرد جمالية.
تكون الهياكل السوداء عمومًا أقل تشتيتًا للبصر أثناء الحفلات الموسيقية، خاصة تحت إضاءة المسرح وكاميرات التلفزيون.
من خلال تقليل الانعكاسات والاندماج في الخلفيات الداكنة، تصبح الأبراج أقل وضوحًا للمشاهدين مع السماح للأداء نفسه بالبقاء محور التركيز البصري.
لا تزال الهياكل المؤقتة تتطلب مبادئ هندسية دائمة
على الرغم من أن أبراج التتابع هي منشآت مؤقتة، إلا أن مبادئها الهندسية ليست مؤقتة على الإطلاق.
أظهر البرج الذي تمت ملاحظته خلال هذا المشروع العديد من مفاهيم التصميم المتكررة:
تتركز مكونات الفولاذ الثقيلة حيث تكون القوة أكثر أهمية.
يستخدم الألومنيوم لتقليل وزن النقل والتركيب.
تستعد قطري يستخدم لتحسين الصلابة.
توفر صابورة الماء ثقلًا موازنًا مؤقتًا فعالاً.
أسلاك الرجل تنقل أحمال الرياح إلى التوتر الراسخ.
تعمل الركائز الممتدة على زيادة مقاومة الانقلاب.
أقدام قابلة للتعديل تضمن توزيعًا ثابتًا للحمل على الأرض غير المستوية.
يمثل كل قرار التوازن بين السلامة والكفاءة والنقل والتطبيق العملي للبناء.
خاتمة
بالنسبة لمعظم رواد الحفلات الموسيقية، تبدو أبراج مكبرات الصوت عبارة عن هياكل بسيطة تحتوي على مكبرات صوت إضافية.
في الواقع، إنها أنظمة دعم مؤقتة مصممة بعناية لحل التحديات الصوتية والهيكلية.
ومن الناحية الصوتية، فإنها توسع التغطية الصوتية المتسقة عبر الأماكن الكبيرة.
من الناحية الهيكلية، فهي تجمع بين الفولاذ والألمنيوم والصابورة وأسلاك الشد والدعامات في نظام مستقر قادر على دعم الأحمال الثقيلة المعلقة في البيئات الخارجية.
من خلال فهم سبب وجود هذه الأبراج وكيفية بنائها، نبدأ في تقدير أن هندسة الحفلات الموسيقية الناجحة لا تعتمد فقط على الأداء المذهل، ولكن أيضًا على عدد لا يحصى من القرارات الهيكلية المدروسة بعناية والتي تعمل بهدوء في الخلفية.
