فهم أنظمة الدعم الهيكلية المختلفة المستخدمة لشاشات LED الخاصة بالحفلات الموسيقية
أصبحت شاشات LED الكبيرة واحدة من السمات المميزة لمسارح الحفلات الموسيقية الحديثة. إنها توفر مقاطع فيديو حية وتأثيرات بصرية وخلفيات مسرح رقمية تسمح للجمهور - حتى أولئك البعيدين عن المسرح - بالاستمتاع بالأداء.
بالنسبة لمعظم المشاهدين، تبدو كل شاشة LED متشابهة.
ومع ذلك، من الناحية الهندسية، يتم دعم شاشات LED المختلفة باستخدام أنظمة هيكلية مختلفة تمامًا اعتمادًا على موقعها ووظيفتها ومتطلبات التحميل.

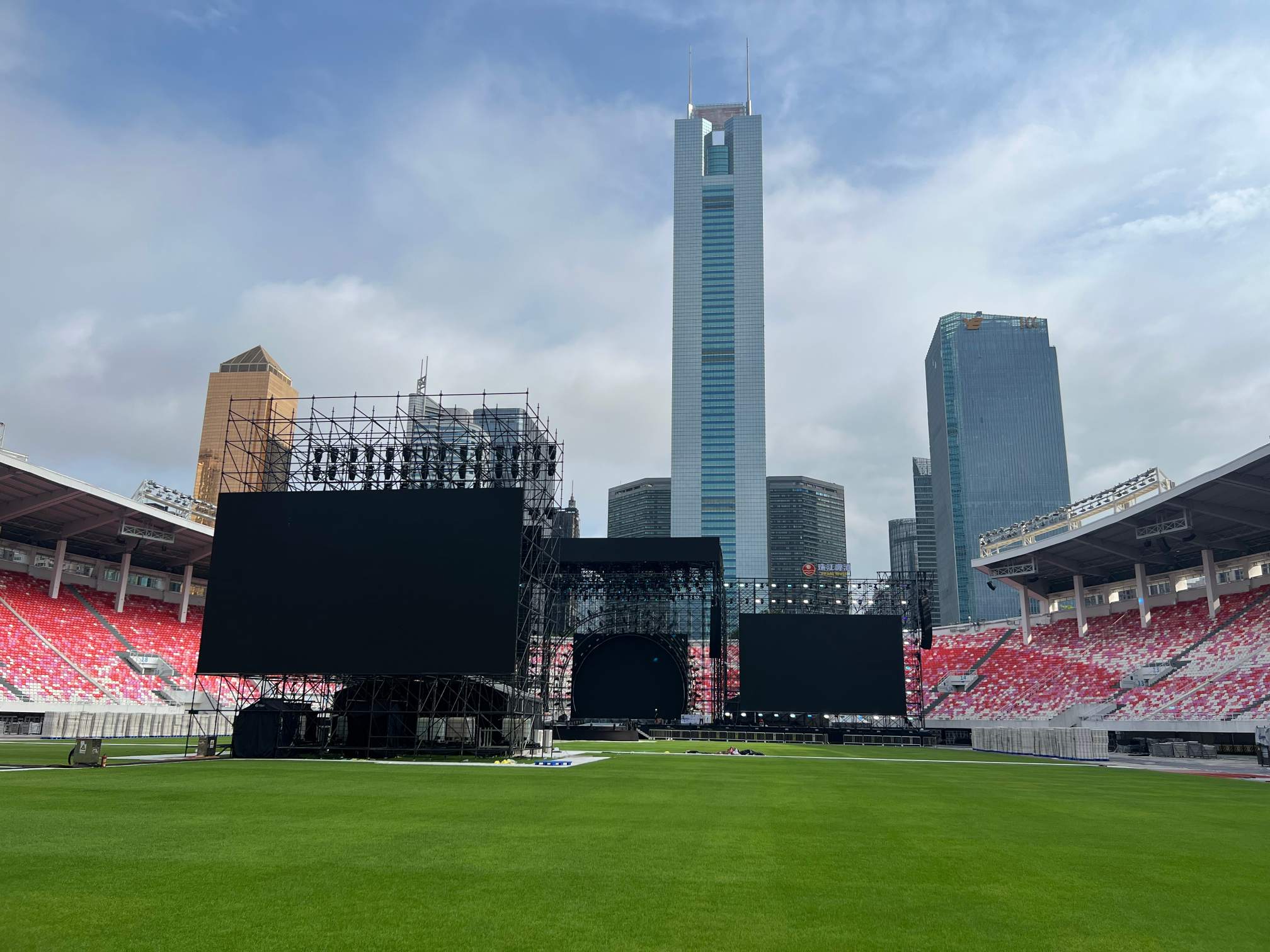

أثناء إنشاء مهرجان الموسيقى لمهرجان بيرل بيرل في قوانغتشو لعام 2026، تمت ملاحظة ثلاث طرق دعم LED متميزة:
تم دعم شاشة LED الخلفية للمسرح الرئيسي مباشرة من منصة المسرح.

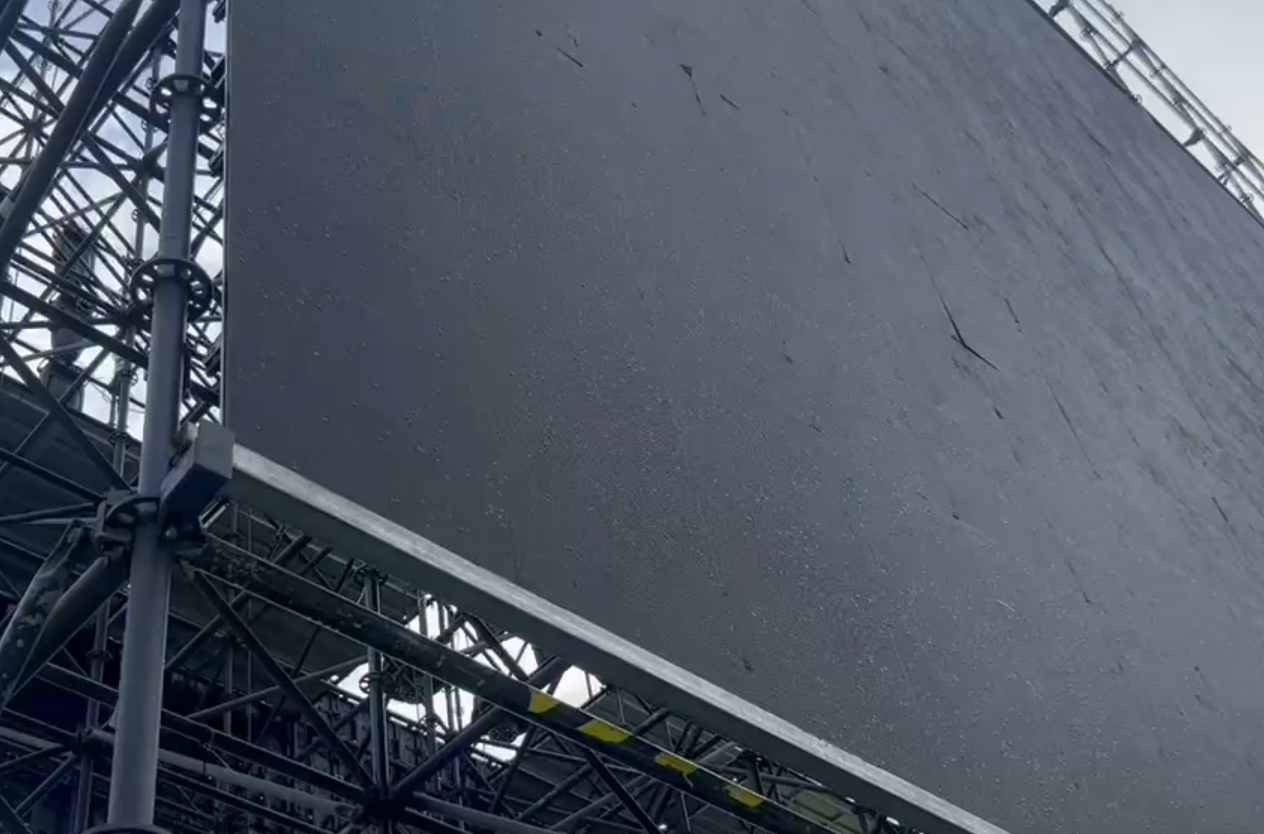

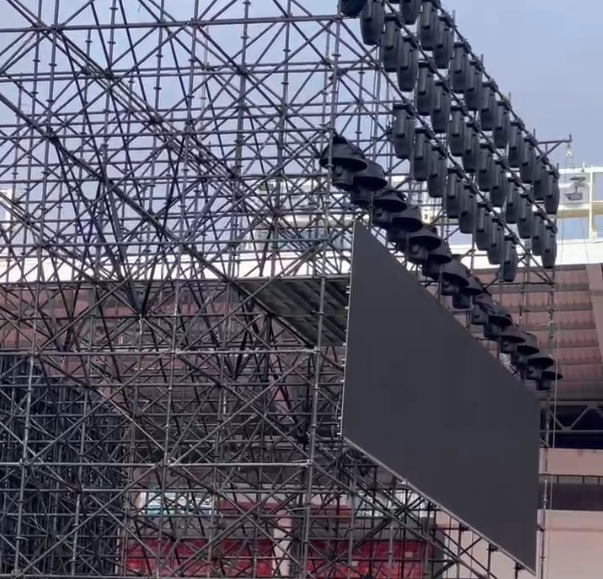

تم دعم شاشات LED الجانبية وشاشات FOH LED بهياكل Ringlock مع عوارض تسوية فولاذية.
تم دعم لافتة LED الطويلة المثبتة فوق فتحة المسرح بإطار من الألومنيوم متصل بهيكل ساحة السقف.
توضح هذه الملاحظات مبدأ هندسيًا مهمًا:
شاشات LED الكبيرة غير مدعومة بهيكل عالمي. يتم تحديد طريقة دعمهم حسب الموقع والوظيفة والمتطلبات الهيكلية.
يمكن أيضًا فهم العلاقة بين هذه الهياكل المختلفة من خلال فهم تخطيط حفلة استاد كبيرة ، حيث يتم شرح المسرح الرئيسي وFOH والهياكل المساعدة معًا.
الملاحظة الهندسية
تم تحديد ثلاثة أنظمة دعم LED مختلفة خلال هذا المشروع.
موقف الصمام
هيكل الدعم الأساسي
LED خلفية المسرح الرئيسي
منصة المرحلة
شاشات LED جانبية للمسرح
هيكل رينجلوك
شاشات LED أمامية وخلفية FOH
هيكل رينجلوك
لافتة LED طويلة فوق المسرح
إطار من الألومنيوم مثبت على ساحة السقف
على الرغم من أن كل شاشة تعرض محتوى فيديو، إلا أن كل شاشة تتطلب حلاً هندسيًا مختلفًا.
لماذا لا تستخدم كل شاشة LED نفس نظام الدعم؟
تختلف شاشات LED بشكل كبير في:
مقاس.
وزن.
ارتفاع التثبيت.
اتجاه المشاهدة.
الوصول إلى الصيانة.
البيئة الهيكلية.
لذلك، يختار المهندسون الهيكل الداعم الأكثر ملاءمة بدلاً من تطبيق حل قياسي واحد.
تعتمد هندسة الأحداث المؤقتة على اختيار البنية المناسبة لكل وظيفة بدلاً من فرض كل مكون على نفس الإطار.

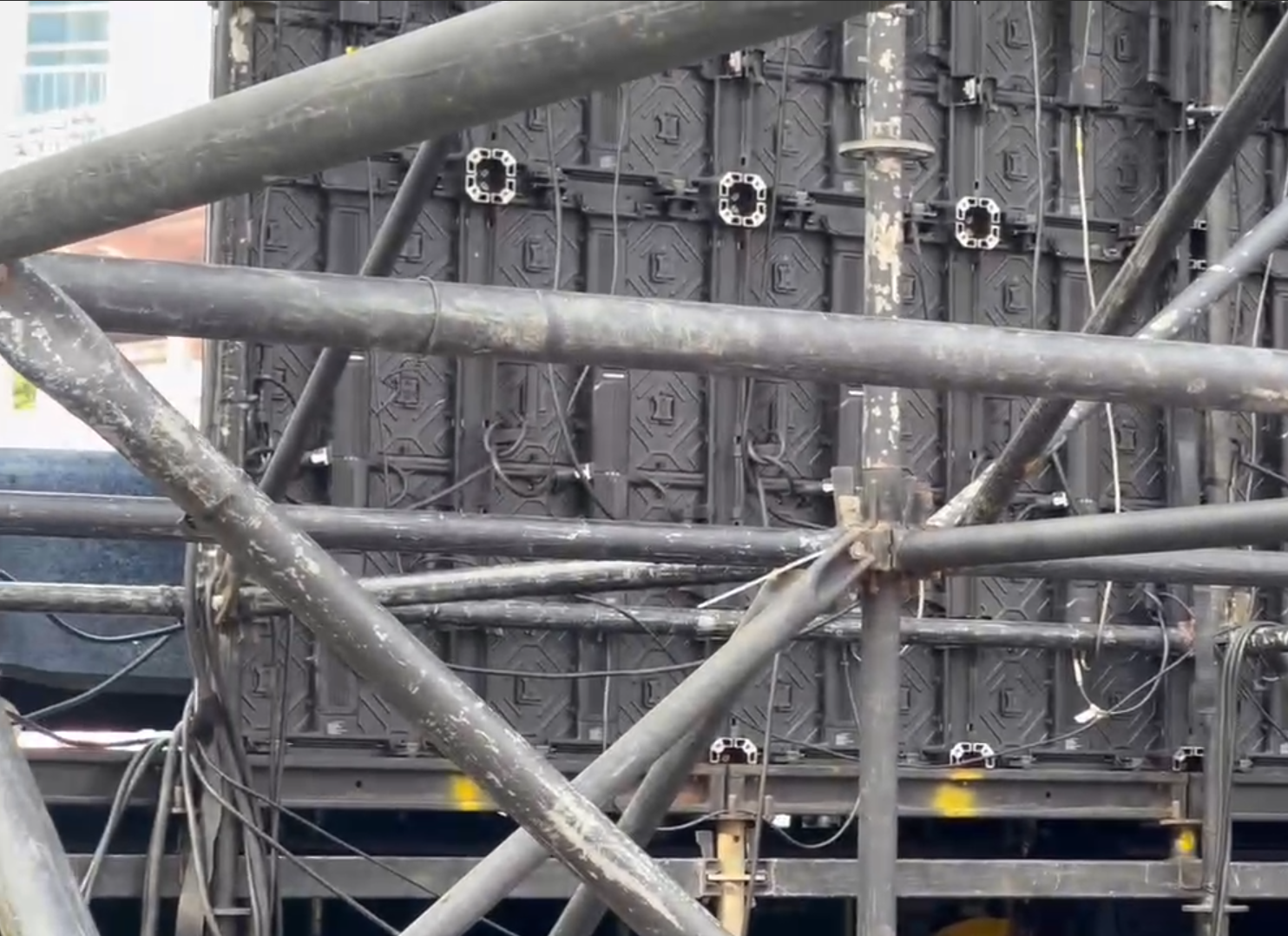

يتم دعم شاشات LED الخلفية للمسرح الرئيسي بواسطة منصة المسرح
كانت إحدى الملاحظات الأكثر وضوحًا خلال هذا المشروع هي أن شاشة LED الخلفية الكبيرة الموجودة خلف فناني الأداء تم وضعها مباشرة على منصة المسرح الرئيسية.
بدلاً من تعليقها بالكامل من السقف، نقلت الشاشة معظم حملها الرأسي مباشرة إلى سطح المسرح.
وهذا يوفر العديد من المزايا.
نقل الحمل المباشر
يتم نقل الوزن الساكن لجدار LED من خلال الإطار الداعم مباشرة إلى منصة المسرح.
وهذا يتجنب وضع حمل إضافي غير ضروري على هيكل السقف.
تحسين الاستقرار
يواجه جدار LED المدعوم من الأرض حركة أقل من الشاشة المعلقة بالكامل.
يعد هذا مفيدًا بشكل خاص لشاشات العرض الكبيرة جدًا حيث تكون محاذاة الصورة أمرًا مهمًا.
صيانة أسهل
يمكن للفنيين الوصول إلى الجزء الخلفي من الشاشة مباشرة من وراء الكواليس دون العمل على مستوى السطح.
