فهم أنظمة التعليق المختلفة المستخدمة في أبراج PA الرئيسية والجانبية وأبراج التتابع
تعد مكبرات الصوت ذات المصفوفة الخطية من بين أثقل المكونات المعلقة الموجودة في مسرح الحفلات الموسيقية الحديثة.
على عكس تركيبات الإضاءة أو لوحات LED، فإن مصفوفة الخطوط تقوم بأكثر من مجرد إنتاج الصوت. ويؤثر موقعه بشكل مباشر على تغطية الجمهور وتوزيع ضغط الصوت واتساق الاستماع في جميع أنحاء المكان.
لهذا السبب، لا يقوم المهندسون ببساطة بتعليق كل مصفوفة خطوط من أقرب هيكل.
وبدلاً من ذلك، يتم تعليق كل مصفوفة من نظام هيكلي مصمم خصيصًا لموقعها ومتطلبات التحميل والوظيفة الصوتية.
أثناء بناء مهرجان قوانغتشو بيرل بيرل الموسيقي لعام 2026، تمت ملاحظة ثلاث طرق مختلفة لتعليق مصفوفة الخطوط:
تم تعليق نظام PA الرئيسي من عوارض ناتئة أسفل ساحة السقف.

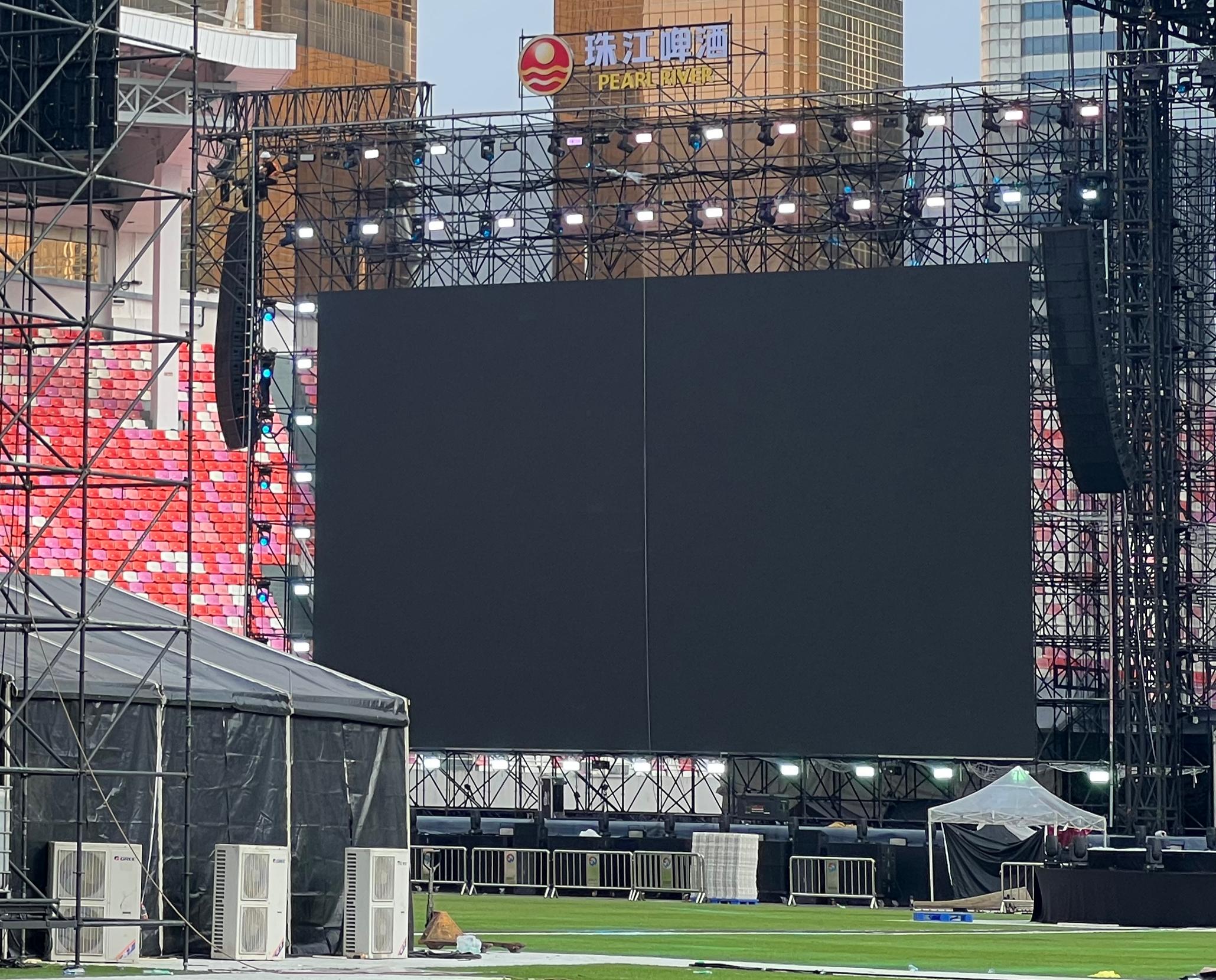

تم تعليق أنظمة PA الجانبية من عوارض الجمالون المثبتة على هياكل Ringlock المستقلة.
تم تعليق أنظمة مكبرات الصوت من أبراج تتابع يبلغ ارتفاعها 20 مترًا تقريبًا وتقع في منتصف الملعب.
تكشف هذه الملاحظات عن مبدأ هندسي مهم:
نقطة التعليق الأكثر أمانًا ليست دائمًا هي الأعلى، فهي الهيكل المصمم خصيصًا لتحمل الحمولة المطلوبة مع تقديم التغطية الصوتية الصحيحة.
تمت مناقشة التصميم العام لنظام الصوت في كيف يتم توزيع النظام الصوتي للحفلات الموسيقية في الاستاد؟ بينما تركز هذه المقالة على الهندسة الإنشائية وراء تعليق هذه الأنظمة بأمان.
الملاحظة الهندسية
تم استخدام ثلاثة أنظمة تعليق مستقلة خلال هذا المشروع.
موقع صفيف الخط
الهيكل الداعم
السلطة الفلسطينية الرئيسية
شعاع ناتئ تحت ساحة السقف
جانب المرحلة PA
شعاع الجمالون مثبت على هيكل Ringlock
تتابع السلطة الفلسطينية
برج تتابع مستقل
على الرغم من أن الأنظمة الثلاثة تدعم مصفوفات الخطوط، إلا أن كل منها يخدم غرضًا هندسيًا وصوتيًا مختلفًا.
لماذا يتم تعليق المصفوفات الخطية بدلاً من وضعها على الأرض؟
يتم تعليق صفائف الخطوط الكبيرة لعدة أسباب.
تعليق مكبرات الصوت:
يحسن تغطية الجمهور.
يمنع حجب الصوت من قبل المتفرجين.
يخلق تشتت عمودي أفضل.
يقلل من الانعكاسات من أرضية المسرح.
يسمح للصوت بالعرض على مسافات طويلة.
وبالتالي يتم تحديد ارتفاع التعليق من خلال الأداء الصوتي والسلامة الهيكلية.
يتم تعليق مصفوفات PA الرئيسية من ساحة السقف
تم وضع صفائف الخط الأساسي في مقدمة المسرح الرئيسي.
وبدلاً من تعليقها مباشرة من دعامات السقف، تم تعليقها من عوارض ناتئة تمتد أسفل ساحة السقف.
يوفر هذا الترتيب العديد من المزايا الهندسية.
تغطية أفضل للجمهور
يؤدي وضع المصفوفات على الحافة الأمامية للمسرح إلى تقليل العوائق من:
هيكل السقف.
معدات الإضاءة.
خلفية LED.
وهذا يسمح للصوت بالعرض مباشرة على الجمهور.
الدعم الهيكلي المستقل
تم تصميم الشعاع الكابولي خصيصًا لنقل حمولة السماعة المركزة إلى هيكل السقف الرئيسي.
يؤدي هذا إلى إنشاء مسار تحميل مخصص بدلاً من توزيع أحمال السماعات عبر أعضاء السقف المتعددة.
سهولة التزوير والصيانة
كما يوفر تعليق مكبرات الصوت من منطقة الترماك إمكانية الوصول بسهولة إلى:
لهذا السبب، تتضمن أنظمة التعليق الاحترافية عادةً ما يلي:
أجهزة تزوير معتمدة.
محركات السلسلة أو الرافعات اليدوية.
نقاط التعليق الفولاذية.
كابلات فولاذية آمنة مستقلة.
التحقق الهيكلي قبل الرفع.
مكبر الصوت نفسه ليس سوى جزء واحد من نظام التعليق.
الهيكل الداعم له نفس القدر من الأهمية.
تتطلب المواقع المختلفة طرق تعليق مختلفة
ويمكن تلخيص أنظمة التعليق التي تمت ملاحظتها خلال هذا المشروع على النحو التالي.
موقع المتحدث
الهيكل الداعم
الغرض الهندسي
السلطة الفلسطينية الرئيسية
شعاع ناتئ ساحة السقف
تغطية الجمهور الأمامي
جانب المرحلة PA
شعاع الجمالون على برج Ringlock
تغطية جانبية ودعم مستقل
تتابع السلطة الفلسطينية
- برج تتابع بطول 20 مترًا
تعزيز الصوت لمسافات طويلة
تم اختيار كل نظام وفقًا للقدرة الهيكلية والأداء الصوتي.
الدروس الهندسية من هذا المشروع
ويمكن استخلاص العديد من المبادئ الهندسية الهامة من هذه الملاحظات.
1. تعتمد طريقة التعليق على الوظيفة
لا ينبغي تعليق كل مكبر صوت من السقف الرئيسي.
تتطلب المواقع المختلفة حلولاً هيكلية مختلفة.
2. يجب تحديد مسارات التحميل بوضوح
تنقل كل مجموعة خطوط معلقة وزنها من خلال مسار هيكلي مخصص.
إن فهم مسار التحميل أمر ضروري لتصميم هيكل مؤقت آمن.
3. يجب أن يعمل التصميم الصوتي والتصميم الهيكلي معًا
أفضل وضع هيكلي ليس بالضرورة أفضل وضع صوتي.
تعمل هندسة الحفلات الموسيقية الناجحة على تحقيق التوازن بين كلا التخصصين في وقت واحد.
4. الهياكل المستقلة تعمل على تحسين المرونة
يتيح استخدام أبراج Ringlock وأبراج الترحيل للمهندسين تحسين التغطية الصوتية دون زيادة التحميل على سقف المسرح الرئيسي.
يعمل هذا النهج المعياري أيضًا على تبسيط التثبيت والتكيف بسهولة أكبر مع تخطيطات الأماكن المختلفة.
خاتمة
لا يتم تعليق صفائف خطوط الحفلة الكبيرة من بنية عالمية واحدة.
وبدلاً من ذلك، يتم دعم كل نظام من خلال حل هيكلي مصمم خصيصًا لوظيفته.
خلال مشروع مهرجان الموسيقى لمهرجان قوانغتشو بيرل بير، تمت ملاحظة ثلاث طرق للتعليق.
تم تعليق مصفوفات PA الرئيسية من عوارض ناتئة أسفل ساحة السقف لتوفير تغطية أمامية مباشرة.
تم تعليق المصفوفات الجانبية من عوارض الجمالون المثبتة على أبراج Ringlock المستقلة، مما يوفر دعمًا مرنًا ومستقلًا من الناحية الهيكلية.
تم تركيب مصفوفات التتابع على أبراج تتابع يبلغ ارتفاعها 20 مترًا تقريبًا متمركزة في وسط الملعب لتوسيع التغطية الصوتية إلى مناطق الجمهور البعيدة.
تُظهر هذه الأنظمة معًا أحد المبادئ الأساسية للهندسة الموسيقية:
لا يتم تحقيق تعليق مجموعة الخط الآمن باستخدام نفس الهيكل في كل مكان، ولكن من خلال مطابقة كل نظام مكبر صوت مع الهيكل الأكثر ملاءمة لموقعه وحمله والغرض الصوتي.
