فهم التصميم الهندسي وراء مراحل الممشى والمراحل B في حفلات الملاعب الكبيرة
عندما يشاهد الجمهور حفلًا موسيقيًا كبيرًا في الاستاد، غالبًا ما تكون إحدى اللحظات التي لا تنسى هي عندما يغادر فناني الأداء المسرح الرئيسي ويسيرون نحو الجمهور.
يُطلق على هذا الهيكل الممتد عادة اسم مرحلة الممشى , ، أو مرحلة المدرج.
ومع ذلك، فإن ممر الحفلة الموسيقية ليس مجرد منصة طويلة تمت إضافتها للتأثيرات المرئية.
خلف تجربة الأداء يوجد هيكل مؤقت تم التخطيط له بعناية والذي يجب أن يدعم فناني الأداء والكاميرات والأطقم الفنية والمعدات مع الحفاظ على الحركة الآمنة بين المسرح الرئيسي ومنطقة الجمهور.
أثناء بناء مهرجان قوانغتشو بيرل بيرل الموسيقي لعام 2026، لاحظنا كيف تم دمج مرحلة الممشى مع المسرح الرئيسي ومنصات الإضاءة المستقلة ومرحلة النهاية الدائرية.
ولم تكن النتيجة امتدادًا معزولًا، بل نظام أداء كامل مصمم لتحسين تفاعل الجمهور مع دعم المتطلبات التشغيلية لإنتاج الاستاد الحديث.
يمكن فهم الموقع العام للممشى داخل المكان من خلال الفهم الكامل للتخطيط لحفلة استاد كبيرة ، حيث يتم شرح العلاقة بين المسرح الرئيسي، FOH، ومنطقة الجمهور والهياكل المؤقتة الأخرى.
الملاحظة الهندسية
تضمنت مرحلة الممشى التي تمت ملاحظتها خلال هذا المشروع العديد من الميزات المميزة:
- ممشى مركزي يمتد حوالي 20 متراً من المسرح الرئيسي.
مرحلة دائرية قطرها حوالي 10 أمتار في نهاية الممشى.
سلالم مثبتة على جانبي الممشى.
منصتان مستقلتان للإضاءة موضوعتان بالتوازي مع الممشى.
كانت منصات الإضاءة أقل بحوالي 500 ملم من سطح الممشى.
كان الهيكل بأكمله محاطًا بتنانير المسرح السوداء.
تم ربط الممشى مباشرة بنظام المسرح الرئيسي.
توضح هذه الميزات أن الممشى لم يتم تصميمه لفناني الأداء فحسب، بل أيضًا لتشغيل الكاميرا والوصول الفني والصيانة وتجربة الجمهور.
لماذا يتم استخدام مراحل الممشى في الحفلات الكبيرة؟
يشكل الحفل الموسيقي في الملعب تحديًا فريدًا:
مساحة الجمهور كبيرة للغاية.
حتى مع وجود مسرح رئيسي قوي، قد يبدو فناني الأداء بعيدًا عن المتفرجين الموجودين بعيدًا عن مركز منطقة الأداء.
تحل مرحلة الممشى هذه المشكلة عن طريق توسيع منطقة الأداء إلى مساحة الجمهور.
بدلاً من قصر العرض على المسرح الرئيسي، يمكن لفناني الأداء الاقتراب من المتفرجين مع الحفاظ على نفس بيئة إنتاج الإضاءة والصوت والفيديو.
والغرض من ذلك هو خلق علاقة أفضل بين فناني الأداء والجمهور.

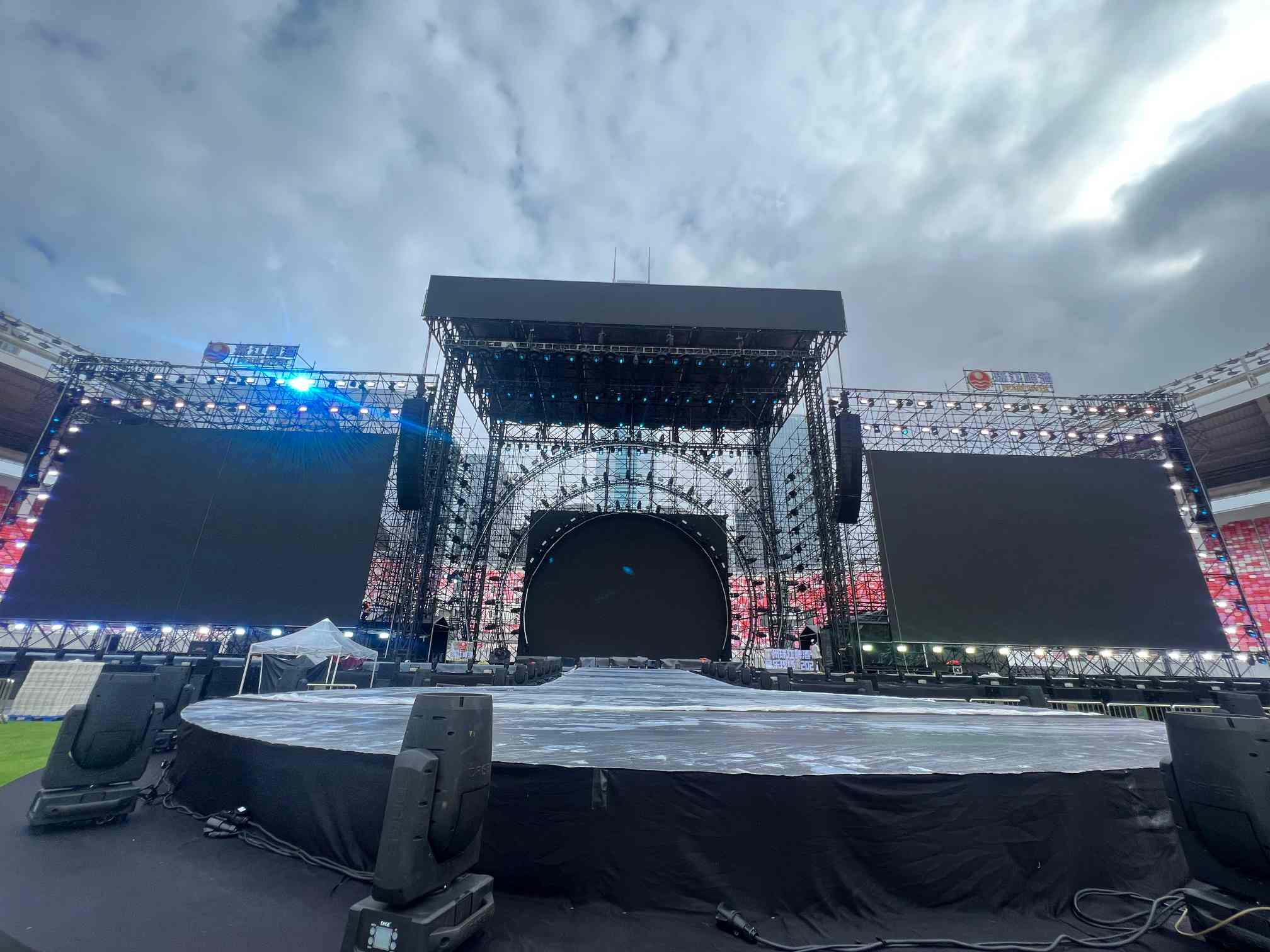

يشكل الممشى والمرحلة B الدائرية منطقة أداء ممتدة واحدة
وفي نهاية الممشى، تم إنشاء مسرح دائري يبلغ قطره حوالي 10 أمتار منطقة أداء ثانوية.
وبدلاً من العمل كمرحلة مستقلة، شكلت المنصة الدائرية والممر هيكلًا واحدًا مستمرًا.
قدم هذا التكوين العديد من المزايا.
أولاً، يمكن لفناني الأداء الانتقال إلى عمق منطقة الجمهور مع البقاء على اتصال بنظام الإنتاج الرئيسي.
ثانيًا، سمح الشكل الدائري لفناني الأداء بمواجهة اتجاهات مختلفة، مما أدى إلى تحسين التفاعل مع المتفرجين حول المنصة.
ثالثًا، أنشأ المسرح الدائري منطقة مخصصة لمشاركة الجمهور عن قرب، خاصة للمشاهدين المهمين الموجودين بالقرب من مقدمة الملعب.
من وجهة نظر هندسية، ينبغي اعتبار الممشى والمرحلة الدائرية بمثابة نظام منصة متكامل بدلاً من هياكل منفصلة.
يمكن أيضًا العثور على مبادئ تصميم مماثلة في أنواع مختلفة من أنظمة المنصات المسرحية، حيث يتم تكوين الهياكل المعيارية وفقًا لمتطلبات الأداء.

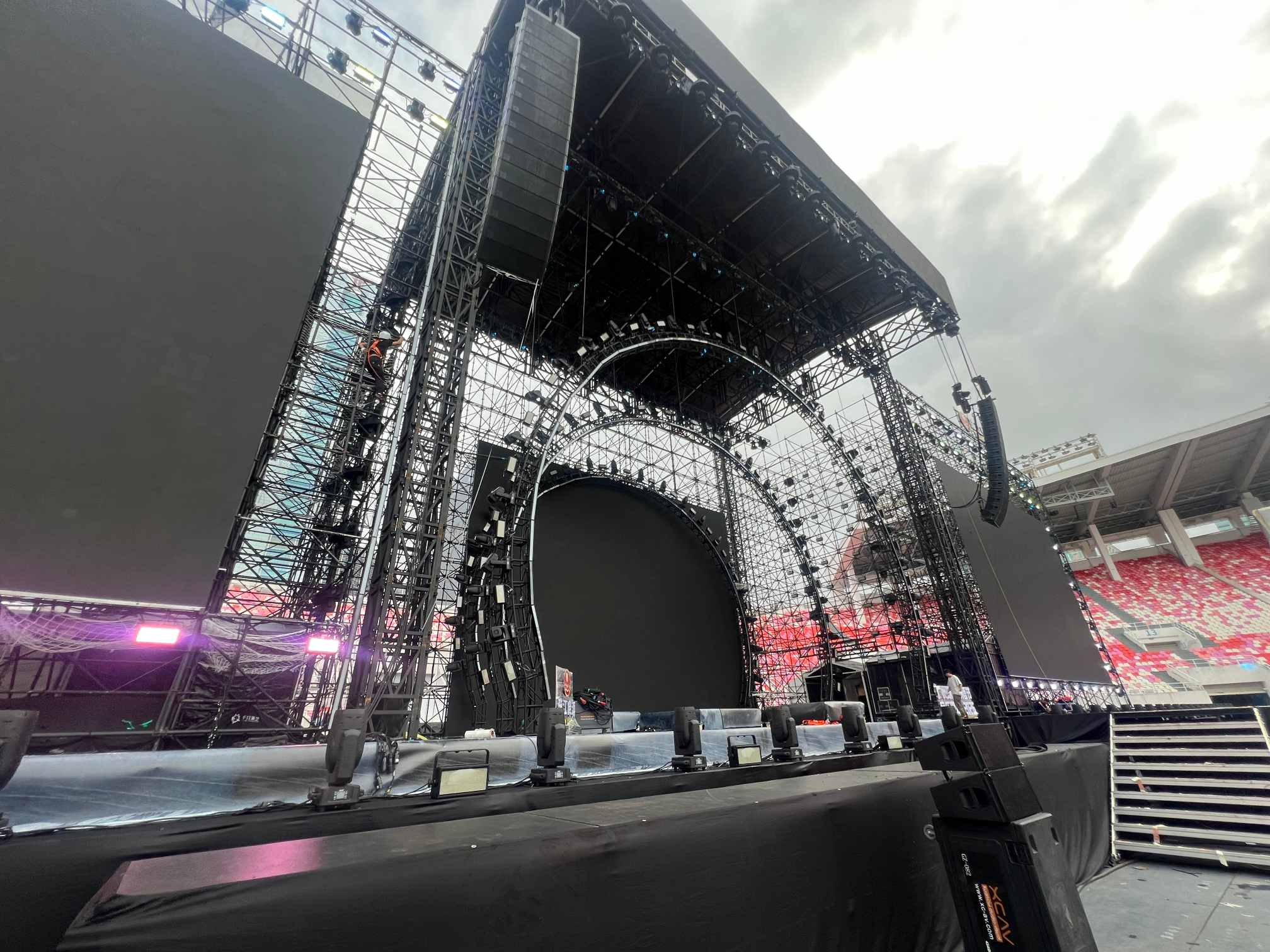

كيف تم توصيل الممشى بالمسرح الرئيسي؟
لم يتم تثبيت الممشى كجسم مؤقت تم وضعه بشكل مستقل أمام المسرح.
وبدلاً من ذلك، فقد شكلت جزءًا من التخطيط العام للمسرح.

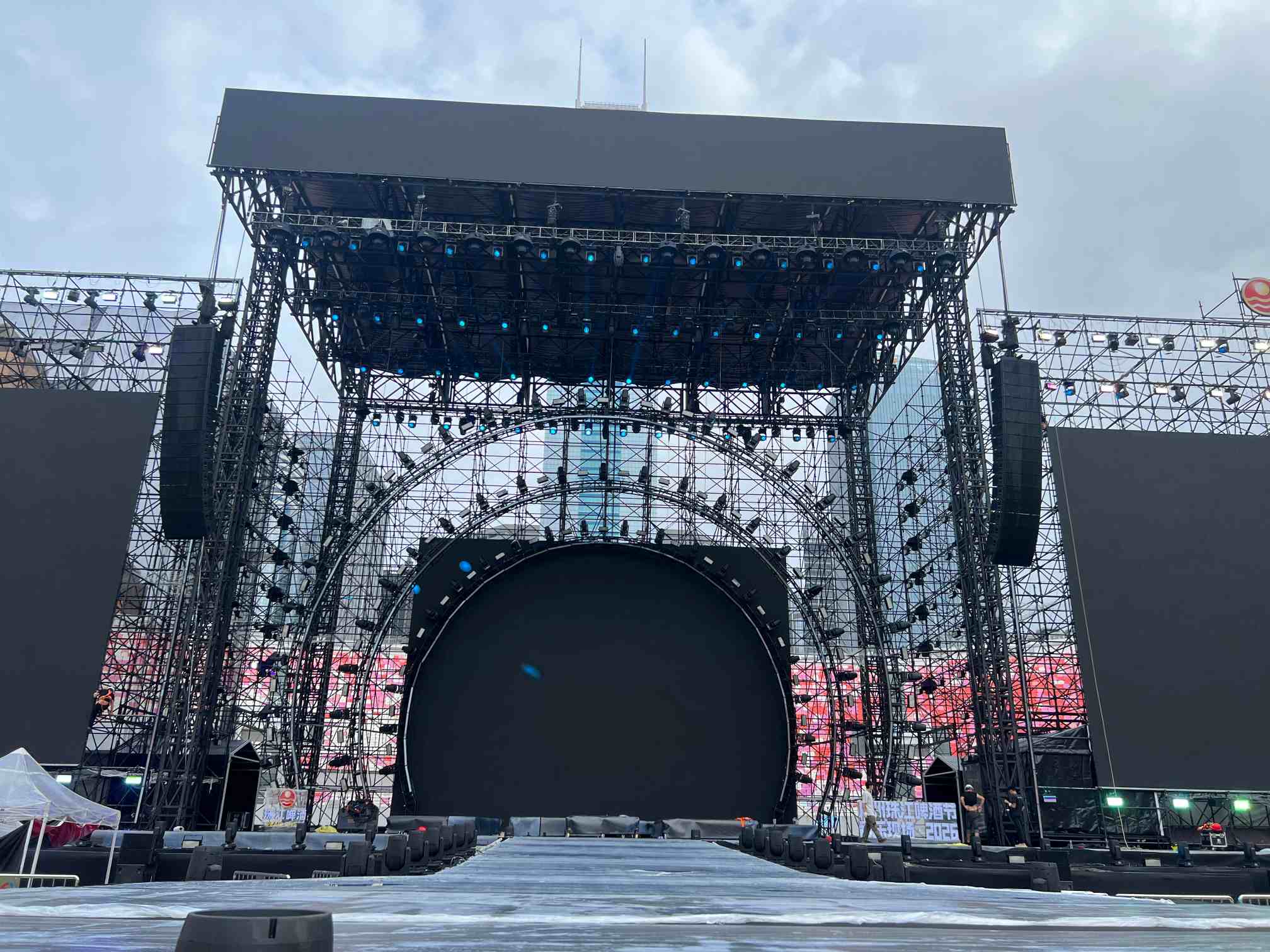

تمت محاذاة الممشى المركزي مع الخط المركزي للمسرح الرئيسي ومتصل مباشرة بمنطقة الأداء الأساسية.
قدمت هذه المحاذاة:
طريق واضح لحركة المؤدي.
تكوين بصري متوازن.
زوايا الكاميرا متسقة.
اتصال مباشر بين المرحلة الرئيسية والمرحلة B.
سمح الاتصال الهيكلي لفناني الأداء والموظفين الداعمين بالتنقل بين مناطق الأداء المختلفة دون مقاطعة تدفق العرض الرئيسي.
كان منطق البناء متسقًا مع أنظمة المراحل المعيارية الأخرى حيث يتم دمج المكونات المختلفة في هيكل واحد منسق.

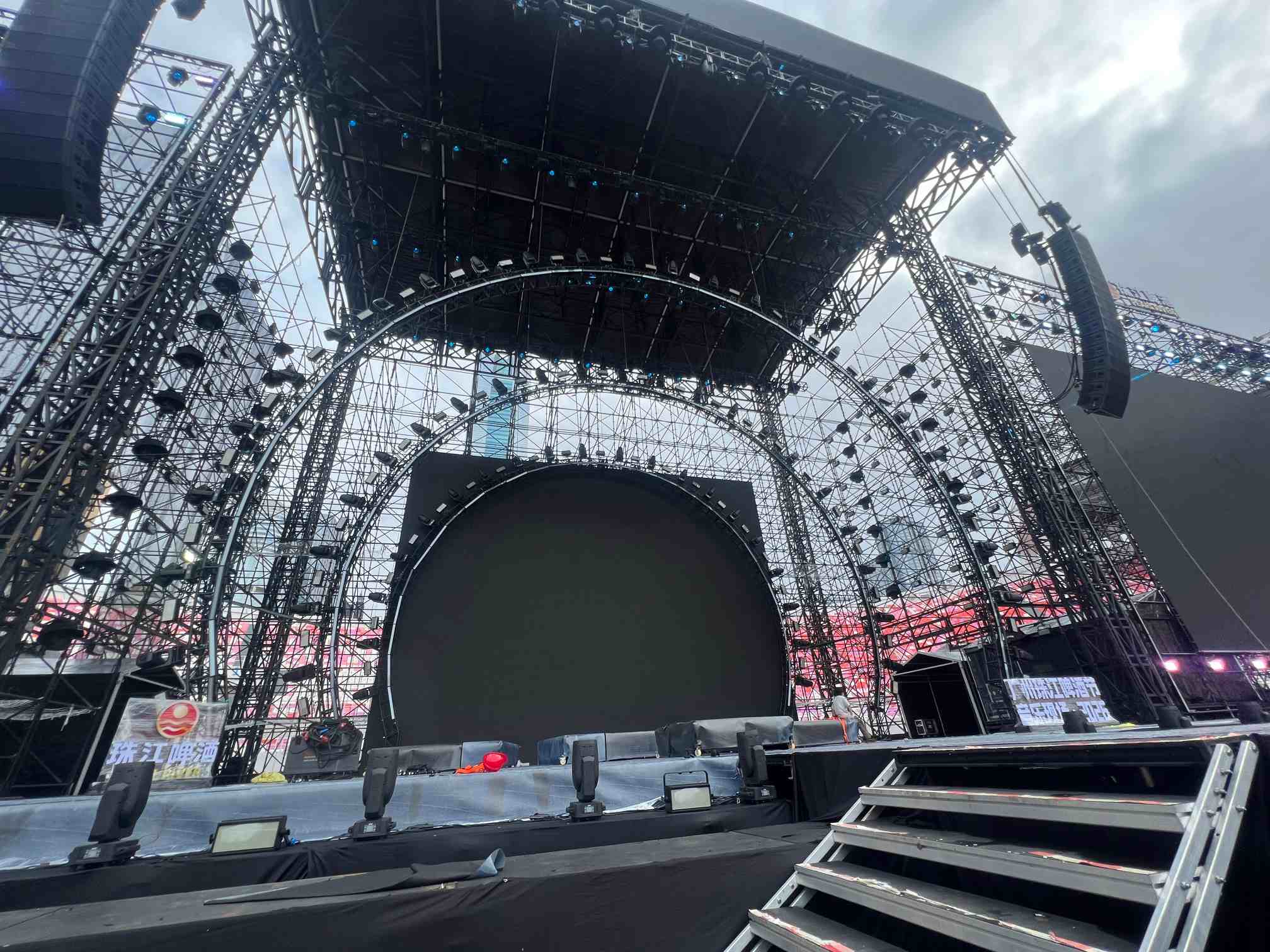

لماذا تم تركيب السلالم على جانبي الممشى؟
أحد التفاصيل المثيرة للاهتمام التي تمت ملاحظتها خلال هذا المشروع هو تركيب السلالم على جانبي الممشى.
للوهلة الأولى، قد يبدو أن هذه السلالم مصممة بشكل أساسي لفناني الأداء.
ومع ذلك، استنادًا إلى التصميم العام ومتطلبات البناء، يبدو أن الغرض الأساسي منها هو الوصول التشغيلي.
وشملت الوظائف المحتملة:
وصول مشغل الكاميرا.
وصول فني الإضاءة.
وصول البناء والصيانة.
نقل المعدات.
دعم وصول المؤدي، مثل الراقصين.
عادةً ما يستخدم المغنون أو فناني الأداء الرئيسيين طرقًا مخصصة خلف الكواليس متصلة بالمسرح الرئيسي.
لذلك، من المرجح أن تكون هذه السلالم الجانبية مصممة كنقاط وصول مرنة للعمل بدلاً من مدخل المؤدي الأساسي.
يعد هذا الفصل بين حركة المؤدي والتداول الفني مبدأً مهمًا في التخطيط للأحداث الكبيرة.

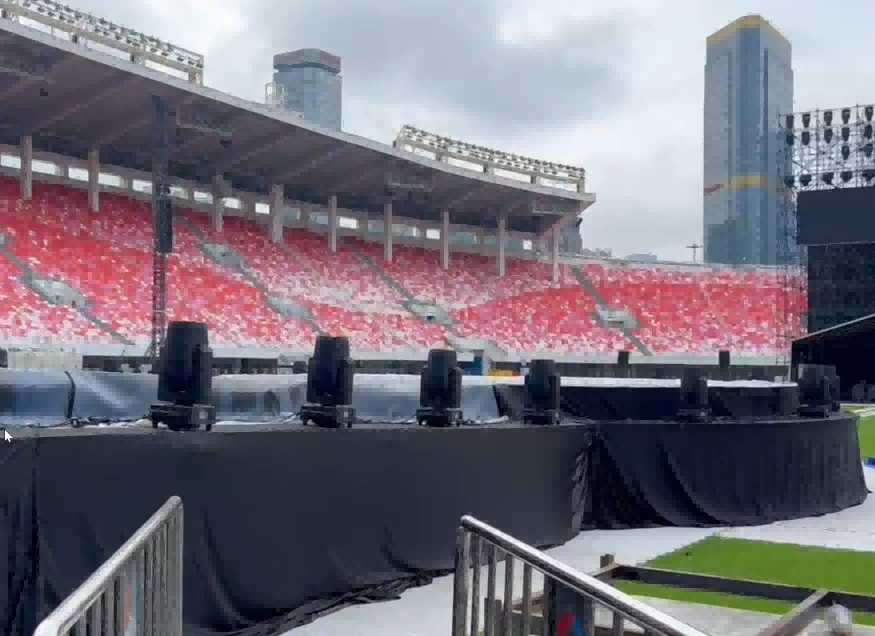

منصات الإضاءة المستقلة تعمل على تحسين الفصل الفني
ومن السمات المميزة الأخرى تركيب منصتي إضاءة مستقلتين أمام المسرح الرئيسي وبجانب الممشى.
كانت هذه المنصات أقل بحوالي 500 ملم من سطح الممشى.
خلق فرق الارتفاع هذا فصلًا واضحًا بين منطقة الأداء ومناطق المعدات التقنية.
من المحتمل أن يخدم التصميم عدة أغراض:
منع الوصول غير المنضبط
من خلال خفض منصات الإضاءة، كان فنانو الأداء والعاملون خلف الكواليس أقل عرضة للدخول عن طريق الخطأ إلى منطقة المعدات الفنية أثناء الأداء.
ظلت تركيبات الإضاءة والكابلات ومناطق التعديل منفصلة بشكل واضح.
توفير أوضاع إضاءة مستقرة
قدمت المنصات المستقلة مواقع مخصصة لمعدات الإضاءة دون احتلال منطقة حركة المؤدي الرئيسية.
سمح ذلك لمصممي الإضاءة بإنشاء زوايا مناسبة لفناني الأداء على الممشى والمسرح الدائري.
تحسين السلامة
يؤدي فصل المعدات التقنية عن تداول الأداء إلى تقليل مخاطر:
الاتصال بالمعدات.
تداخل الكابل.
حادث تصادم عرضي.
الحركة غير المنضبطة بالقرب من تركيبات الإضاءة.
يعكس هذا نفس الفلسفة الهندسية المستخدمة في هياكل الأحداث المؤقتة: يجب أن يكون للوظائف المختلفة مساحات محددة بوضوح.
لماذا كان الممشى بأكمله محاطًا بتنانير المسرح السوداء؟
تمت تغطية محيط الممشى والمسرح الدائري بالكامل بتنانير سوداء للمسرح.
على الرغم من أن تنانير المسرح تعتبر في بعض الأحيان عنصرًا زخرفيًا، إلا أنها تؤدي أيضًا وظائف عملية مهمة.
يخفون:
الهياكل الداعمة.
أرجل المرحلة.
مكونات الاتصال.
طرق الكابلات.
مناطق التخزين المؤقتة.
وبدون هذه الأغطية، سيرى الجمهور الهيكل الهندسي المؤقت تحت سطح الأداء.
يخلق اللون الأسود مظهرًا بصريًا أكثر نظافة ويساعد المسرح على الاندماج بشكل طبيعي في بيئة الحفلة الموسيقية.
تأخذ هندسة الأحداث الاحترافية في الاعتبار الأداء الهيكلي والعرض المرئي.
لا ينبغي للمرحلة الناجحة أن تكون آمنة فحسب، بل يجب أن تبدو مصقولة ومتعمدة أيضًا.
تتطلب مرحلة الممشى التنسيق بين الهيكل والإنتاج
يجب أن يلبي ممشى الحفل متطلبين مختلفين.
لفناني الأداء:
مساحة أكبر للحركة.
تفاعل أقرب مع الجمهور.
أداء أكثر ديناميكية على المسرح.
لفرق الإنتاج:
الوصول الآمن.
مواقف الكاميرا.
دعم الإضاءة.
القدرة على الصيانة.
نقل المعدات.
وهذا التوازن يتطلب التنسيق بين:
هيكل المرحلة.
نظام الإضاءة.
نظام الصوت.
نظام الكاميرا.
تداول المؤدي.
متطلبات السلامة.
ولذلك لا يمكن تصميم الممشى بشكل منفصل عن المسرح الرئيسي.
ويجب أن يؤخذ في الاعتبار مع نظام المرحلة الكامل.
المبادئ الهندسية وراء تصميم الممشى هذا
توضح مرحلة الممشى المرصودة العديد من المبادئ الهندسية الهامة.
1. ينبغي فصل مساحة الأداء والفضاء التقني
ظلت منطقة الأداء واضحة، بينما تم نقل الإضاءة والوظائف الفنية إلى منصات مستقلة.
2. التفاعل مع الجمهور يتطلب التخطيط الهيكلي
لم تتم إضافة المرحلة B الدائرية للمظهر فقط.
يتطلب التكامل مع:
هيكل الحاملة.
طرق الوصول.
إضاءة.
التغطية الصوتية.
أنظمة السلامة.
3. يجب أن تدعم الهياكل المؤقتة عملية البناء والتشغيل
كانت السلالم الجانبية مفيدة أثناء التثبيت وظلت ذات قيمة أثناء الحدث.
يعمل هذا النهج ثنائي الغرض على تحسين الكفاءة.
4. الجودة البصرية جزء من الهندسة
توضح تنانير المسرح السوداء أن الهياكل المؤقتة يجب أن تأخذ في الاعتبار كيفية ظهورها للجمهور.
الهندسة والعرض ليسا منفصلين.
خاتمة
تعد مرحلة ممشى الحفلة الموسيقية أكثر بكثير من مجرد امتداد بسيط للمسرح الرئيسي.
إنه هيكل مؤقت مصمم بعناية ويجمع بين:
حركة المؤدي.
تفاعل الجمهور.
الوصول إلى الكاميرا.
دعم الإضاءة.
التداول الفني.
العرض المرئي.
خلال مهرجان قوانغتشو بيرل بير الموسيقي لعام 2026، أنشأ الممشى والمسرح الدائري B منطقة أداء ممتدة تربط المسرح الرئيسي بمشاهدين من كبار الشخصيات ومنطقة الجمهور الأوسع.
توفر السلالم الجانبية مرونة تشغيلية.
قامت منصات الإضاءة المستقلة بفصل المعدات التقنية عن حركة المؤدي.
خلقت تنانير المسرح السوداء مظهرًا احترافيًا نظيفًا.
توضح هذه التفاصيل معًا كيف تم تصميم هياكل الحفلات الموسيقية الحديثة ليس فقط من أجل الأداء، ولكن أيضًا من أجل السلامة والكفاءة وتجربة الجمهور.
وبالتالي، فإن مرحلة الممشى الناجحة لا يتم بناؤها ببساطة خارج المسرح الرئيسي، بل يتم تصميمها كجزء متكامل من نظام إنتاج الحفلة الموسيقية بأكمله.
