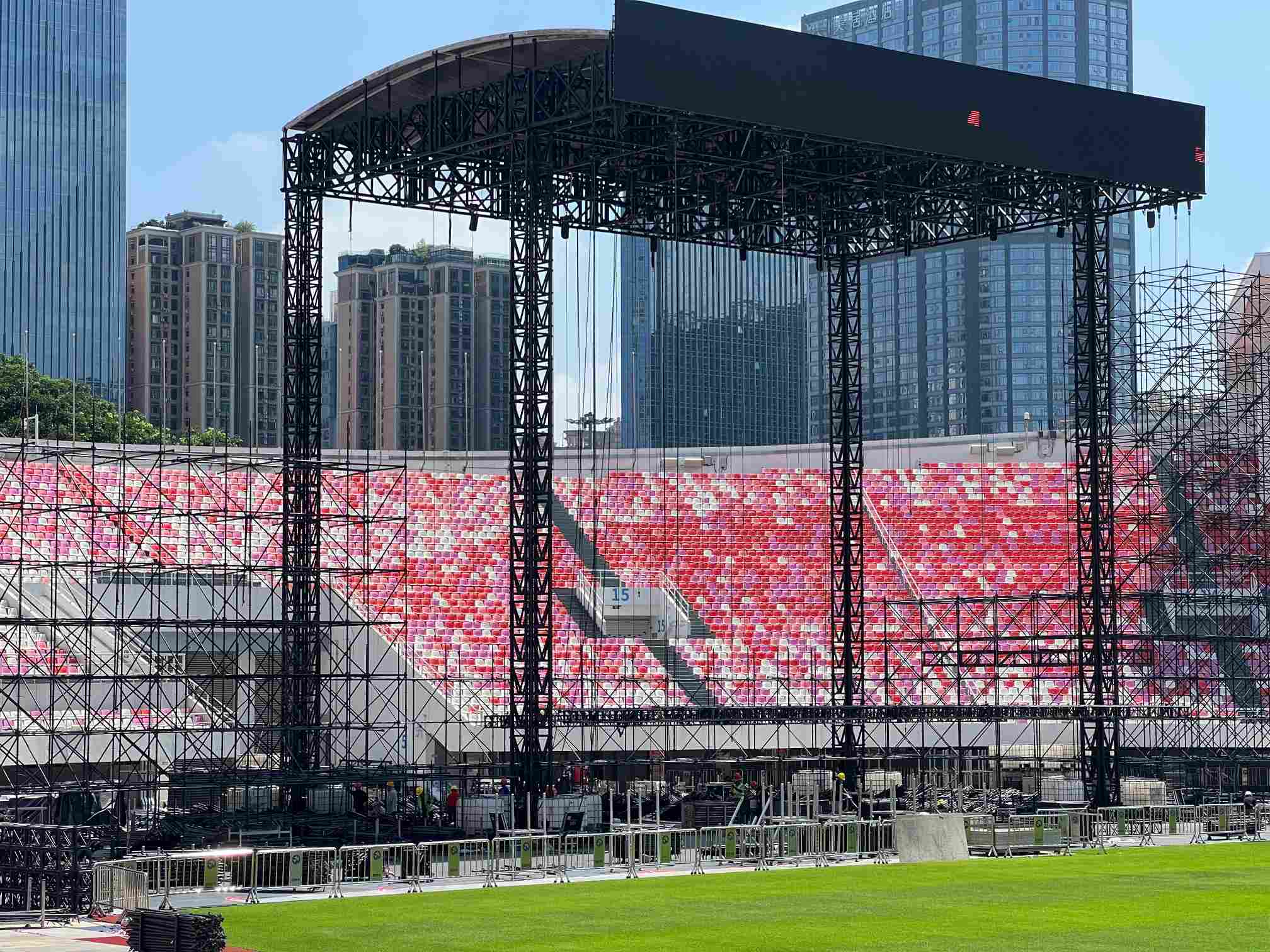

أثناء بناء مهرجان الموسيقى لمهرجان قوانغتشو بيرل بيرل لعام 2026، لاحظنا تركيب منصة سقف هيدروليكية حديثة. على عكس أنظمة السقف ذات الرافعة المتسلسلة التقليدية، استخدمت هذه المرحلة سقف رفع أسطواني كهربائي مدمج مع هياكل Ringlock ودعامات السقف المصنوعة من الألومنيوم.
الملاحظة الهندسية
تتكون المرحلة الرئيسية التي لوحظت خلال هذا المشروع في المقام الأول من:
نظام سقف رفع هيدروليكي
أربعة أعمدة رفع فولاذية
إطار دعم الصلب
دعامات سقف من الألومنيوم المنحني
غشاء السقف المتكامل
ساحة المطر الأمامية
إطار LED أمامي
نظام تزوير معلق
مكبرات الصوت صفيف الخط الرئيسي
شكلت هذه الأنظمة معًا النواة الهيكلية للحفل الموسيقي، في حين تم إنشاء هياكل Ringlock الإضافية وأنظمة تعزيز الصوت وملحقات الأداء حولها لإكمال المكان.
تسلسل بناء المرحلة
المرحلة الأولى - إنشاء خط مركز المسرح
يبدأ البناء بتحديد الخط الأوسط للمرحلة.
يحدد هذا الخط المرجعي موضع كل مكون هيكلي رئيسي، بما في ذلك أعمدة السقف والعارضة الأمامية وجدار LED ومنطقة الأداء.
أي خطأ يتم تقديمه في هذه المرحلة سيؤثر على محاذاة الهيكل بأكمله.
المرحلة الثانية - حدد موقع الأعمدة الأربعة الرئيسية
بمجرد تأكيد الخط المركزي، يتم تحديد مواقع أعمدة السقف الرئيسية الأربعة بدقة.
تحدد هذه الأعمدة الأربعة أثر نظام السقف الهيدروليكي وتصبح الدعامات الهيكلية الأساسية لسقف المرحلة بأكمله.
يعد تحديد الموقع الدقيق أمرًا ضروريًا لأن السقف يجب أن يظل مربعًا طوال عملية الرفع.
المرحلة 3 - تثبيت إطارات القاعدة الفولاذية
يتم تركيب قواعد فولاذية شديدة التحمل أسفل كل عمود رفع.
تقوم هذه القواعد بنقل أحمال السقف إلى نظام الأساس المؤقت مع توفير الاستقرار الكافي أثناء عملية الرفع.
على عكس هياكل السقالات التقليدية، تنتقل قوة الرفع الهيدروليكية مباشرة عبر هذه القواعد.
المرحلة الرابعة - تثبيت أقسام العمود الأول
يتم تجميع المقاطع الأولى من أعمدة الرفع الفولاذية على إطارات القاعدة.
توفر هذه المقاطع الأولية ارتفاعًا كافيًا لتركيب أسطوانات الرفع الهيدروليكية مع الحفاظ على الاستقرار أثناء التجميع المبكر.
المرحلة الخامسة - تركيب أسطوانات الرفع الهيدروليكية
يتم بعد ذلك تركيب أربع أسطوانات رفع كهربائية بين أقسام العمود السفلي والعلوي.
على عكس أنظمة السقف ذات الرافعة المتسلسلة، حيث يتم تعليق معدات الرفع فوق السطح، تظل آلية الرفع في هذا التصميم على مستوى الأرض.
تقوم الأسطوانات الهيدروليكية بدفع السقف إلى الأعلى من الأسفل بدلاً من سحبه إلى الأعلى من الأعلى.
هذا الاختلاف يغير بشكل أساسي تسلسل البناء بأكمله.
المرحلة السادسة - تثبيت أقسام العمود الثاني
بعد تأمين أسطوانات الرفع، يتم تجميع أقسام العمود الثاني.
في هذه المرحلة، يبدأ نظام الرفع الكامل في التبلور ويكون جاهزًا لدعم تركيب السقف.
المرحلة السابعة - تجميع عوارض السقف
يتم تركيب عوارض السقف الفولاذية الأساسية بين الأعمدة الأربعة.
تعمل هذه العوارض على إنشاء الإطار الهيكلي الذي يدعم دعامات السقف وأحمال الإضاءة ومعدات الإنتاج المعلقة.
بمجرد الانتهاء من ذلك، يبدأ السقف في أن يشبه هندسته الهيكلية النهائية مع بقائه قريبًا من مستوى الأرض.
توفر عوارض السقف أيضًا نقاط الاتصال الأساسية لدعامات الإضاءة ، والتي تدعم لاحقًا مئات تركيبات الإضاءة المستخدمة أثناء الأداء. قد يجد القراء الذين ليسوا على دراية بهذه الهياكل أيضًا دليل تروس الإضاءة الخاص بنا مفيدًا.
المرحلة الثامنة - تجميع هيكل السقف المنحني المصنوع من الألومنيوم
يتكون السقف نفسه من دعامات ألومنيوم منحنية تدعم غشاء السقف.
يوفر اختيار الألومنيوم بدلاً من الفولاذ العديد من المزايا الهندسية.
أولاً، يقلل الألومنيوم بشكل كبير من الحمل الميت الذي يحمله نظام الرفع الهيدروليكي.
يؤدي تقليل وزن السقف إلى تقليل القوى المنقولة عبر أسطوانات الرفع والأعمدة والأساسات مع تحسين كفاءة التركيب.
تُستخدم فلسفة الوزن الخفيف هذه على نطاق واسع في جميع أنحاء هندسة نظام الجمالون الحديث ، حيث يوفر الألومنيوم توازنًا ممتازًا بين القوة والوزن وكفاءة النقل.
ثانيًا، يوفر الألومنيوم سطحًا أملسًا ومقاومًا للتآكل ومناسبًا بشكل خاص لأغشية السقف المشدودة.
يمكن تمديد نسيج السقف بإحكام عبر إطار الألمنيوم المنحني، مما ينتج عنه سطح أنظف مع تجاعيد أقل وتصريف أفضل لمياه الأمطار.
كما يقلل هذا السطح الأملس من احتمالية تجمع المياه أثناء هطول الأمطار الغزيرة، وهو اعتبار مهم للحفلات الموسيقية في الهواء الطلق خلال موسم الأمطار الصيفي في قوانغتشو.
المرحلة 9 - تركيب معدات الرفع قبل الرفع
إحدى الملاحظات الأكثر إثارة للاهتمام خلال هذا المشروع هي أنه تم تركيب معدات الحفر قبل رفع السقف.
تم تجهيز شرايين السلامة والرافعات المتسلسلة ونقاط التعليق بينما ظل السقف على مستوى الأرض.
يعمل العمل بالقرب من الأرض على تحسين سلامة التركيب بشكل كبير مقارنة بتجميع هذه المكونات بعد أن يصل السقف بالفعل إلى ارتفاعه النهائي.
كما يسمح أيضًا بتثبيت دعامات الإضاءة والمحركات وغيرها من معدات الإنتاج المعلقة بشكل أكثر كفاءة خلال مراحل البناء اللاحقة قبل تشغيل نظام إضاءة المسرح الكامل.
كما يسمح أيضًا بتثبيت دعامات الإضاءة والمحركات وغيرها من معدات الإنتاج المعلقة بشكل أكثر كفاءة خلال مراحل البناء اللاحقة.
المرحلة 10 - تركيب غشاء السقف قبل الرفع
على عكس أنظمة السقف التقليدية ذات الرافعة المتسلسلة، يسمح هذا التصميم الهيدروليكي بتركيب غشاء السقف بالكامل تقريبًا قبل بدء الرفع.
في أنظمة السقف التقليدية، غالبًا ما تظل أجزاء السقف التي تغطي بالقرب من أبراج الرفع مفتوحة لأن الأبراج يجب أن تمر لأعلى عبر هيكل السقف أثناء الرفع.
ولا يمكن إكمال هذه الأقسام المتبقية إلا بعد أن يصل السقف إلى ارتفاعه النهائي.
وفي المقابل، يقوم نظام الرفع بالأسطوانة الكهربائية بدفع الأعمدة إلى الأعلى من الأسفل.
نظرًا لأن آلية الرفع تقع عند القاعدة وليس فوق السطح، فيمكن تركيب غشاء السقف بالكامل تقريبًا بينما لا يزال الهيكل على ارتفاع العمل.
خلال هذه المرحلة، يتم أيضًا تجميع ساحة المطر الأمامية.
يعمل هذا السقف الممتد على تحسين الحماية من الطقس عن طريق توجيه مياه الأمطار بعيدًا عن منطقة الأداء الأمامية مع توفير مأوى إضافي لفناني الأداء والمعدات.
المرحلة 11 - تثبيت العارضة الأمامية
بعد الانتهاء من غشاء السقف، يتم تجميع العارضة الأمامية.
يدعم هذا الشعاع العديد من أنظمة الإنتاج المهمة، بما في ذلك مواضع الإضاءة الأمامية الرئيسية ومكبرات الصوت لمجموعة الخط الأساسي.
نظرًا لأنه يبرز خارج السقف الرئيسي، فإنه يساهم أيضًا في الدعم الهيكلي لمئزر المطر.
بمجرد اكتمالها، تصبح العارضة الأمامية واحدة من الأعضاء الهيكلية الأكثر تحميلًا في نظام السقف بأكمله لأنها تدعم كلاً من معدات الإضاءة ونظام الصوت الأساسي .
المرحلة 12 - تثبيت إطارات LED
يتم تجميع إطارات دعم LED المصنوعة من الألومنيوم والموجودة خارج السقف الرئيسي بينما يظل هيكل السقف قريبًا من مستوى الأرض.
يسمح تثبيت هذه الإطارات مبكرًا بدمج شاشات LED الكبيرة بشكل أكثر كفاءة أثناء البناء اللاحق دون الحاجة إلى عمل مفرط على ارتفاعات عالية.
يتم تثبيت إطارات دعم LED بشكل مستقل عن غشاء السقف بحيث يمكن إجراء صيانة الشاشة واستبدالها دون التأثير على هيكل السقف الأساسي.
المرحلة 13 - ارفع السقف بأكمله تدريجيًا
ربما تكون هذه هي المرحلة الأكثر تميزًا في عملية البناء بأكملها.
ولا يتم رفع السقف إلى ارتفاعه النهائي في عملية واحدة متواصلة.
وبدلاً من ذلك، تتبع العملية تسلسلًا متكررًا:
ارفع السقف
↓
تثبيت أقسام الأعمدة الإضافية
↓
ارفع مرة أخرى
↓
تثبيت المزيد من أقسام الأعمدة
↓
استمر حتى الوصول إلى الارتفاع المطلوب
وباستخدام هذه الطريقة التقدمية، يصل هيكل السقف بأكمله في النهاية إلى ارتفاع حوالي 20 مترًا.
نظرًا لبقاء أسطوانات الرفع في القاعدة، يمكن رفع السقف بأمان مع الحفاظ على التحكم الجيد في الهيكل طوال العملية.
المرحلة 14 – تعليق أنظمة صفيف الخط الرئيسي
بمجرد أن يصل السقف إلى ارتفاعه التصميمي، يتم تعليق مجموعة مكبرات الصوت الرئيسية من العارضة الأمامية أسفل ساحة المطر.
يوفر موضعها النهائي الارتفاع المطلوب وزاوية العرض لتغطية الجمهور الأساسي مع الحفاظ على مكبرات الصوت محمية أسفل السقف المتدلي.
بالنسبة للمشاهدين، يبدو أن مسرح الحفلة الموسيقية يرتفع بسرعة ملحوظة.
ومع ذلك، فإن السرعة ممكنة فقط لأنه تم التخطيط لكل مرحلة بعناية.
يجب إنشاء خط الوسط قبل وضع الأعمدة.
يجب إكمال الأعمدة قبل تجميع السقف.
يتم تركيب معدات الرفع قبل الرفع.
يتم الانتهاء من غشاء السقف قبل الارتفاع.
يتم رفع السقف تدريجياً وليس دفعة واحدة.
كل مرحلة تستعد للمرحلة التالية.
والنتيجة هي هيكل مؤقت قادر على دعم الإضاءة وشاشات LED وأنظمة الصوت وآلاف الكيلوجرامات من معدات الإنتاج المعلقة بشكل آمن في غضون أيام قليلة فقط.
على الرغم من أن المتفرجين عادة ما يلاحظون فقط المرحلة المكتملة، فقد تم بالفعل تنسيق كل مكون مع تخطيط المكان ونظام الصوت وسير عمل الإنتاج. يتم استكشاف العلاقة بين هذه الأنظمة بشكل أكبر في لماذا يتم وضع FOH في منتصف منطقة الجمهور؟.
التطلع إلى الأمام في هذه السلسلة
ركزت هذه المقالة حصريًا على مرحلة السقف الهيدروليكي.
سيتم تحليل الأنظمة الهامة الأخرى التي تمت ملاحظتها خلال هذا المشروع بشكل منفصل، بما في ذلك:
تدعم هياكل Ringlock أجنحة المسرح وأنظمة LED ومرافق خلف الكواليس.
مرحلة الممشى والمرحلة B الدائرية التي توسع الأداء إلى الجمهور.
نظام الحماية الأرضية المستخدم لحماية مسار الجري في الملعب أثناء البناء.
خيام الكواليس وطرق تداول فناني الأداء ومجمع الإنتاج المؤقت.
إذا كنت ترغب في فهم كيفية عمل هذه الأنظمة الفردية معًا، فيمكنك متابعة المقالات الهندسية التالية:
