فهم مسارات التحميل من شاشات LED ومصفوفات الخطوط وأنظمة الإضاءة والهياكل المؤقتة إلى الأرض

قد تبدو مسرح الحفلة الموسيقية الكبيرة في الاستاد عبارة عن مجموعة من العناصر المرئية:

• شاشات LED عملاقة.

• مكبرات صوت قوية بمصفوفة خطية.

• أنظمة الإضاءة المعقدة.

• هياكل سقف كبيرة.

• منصات الجمهور.

• أبراج فوه.

• تتابع أبراج السماعات.

ومع ذلك، من الناحية الهندسية، فإن السؤال الأهم ليس فقط كيفية تركيب هذه المكونات ، ولكن:

كيف يتم نقل الأحمال الناتجة عن هذه الأنظمة الثقيلة بأمان من خلال الهياكل المؤقتة وأخيراً إلى الأرض؟

أثناء إنشاء مهرجان قوانغتشو بيرل بيرل الموسيقي لعام 2026، تم دمج العديد من الأنظمة الثقيلة المختلفة في بنية تحتية واحدة مؤقتة للحدث.

وشمل المشروع:

• سقف المسرح الرئيسي الهيدروليكي.

• هياكل Ringlock الكبيرة.

• جدران LED متعددة.

• أنظمة صفيف الخطوط المعلقة.

• دعامات الإضاءة الكبيرة.

• هياكل التحكم FOH.

• تتابع أبراج السماعات.

• أنظمة المرحلة المؤقتة.

قام كل مكون بإنشاء أنواع مختلفة من الأحمال.

أنشأ البعض أحمالًا رأسية بشكل أساسي.

تم إنشاء بعض الأحمال الديناميكية.

خلق البعض قوى انقلابية ناجمة عن الرياح أو المعدات المعلقة.

تعتمد بنية الحفلة الموسيقية الآمنة على فهم مسار التحميل الكامل.

ويمكن تلخيص المبدأ الهندسي على النحو التالي:

المعدات ↓ هيكل الدعم ↓ الهيكل الأساسي ↓ نظام القاعدة ↓ حماية الأرض ↓

المعدات نفسها ليست سوى بداية نظام التحميل.

ما هي الأحمال الثقيلة الرئيسية في حفل الاستاد؟

يحتوي الملعب الموسيقي على العديد من المكونات الكبيرة، لكن متطلباتها الهيكلية مختلفة.

لا يمكن استخدام نفس أسلوب الدعم في كل مكان.

يوضح هذا الجدول مبدأ هندسيا هاما:

كلما كانت المعدات أثقل، كلما أصبح مسار الدعم أكثر أهمية.

لا يتطلب جدار LED بوزن 10 أطنان ونظام مكبرات الصوت بوزن 10 أطنان بالضرورة نفس الحل الهيكلي.

يحدد الموقع والارتفاع والتعرض للرياح والسلوك الديناميكي التصميم الصحيح.

فهم مسارات التحميل في هياكل الحفلات الموسيقية المؤقتة

في المباني الدائمة، عادة ما يتم نقل الأحمال من خلال الأعمدة والكمرات والأساسات.

تتبع هياكل الأحداث المؤقتة نفس المنطق الهندسي، لكن الأنظمة معيارية وقابلة للإزالة.

يجب أن يكون لكل حمل مسار متحكم فيه.

على سبيل المثال:

مسار تحميل LED

خزانة LED لسطح الملعب الحالي ↓ عارضة الدعم ↓ Ringlock / هيكل المسرح ↓ لوحة القاعدة + مقبس قابل للتعديل ↓ حماية الأرض ↓

مسار تحميل صفيف الخط

نظام سماعات سطح الملعب ↓ أجهزة التثبيت ↓ الجمالون / العارضة ↓ الإطار الهيكلي الرئيسي ↓ نظام القاعدة ↓

مسار تحميل الصابورة

خزان المياه الأرضية ↓ منصة الدعم ↓ نظام Ringlock Ledger ↓ معيار عمودي ↓ مقبس القاعدة ↓

الغرض من الهندسة ليس فقط دعم الوزن.

إنه التحكم في المكان الذي ينتقل فيه الوزن.

كيف تتم إدارة أحمال شاشات LED الكبيرة؟

تعد شاشات LED الكبيرة من بين الأحمال الثقيلة الأكثر وضوحًا في مكان الحفل.

ومع ذلك، تتطلب مواقع LED المختلفة حلولًا هيكلية مختلفة.

خلال هذا المشروع، تمت ملاحظة ثلاث طرق مختلفة لدعم LED.

شاشة LED خلفية للمسرح الرئيسي

كانت شاشة LED الخلفية الرئيسية تقريبًا:

• العرض: 20 م

• الارتفاع: 16 م

على عكس أنظمة LED المعلقة، تم تركيب هذه الشاشة مباشرة على منصة المسرح الرئيسية.

كان مسار التحميل الخاص به:

خزانة LED للحماية الأرضية ↓ نظام دعم المسرح ↓ سطح المسرح ↓ هيكل مسرح Ringlock ↓ النظام الأساسي ↓

هذه الطريقة لها العديد من المزايا:

• مسار نقل حمولة أقصر.

• صيانة أسهل.

• انخفاض تحميل السقف.

• استقرار أفضل لشاشة خلفية كبيرة.

لا يحتاج مصباح LED الرئيسي إلى الدعم من السقف لأن المسرح نفسه يوفر منصة هيكلية مباشرة.

شاشات LED جانبية على هياكل Ringlock

كانت هياكل LED الجانبية مختلفة بشكل كبير.

كان كل جانب تقريبًا:

• العرض: 20 م

• الارتفاع: 16 م

تم تركيبها على هياكل Ringlock الكبيرة.

كانت أبعاد Ringlock الجانبية المرصودة تقريبًا:

• الارتفاع: 21 م

• العرض: 24 م

• العمق: 6 م

لم تكن أنظمة Ringlock هذه عبارة عن حاملات شاشة بسيطة.

كما دعموا:

• صفائف الخط.

• معدات الإضاءة.

• الوصول إلى الصيانة.

• مجالات العمل الفنية.

أصبح مسار التحميل:

شاشة LED أرضية ↓ شعاع دعم الأنبوب المربع الفولاذي ↓ Ringlock Ledger ↓ Ringlock Standard ↓ لوحة القاعدة ↓ مقبس قابل للتعديل ↓

تم استخدام الأنابيب الفولاذية المربعة الموجودة أسفل هيكل LED من أجل:

• قم بتسوية خزانات LED.

• توزيع حمولة الخزانة.

• تقليل أخطاء المحاذاة.

تتم مناقشة منطق تركيب شاشات LED على هياكل Ringlock بشكل أكبر في:

كيفية تركيب وإصلاح شاشات LED على Ringlock Truss

و

كيفية تثبيت شاشة LED على نظام Ringlock Truss

إدارة حمل شاشة LED FOH

كما حمل هيكل FOH شاشات LED كبيرة.

كان هيكل FOH Ringlock تقريبًا:

• الارتفاع: 20 م

• العرض: 14 م

• العمق: 8 م

نظرًا لأن FOH يقع داخل منطقة الجمهور، فإن متطلباته الهيكلية تختلف عن المسرح الرئيسي.

يجب أن تدعم:

• شاشات ال اي دي.

• منصات الكاميرا.

• معدات التحكم.

• مشغلي.

• المنصات التقنية.

وبالتالي فإن نظام FOH هو هيكل مؤقت متعدد الوظائف.

يمكن العثور على مزيد من التفاصيل حول هياكل FOH في:

ما هو FOH في Ringlock Truss

كيف تتم إدارة أحمال صفيف الخط؟

تخلق الأنظمة الصوتية متطلبات هيكلية فريدة.

على عكس شاشات LED، يتم تعليق صفائف الخطوط.

حمولتها تشمل:

• الوزن العمودي.

• حركة ديناميكية.

• قوى التزوير.

• تأثير الرياح.

مصفوفات خط المرحلة الرئيسية

استخدمت المرحلة الرئيسية صفائف خطية معلقة من هيكل المئزر الأمامي.

التكوين الملحوظ:

• وضعين تعليق رئيسيين.

• 16 خزانة لكل جانب.

مسار التحميل كان:

صفيف خط الحماية الأرضية ↓ أجهزة التركيب ↓ عارضة المئزر الكابولية ↓ هيكل السقف الرئيسي ↓ الأعمدة الأولية ↓ نظام القاعدة ↓

لا يمكن تحديد نقطة التعليق ببساطة لأنها مريحة بصريًا.

يجب أن يتصل بعضو هيكلي قادر على نقل الحمل.

ترحيل الأحمال برج مكبر الصوت

تخلق أبراج السماعات التتابعية نوعًا آخر من التحدي الهندسي.

وهي هياكل طويلة ونحيلة تتعرض لـ:

• وزن مكبر الصوت.

• أحمال الرياح.

• لحظات الانقلاب.

وكانت أبراج التتابع المرصودة تقريبًا:

• الارتفاع: 20 م.

• 12 خزانة ذات صفيف خطي لكل جانب.

• يقع بالقرب من المنطقة الوسطى من الملعب.

كان مسار التحميل الخاص بهم:

مصفوفة الخط الأرضي ↓ الهيكل العلوي للبرج ↓ أقسام البرج العمودية ↓ دعامات قطرية ↓ قاعدة البرج ↓ نظام أسلاك الصابورة + أسلاك التثبيت ↓

ولم يعتمد استقرار البرج على الهيكل الرأسي فقط.

يعتمد ذلك على النظام الكامل:

• هندسة البرج.

• الأقواس القطرية.

• صابورة الماء.

• أسلاك الرجل.

• امتدادات القاعدة.

مزيد من المعلومات:

لماذا هناك حاجة لأبراج سماعات التتابع؟

كيف تتم إدارة أحمال الإضاءة؟

غالبًا ما يتم التقليل من أهمية معدات الإضاءة لأن التركيبات الفردية قد لا تبدو ثقيلة للغاية.

ومع ذلك، تستخدم الحفلات الموسيقية الكبيرة العديد من التركيبات المركزة في مناطق محددة.

يؤدي هذا إلى إنشاء أحمال محلية كبيرة.

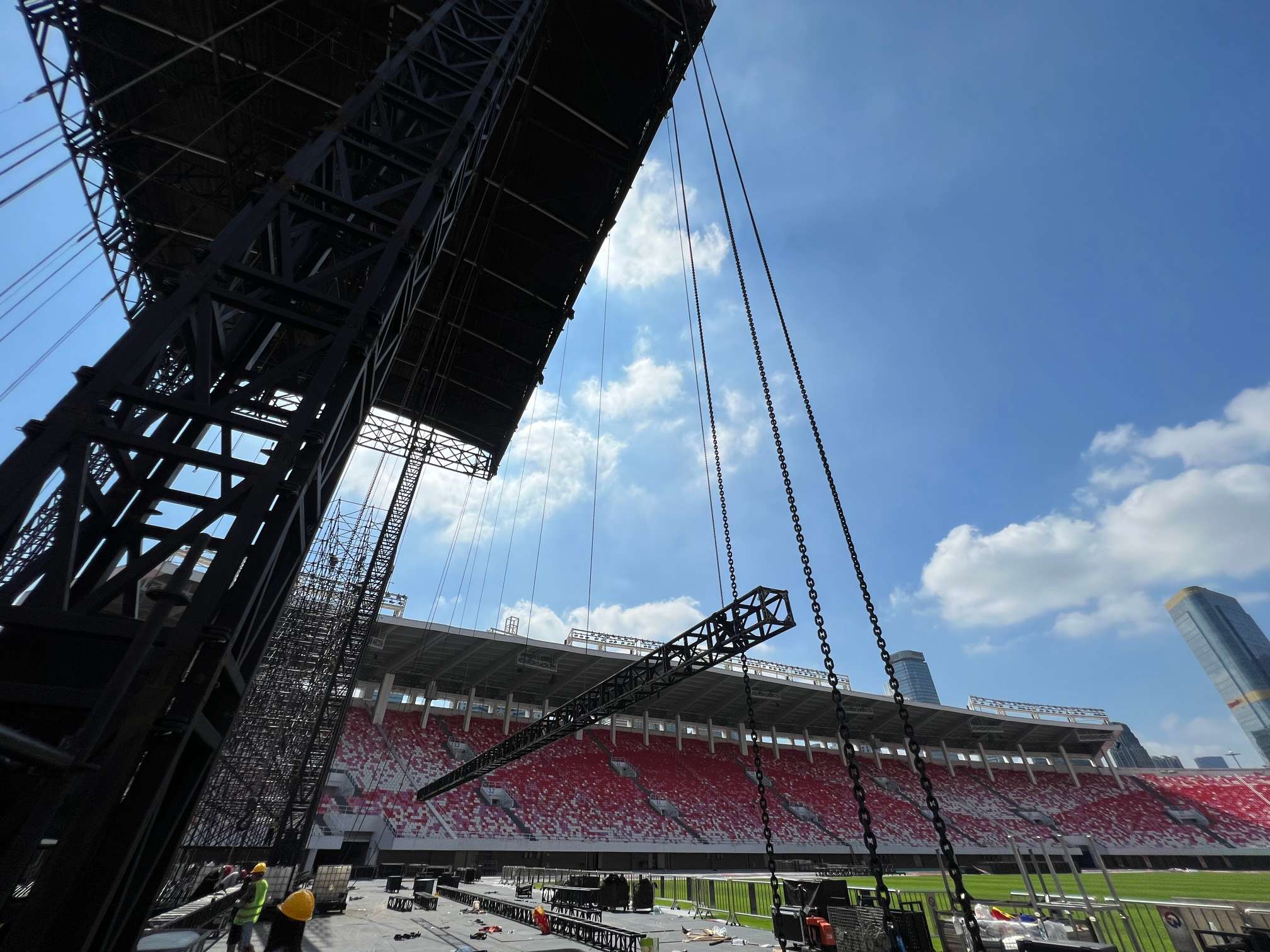

دعامات الإضاءة المنحنية

تم تركيب ثلاث دعامات نصف منحنية تحت السقف الرئيسي.

لقد دعموا:

• 36 تركيبات شعاع متحركة.

• 36 تركيبات قوية.

مسار التحميل كان:

تركيبات الإضاءة الأرضية ↓ الجمالون الألومنيوم المنحني ↓ نقطة التعليق ↓ هيكل السقف / المسرح ↓ منصة /

الجمالون لا يحمل فقط وزن التركيبات.

وينقل أيضاً:

• قوى الحركة الديناميكية.

• أحمال التثبيت.

• أحمال الكابلات.

أحمال إضاءة السقف

يحمل نظام السقف أيضًا معدات الإضاءة.

التكوين الملحوظ:

• أربع مجموعات الإضاءة.

• كل مجموعة:

  • 14 أضواء القطع.

  • 14 شعاع ضوء.

بالإضافة إلى ذلك:

• 42 محرك.

• سبع مجموعات.

• ستة محركات لكل مجموعة.

لذلك تم تصميم السقف ليس فقط للحماية من الطقس.

وكان أيضًا هيكلًا لدعم الإنتاج.

ولهذا السبب يجب النظر في ارتفاع السقف والقوة الهيكلية وإعدادات المعدات معًا.

كيف تقوم هياكل Ringlock بتوزيع الأحمال الثقيلة؟

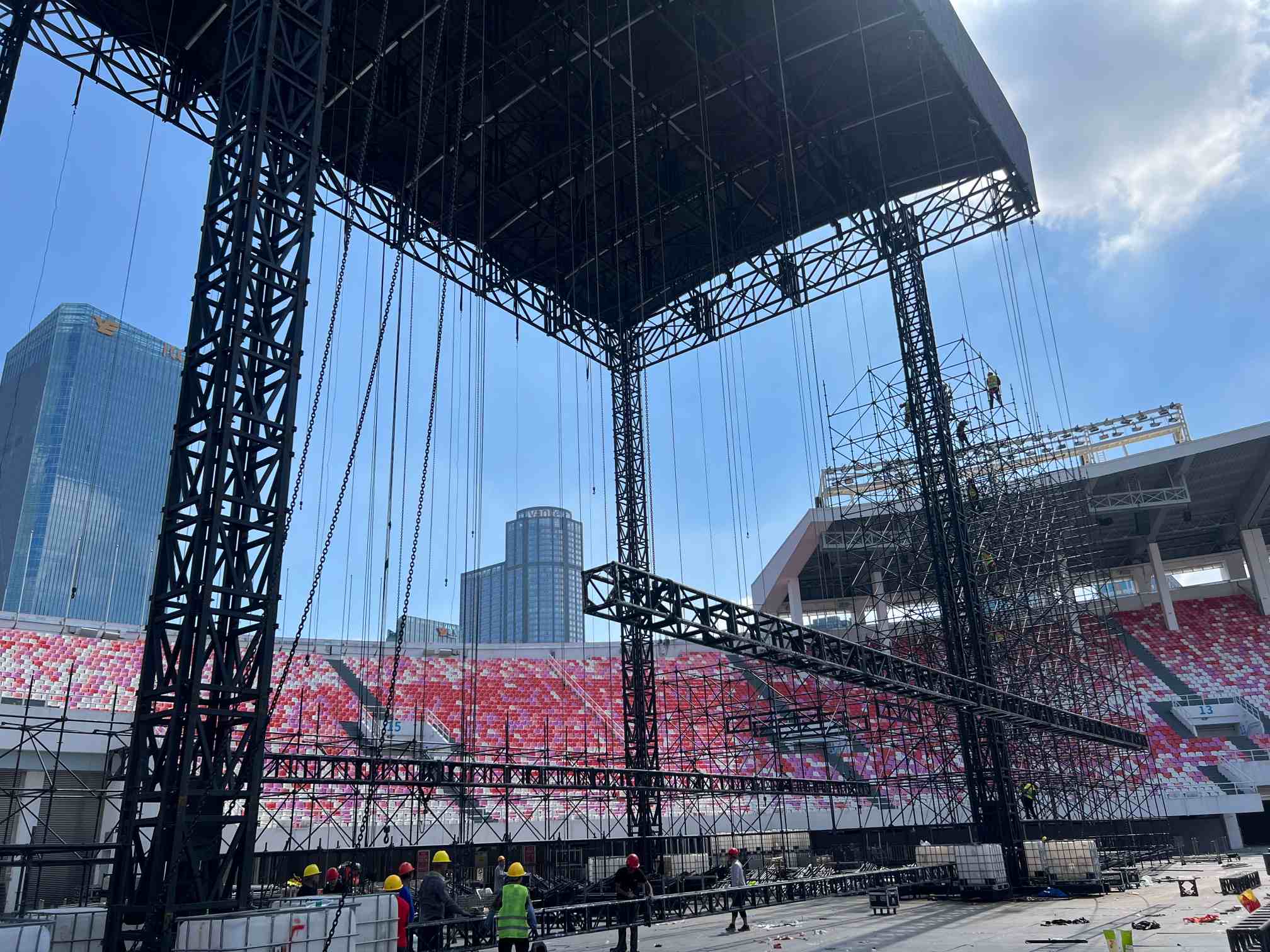

تم استخدام هياكل Ringlock الكبيرة على نطاق واسع في هذا المشروع.

لقد دعموا:

• شاشات ال اي دي.

• أنظمة الصوت.

• المنصات التقنية.

• مناطق الوصول.

كان هيكلا Ringlock الجانبيان الرئيسيان تقريبًا:

• الارتفاع: 21 م.

• العرض: 24 م.

• العمق: 6 م.

كان هيكل FOH Ringlock تقريبًا:

• الارتفاع: 20 م.

• العرض: 14 م.

• العمق: 8 م.

تقوم بنية Ringlock بتوزيع الأحمال من خلال عدة أعضاء متصلين.

مسار التحميل هو :

معدات نظام الدعم الأساسي ↓ نظام دفتر الأستاذ ↓ المعايير الرأسية ↓ الرافعة الأساسية ↓ الحماية الأرضية ↓

يعتمد الاستقرار على:

• المعايير العمودية

• الدفاتر الأفقية.

• الأقواس القطرية.

• قوة الاتصال.

• تعديل القاعدة.

تم شرح أساسيات هندسة Ringlock في:

ما هو هيكل Ringlock الصلب؟ التطبيقات والمزايا واستخدامات الأحداث

و

ما هو الجمالون Ringlock الصلب وما هي ميزاته الرئيسية

كيف تتم إدارة أحمال الصابورة؟

يعتبر الصابورة جزءًا مهمًا آخر من هندسة الهياكل المؤقتة.

خلال هذا المشروع، تم استخدام خزانات المياه للتحكم في الاستقرار.

التكوين الملحوظ:

• السعة: حوالي 1 متر مكعب.

• الموقع: المستوى السفلي من هياكل Ringlock.

• المسافة: كل 4 أمتار تقريبًا.

• تم تركيب جميع الدبابات مع منصات داعمة.

من الأخطاء الشائعة وضع خزانات المياه مباشرة على دفاتر Ringlock.

وهذا يخلق ضغطًا محليًا مركزًا.

مسار التحميل الصحيح هو:

خزان المياه الجوفية ↓ لوح / منصة فولاذية ↓ دفتر الأستاذ Ringlock ↓ المعيار العمودي ↓ النظام الأساسي ↓

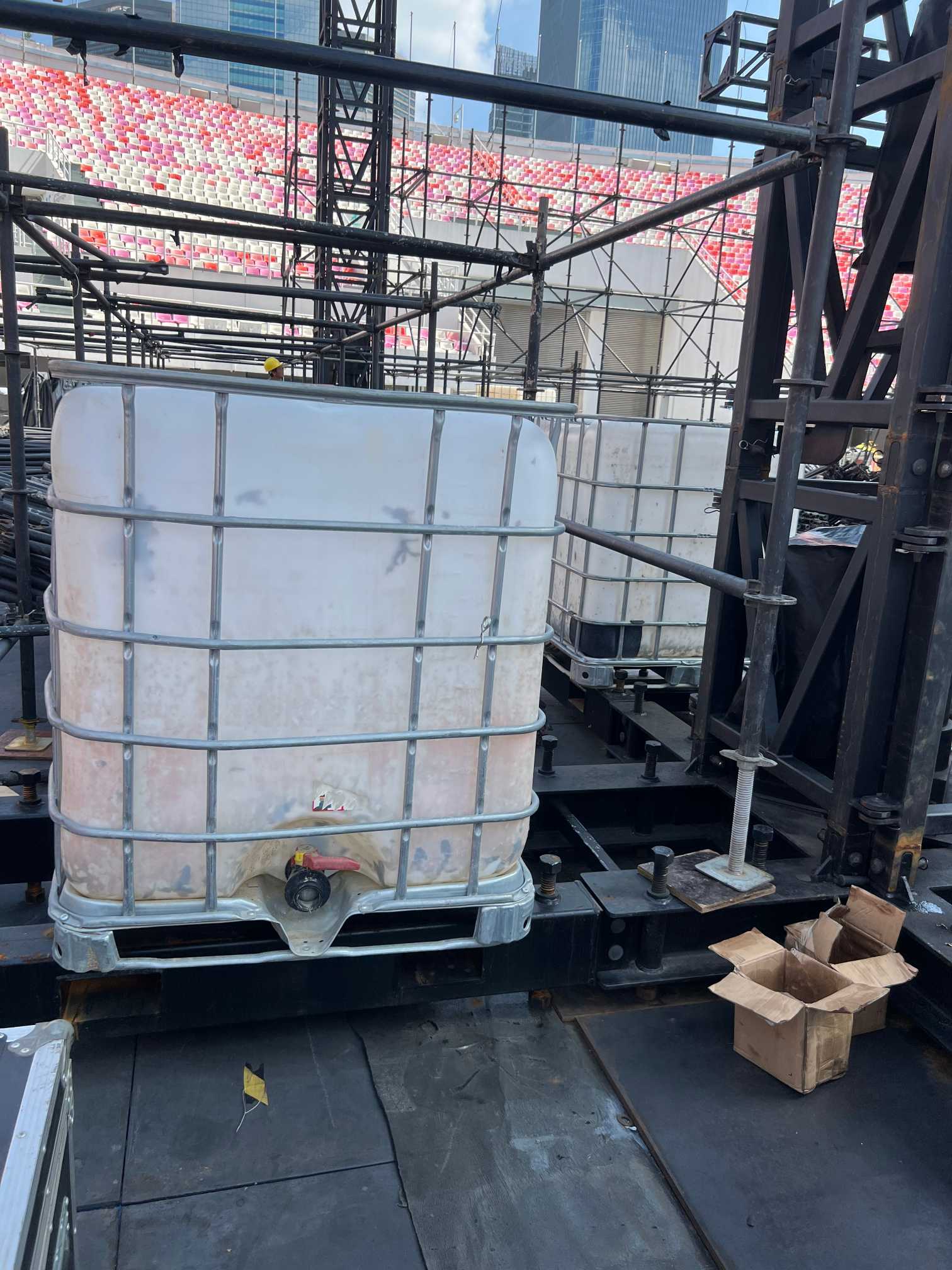

يجب على المنصة الداعمة أن:

• لديك مساحة كافية.

• توزيع الحمولة.

• منع انحناء دفتر الأستاذ.

• الحفاظ على الاستقرار.

يجب أن يشتمل الخزان أيضًا بشكل مثالي على:

• قاعدة البليت.

• نقاط الوصول للرافعات الشوكية.

وهذا يسمح بالنقل وتحديد المواقع بشكل أكثر أمانًا.

كيف تتم حماية أسطح الملاعب من الأحمال الثقيلة؟

تم بناء هيكل الحفلة الموسيقية المؤقتة داخل الملعب الحالي.

وبالتالي فإن الأرض جزء من النظام الهندسي.

طبقات الحماية المرصودة هي:

سطح الملعب الأرضي ↓ لوح بلاستيكي مقاوم للماء ↓ لباد مضاد للانزلاق ↓ أرضية وحدات بلاستيكية ↓ لوح فولاذي (منطقة تحميل ثقيلة) ↓

في المناطق العشبية، تم استخدام أرضيات بلاستيكية معيارية إضافية.

وكان الغرض:

• توزيع الأحمال.

• حماية السطح.

• ظروف عمل مستقرة.

• انخفاض ضغط النقطة.

قد يكون الهيكل قويًا بدرجة كافية، ولكن إذا لم تتمكن الأرض الموجودة أسفله من استقبال الحمل بأمان، يصبح النظام بأكمله غير آمن.

كيف تتم إدارة أحمال سطح المرحلة؟

المرحلة الرئيسية نفسها هي أيضًا نظام تحميل ثقيل.

ارتفاع المرحلة الملحوظة:

• حوالي 2 متر.

اتبع الهيكل تكوين مرحلة Ringlock القياسي مع:

• يدعم عموديا.

• الأقواس المتقاطعة.

• أنظمة تعديل القاعدة.

مسار التحميل:

سطح مسرح الهيكل المؤقت ↓ إطار السطح ↓ دعم Ringlock ↓ دعامة متقاطعة ↓ مقبس القاعدة ↓ حماية الأرض

يجب أن تدعم المرحلة:

• فناني الأداء.

• الآلات.

• معدات.

• أنظمة LED.

• الأحمال المتحركة.

لماذا لا يمكن وضع المعدات الثقيلة في أي مكان؟

أحد أكبر سوء الفهم حول بناء الحدث هو:

إذا كان الهيكل قويا، لماذا لا نضع المعدات في أي مكان؟

لأن القوة وحدها لا تكفي.

يجب على المهندسين مراعاة ما يلي:

تحميل الموقع

يختلف الحمل بمقدار طن واحد في وسط الهيكل عن الحمل بمقدار طن واحد عند الحافة.

تركيز الحمل

تخلق منطقة الاتصال الصغيرة ضغطًا محليًا أعلى.

الاتصال الهيكلي

يجب أن يدخل الحمل من خلال الأعضاء المصممين.

حالة الأرض

يجب أن يتلقى السطح أدناه أيضًا الحمل.

استقرار

تخلق بعض الأحمال قوى انقلابًا بدلاً من الضغط الهبوطي فقط.

على سبيل المثال:

خزان مياه.

برج مكبر الصوت.

إطار LED معلق.

كلها تتطلب حلولا مختلفة.

المفاضلات الهندسية في إدارة الأحمال الثقيلة

تتضمن هياكل الأحداث الكبيرة دائمًا موازنة المتطلبات المختلفة.

الهدف ليس جعل كل مكون أقوى.

الهدف هو إنشاء نظام كامل ومتوازن.

خاتمة

تعد إدارة المعدات الثقيلة أحد أهم أجزاء هندسة الحفلات الموسيقية الكبيرة.

التحدي ليس مجرد دعم الوزن.

إنه يتحكم في كيفية انتقال كل حمولة:

من:

• خزائن LED.

• مكبرات الصوت.

• تجهيزات الإضاءة.

• أنظمة السقف.

• المنصات.

• خزانات الصابورة.

خلال:

• الجمالونات.

• هياكل Ringlock.

• الحزم.

• أعمدة.

• الأنظمة الأساسية.

داخل:

• الحماية الأرضية.

• أسطح الملاعب.

ولذلك لا يتم بناء هيكل الحفلة الموسيقية المؤقتة الناجحة عن طريق إضافة مكونات أقوى بشكل عشوائي.

يتم إنشاؤه من خلال تصميم نظام كامل لنقل الأحمال.

في هندسة الأحداث الكبيرة، لا تأتي السلامة من عنصر واحد قوي. إنه يأتي من كل حمولة لها مسار واضح ومتحكم فيه من المعدات إلى الأرض.
