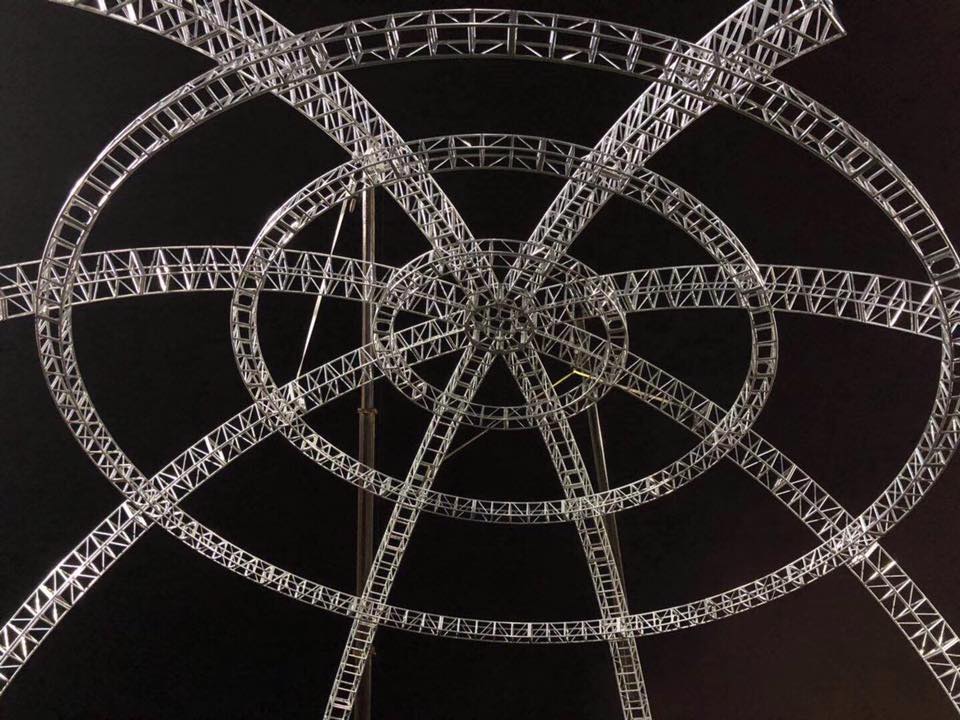

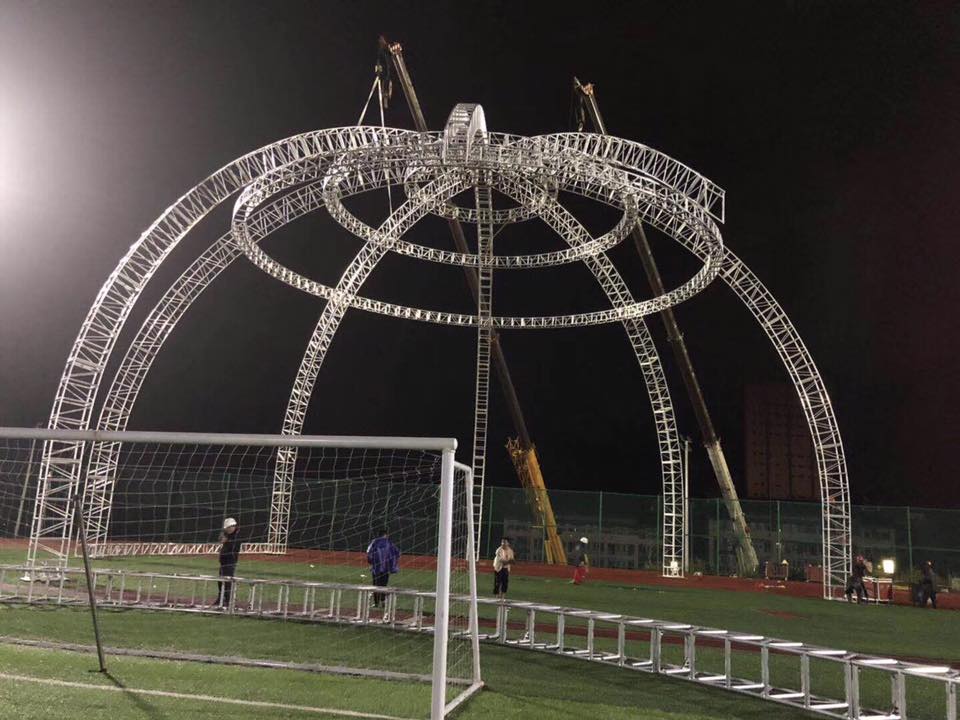

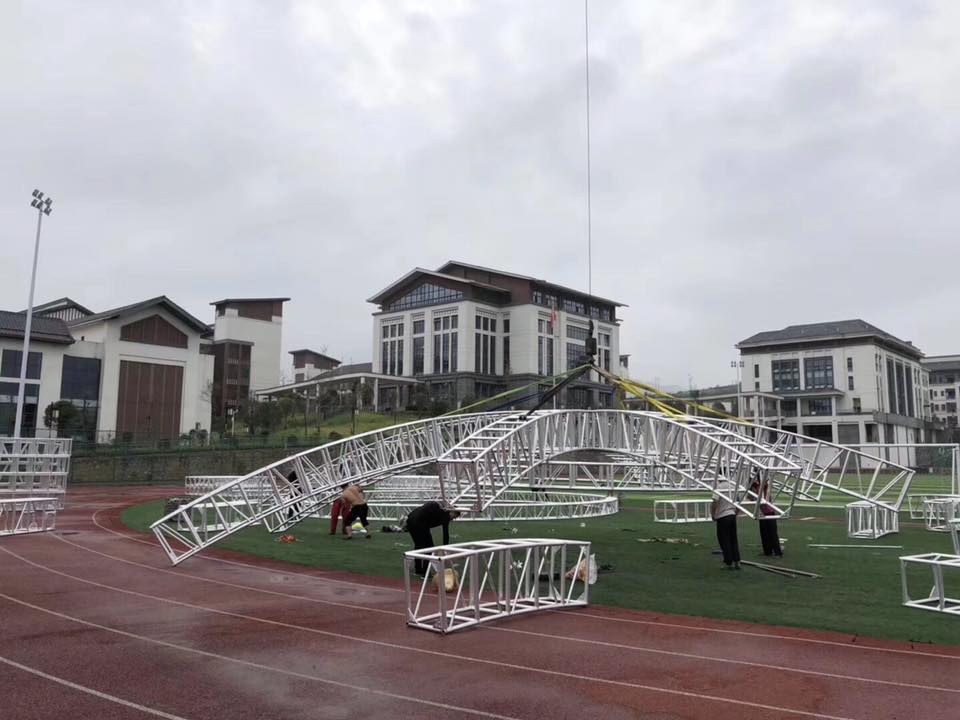

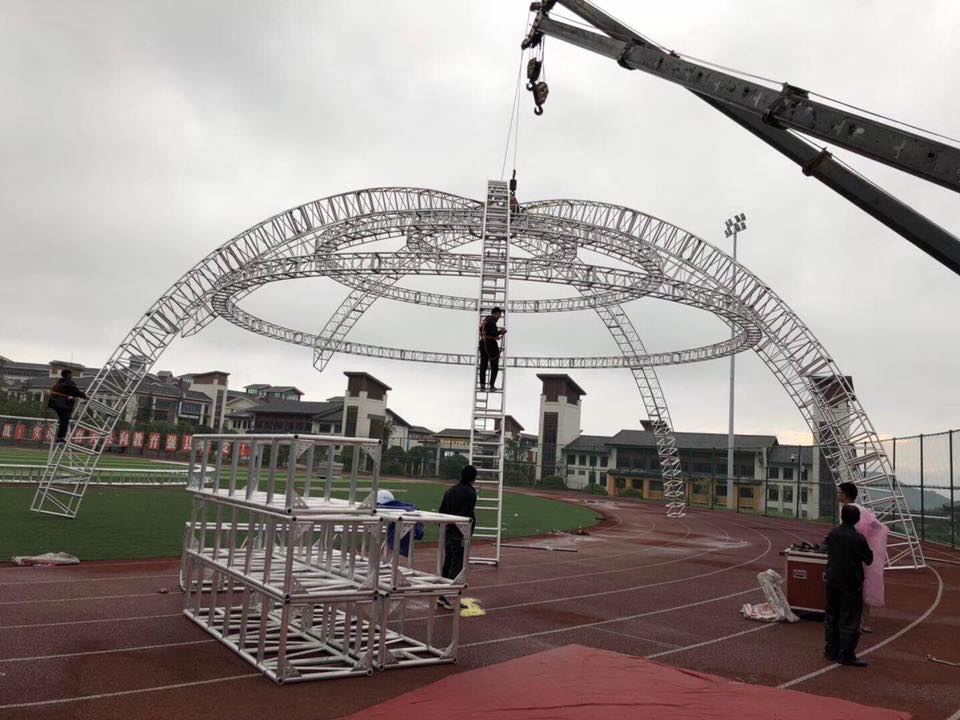

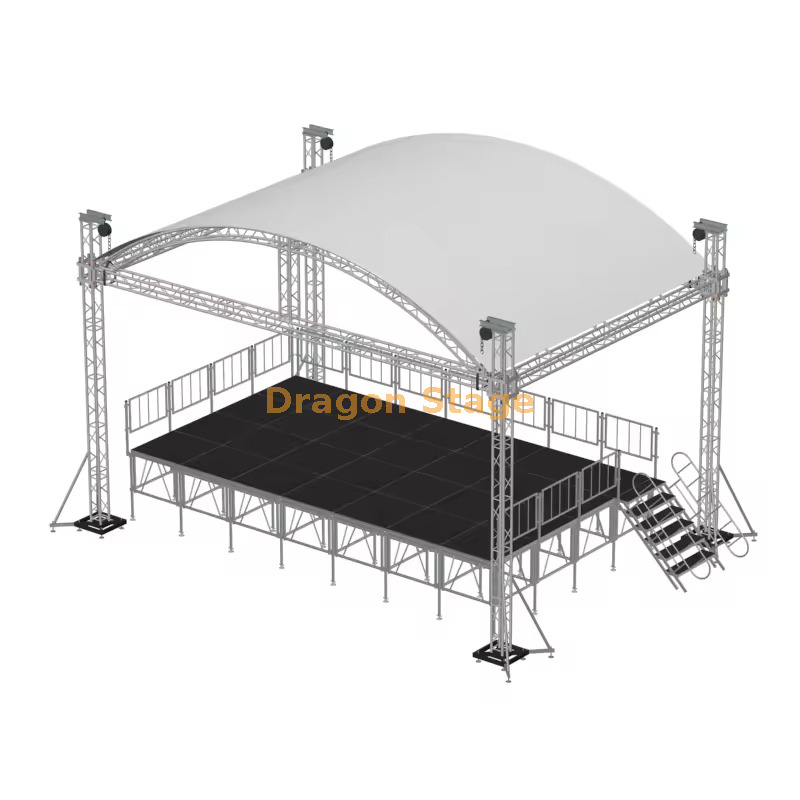

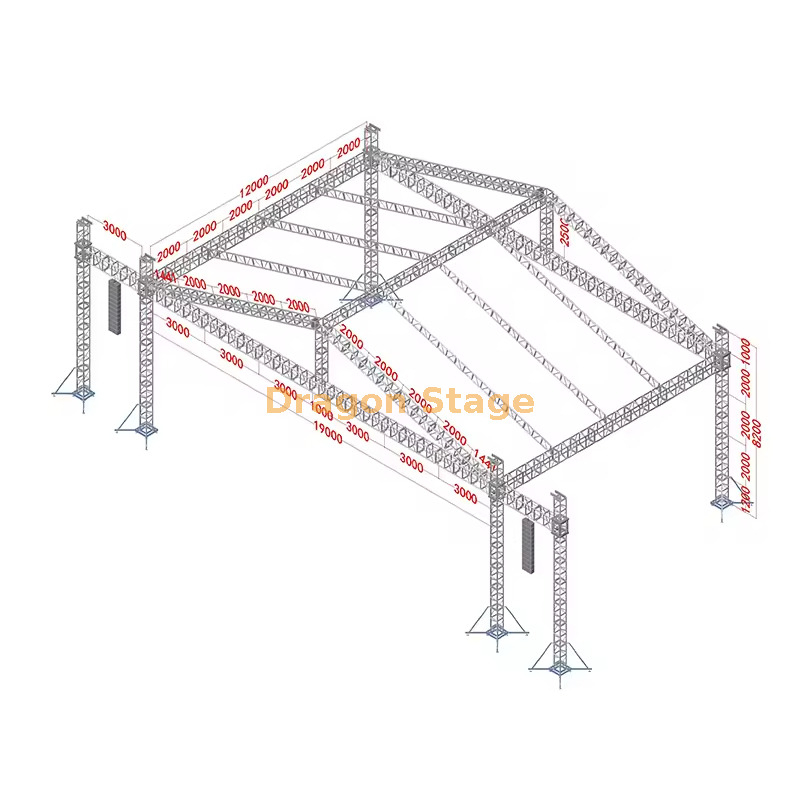

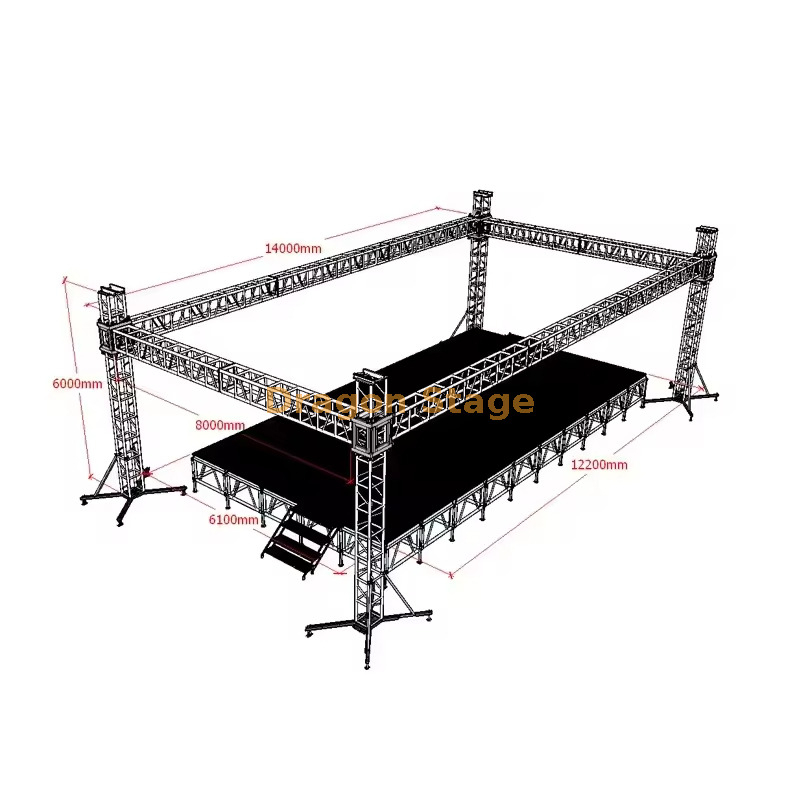

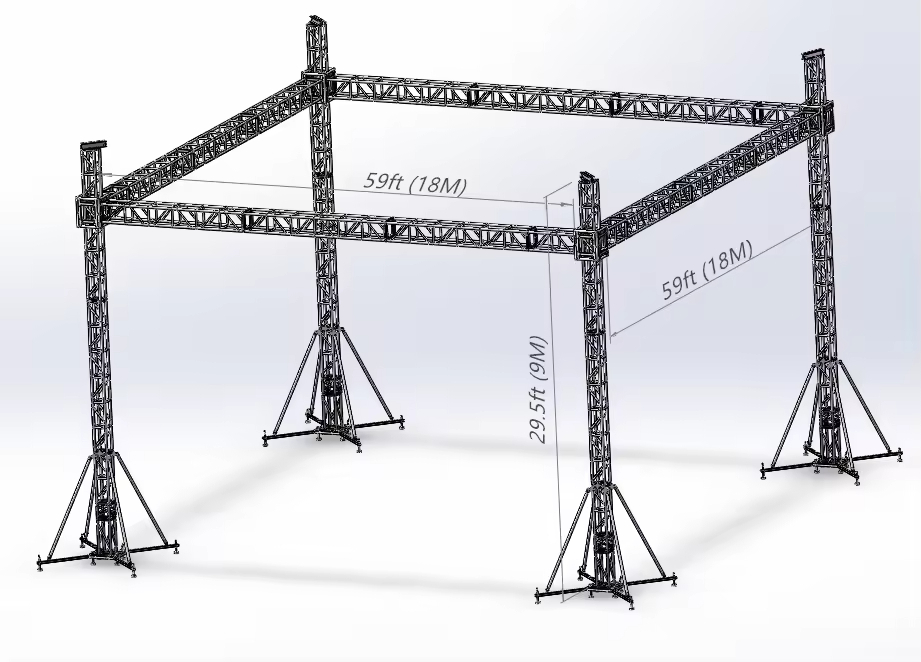

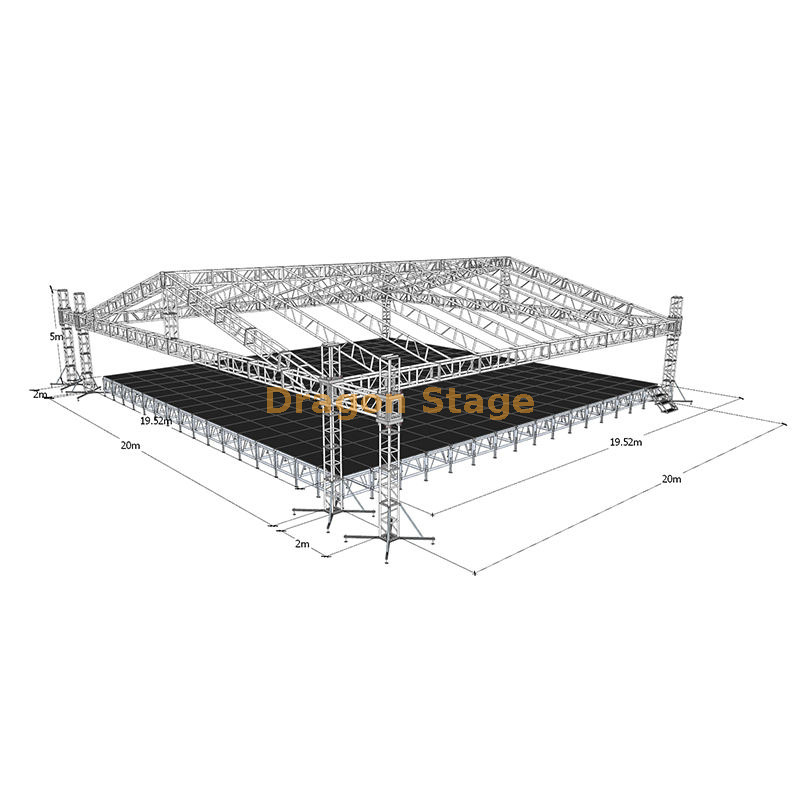

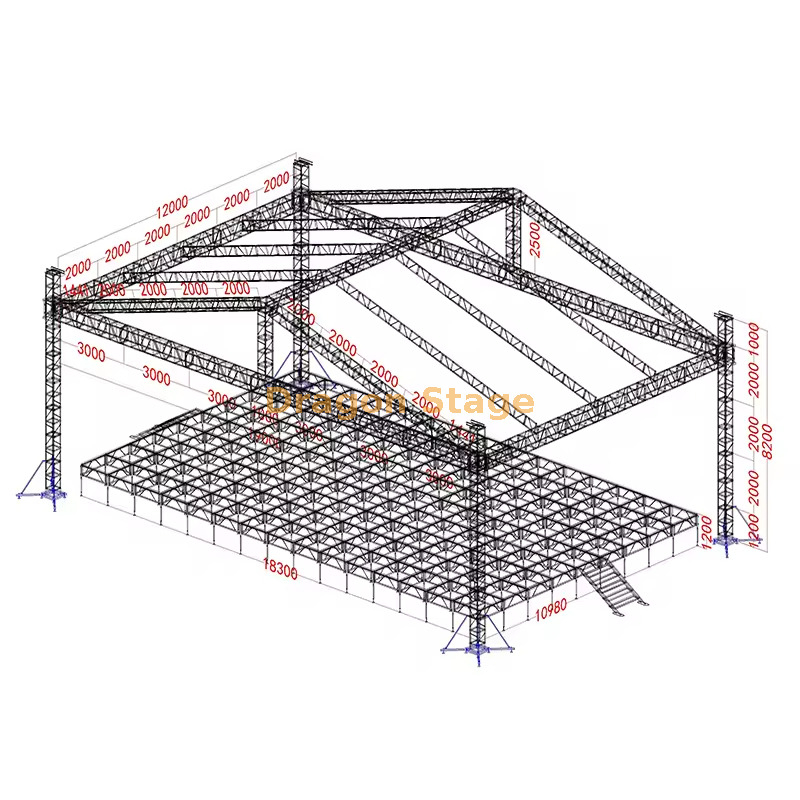

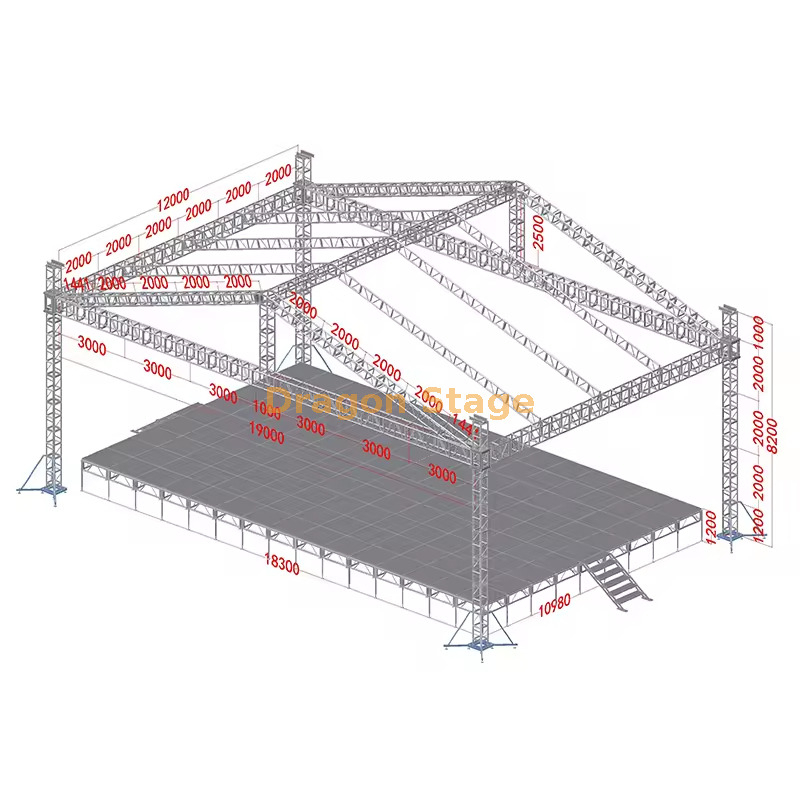

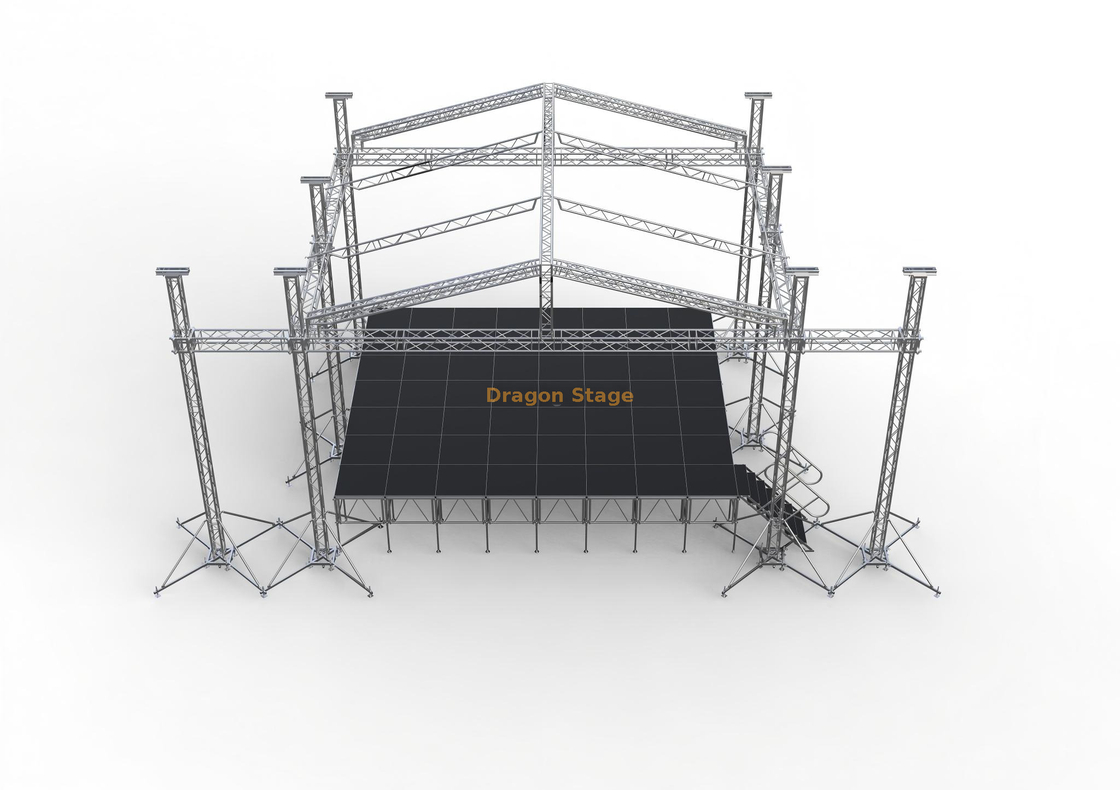

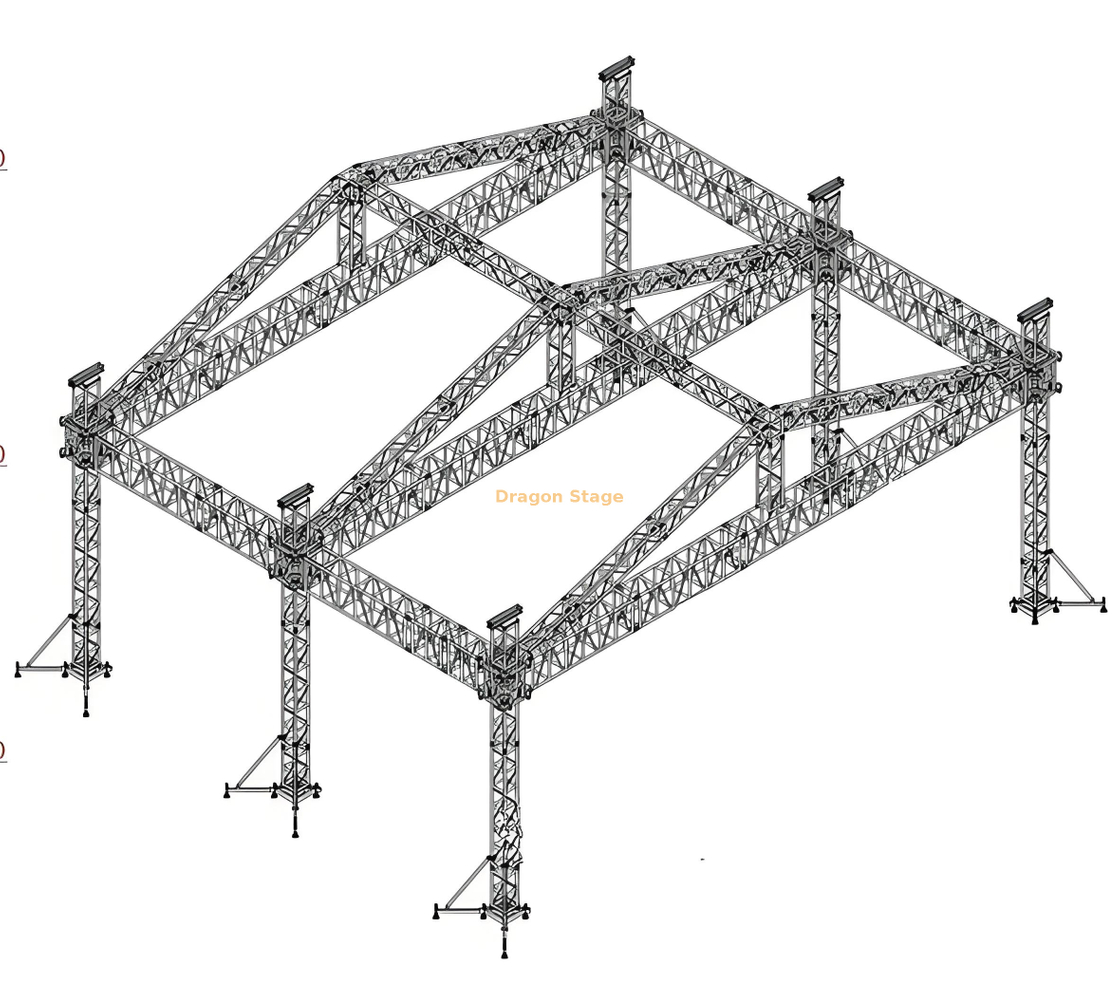

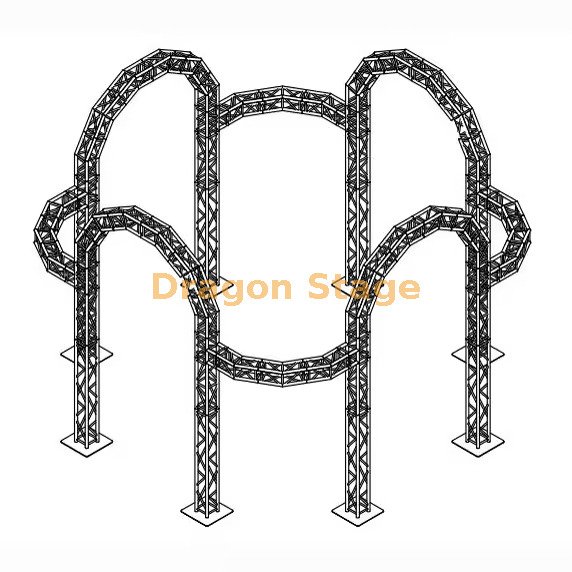

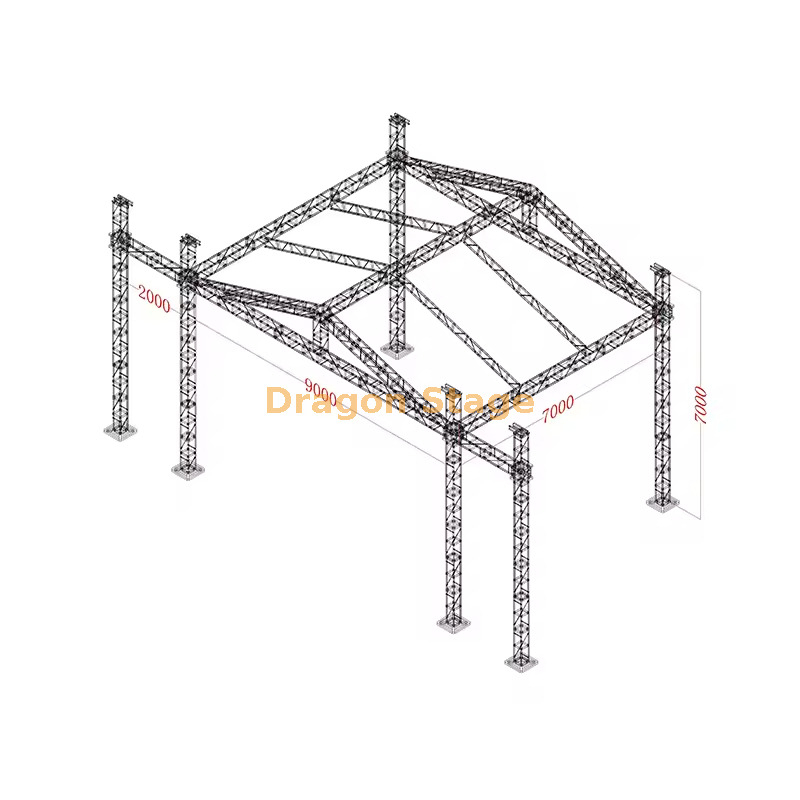

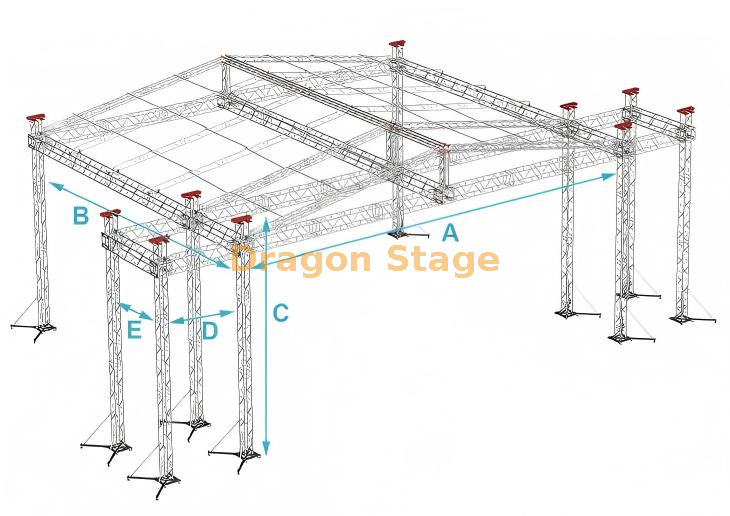

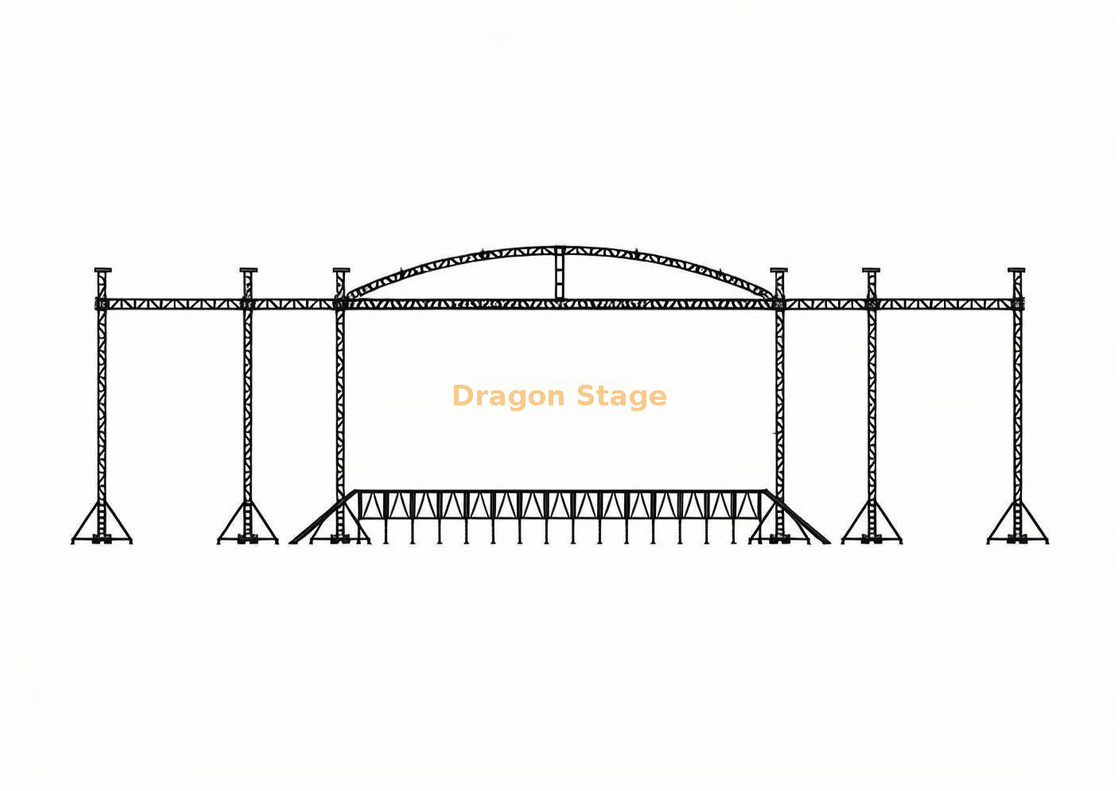

كيفية تثبيت نظام الجمالون السقف القبة

إجراء التثبيت لنظام الجمالون السقف القبة

يتطلب تثبيت نظام الجمالون على سقف القبة تخطيطًا دقيقًا ومعدات متخصصة ونهجًا تدريجيًا لضمان السلامة الهيكلية والسلامة. فيما يلي دليل خطوة بخطوة مصممة خصيصًا لمتطلباتك:

1. إعداد ما قبل التثبيت

• التحقق من التصميم :
  قم بتأكيد هندسة القبة ، وأبعاد الجمالون ، وتفاصيل الاتصال باستخدام برنامج النمذجة ثلاثية الأبعاد (على سبيل المثال ، AutoCAD أو Tekla). تأكد من التوافق مع سعة رفع البرج رافعة (تحقق من مخططات التحميل).

• إعداد الموقع :

• مسح منطقة البناء ومستوى الأرض.

• تثبيت المراسي المؤقتة أو نقاط الصابورة لتثبيت الرافعة.

• قم بتجميع طاقم أرضي مع Riggers والمهندسين ومشغلي الرافعة.

2. مجموعة القمة المركزية

• تثبيت الموصل المركزي :

• قم بإقامة الموصل المركزي (على سبيل المثال ، محور أو عقدة فولاذية) في قمة القبة. هذا بمثابة نقطة التعلق الأولية للقطاعات الشعاعية.

• استخدم تقوية مؤقتة لتثبيت الموصل أثناء التجميع.

• انتصاب قمة الجمالون :

• رفع الجمالون المنحني الأول (الجمالون الشعاعي) إلى المركز العلوي باستخدام رافعة البرج.

• قم بتثبيته إلى الموصل المركزي مع البراغي أو المسامير أو اللحام ، اعتمادًا على التصميم.

3. تركيب الجمالون الشعاعي

• قطاعات الجمالون الرأسية :

• قم بتثبيت الدبلات الشعاعية اللاحقة حول الموصل المركزي ، وتباعدها بالتساوي (على سبيل المثال ، كل 15-30 درجة).

• استخدم الرافعة لرفع كل قطعة في الموضع وتأمينها مؤقتًا إلى موصل Apex.

• تسوية وسيطة :

• أضف تقوية قطرية أو أفقية بين الجمالون الشعاعية لمقاومة القوى الجانبية أثناء التجميع.

4. بناء الخاتم الأفقي

• الحلقة الأفقية الأولى :

• بمجرد أن تكون الجمالون الشعاعية العلوية في مكانها ، قم بتثبيت أول حلقة أفقية من الجملات في الارتفاع المطلوب (على سبيل المثال ، أدنى نقطة في القبة).

• قم بتوصيل كل نهاية الجمالون بالقطاعات الشعاعية المجاورة باستخدام العقد المسبقة للهندسة أو الاتصالات.

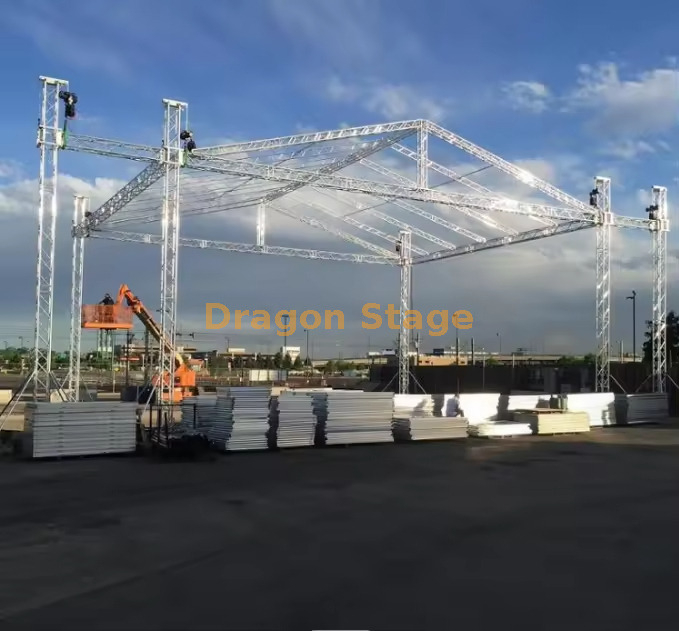

• الرفع الإضافي :

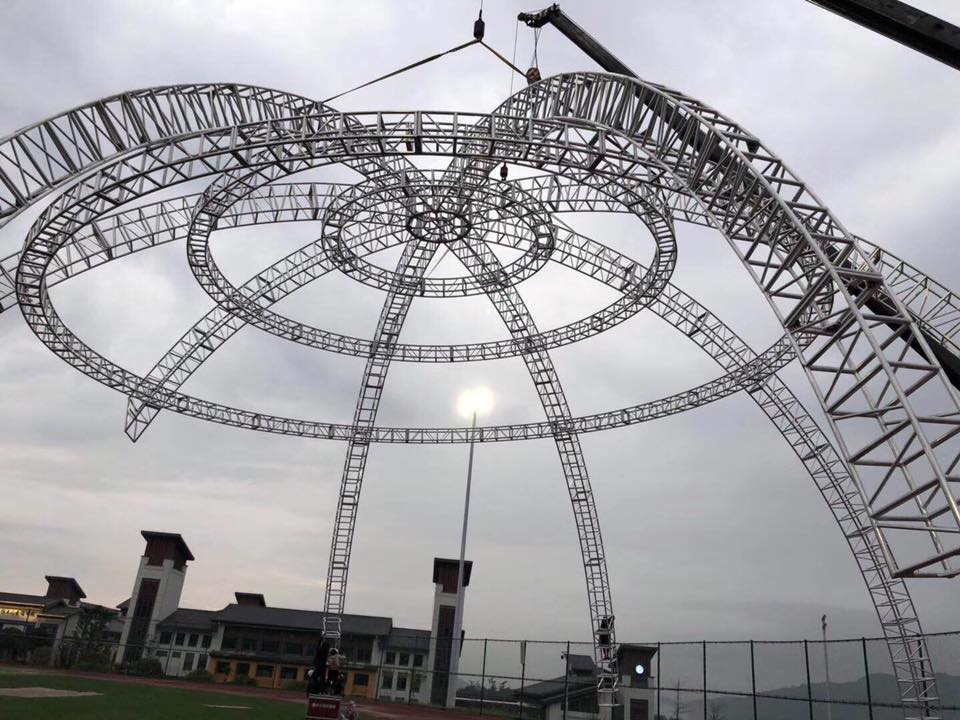

• عملية الرافعة : ارفع بنية مجمعة جزئيًا بشكل تدريجي باستخدام رافعة البرج.

• أضف حلقات لاحقة : قم بتثبيت كل حلقة أفقية جديدة من الجملات بالتتابع ، ويعمل لأعلى من الحلقة الأولى.

• اتصالات آمنة : تشديد جميع البراغي أو المسامير أو مفاصل اللحام حيث يتم وضع كل حلقة.

5. التجميع النهائي والتأريض

• حلقات الأعلى :

• أكمل القبة من خلال تثبيت أعلى حلقات أفقية ، مما يضمن الاتصال بالجماعات الشعاعية وموصل القمة.

• دمج أي ميزات معمارية (على سبيل المثال ، المناور أو التهوية أو الدعم الكسوة).

• ترسيخ الأرض :

• بمجرد تجميع القبة بالكامل ، قم بربطها على الأرض باستخدام أوزان الصابورة أو الأسس الخرسانية أو الكابلات المتوترات.

• تحقق من الاستقرار ضد الرياح والأحمال الزلزالية لكل رموز البناء المحلية.

6. فحوصات الجودة ومقاييس السلامة

• التحقق من الاتصال :

• افحص جميع المفاصل المثبتة أو المثبتة أو الملحومة للضيق والمحاذاة.

• اختبار توزيع تحميل باستخدام مقاييس الإجهاد أو التصوير الحراري (إذا لزم الأمر).

• بروتوكولات السلامة :

• استخدم حبال السلامة والمتسوجات أثناء عمليات الرافعة.

• تنفيذ مراقبة سرعة الرياح لوقف العمل أثناء الرياح الشديدة.

• اتبع إرشادات OSHA/Eurocode لحماية السقوط والسقالات.

اعتبارات رئيسية

• سعة الرافعة : تأكد من أن الرافعة يمكنها التعامل مع الوزن المشترك من الجمالون ، والتزوير ، والأحمال الديناميكية أثناء الرفع.

• التصميم المعياري : اختر شرائح الجمالون التي تم تصنيعها مسبقًا لتقليل وقت التجميع في الموقع.

• تخفيف الطقس : حماية الاتصالات مع مانعات التسرب المقاومة للماء أو قماش القنب خلال فترات الأمطار.

مثال سير العمل (المشار إليه من معايير الصناعة)

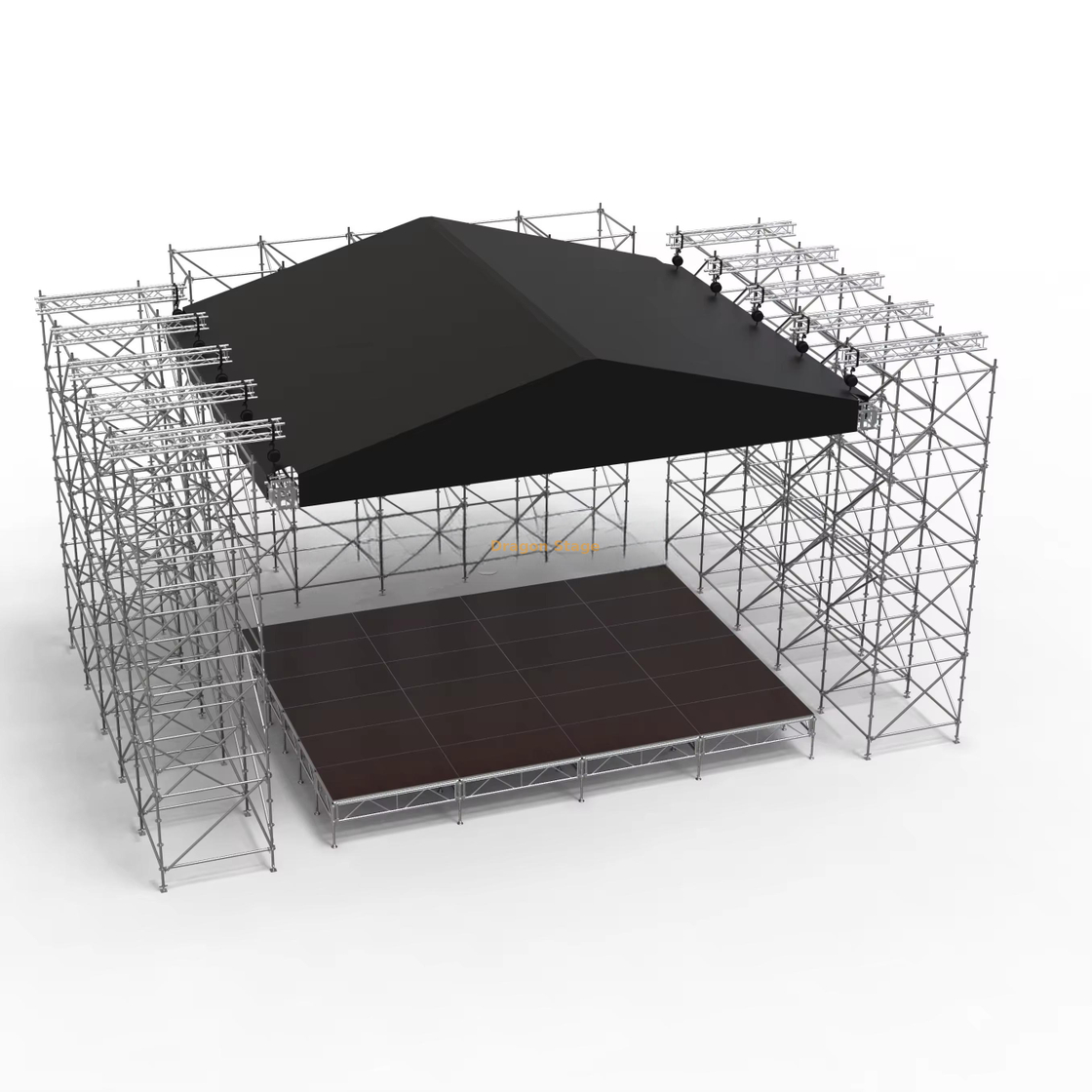

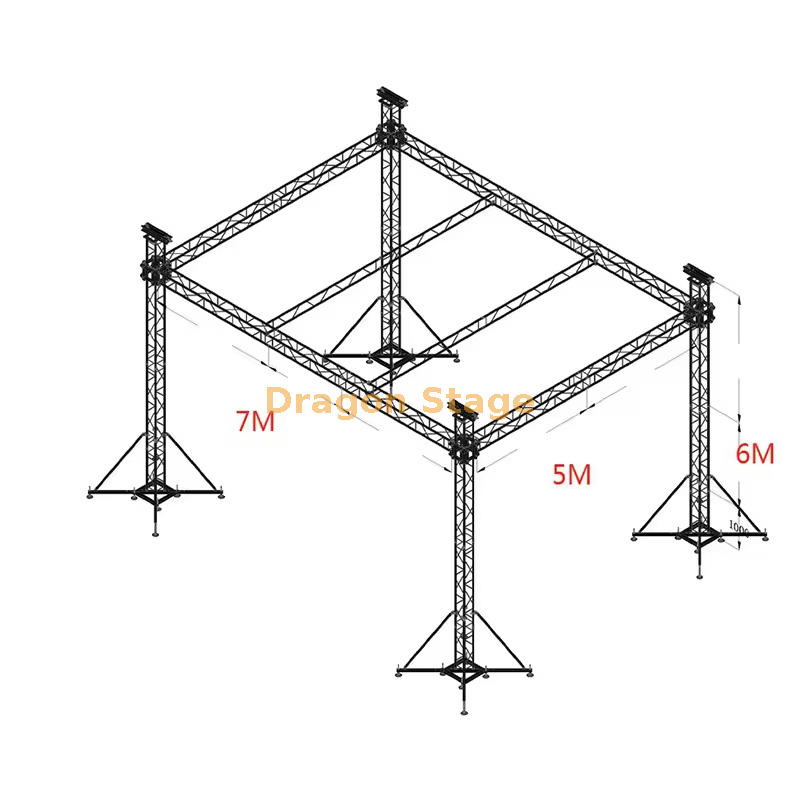

1. نظام Layher/Eurotruss :

• استخدم دعامات Layher's Modular (على سبيل المثال ، F34/F44) ورافعات البرج (على سبيل المثال ، برج MPT) للتجميع.

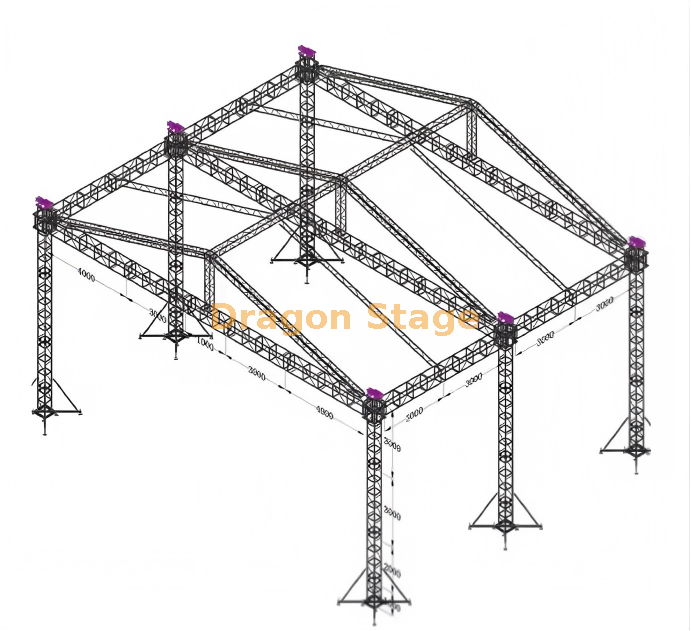

• اتبع طريقة 'برج الدعم الأرضي ' للرفع الإضافي (الوثيقة 45).

2. قبة الجيوديسية :

• قم بتنفيذ إطار جيوديسي مع دعامات ثلاثية ، ورفع كل وحدة بنتاغون/سداسية متتابعة (المستند 25).

من خلال اتباع هذا النهج المنظم ، يمكن تثبيت نظام الجمالون السقف القبة بكفاءة وأمان ، وإلى المواصفات المطلوبة. استشر دائمًا المهندسين الهيكليين ومشغلي الرافعة للتعديلات في الوقت الفعلي أثناء البناء.
