في الهواء الطلق تخصيص المتكلم الألومنيوم تروس أجنحة 2M الحدث بولت حنفية المرحلة تروس نظام السقف 12x8x12m

5 0 مراجعات

سطح المسرح 4 × 8 قدم ارتفاع 1.2-2 م مع درجين ودرابزين سلم 9.76 × 7.32 م

السعر: ￥ 38150 - 77506


توافر الحالة:



رسالتك

المنتج العلامة التجارية:
Dragon Stage

وصف المنتج

وزن التعبئة: 2200 كجم

حجم التعبئة: 16CBM

غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
12.00 م شعاع (مقدمة)	2 مجموعات	3.00 م	50 × 3.0	BS400 × 400	8pcs
		2.00 م	50 × 3.0	BS400 × 400	0pcs
		1.00 م	50 × 3.0	BS400 × 400	0pcs
8.00 م شعاع (الجانب)	2 مجموعات	3.00 م	50 × 3.0	BS400 × 400	4pcs
		2.00 م	50 × 3.0	BS400 × 400	2pcs
		1.00 م	50 × 3.0	BS400 × 400	0pcs
11.00 م رند	4 مجموعات	3.00 م	50 × 3.0	BS300 × 300	12pcs
		2.00 م	50 × 3.0	BS300 × 300	4pcs
		1.00 م	50 × 3.0	BS300 × 300	0pcs
شعاع مكعب	Cube 400x400				0pcs
برج الإطار	بلوك جمال الأكمام				4pcs
	قاعدة الصلب s				4pcs
	الجزء العلوي من القسم				4pcs
	الرافعة اليدوية ، BA05 2TONS				4pcs
	قسم المفصلات الحنفية ، ارتفاع 1M				4pcs
	الألياف حبال ، BA04،2 طن 3M				4pcs
	طويلة outrigger				16pcs
غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
عمود السقف	2 مجموعات	1.20 م	50 × 3.0	BS300 × 300	2pcs
8.00 م شعاع أعلى	1 مجموعات	3.00 م	50 × 3.0	BS300 × 300	2pcs
		2.00 م	50 × 3.0	BS300 × 300	1pcs
		1.00 م	50 × 3.0	BS300 × 300	0pcs
6.20 م شعاع مائل	4 مجموعات	3.00 م	50 × 3.0	BS300 × 300	4pcs
		2.00 م	50 × 3.0	BS300 × 300	4pcs
		1.20 م	50 × 3.0	BS300 × 300	4pcs
6.20 م الجمالون سلم	6 مجموعات	3.00 م	50 × 3.0	BL30،300*50	6pcs
		2.00 م	50 × 3.0	BL30،300*50	6pcs
		1.20 م	50 × 3.0	BL30،300*50	6pcs
مكونات السقف		سقف كونر 4 طرق ، استخدم لتروس شعاع السقف		BS300 × 300	2pcs
		سقف كونر 5 طرق ، استخدم لتروس شعاع السقف		BS300 × 300	0pcs
		قم بتوصيل اللوحة بالمشبك			2pcs
		مشبك واحد			12pcs
		مشبك مزدوج			8pcs
		مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص.		179.36	1pcs
غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
2.00 م شعاع الأجنحة	2 مجموعات	3.00 م	50 × 3.0	BS400 × 400	0pcs
		2.00 م	50 × 3.0	BS400 × 400	2pcs
		1.00 م	50 × 3.0	BS400 × 400	0pcs
11.00 م أجنحة عمود	2 مجموعات	3.00 م	50 × 3.0	BS300 × 300	6pcs
		2.00 م	50 × 3.0	BS300 × 300	2pcs
		1.00 م	50 × 3.0	BS300 × 300	0pcs
برج الأجنحة	بلوك جمال الأكمام				2pcs
	قاعدة الصلب s				2pcs
	الجزء العلوي من القسم				2pcs
	الرافعة اليدوية ، BA05 2TONS				2pcs
	قسم المفصلات المسمار ، ارتفاع 1M				2pcs
	الألياف حبال ، BA04،2 طن 3M				2pcs
	طويلة outrigger				8pcs
ملحق الجمالون		مقرن مخروطي و Safrty Clip & PIN			مجموعة كاملة

تعبئة الوزن: 1600 كجم

حجم التعبئة: 10.5cbm

غرض	مواصفة					كمية
مرحلة التجميع الألومنيوم	تتصدر: 4x8ft (1.22x2.44m)		خشبي			24 جهاز كمبيوتر
	1.22 متر مرحلة دعامة					30 جهاز كمبيوتر
	2.44m المرحلة دعامة					28 جهاز كمبيوتر
	الوقوف مع أنبوب قابل للتمديد					35 جهاز كمبيوتر
	قاعدة قابلة للتعديل					35 جهاز كمبيوتر
درج المسرح	تتصدر خشبي	المجموع	8	خطوات	قابل للتعديل على ارتفاع المسرح	2 أجهزة كمبيوتر

في الهواء الطلق تخصيص المتكلم الألومنيوم تروس أجنحة 2M الحدث بولت حنفية المرحلة تروس نظام السقف 12x8x12m

المقدمة: أساس هندسة الأحداث الخارجية الآمنة والشاملة

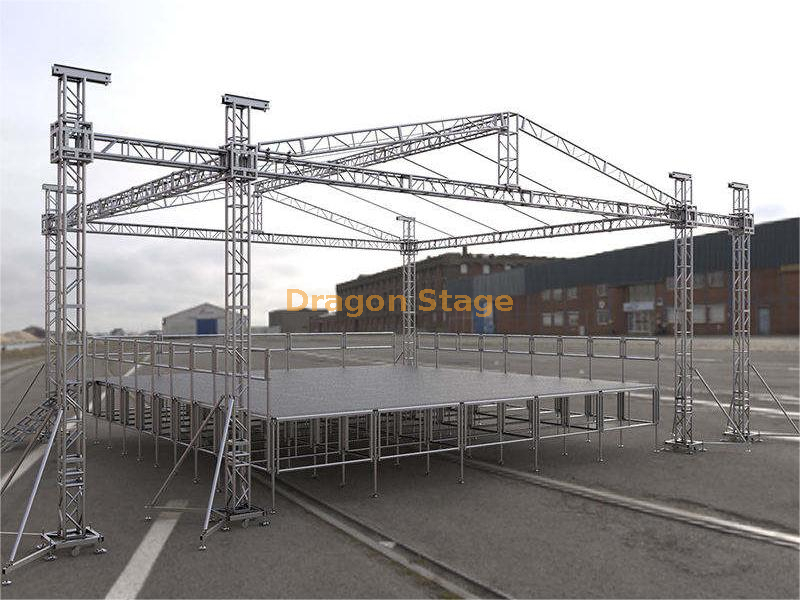

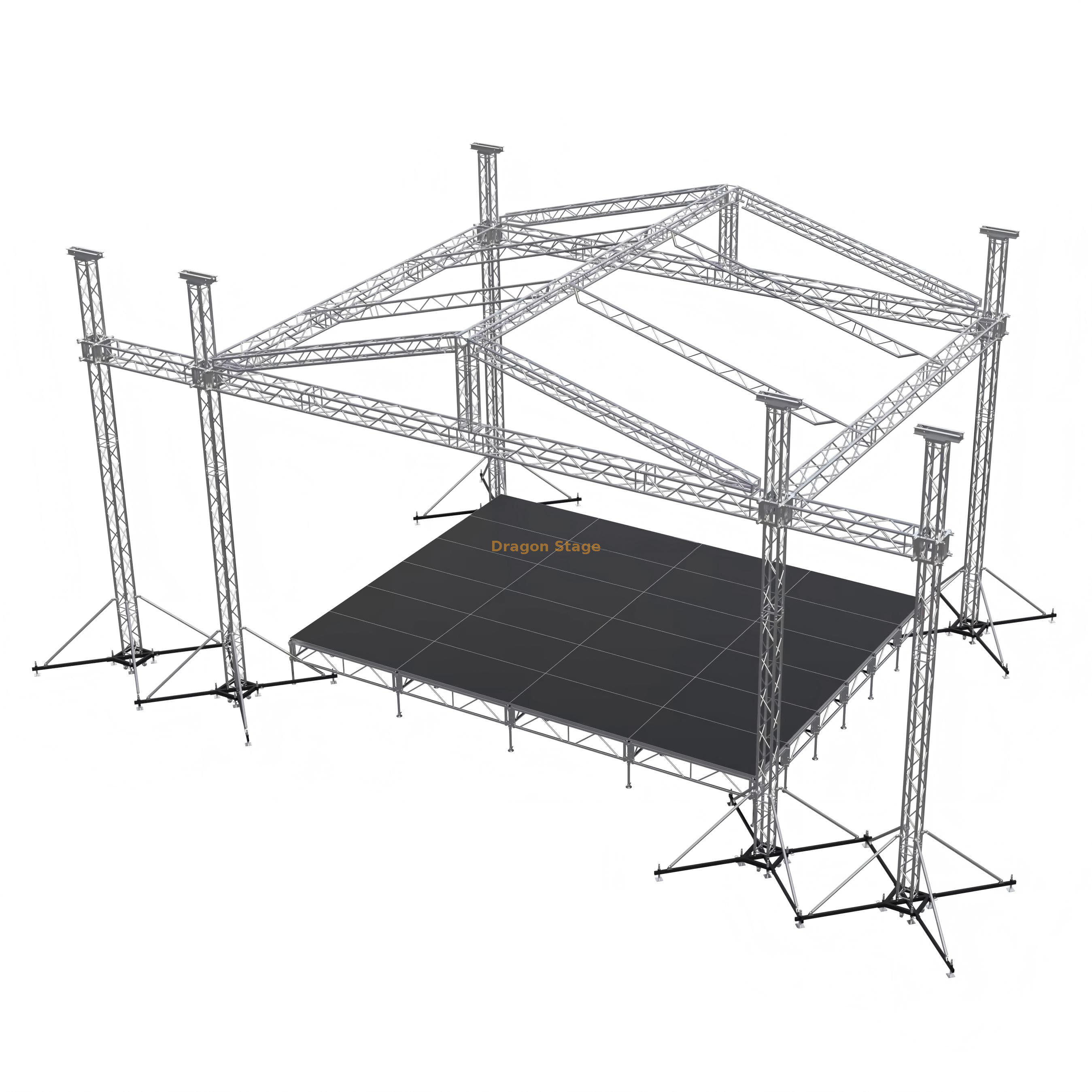

إن نظام DragonStage المخصص للأماكن الخارجية من الألومنيوم Truss Wings عبارة عن هيكل شاهق وشامل مصمم لإنتاج الحفلات الموسيقية الاحترافية وتطبيقات الأحداث واسعة النطاق. يبلغ عرض هذا النظام 12 مترًا وعمقه 8 أمتار، ويصل ارتفاعه إلى 12 مترًا، ويوفر منصة واضحة للغاية وسليمة من الناحية الهيكلية للمسارح الرئيسية، مع حماية كاملة من الطقس ودعم مخصص لتجهيز الصوت.

يعد نظام سقف الجمالون المسرحي للخدمة الشاقة حلاً معياريًا يتضمن الهيكل الأساسي للإضاءة والفيديو، ومنصة مسرح كاملة، ودعامات جناح مكبر صوت مدمجة بطول 2 متر على كلا الجانبين. على عكس العديد من الأنظمة التي تعتمد فقط على وصلات الحنفية، يجمع هذا النموذج بخبرة بين مكونات Bolt Truss (BS) وSpigot Truss (CS)، مما يوفر صلابة فائقة وتكاملًا تقنيًا لتلبية المتطلبات الصارمة للمعايير العالمية لسلامة الأحداث والمعايير الهندسية.

التحديات والحلول في لوجستيات بناء الأحداث

يواجه محترفو الفعاليات الذين يديرون التركيبات الخارجية رفيعة المستوى ضغوطًا لوجستية وفنية مكثفة تتعلق بالسلامة الهيكلية والنشر السريع وتحسين الصوت. يعالج DragonStage هذه التحديات بشكل مباشر:

السلامة الهيكلية والارتفاع: يستخدم النظام سبائك الألومنيوم عالية الجودة، مع مكونات الجمالون الأولية (BS400x400 للعوارض وBS300x300 للأعمدة) التي تتميز بحجم أنبوب رئيسي ثابت يبلغ 50 مم × 3.0 مم. وهذا يوفر قوة المواد اللازمة والموثوقية الهندسية المطلوبة للارتفاع الرأسي الذي يبلغ 12 مترًا، مما يقلل من الانحراف ويزيد من سعة الحمولة لقطع الأراضي. (المصدر: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html )

تكامل نظام الصوت: يعد تشتيت الصوت الأمثل أمرًا بالغ الأهمية. يضمن تضمين جناحين من الألومنيوم مخصصين بطول 2 متر (مدعومين بأعمدة بطول 11 مترًا) نقاط تعليق آمنة ومرتفعة لأنظمة صفيف الخطوط، مما يضع الصوت بشكل مثالي فوق الحشد دون إثقال كاهل شبكة السقف الرئيسية.

التثبيت الفعال على نطاق واسع: على الرغم من حجمه، فقد تم تصميم النظام للإعداد المبسط. يتضمن 6 مجموعات من الرافعات اليدوية سعة 2 طن (BA05) ورافعات الألياف من أجل رفع السقف الرأسي بشكل آمن ومتحكم فيه. يؤدي دمج 24 ركيزة طويلة في إجمالي الأبراج الستة (4 رئيسية وجناحان) إلى زيادة البصمة الأساسية إلى الحد الأقصى، وهو أمر بالغ الأهمية لتحقيق الاستقرار ومقاومة أحمال الرياح. (المصدر: https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html )

الميزات والفوائد الرئيسية لمحترفي الفعاليات

يعد نظام سقف Bolt Spigot Stage Truss عبارة عن حزمة فنية شاملة، تم تحسينها لتحقيق الكفاءة التشغيلية والسلامة في الأحداث الكبيرة.

الميزة التقنية: تكامل Bolt Truss (BS) وSpigot Truss (CS).

منفعة العميل: توفير أفضل ما في كلا العالمين: قوة القص العالية ومقاومة الاهتزاز لوصلات المسامير لامتدادات الحمل الرئيسية، جنبًا إلى جنب مع التجميع السريع لنظام الحنفية لمكونات سقف معينة.

الميزة التقنية: ملامح الجمالون الأساسية

منفعة العميل: استخدام BS400x400 للعوارض بطول 12 مترًا وBS300x300 للأعمدة بطول 11 مترًا يضمن اعتماد الخدمة الشاقة والأداء الهيكلي الاستثنائي لتجهيز الأحداث ذات الأحمال العالية.

الميزة التقنية: أجنحة تروس من الألومنيوم مخصصة بطول 2 متر

فائدة العميل: توفر نقاط تجهيز مستقلة وآمنة لمكبرات الصوت ذات المصفوفة الخطية (مدعومة بأعمدتها الخاصة)، مما يتيح توجيه الصوت بدقة وفصل أحمال الصوت عن شبكة الإضاءة الرئيسية.

الميزة التقنية: منصة المسرح المتكاملة

فائدة العميل: يتضمن سطح مسرح كامل مقاس 9.76 م × 7.32 م، مع 24 قطعة من الأسطح الخشبية مقاس 4x8 قدم، وحوامل قابلة للتعديل، ومجموعتين من السلالم، مما يوفر منطقة أداء جاهزة للاستخدام ومجهزة بشكل مثالي.

الميزة التقنية: ارتفاع 12 مترًا ومظلة من مادة PVC

منفعة العميل: توفر مساحة هائلة للتصميم والعرض الإبداعي للمسرح، بينما تضمن مظلة السقف البلاستيكية التي تبلغ مساحتها 179.36 مترًا مربعًا حماية شاملة من الطقس لجميع المعدات الفنية وفناني الأداء. يجب أن تكون البنية التحتية للحدث معتمدة لبيئة الاستخدام المقصودة، وهو معيار تلبيه أنظمة الجمالون الاحترافية مثل هذا (المصدر: https://www.prolight-sound.com ).

الأسئلة الشائعة العملية لمحترفي المسرح

س: ما فائدة استخدام وصلات Bolt Truss عبر Spigot Truss للهيكل الكبير؟ ج: يوفر Bolt Truss، خاصة مع التشكيلات الأكبر حجمًا مثل BS400x400، قوة فائقة وقدرة تحميل أكبر على مسافات طويلة، مما يجعله مثاليًا للعوارض والأعمدة الرئيسية لنظام السقف واسع النطاق.

س: كيف تتم إدارة الاستقرار الهيكلي لهيكل جمالوني من الألومنيوم يبلغ ارتفاعه 12 مترًا؟ ج: يتم تحقيق الاستقرار من خلال نظام الأبراج الستة (أربعة رئيسية وجناحان)، معززة بـ 24 ذراع امتداد طويلة في القاعدة. تعتبر هذه العناصر، جنبًا إلى جنب مع التثبيت أو الصابورة المناسبة، ضرورية لتخفيف أحمال الرياح.

س: ما هو الوزن الإجمالي وحجم التعبئة للنقل؟ ج: يبلغ إجمالي وزن التعبئة لنظام الجمالون الرئيسي حوالي 2200 كجم، ويشغل حجمًا قدره 16CBM، مما يبسط التخطيط اللوجستي وتكاليف الشحن.

س: هل جميع المكونات المطلوبة للتجميع متضمنة في العبوة الإجمالية؟ ج: نعم، يتضمن النظام جميع المكونات الضرورية للسقف والمسرح، بما في ذلك كتل الأكمام، والقواعد الفولاذية، والأقسام العلوية، و6 مجموعات من الرافعات، والرافعات، وجميع مكونات سطح المسرح والسلالم.
