| الميزات: | |
|---|---|
Dragon Stage
حجم التعبئة: 33CBM
تعبئة الوزن: 3650 كجم
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 18.00 م شعاع (مقدمة) | 3 مجموعات | 3.00 م | 50 × 3.0 | CS500 × 600 | 18 جهاز كمبيوتر شخصى | |||
| 2.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 15.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS500 × 600 | 10pcs | |||
| 2.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 9.00 م دعامة | 6 مجموعات | 3.00 م | 50x3.0 | CS350 × 350 | 18 جهاز كمبيوتر شخصى | |||
| 2.00 م | 50x3.0 | CS350 × 350 | 0pcs | |||||
| 1.00 م | 50x3.0 | CS350 × 350 | 0pcs | |||||
| برج الإطار | كتلة الأكمام الحنفية م | 6pcs | ||||||
| قاعدة الصلب م | 6pcs | |||||||
| الجزء العلوي م | 6pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 6pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 6pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 6pcs | |||||||
| طويلة outrigger | 24pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 3 مجموعات | 1.80 م | 50 × 3.0 | CS289 × 289 | 3pcs | |||
| 15.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 5pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 9.20 م شعاع مائل | 6 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 12pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||||
| 1.20 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||||
| 9.20 م سلم الجمالون | 12 مجموعة | 3.00 م | 50 × 3.0 | CL30،289*50 | 24pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 12pcs | |||||
| 1.20 م | 50 × 3.0 | CL30،289*50 | 12pcs | |||||
| مكونات السقف | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | |||||
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 1pcs | ||||||
| قم بتوصيل اللوحة بالمشبك | 3pcs | |||||||
| مشبك واحد | 24pcs | |||||||
| مشبك مزدوج | 12pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 412.56 | 1pcs | ||||||
حجم التعبئة: 30CBM
وزن التعبئة: 4600 كجم
| مرحلة التجميع الألومنيوم | تتصدر: 4x8ft (1.22x2.44m) | خشبي | 77 PCS | ||
| 1.22 متر مرحلة دعامة | 88 PCS | ||||
| 2.44m المرحلة دعامة | 84 قطعة | ||||
| الوقوف مع أنبوب قابل للتمديد | 96 جهاز كمبيوتر | ||||
| قاعدة قابلة للتعديل | 96 جهاز كمبيوتر | ||||
| درج المسرح | تتصدر خشبي | المجموع | 8 | خطوات | 2 أجهزة كمبيوتر |

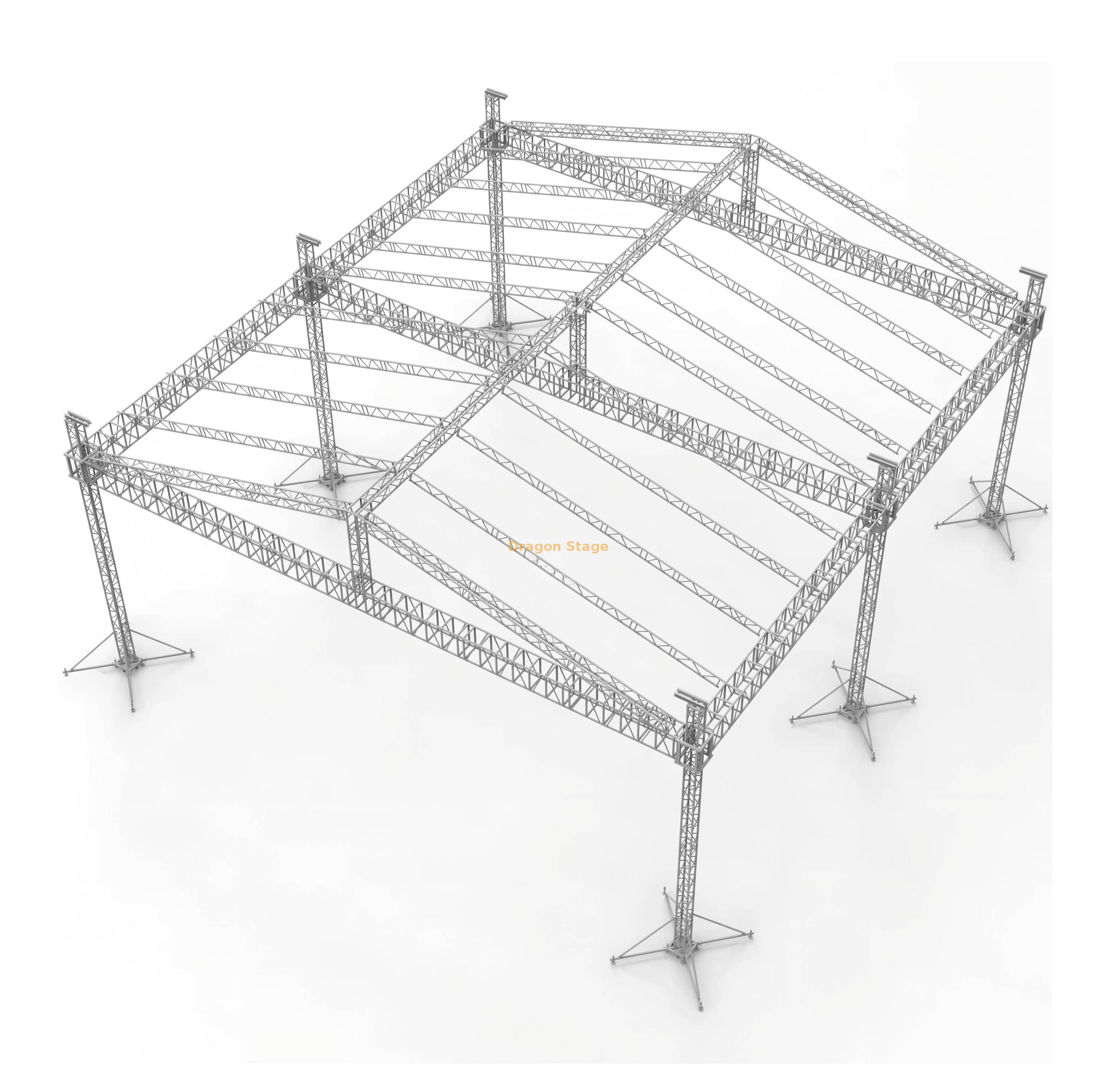

يعد نظام DragonStage A-Roof Truss System A Aluminium Event A-Roof Truss System عبارة عن هيكل دعم أرضي كبير للغاية وشديد التحمل مصمم للأحداث الخارجية الأكثر تطلبًا، بما في ذلك المهرجانات الموسيقية الكبرى والاحتفالات الرياضية الكبيرة والمنشآت الشاملة للشركات. يبلغ حجم هذا النظام عرضًا مثيرًا للإعجاب يبلغ 18 مترًا وعمق 15 مترًا مع ارتفاع واضح يبلغ 10 أمتار ، ويوفر أقصى قدر من التغطية والتخليص الرأسي لمؤامرات الإضاءة والصوت والفيديو المعقدة.
يتم تصنيف هذا السقف ذو الجمالون واسع النطاق للبيع على أنه نظام تروس السقف ذو الإطار A، وهو تصميم مشهور بتوزيع الأحمال الفائق والاستقرار في الظروف الجوية السيئة. يحقق الهيكل متانته من خلال استخدام ملفين متميزين للخدمة الشاقة: CS500x600 Truss لعوارض السقف الرئيسية (مما يوفر أقصى قدرة على الامتداد) و CS350x350 Truss للأعمدة الداعمة. يضمن هذا النشر الاستراتيجي للمواد وجود منصة موثوقة ومعتمدة لأي تصميم إنتاجي طموح.
يتطلب إنتاج الأحداث الكبرى التغلب على التحديات الحاسمة المتعلقة بالاستقرار الهيكلي، وإدارة الأحمال عبر فترات طويلة، وإدارة البصمات اللوجستية الواسعة. تم تصميم هذا النظام لتلبية هذه الاحتياجات المهنية:
التعامل مع المسافات والأحمال القصوى: لتغطية مساحة 18 مترًا × 15 مترًا بأمان، يجب أن تتعامل شبكة السقف مع الأحمال العالية على مسافات كبيرة. من خلال تحديد CS500x600 Heavy Duty Truss للتشغيل الأفقي الرئيسي، يوفر DragonStage المرونة الهندسية اللازمة، مما يقلل من الانحراف مع زيادة سعة وزن المعدات القابلة للاستخدام.
السلامة في الارتفاع والاستقرار: يتطلب إنشاء هيكل بارتفاع 10 أمتار ميزات أمان محسنة. يستخدم هذا النظام 6 أعمدة أساسية مزودة بمكونات M القوية ذات الأكمام الحنفية ، معززة بـ 24 ركيزة طويلة لزيادة المقاومة لحظات الانقلاب (المصدر: https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ). علاوة على ذلك، تستخدم جميع عمليات الرفع رافعات يدوية سعة 2 طن (BA05) ورافعات ألياف من أجل النشر الآمن والمتحكم فيه.
مساحة الإنتاج المتكاملة: تم تجهيز الهيكل بمنصة مسرح معيارية ضخمة ومخصصة بحجم 13.42 م × 17 م تقريبًا (منصة المسرح: 13.42 م $ imes$ 17 م، الارتفاع 1.2-2 م). تعمل مساحة المرحلة المحسوبة مسبقًا هذه على التخلص من مشكلات الواجهة بين المرحلة والهيكل، مما يضمن توافقًا مثاليًا ووقت بناء أسرع في الموقع. كمبدأ أساسي في التدريج، يعد التكامل المناسب بين المسرح وهيكل الجمالون أمرًا أساسيًا للسلامة (المصدر: https://en.wikipedia.org/wiki/Stage ).
يوفر نظام تروس A-Roof المصنوع من الألومنيوم مقاس 18x15x10m مواصفات فنية محسنة لتحقيق أقصى قدر من الأداء والكفاءة اللوجستية.
| ميزة | تفاصيل المواصفات | فائدة العميل |
| الأبعاد الكلية (الطول × العرض × الارتفاع) | 18 م × 15 م × 10 م (السطح) | يوفر واحدة من أكبر المساحات المغطاة المعتمدة المتاحة، وهي مثالية للمراحل الرئيسية والحشود الكبيرة. |
| ملف تروس السقف الرئيسي | CS500x600 (تروس حنفية مربعة) | يضمن قدرة تحمل فائقة عبر مسافة 18 مترًا للإضاءة الثقيلة وجدران الفيديو. |
| الملف الشخصي عمود تروس | CS350x350 (تروس حنفية مربعة) | يوفر ملف تعريف عمود دعم قويًا ولكن يمكن التحكم فيه، باستخدام 6 ركائز لتعزيز الاستقرار. |
| حجم منصة المرحلة | $تقريبًا 13.42 ext{m} imes 17 ext{m}$ (77 قطعة من الطبقة العلوية مقاس 4x8 قدم) | يوفر مساحة أداء هائلة وقابلة للتعديل، مما يقلل بشكل كبير من وقت الإعداد لمساحة الحدث الإجمالية. |
| تغطية مظلة السقف | مادة PVC بمساحة 412.56 متر مربع | يوفر حماية شاملة من الطقس عبر منطقة المعدات الرئيسية والمسرح. |
| اتصال الجمالون | الحنفية (قارنة التوصيل المخروطية، ومشبك الأمان، والدبوس) | يسهل التجميع السريع والآمن والموثوق للمكونات الثقيلة. |
تتميز المكونات الهيكلية الرئيسية، بما في ذلك عوارض CS500x600 وأعمدة CS350x350، بحجم أنبوب رئيسي 50 مم × 3.0 مم ، وهو مؤشر رئيسي لتصنيف النظام للخدمة الشاقة. يتم ضبط أجهزة التثبيت مثل Spigot Sleeve Block M , Steel Base M والقسم العلوي M بشكل مناسب لحجم الهيكل وارتفاعه. يشتمل سطح المسرح القوي على 77 لوحًا خشبيًا مقاس 4 × 8 أقدام، مدعومة بـ 96 مجموعة من الحوامل والقواعد القابلة للتعديل، قادرة على ضبط ارتفاع المنصة بين 1.2 متر و2.0 متر . تعد الطبيعة المعيارية لهذه المكونات أمرًا بالغ الأهمية لسرعة دوران المبيعات في سوق الرحلات (المصدر: https://www.dragontruss.com/stage-products-list.html ).
س: ما هي الفائدة الأساسية لتصميم A-Roof على السقف المسطح لهذا الحجم؟
ج: يوفر تصميم السقف A، المعروف أيضًا باسم السقف الجملوني، سلامة هيكلية متأصلة للمساحات الكبيرة ويساعد في جريان المياه الطبيعية، وهو أمر بالغ الأهمية لمساحة المظلة البالغة 412 مترًا مربعًا.
س: هل الركائز قادرة على تحمل الأحمال الجانبية من شاشات الفيديو أو أجنحة الصوت؟
ج: نعم، إن استخدام ملف CS350x350، جنبًا إلى جنب مع الركائز الطويلة وكتل الأكمام ذات التصنيف M، يجعل الهيكل المكون من 6 أعمدة مناسبًا للتعامل مع القوى الجانبية الكبيرة والأحمال الموزعة.
س: ما هو الحجم اللوجستي الإجمالي المقدر لهذا النظام بأكمله؟
ج: إجمالي حجم التعبئة لنظام الجمالون والمرحلة الكامل هو 63 CBM (33 تروس CBM، 30 CBM مرحلة)، مما يبسط تخطيط الشحن والنقل.
س: كيف يتم ضبط ارتفاع المسرح في الميدان؟
ج: يتم تحقيق ارتفاع المسرح من 1.2 متر إلى 2.0 متر من خلال الحامل المتضمن مع الأنابيب القابلة للتمديد وقواعد المرحلة المقابلة القابلة للتعديل، مما يوفر تسوية دقيقة للارتفاع.
بالنسبة لأكبر الإنتاجات التي يكون فيها الأداء والسلامة والحجم أمرًا بالغ الأهمية، اختر نظام DragonStage Aluminium Event A-Roof Truss System 18x15x10m.
اتصل بفريق DragonStage الهندسي اليوم لتأمين بيانات الحمل المعتمدة ورسومات الإنتاج المخصصة لمشروعك القادم على السطح ذو الجمالون واسع النطاق.
