Dragon Stage
وزن التعبئة: 2300 كجم
حجم التعبئة: 21cbm
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 12.00 م شعاع (مقدمة) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 12.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 7.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| شعاع مكعب | Spigot Cube 389x389 | 0pcs | ||||||
| برج الإطار | كتلة الأكمام spigot | 4pcs | ||||||
| قاعدة الصلب s | 4pcs | |||||||
| الجزء العلوي من القسم | 4pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 4pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 4pcs | |||||||
| طويلة outrigger | 16pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 2 مجموعات | 1.20 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 12.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 6.20 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 1.20 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 6.20 م الجمالون سلم | 10 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 10pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 10pcs | |||||
| 1.20 م | 50 × 3.0 | CL30،289*50 | 10pcs | |||||
| مكونات السقف | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | |||||
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 0pcs | ||||||
| قم بتوصيل اللوحة بالمشبك | 2pcs | |||||||
| مشبك واحد | 20pcs | |||||||
| مشبك مزدوج | 8pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 238.56 | 1pcs | ||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 3.00 م أجنحة شعاع | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 2pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| عمود 7.00 م أجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||||
| برج الأجنحة | كتلة الأكمام spigot | 2pcs | ||||||
| قاعدة الصلب s | 2pcs | |||||||
| الجزء العلوي من القسم | 2pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 2pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 2pcs | |||||||
| طويلة outrigger | 8pcs | |||||||
| ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة كاملة | ||||||
تعبئة الوزن: 2500 كجم
حجم التعبئة: 19CBM
| غرض | مواصفة | كمية | ||||||
| مرحلة التجميع الألومنيوم | تتصدر: 4x8ft (1.22x2.44m) | خشبي | 45 جهاز كمبيوتر | |||||
| 1.22 متر مرحلة دعامة | 54 أجهزة كمبيوتر | |||||||
| 2.44m المرحلة دعامة | 50 جهاز كمبيوتر | |||||||
| الوقوف مع أنبوب قابل للتمديد | 60 جهاز كمبيوتر | |||||||
| قاعدة قابلة للتعديل | 60 جهاز كمبيوتر | |||||||
| درج المسرح | تتصدر خشبي | المجموع | 8 | خطوات | قابل للتعديل على ارتفاع المسرح | 2 أجهزة كمبيوتر | ||

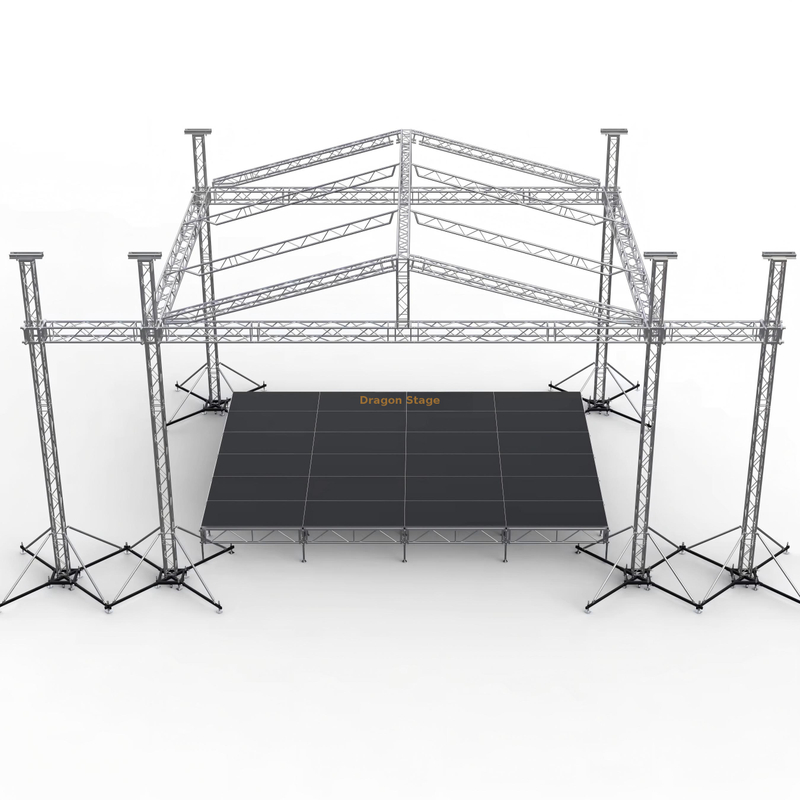

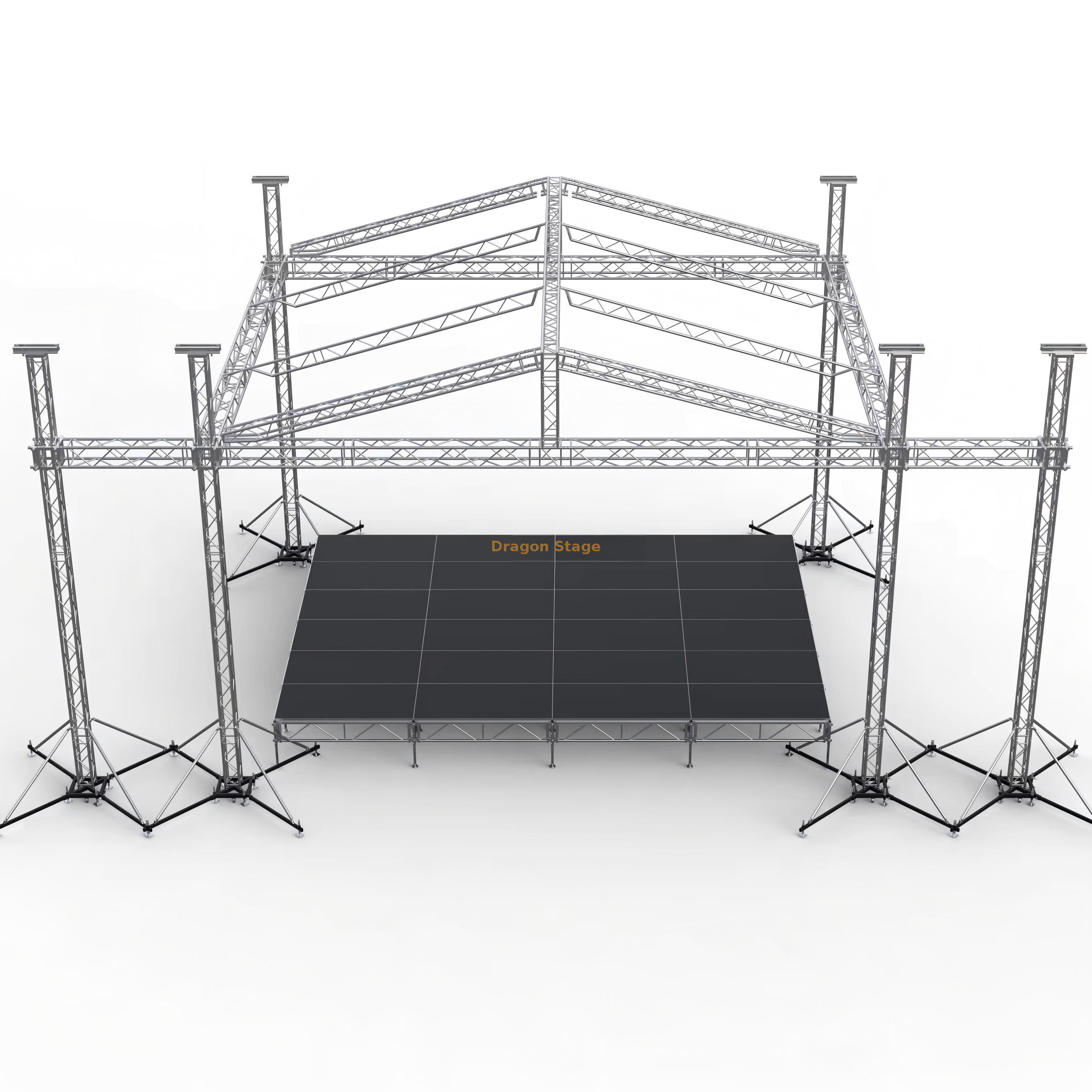

يعد نظام DragonStage Square Custom Concert Truss System عبارة عن هيكل خارجي كبير الحجم للخدمة الشاقة مصمم خصيصًا لحفلات الموسيقى الحية الكبرى والمهرجانات الكبيرة وأحداث الشركات التي تتطلب قدرة دعم واسعة النطاق.
بأبعاد رئيسية تبلغ 12 مترًا عرضًا × 12 مترًا عمقًا وارتفاعًا واضحًا يبلغ 8 أمتار ، يوفر هذا النظام مساحة أداء ضخمة ومغطاة بالكامل. ويتميز بتصميم سقف متطور وأجنحة صوت مدمجة بطول 3 أمتار على الجانبين، مما يسمح بالتعليق المتزامن لأنظمة مكبرات الصوت ذات المصفوفة الخطية جنبًا إلى جنب مع منصة إضاءة المسرح.
يستخدم هذا النظام حجمين مختلفين من الجمالون لإدارة الامتداد والأحمال المساعدة: CS389x389 للخدمة الشاقة لعوارض السقف الرئيسية وأجنحة الصوت، و CS289x289 للخدمة الأخف للأعمدة وتفاصيل السقف.
| ميزة | تفاصيل المواصفات |
| أبعاد الجمالون الشاملة (الطول × العرض × الارتفاع) | 12 م × 12 م × 8 م (تقريبي) |
| أجنحة الصوت المتكاملة | طول 3 متر على الجانبين، مدمج في الهيكل. |
| سلسلة الجمالون (الحزم الرئيسية) | CS389x389 (تروس حنفية مربعة) |
| سلسلة الجمالون (الركائز/التفاصيل) | CS289x289 (تروس حنفية مربعة) |
| حجم الأنبوب الرئيسي | 50 مم × 3.0 مم (يستخدم في النظام بأكمله) |
| نوع الاتصال | الحنفية (تتضمن قارنة التوصيل المخروطية، ومشبك الأمان، والدبوس) |
| حجم منصة المرحلة | تتكون من 45 قطعة من الأغطية الخشبية مقاس 4 × 8 أقدام (1.22 م × 2.44 م) |
| أبعاد سطح المسرح | 12.2 م × 10.98 م (تقريبيًا بناءً على كمية السطح) |
| ارتفاع المرحلة | قابل للتعديل (حامل مع أنبوب قابل للتمديد وقاعدة قابلة للتعديل) |
| منطقة مظلة السقف | 238.56 متر مربع PVC (اللون الأزرق أو حسب الطلب) |
| إجمالي وزن التعبئة الجمالون | 2300 كجم |
| وزن التعبئة الإجمالي للمرحلة | 2500 كجم |
| إجمالي حجم التعبئة | 21 متر مكعب (تروس) + 19 متر مكعب (المرحلة) |
| عنصر | سلسلة الجمالون (الحجم) | الأنبوب الرئيسي (مم) | الكمية الرئيسية |
| شعاع 12.00 م (أمامي / جانبي) | CS389x389 | 50x3.0 | 8 قطع (طول 3.00 م) لكل مجموعة |
| 7.00 م العمود الرئيسي | CS289x289 | 50x3.0 | إجمالي 8 قطع |
| عرض الأجنحة 3.00 م | CS389x389 | 50x3.0 | مجموعتان (قطعتان بطول 3.00 م) |
| 7.00 م عمود الأجنحة | CS289x289 | 50x3.0 | مجموعتين (4 قطع بطول 3.00 م + قطعتين بطول 1.00 م) |
| معدات الرفع | رافعة يدوية (BA05، 2 طن) | - | 6 قطع (4 رئيسية، 2 جناح) |
| تتصدر المرحلة | تتصدر خشبية | 4 × 8 قدم (1.22 × 2.44 م) | 45 قطعة |
| اكسسوارات المسرح | سلالم المسرح | تتصدر خشبية | مجموعتان (قابلان للتعديل حسب ارتفاع المسرح) |
قدرة تحميل عالية: استخدام الجمالون CS389x389 القوي لامتدادات الحمل الرئيسية يضمن سعة كافية لأجهزة الإضاءة الثقيلة، وشاشات LED، وعناصر المسرح المركزي.
دعم الصوت المتكامل: يتيح تضمين أجنحة بطول 3 أمتار على الجانبين إمكانية التجهيز الاحترافي لأنظمة صفيف الخطوط دون الحاجة إلى أبراج منفصلة قائمة بذاتها، مما يحسن خطوط الرؤية والجماليات.
النظام الكامل: يتضمن المنتج هيكل السقف الجمالوني الكامل، وجميع ملحقات المعدات الضرورية (كتل الأكمام، والقواعد الفولاذية، والأقسام العلوية، والرافعات اليدوية، والرافعات، والمشابك)، ومنصة المسرح المعيارية الكاملة مع السلالم، مما يوفر حلاً جاهزًا.
قابلية النقل: على الرغم من حجمه، فقد تم تصميم النظام خصيصًا للوجستيات الأحداث، مع أوزان وأحجام تعبئة يمكن التحكم فيها من أجل النقل الفعال.
