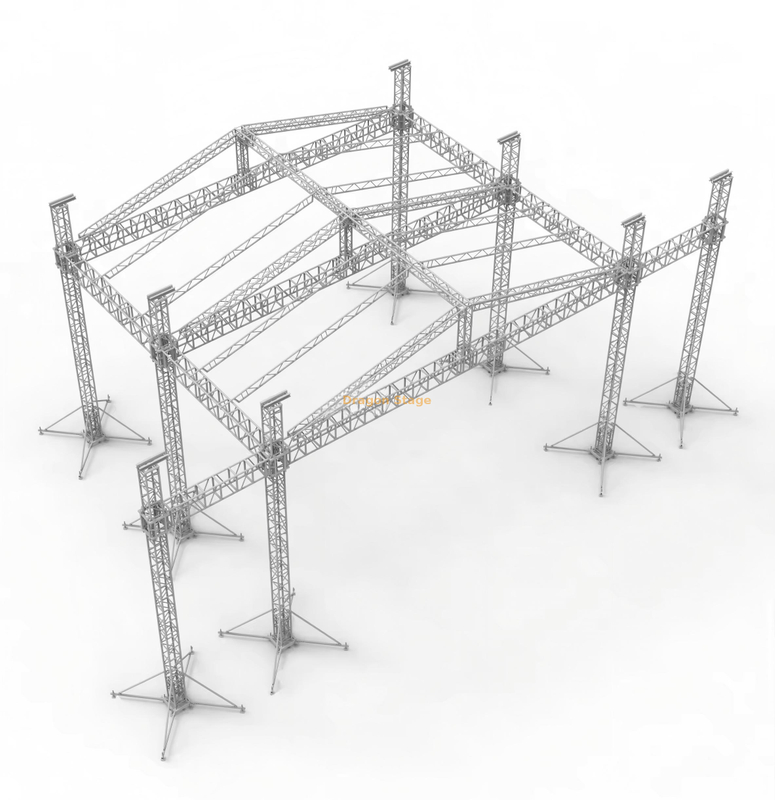

تروس سقف من الألومنيوم لحدث الحفل 60x50x30ft

5 0 مراجعات

أجنحة صوت مكبر الصوت 18 × 15 × 9 م بعرض 3 م

6 أعمدة جمالون سقف مسطح مائل

منصة مسرح 1 × 2 م مرحلة معيارية 16 × 14 م ارتفاع 1.6-2 م مع درجين

السعر: ￥ 149750 - 165310


الميزات:	الجمالون سقف مسطح منحدر مرحلة الحدث
توافر الحالة:



رسالتك

المنتج العلامة التجارية:
Dragon Stage

وصف المنتج

وزن التعبئة: 4150 كجم

حجم التعبئة: 37CBM

غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
18.00 م شعاع (مقدمة)	3 مجموعات	3.00 م	50 × 3.0	CS500 × 600	18 جهاز كمبيوتر شخصى
		2.00 م	50 × 3.0	CS500 × 600	0pcs
		1.00 م	50 × 3.0	CS500 × 600	0pcs
15.00 م شعاع (الجانب)	2 مجموعات	3.00 م	50 × 3.0	CS500 × 600	10pcs
		2.00 م	50 × 3.0	CS500 × 600	0pcs
		1.00 م	50 × 3.0	CS500 × 600	0pcs
8.00 م رند	6 مجموعات	3.00 م	50x3.0	CS350 × 350	12pcs
		2.00 م	50x3.0	CS350 × 350	6pcs
		1.00 م	50x3.0	CS350 × 350	0pcs
برج الإطار	كتلة الأكمام الحنفية م				6pcs
	قاعدة الصلب م				6pcs
	الجزء العلوي م				6pcs
	الرافعة اليدوية ، BA05 2TONS				6pcs
	قسم المفصلات الحنفية ، ارتفاع 1M				6pcs
	الألياف حبال ، BA04،2 طن 3M				6pcs
	طويلة outrigger				24pcs
غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
عمود السقف	3 مجموعات	1.80 م	50 × 3.0	CS289 × 289	3pcs
15.00 م شعاع أعلى	1 مجموعات	3.00 م	50 × 3.0	CS289 × 289	5pcs
		2.00 م	50 × 3.0	CS289 × 289	0pcs
		1.00 م	50 × 3.0	CS289 × 289	0pcs
9.20 م شعاع مائل	6 مجموعات	3.00 م	50 × 3.0	CS289 × 289	12pcs
		2.00 م	50 × 3.0	CS289 × 289	6pcs
		1.20 م	50 × 3.0	CS289 × 289	6pcs
9.20 م سلم الجمالون	12 مجموعة	3.00 م	50 × 3.0	CL30،289*50	24pcs
		2.00 م	50 × 3.0	CL30،289*50	12pcs
		1.20 م	50 × 3.0	CL30،289*50	12pcs
مكونات السقف		سقف كونر 4 طرق ، استخدم لتروس شعاع السقف		CS289 × 289	2pcs
		سقف كونر 5 طرق ، استخدم لتروس شعاع السقف		CS289 × 289	1pcs
		قم بتوصيل اللوحة بالمشبك			3pcs
		مشبك واحد			24pcs
		مشبك مزدوج			12pcs
		مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص.		412.56	1pcs
غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
3.00 م أجنحة شعاع	2 مجموعات	3.00 م	50 × 3.0	CS500 × 600	2pcs
		2.00 م	50 × 3.0	CS500 × 600	0pcs
		1.00 م	50 × 3.0	CS500 × 600	0pcs
8.00 م أجنحة عمود	2 مجموعات	3.00 م	خطأ شنيع	CS350 × 350	4pcs
		2.00 م	خطأ شنيع	CS350 × 350	2pcs
		1.00 م	خطأ شنيع	CS350 × 350	0pcs
برج الأجنحة	كتلة الأكمام الحنفية م				2pcs
	قاعدة الصلب م				2pcs
	الجزء العلوي م				2pcs
	الرافعة اليدوية ، BA05 2TONS				2pcs
	قسم المفصلات الحنفية ، ارتفاع 1M				2pcs
	الألياف حبال ، BA04،2 طن 3M				2pcs
	طويلة outrigger				8pcs
ملحق الجمالون		مقرن مخروطي و Safrty Clip & PIN			مجموعة كاملة

وزن التعبئة: 6700 كجم

حجم التعبئة: 46cbm

غرض	مواصفة				كمية
مرحلة التجميع الألومنيوم	تتصدر: 4x8ft (1x2m)		خشبي		112 جهاز كمبيوتر
	1M المرحلة دعامة				126 قطعة
	2M المرحلة دعامة				120 قطعة
	الوقوف مع أنبوب قابل للتمديد				135 قطعة
	قاعدة قابلة للتعديل				135 قطعة
درج المسرح	تتصدر خشبي	المجموع	8	خطوات	2 أجهزة كمبيوتر

تروس سقف من الألومنيوم لحدث الحفل 60x50x30ft: نظام معتمد للخدمة الشاقة

1. المقدمة: أساس الإنتاج الحي واسع النطاق

في عالم الترفيه الاحترافي والتجمعات العامة واسعة النطاق، تعد دعامات السقف المصنوعة من الألومنيوم لحدث الحفلة الموسيقية من DragonStage بمثابة معيار لأنظمة التدريج عالية السعة والثقيلة. يبلغ حجم هذا الهيكل 60 قدمًا عرضًا × 50 قدمًا عمقًا (18 مترًا × 15 مترًا) مع ارتفاع واضح يبلغ 30 قدمًا (9 أمتار) ، وقد تم تصميم هذا الهيكل لتحقيق أقصى قدر من التأثير البصري ودعم فني لا مثيل له. إنه الخيار النهائي لمنظمي الأحداث والمقاولين الذين يطلبون نظامًا قويًا وموثوقًا قادرًا على دعم منصات الإضاءة الشاملة وشاشات LED كبيرة الحجم ومصفوفات خطوط الصوت عالية الأداء.

يجمع بين نظام الجمالون السقفي المصنوع من الألومنيوم سطح مسرح معياري ضخم (16 × 14 مترًا) وشبكة سقف معتمدة هيكليًا، مصممة لحماية المعدات القيمة وفناني الأداء من الطقس القاسي. باستخدام ملفات الجمالون عالية الجودة وآلية الدعم الأرضي الفعالة، يضمن الجمالون عالي التحمل هذا مقاس 60 × 50 قدمًا السلامة والكفاءة والحجم للإنتاج على مستوى عالمي.

2. التحديات والحلول في بناء الأحداث الحديثة

يتطلب تنفيذ حفل موسيقي أو مهرجان خارجي واسع النطاق التغلب على التحديات اللوجستية والهندسية الحرجة، وخاصة إدارة الأحمال الشديدة، وقوى الرياح العالية، والانتشار السريع والآمن. غالبًا ما تفتقر أنظمة الجمالون القياسية إلى القدرة المعتمدة والمكونات المتكاملة اللازمة لتمتد بأمان لمسافة 18 مترًا مع دعم متطلبات وزن الإنتاج الحديثة.

يعالج DragonStage هذه المشكلات بدقة هندسية. يستخدم النظام مزيجًا من الجمالون CS500x600 للخدمة الشاقة للامتدادات الرئيسية والجمالون CS350x350 للأعمدة، مما يضمن نسبة قوة إلى وزن فائقة تتعامل مع أحمال التجهيز المعقدة بثقة. علاوة على ذلك، يتضمن تصميم دعامات السقف المسطح والمنحدر المكون من 6 أعمدة 24 ركيزة طويلة ونظام دعم أرضي شامل، مما يعزز بشكل كبير الاستقرار الهيكلي ومقاومة الرياح (المصدر: https://www.dragontruss.com/Certificate ). يعمل هذا الالتزام بالمكونات عالية المواصفات على تخفيف مخاطر المشروع الرئيسية، وهو محور تركيز رئيسي للهيئات الصناعية التي تركز على السلامة الهيكلية في الهياكل المؤقتة القابلة للفك (المصدر: https://www.lsionline.com ).

3. الميزات والفوائد الرئيسية

يوفر نظام تروس السقف المائل مقاس 60 × 50 × 30 قدمًا حلاً عالي الكفاءة ومتوافقًا مع معايير السلامة من خلال مجموعة من الميزات الاحترافية المتكاملة.

المكونات الهيكلية المتقدمة

يعمل الهيكل الأساسي الحامل على تعزيز الأنابيب الرئيسية القوية (50 مم × 3.0 مم) وملامح الجمالون المتميزة. خاصة:

شبكة السقف: مبنية بدعامات مربعة قوية CS500x600 للمساحات الرئيسية البالغة 18.00 مترًا.
الأعمدة الرأسية: مصنوعة من دعامات مربعة موثوقة CS350x350 ومثبتة بـ 6 مجموعات من كتلة الأكمام (M)، والقاعدة الفولاذية (M)، ومكونات القسم العلوي (M)، مما يضمن نقل السعة المعتمد إلى الأرض.
تروس توصيل الحنفية: تستخدم قارنة التوصيل المخروطية وآلية المشبك والدبوس الآمن للاتصال السريع والموثوق عبر جميع العناصر المعيارية، مما يقلل بشكل كبير من وقت التجميع مع الحفاظ على قوة المفاصل العالية.

مرحلة متكاملة وأجنحة الصوت

يشتمل هذا النظام على منصة مسرح معيارية مخصصة مقاس 16 × 14 مترًا مع 112 قطعة من أسطح المسرح الخشبية مقاس 4 × 8 أقدام (1 × 2 مترًا) ، مما يوفر منطقة أداء واسعة ومستقرة. والأهم من ذلك، أن الهيكل تم تصميمه مسبقًا لدعم الصوت، ويتميز بأجنحة مكبر صوت بعرض 3 أمتار مصنوعة من نفس الجمالون CS500x600 عالي التحمل. تضمن هذه الأجنحة وضعًا مثاليًا لأنظمة مكبرات الصوت ذات المصفوفة الخطية، مما يضمن تغطية صوتية فائقة وتقليل الحاجة إلى استئجار برج PA منفصل.

تعزيز السلامة والحماية من الطقس

يتميز تصميم الجمالون المسطح والمنحدر بأنه فعال للغاية في تحويل الأمطار والحطام، وحماية الإضاءة المتطورة والمكلفة ومعدات الصوت المثبتة على شبكة السقف. يتم توفير الممتدة بمساحة 412.56 مترًا مربعًا مظلة السقف PVC باللون الأزرق القياسي أو يمكن تخصيصها لتتناسب مع العلامة التجارية. لرفع هيكل السقف الضخم، يشتمل النظام على 6 مجموعات من الرافعات اليدوية سعة 2 طن (BA05) ، مما يضمن رفعًا آمنًا ومتحكمًا لشبكة الجمالون أثناء مرحلتي التجميع والتحميل.

4. الأسئلة الشائعة العملية لمحترفي المسرح

س: ما فائدة ملف الجمالون CS500x600؟ ج: تم تحسين ملف الجمالون للخدمة الشاقة هذا للمسافات الطويلة (مثل شعاع 18 مترًا) والأحمال ذات النقاط العالية، مما يوفر قوة أكبر بكثير وانحرافًا أقل مقارنة بسلسلة الجمالون الأصغر.

س: هل يمكن استبدال الرافعات اليدوية بمحركات السلسلة الكهربائية؟ ج: نعم، تم تصميم كتل الأكمام الحنفية لتكون متوافقة مع محركات السلسلة الكهربائية القياسية سعة 2 طن، مما يسمح برفع هيكل السقف ميكانيكيًا بضغطة زر.

س: كيف يتم تعبئة النظام ونقله؟ ج: الهيكل بأكمله عبارة عن وحدات، ويبلغ وزن التعبئة الإجمالي 6700 كجم وحجم 46 متر مكعب ، مما يسهل شحن البضائع الموحد والخدمات اللوجستية الفعالة للموقع.

س: ما هو نوع التأمين الأرضي المطلوب؟ ج: نظرًا لحجم الهيكل، يعد التثبيت المناسب والصابورة أمرًا إلزاميًا، مما يؤدي إلى الاستفادة من الركائز الطويلة البالغ عددها 24. نحن نقدم وثائق مفصلة لحساب الحمل، والتي يجب أن تتم الموافقة عليها من قبل مهندس إنشائي محلي للتشغيل الآمن في الهواء الطلق.
