| توافر الحالة: | |
|---|---|
Dragon Stage
حجم التعبئة: 27CBM
وزن التعبئة: 2850 كجم
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 16.00 م شعاع (أمامي) | 3 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 12pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 6pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 12.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 11.00 م رند | 6 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 18 جهاز كمبيوتر شخصى | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| برج الإطار | كتلة الأكمام spigot | 6pcs | ||||||
| قاعدة الصلب s | 6pcs | |||||||
| الجزء العلوي من القسم | 6pcs | |||||||
| T2، محرك كهربائي، ماركة صينية، الحمل: 1000 كجم، طول السلسلة: 25 م، سرعة الرفع : 3.2 م / دقيقة، 380 فولت - 3 عبارات، الإخراج: 750 وات، فئة Ins: F، الجسم | 6pcs | |||||||
| T3 ، وحدة تحكم الرافعة الكهربائية ، 1 قطعة يمكن التحكم في محرك 8 قطعة. | 1pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 6pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 6pcs | |||||||
| طويلة outrigger | 24pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 3 مجموعات | 1.60 م | 50 × 3.0 | CS289 × 289 | 3pcs | |||
| 12.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 8.20 م شعاع مائل | 6 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 12pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 2.20 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||||
| 8.20 م الجمالون سلم | 8 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 16pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 0pcs | |||||
| 2.20 م | 50 × 3.0 | CL30،289*50 | 8pcs | |||||
| مكونات السقف | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | |||||
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 1pcs | ||||||
| قم بتوصيل اللوحة بالمشبك | 3pcs | |||||||
| مشبك واحد | 16pcs | |||||||
| مشبك مزدوج | 12pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 312.16 | 1pcs | ||||||

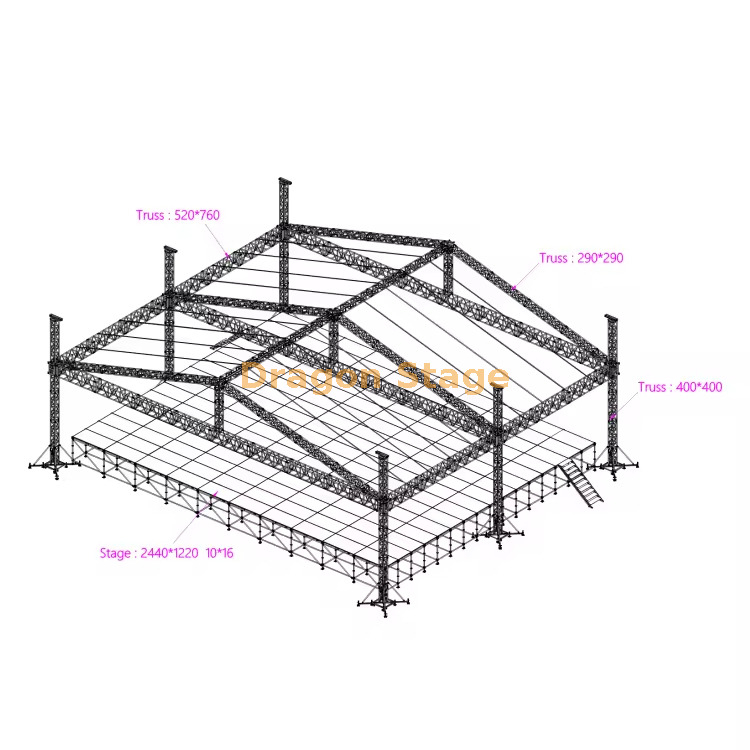

بالنسبة للعروض على مستوى الملعب والمهرجانات الخارجية الضخمة، يعد الارتفاع والامتداد من أهم العوامل في تصميم المسرح. إن DragonStage 16x12x12m Sound Aluminium Portable Stage Lighting Truss هو حل هيكلي ضخم مصمم للأحداث ذات السعة العالية. يوفر هذا النظام مساحة مغطاة تبلغ 192 مترًا مربعًا ومساحة رأسية تبلغ 12 مترًا، وقد تم تصميمه لاستيعاب منصات الإضاءة وأنظمة الصوت الأكثر تطلبًا في العالم. يعد هذا النظام هو المعيار لشركات الإنتاج التي تتطلب حضورًا 'على المسرح الكبير' مع نمطية هندسة الألومنيوم.
التحدي الهندسي الأساسي لهيكل بهذا الحجم هو إدارة الحمل الديناميكي لمسافة 16 مترًا على ارتفاع 12 مترًا. في هذه الأبعاد، يصبح قص الرياح عاملاً رئيسياً، ويتطلب وزن الجمالون نفسه حسابًا دقيقًا لمنع التعب الهيكلي.
يعالج DragonStage هذه التحديات من خلال استخدام سبائك الألومنيوم 6082-T6 شديدة التحمل مع سمك جدار معزز (يصل إلى 4 مم أو 5 مم في الأقسام الحرجة). يتم دعم الامتداد البالغ طوله 16 مترًا بواسطة نظام برجي متخصص يستخدم كتل الأكمام الثقيلة والمفصلات الفولاذية لضمان نقل الحمل الرأسي مباشرة إلى الأرض. ولإدارة المخاطر البيئية، تم تصميم النظام للتفاعل مع صابورة مياه عالية السعة أو أوزان خرسانية، مما يضمن بقاء الأبراج التي يبلغ ارتفاعها 12 مترًا ثابتة حتى في ظروف الرياح الصعبة. يسمح تصميم الدعم الأرضي بتجهيز السقف بالكامل مقاس 16 × 12 مترًا مسبقًا ورفعه بأمان باستخدام رافعات كهربائية ذات عزم دوران عالي (المصدر: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
تم تصميم دعامات الإضاءة مقاس 16 × 12 × 12 مترًا كاستثمار طويل الأجل في البنية التحتية لبيوت الإنتاج المتميزة.
تم تصميم العوارض الرئيسية لهذا النظام لتوفير مدى واضح يصل إلى 16 مترًا دون الحاجة إلى دعامات مركزية. وهذا يسمح بمناظر المسرح دون عائق ويزود مصممي الإضاءة بلوحة ضخمة للتأثيرات العلوية. باستخدام الترباس المعزز أو دعامات الحنفية ، يحافظ النظام على حمل عمل آمن عالي (SWL)، قادر على دعم عدة أطنان من الإضاءة، وشاشات LED، وأنظمة PA (المصدر: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
الارتفاع ضروري للصوت طويل المدى. تسمح الأبراج التي يبلغ طولها 12 مترًا لفرق الإنتاج بتعليق مجموعات مصفوفات الخطوط على ارتفاع يضمن مستويات ضغط صوت ثابتة حتى للجماهير على بعد مئات الأقدام. يتوافق 1 نظام رفع البرج المتكامل مع كل من الرافعات اليدوية والكهربائية، مما يمنح الطاقم المرونة اللازمة لتجهيز العرض بأكمله عند ارتفاع الخصر قبل رفعه إلى ارتفاعه البالغ 12 مترًا (المصدر: https://www.dragontruss.com/Speaker-Truss-pl3352133.html ).
السلامة على هذا النطاق غير قابلة للتفاوض. يلتزم كل اللحام والدبوس وقارنة التوصيل في نظام 16x12x12m بمعايير السلامة الدولية TUV وSGS . تأتي كل عملية شراء مصحوبة بتقرير هيكلي شامل، وهو أمر حيوي للحصول على الموافقات الهندسية اللازمة للاستادات وأحداث وسط المدينة. كما أن المظلة المصنوعة من مادة PVC عالية التوتر مقاومة للحريق والأشعة فوق البنفسجية، مما يضمن الأداء في جميع الأحوال الجوية (المصدر: https://www.dragontruss.com/TUV-Report-dc249965.html ).
| سؤال | إجابة |
| س: ما هي سعة الحمولة الإجمالية لمسافة 16 مترًا؟ | تختلف السعة حسب شكل الجمالون (على سبيل المثال، 400 × 600 مم)، ولكن يتم تصنيف هذا النظام عادةً للأحمال الموزعة التي تتجاوز 3000 كجم. |
| س: كم عدد حاويات الشحن المطلوبة؟ | يتطلب النظام الكامل مقاس 16 × 12 × 12 مترًا عادةً حاوية واحدة عالية المكعب بطول 40 قدمًا للنقل الآمن لجميع المكونات. |
| س: هل يمكن تعديل ارتفاع 12 مترًا ليتناسب مع الأماكن الأصغر حجمًا؟ | نعم، تسمح لك أقسام الأعمدة المعيارية بضبط الارتفاع على 8 أمتار، أو 10 أمتار، أو 12 مترًا بالكامل حسب الحدث. |
| س: كيف يتحمل السقف الأمطار الغزيرة؟ | نحن نستخدم إطارًا عالي التوتر أو تصميم سقف منحني مع شدادات داخلية لضمان تصريف المياه على الفور. |
قم بتوسيع إنتاجك إلى مستويات الاستاد من خلال هيكل مصمم لتحقيق الأمان المطلق والتأثير الهائل. ثق في DragonStage لتحقيق الاستقرار الذي تتطلبه أكبر الأحداث الخاصة بك.
هل تريد مني أن أقدم تحليلًا مخصصًا للحمل لقائمة المعدات الخاصة بك أو عرض أسعار الشحن لنظام 16x12x12m إلى موقعك؟
حجم التعبئة: 27CBM
وزن التعبئة: 2850 كجم
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 16.00 م شعاع (أمامي) | 3 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 12pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 6pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 12.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 11.00 م رند | 6 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 18 جهاز كمبيوتر شخصى | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| برج الإطار | كتلة الأكمام spigot | 6pcs | ||||||
| قاعدة الصلب s | 6pcs | |||||||
| الجزء العلوي من القسم | 6pcs | |||||||
| T2، محرك كهربائي، ماركة صينية، الحمل: 1000 كجم، طول السلسلة: 25 م، سرعة الرفع : 3.2 م / دقيقة، 380 فولت - 3 عبارات، الإخراج: 750 وات، فئة Ins: F، الجسم | 6pcs | |||||||
| T3 ، وحدة تحكم الرافعة الكهربائية ، 1 قطعة يمكن التحكم في محرك 8 قطعة. | 1pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 6pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 6pcs | |||||||
| طويلة outrigger | 24pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 3 مجموعات | 1.60 م | 50 × 3.0 | CS289 × 289 | 3pcs | |||
| 12.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 8.20 م شعاع مائل | 6 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 12pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 2.20 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||||
| 8.20 م الجمالون سلم | 8 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 16pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 0pcs | |||||
| 2.20 م | 50 × 3.0 | CL30،289*50 | 8pcs | |||||
| مكونات السقف | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | |||||
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 1pcs | ||||||
| قم بتوصيل اللوحة بالمشبك | 3pcs | |||||||
| مشبك واحد | 16pcs | |||||||
| مشبك مزدوج | 12pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 312.16 | 1pcs | ||||||
بالنسبة للعروض على مستوى الملعب والمهرجانات الخارجية الضخمة، يعد الارتفاع والامتداد من أهم العوامل في تصميم المسرح. إن DragonStage 16x12x12m Sound Aluminium Portable Stage Lighting Truss هو حل هيكلي ضخم مصمم للأحداث ذات السعة العالية. يوفر هذا النظام مساحة مغطاة تبلغ 192 مترًا مربعًا ومساحة رأسية تبلغ 12 مترًا، وقد تم تصميمه لاستيعاب منصات الإضاءة وأنظمة الصوت الأكثر تطلبًا في العالم. يعد هذا النظام هو المعيار لشركات الإنتاج التي تتطلب حضورًا 'على المسرح الكبير' مع نمطية هندسة الألومنيوم.
التحدي الهندسي الأساسي لهيكل بهذا الحجم هو إدارة الحمل الديناميكي لمسافة 16 مترًا على ارتفاع 12 مترًا. في هذه الأبعاد، يصبح قص الرياح عاملاً رئيسياً، ويتطلب وزن الجمالون نفسه حسابًا دقيقًا لمنع التعب الهيكلي.
يعالج DragonStage هذه التحديات من خلال استخدام سبائك الألومنيوم 6082-T6 شديدة التحمل مع سمك جدار معزز (يصل إلى 4 مم أو 5 مم في الأقسام الحرجة). يتم دعم الامتداد البالغ طوله 16 مترًا بواسطة نظام برجي متخصص يستخدم كتل الأكمام الثقيلة والمفصلات الفولاذية لضمان نقل الحمل الرأسي مباشرة إلى الأرض. ولإدارة المخاطر البيئية، تم تصميم النظام للتفاعل مع صابورة مياه عالية السعة أو أوزان خرسانية، مما يضمن بقاء الأبراج التي يبلغ ارتفاعها 12 مترًا ثابتة حتى في ظروف الرياح الصعبة. يسمح تصميم الدعم الأرضي بتجهيز السقف بالكامل مقاس 16 × 12 مترًا مسبقًا ورفعه بأمان باستخدام رافعات كهربائية ذات عزم دوران عالي (المصدر: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
تم تصميم دعامات الإضاءة مقاس 16 × 12 × 12 مترًا كاستثمار طويل الأجل في البنية التحتية لبيوت الإنتاج المتميزة.
تم تصميم العوارض الرئيسية لهذا النظام لتوفير مدى واضح يصل إلى 16 مترًا دون الحاجة إلى دعامات مركزية. وهذا يسمح بمناظر المسرح دون عائق ويزود مصممي الإضاءة بلوحة ضخمة للتأثيرات العلوية. باستخدام الترباس المعزز أو دعامات الحنفية ، يحافظ النظام على حمل عمل آمن عالي (SWL)، قادر على دعم عدة أطنان من الإضاءة، وشاشات LED، وأنظمة PA (المصدر: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
الارتفاع ضروري للصوت طويل المدى. تسمح الأبراج التي يبلغ طولها 12 مترًا لفرق الإنتاج بتعليق مجموعات مصفوفات الخطوط على ارتفاع يضمن مستويات ضغط صوت ثابتة حتى للجماهير على بعد مئات الأقدام. يتوافق 1 نظام رفع البرج المتكامل مع كل من الرافعات اليدوية والكهربائية، مما يمنح الطاقم المرونة اللازمة لتجهيز العرض بأكمله عند ارتفاع الخصر قبل رفعه إلى ارتفاعه البالغ 12 مترًا (المصدر: https://www.dragontruss.com/Speaker-Truss-pl3352133.html ).
السلامة على هذا النطاق غير قابلة للتفاوض. يلتزم كل اللحام والدبوس وقارنة التوصيل في نظام 16x12x12m بمعايير السلامة الدولية TUV وSGS . تأتي كل عملية شراء مصحوبة بتقرير هيكلي شامل، وهو أمر حيوي للحصول على الموافقات الهندسية اللازمة للاستادات وأحداث وسط المدينة. كما أن المظلة المصنوعة من مادة PVC عالية التوتر مقاومة للحريق والأشعة فوق البنفسجية، مما يضمن الأداء في جميع الأحوال الجوية (المصدر: https://www.dragontruss.com/TUV-Report-dc249965.html ).
| سؤال | إجابة |
| س: ما هي سعة الحمولة الإجمالية لمسافة 16 مترًا؟ | تختلف السعة حسب شكل الجمالون (على سبيل المثال، 400 × 600 مم)، ولكن يتم تصنيف هذا النظام عادةً للأحمال الموزعة التي تتجاوز 3000 كجم. |
| س: كم عدد حاويات الشحن المطلوبة؟ | يتطلب النظام الكامل مقاس 16 × 12 × 12 مترًا عادةً حاوية واحدة عالية المكعب بطول 40 قدمًا للنقل الآمن لجميع المكونات. |
| س: هل يمكن تعديل ارتفاع 12 مترًا ليتناسب مع الأماكن الأصغر حجمًا؟ | نعم، تسمح لك أقسام الأعمدة المعيارية بضبط الارتفاع على 8 أمتار، أو 10 أمتار، أو 12 مترًا بالكامل حسب الحدث. |
| س: كيف يتحمل السقف الأمطار الغزيرة؟ | نحن نستخدم إطارًا عالي التوتر أو تصميم سقف منحني مع شدادات داخلية لضمان تصريف المياه على الفور. |
قم بتوسيع إنتاجك إلى مستويات الاستاد من خلال هيكل مصمم لتحقيق الأمان المطلق والتأثير الهائل. ثق في DragonStage لتحقيق الاستقرار الذي تتطلبه أكبر الأحداث الخاصة بك.
هل تريد مني أن أقدم تحليلًا مخصصًا للحمل لقائمة المعدات الخاصة بك أو عرض أسعار الشحن لنظام 16x12x12m إلى موقعك؟
