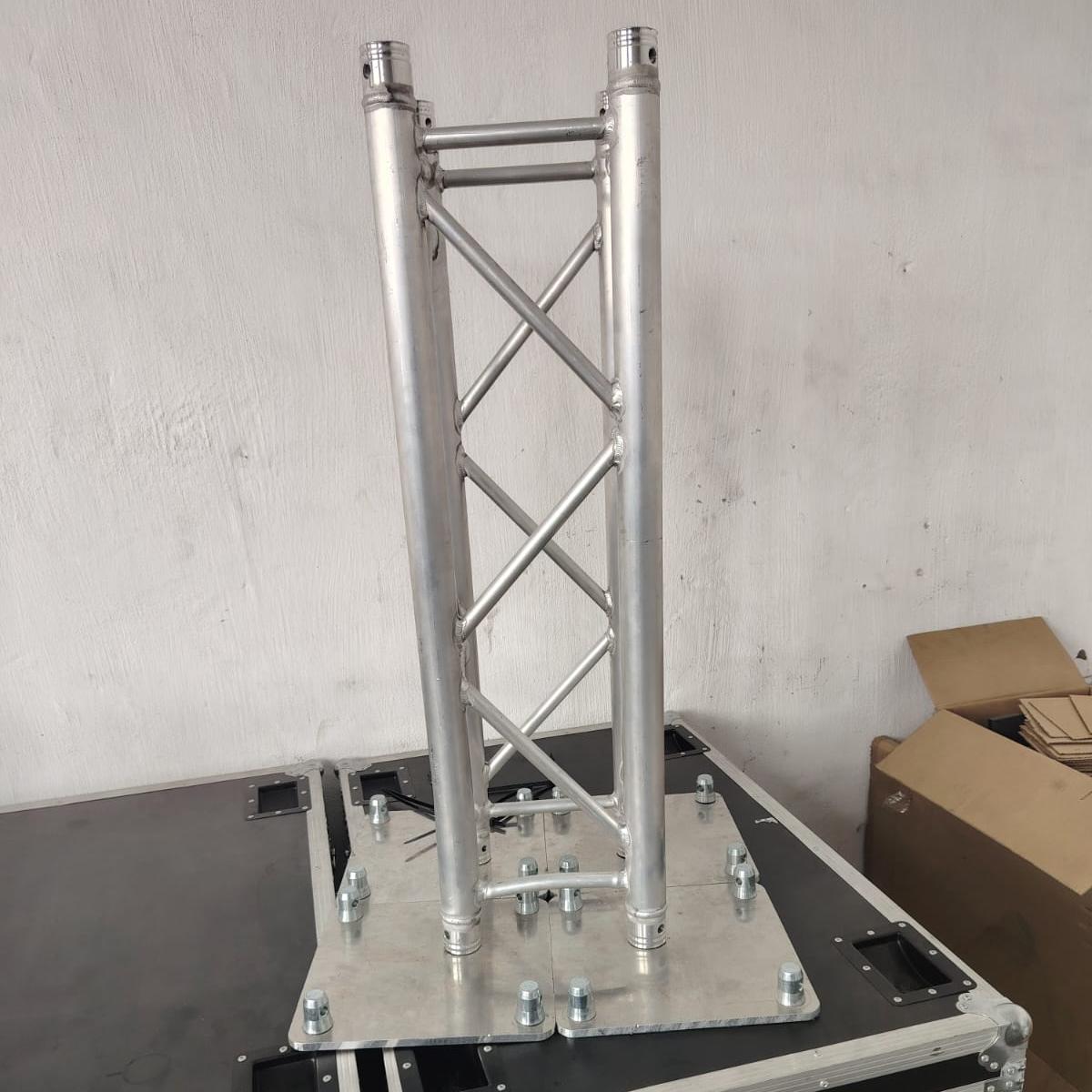

إن لوحة القاعدة ذات المقابض المصنوعة من الألومنيوم من DragonStage عبارة عن ملحق تروس معياري مصمم لأنظمة تروس الحنفية المصنوعة من الألومنيوم المتوافقة.
المنتج متوفر بخمسة أحجام للألواح:
300 × 300 مم، 400 × 400 مم، 500 × 500 مم، 600 × 600 مم، 800 × 800 مم.
تستخدم جميع الإصدارات المدرجة لوح ألومنيوم بسمك 8 مم ، بينما يزيد وزن اللوحة مع الحجم المحدد.
يمكن توفير القاعدة مع الموصلات نصف المخروطية المطلوبة ودبابيس الموصل ومشابك R ، مما يسمح لقسم الجمالون العمودي المتوافق بالاتصال مباشرة باللوحة.
بالنسبة لمنتجات الجمالون الألومنيوم الأخرى، راجع مجموعة الجمالون الألومنيوم لدينا . يمكن للعملاء الذين يستخدمون أنظمة الحنفية المخروطية أيضًا تصفح Standard Spigot Truss.
| قاعدة ألومنيوم 1.98 كجم/8 مم | 300*300 مللي متر |
| قاعدة ألومنيوم 3.6 كجم/8 مم | 400*400 مللي متر |
| قاعدة ألومنيوم 5.5 كجم/8 مم | 500*500 مللي متر |
| قاعدة ألومنيوم 7.92 كجم/8 مم | 600*600 مللي متر |
| قاعدة ألومنيوم 14.08 كجم/8 مم | 800*800 مللي متر |
نظام موصل نصف مخروطي
تم تصميم اللوحة الأساسية للاستخدام مع أنظمة توصيل تروس حنفية الألومنيوم المتوافقة.
يمكن أن تتضمن حزمة الاتصال ما يلي:
موصلات نصف مخروطية
دبابيس الموصل
مقاطع R
تسمح هذه المكونات للطرف السفلي من قسم الجمالون المتوافق بالاتصال بلوحة القاعدة باستخدام نفس مبدأ الاتصال المخروطي الأساسي المستخدم في أي مكان آخر في نظام الجمالون.
للحصول على أجهزة توصيل إضافية وقطع غيار وإكسسوارات الجمالون، راجع ملحقات الجمالون وملحقات نظام الجمالون النموذجية.
خمسة أحجام للألواح لإعدادات الجمالون المختلفة
تمنح الأحجام الخمسة المتاحة المشترين مرونة أكبر من تقديم قاعدة عالمية واحدة.
قد تكون اللوحة الأصغر مناسبة في الحالات التالية:
توفر اللوحة الأكبر حجمًا بصمة مادية أكبر وكتلة لوحة إضافية، وهو ما قد يكون مفضلاً لترتيبات الجمالون الأكبر حجمًا القائمة بذاتها.
ومع ذلك، لا ينبغي تحديد اللوحة الصحيحة حسب حجم اللوحة وحدها.
وينبغي أيضًا مراعاة حجم الجمالون الكامل والارتفاع والمعدات وطريقة التثبيت وظروف المشروع.
التطبيقات النموذجية
يمكن استخدام ألواح القاعدة المصنوعة من الألومنيوم هذه مع دعامات الحنفية المتوافقة لتطبيقات مثل:
يعتمد التطبيق الدقيق على حجم اللوحة المحددة وتكوين الجمالون الكامل.
التوافق قبل الطلب
إحدى النقاط المهمة فيما يتعلق بألواح قاعدة الجمالون هي أن أبعاد اللوحة وتوافق الجمالون ليسا نفس الشيء.
على سبيل المثال، طلب لوحة مقاس 500×500 مم لا يؤكد في حد ذاته نموذج الجمالون الذي يمكن تركيبه عليه.
قبل الإنتاج أو الشحن، يرجى تأكيد:
إذا كان سيتم استخدام لوحة القاعدة مع الجمالون الموجود من مورد آخر، فمن المستحسن إرسال صورة وقياسات الموصل.
يمكن لـ DragonStage بعد ذلك التحقق مما إذا كان ترتيب الموصل يطابق نظامك الحالي.
المواصفات الرئيسية
| مواصفات | السلعة |
| نوع المنتج | لوحة قاعدة تروس حنفية من الألومنيوم |
| مادة | الألومنيوم |
| سمك اللوحة | 8 ملم |
| الأحجام المتوفرة | 300 / 400 / 500 / 600 / 800 ملم مربع |
| أصغر حجم | 300 × 300 مم |
| أكبر حجم | 800 × 800 مم |
| مقبض | متضمنة |
| نوع الاتصال | موصل نصف مخروطي |
| دبابيس الموصل | متاح / متضمن مع التكوين |
| مقاطع R | متاح / متضمن مع التكوين |
| طلب | أنظمة تروس حنفية متوافقة |
| ماركة | DragonStage |
كيفية اختيار الحجم المناسب
بالنسبة لنظام الجمالون الموجود، فإن الخطوة الأولى هي تأكيد توافق الموصل.
بعد ذلك، يمكن اختيار حجم اللوحة وفقًا لمتطلبات التثبيت الفعلية.
يجب أن يتضمن طلب عرض الأسعار المفيد ما يلي:
نموذج الجمالون + حجم الجمالون + حجم اللوحة المطلوبة + صورة التثبيت أو الرسم + الكمية
وهذا أكثر موثوقية من الطلب فقط من خلال الأبعاد الخارجية للوحة.
ملاحظة فنية هامة
تتضمن معلومات المنتج المؤكدة ما يلي:
المعلومات المتاحة لا تثبت:
الحد الأقصى المسموح به لارتفاع الجمالون
الحد الأقصى للحمل الرأسي
أقصى لحظة الانقلاب
متطلبات الصابورة
مقاومة الرياح في الهواء الطلق
متطلبات التثبيت
الشهادة الهيكلية
التوافق مع كل مصنع لجملون الحنفية
تعتمد هذه المتطلبات على هيكل الجمالون الكامل وظروف التثبيت الفعلية.
التعليمات
ما هي الأحجام المتوفرة؟
اللوحة الأساسية متوفرة بأحجام 300×300 مم، 400×400 مم، 500×500 مم، 600×600 مم، 800×800 مم.
هل جميع المقاسات بنفس السماكة؟
نعم. تستخدم التكوينات المدرجة لوحة ألومنيوم بسمك 8 مم.
كم تزن اللوحات؟
يتراوح الوزن من 1.98 كجم تقريبًا للإصدار 300×300 مم إلى 14.08 كجم للإصدار 800×800 مم.
هل تحتوي لوحة القاعدة على مقابض؟
نعم. تم تصميم المنتج بمقابض لجعل الحمل وتحديد الموقع أكثر ملاءمة.
هل يتم تضمين الموصلات المخروطية؟
يتضمن تكوين المنتج موصلات نصف مخروطية متوافقة مع دبابيس ومشابك R. يجب تأكيد تخطيط الموصل الدقيق وفقًا للجمالون المستخدم.
هل يمكن استخدام لوحة القاعدة هذه مع أي دعامات حنفية؟
ليس تلقائيا. يجب التأكد من تباعد الموصل وأبعاد الاتصال قبل الطلب.
ما حجم اللوحة الذي يجب أن أختاره؟
يرجى تقديم نموذج الجمالون الخاص بك وأبعاد الجمالون والهيكل المقصود والبصمة المفضلة. يمكن لـ DragonStage بعد ذلك تأكيد التكوين المتوافق المناسب.
هل يمكنني طلب استبدال الدبابيس أو المشابك أو الموصلات بشكل منفصل؟
نعم. توفر DragonStage ملحقات Truss ذات الصلة للأنظمة المتوافقة.
