Dragon Stage
تعبئة الوزن: 3400 كجم
حجم التعبئة: 32cbm
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 18.00 م شعاع (مقدمة) | 3 مجموعات | 3.00 م | 50 × 3.0 | CS500 × 600 | 18 جهاز كمبيوتر شخصى | |||
| 2.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 12.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS500 × 600 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 9.00 م دعامة | 6 مجموعات | 3.00 م | 50x3.0 | CS350 × 350 | 18 جهاز كمبيوتر شخصى | |||
| 2.00 م | 50x3.0 | CS350 × 350 | 0pcs | |||||
| 1.00 م | 50x3.0 | CS350 × 350 | 0pcs | |||||
| شعاع مكعب | Spigot Cube 500x600 | 0pcs | ||||||
| برج الإطار | كتلة الأكمام الحنفية م | 6pcs | ||||||
| قاعدة الصلب م | 6pcs | |||||||
| الجزء العلوي م | 6pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 6pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 6pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 6pcs | |||||||
| طويلة outrigger | 24pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 3 مجموعات | 1.80 م | 50 × 3.0 | CS289 × 289 | 3pcs | |||
| 12.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 9.20 م شعاع مائل | 6 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 12pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||||
| 1.20 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||||
| 9.20 م سلم الجمالون | 8 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 16pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 8pcs | |||||
| 1.20 م | 50 × 3.0 | CL30،289*50 | 8pcs | |||||
| مكونات السقف | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | |||||
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 1pcs | ||||||
| قم بتوصيل اللوحة بالمشبك | 3pcs | |||||||
| مشبك واحد | 16pcs | |||||||
| مشبك مزدوج | 12pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 350.16 | 1pcs | ||||||
وزن التعبئة: 3850 كجم
حجم التعبئة: 26CBM
| غرض | مواصفة | كمية | ||||||
| مرحلة التجميع الألومنيوم | تتصدر: 4x8ft (1.22x2.44m) | خشبي | 63 أجهزة كمبيوتر | |||||
| 1.22 متر مرحلة دعامة | 72 جهاز كمبيوتر | |||||||
| 2.44m المرحلة دعامة | 70 جهاز كمبيوتر | |||||||
| الوقوف مع أنبوب قابل للتمديد | 80 جهاز كمبيوتر | |||||||
| قاعدة قابلة للتعديل | 80 جهاز كمبيوتر | |||||||
| درج المسرح | تتصدر خشبي | المجموع | 8 | خطوات | قابل للتعديل على ارتفاع المسرح | 2 أجهزة كمبيوتر | ||

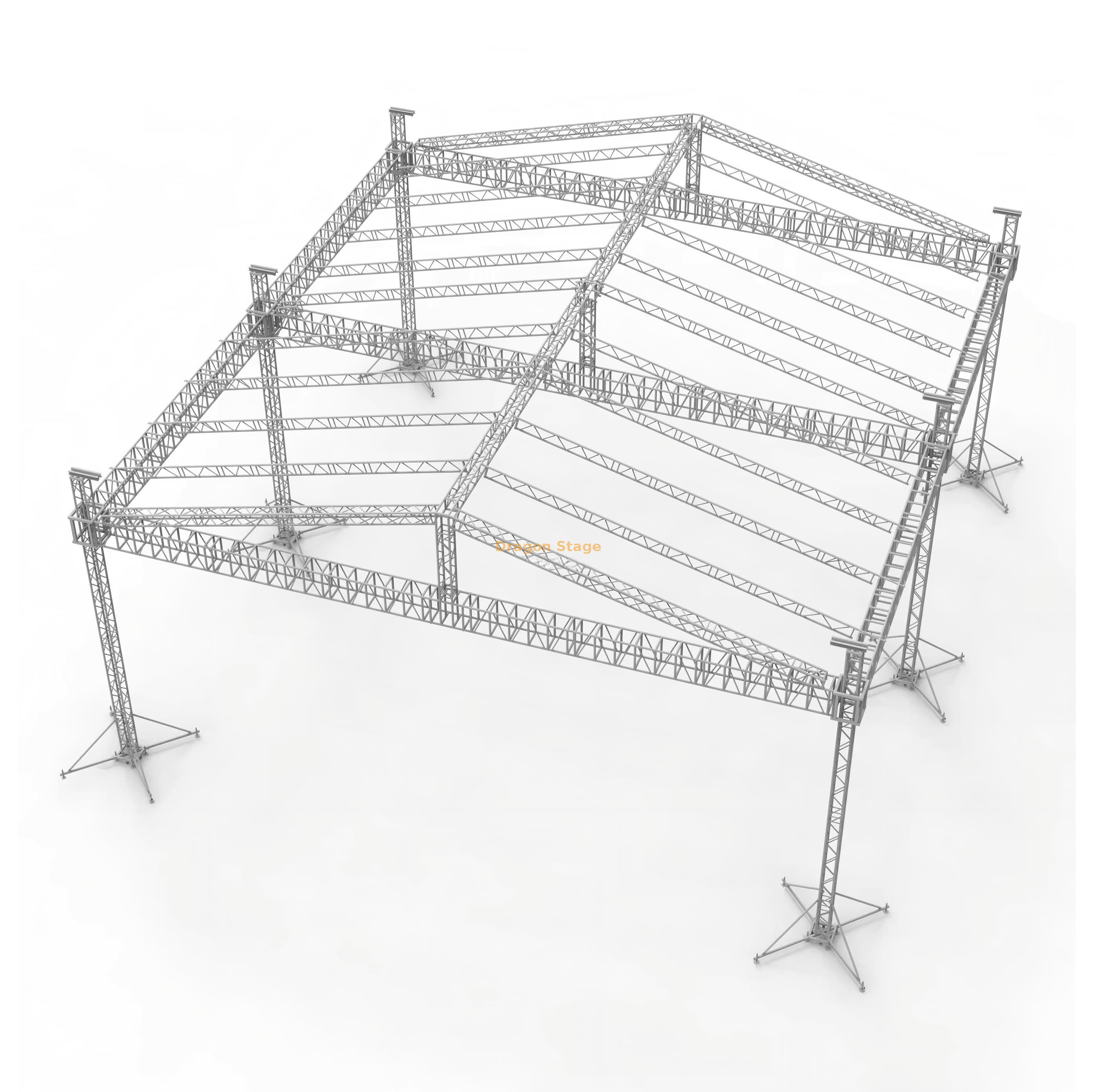

تم تصميم من Dragon Stage تروس الحفلات الموسيقية الكبيرة المصنوعة من الألومنيوم لتلبية المتطلبات القصوى للإنتاج الخارجي الضخم، بما في ذلك الحفلات الموسيقية الكبرى والمهرجانات الصوتية الكبيرة وأحداث الكنيسة ذات الحضور العالي. يتميز هذا النظام بمساحة مذهلة تبلغ 18 مترًا × 12 مترًا وارتفاعًا كبيرًا يصل إلى 10 أمتار ، مدعومًا بهيكل دعم أرضي قوي مكون من 6 أعمدة . ويضمن استخدامه للجمالون الرئيسي CS500x600 للخدمة الشاقة أقصى قدرة تحميل للإضاءة الشاملة والفيديو والصوت عبر النطاق الواسع الذي يبلغ 18 مترًا.
يعتبر الهيكل من أفضل الأعمال الهندسية للخدمة الشاقة، وهو مصمم من أجل السلامة والحمولة القصوى:
أبعاد الهيكل: 18 م طول × 12 م عرض × 10 م ارتفاع (حوالي 59 قدمًا × 39.4 قدمًا × 32.8 قدمًا).
تروس الشعاع الرئيسي (CS500x600): لسد الامتداد الهائل الذي يبلغ 18 مترًا بشكل آمن والتعامل مع المتطلبات الثقيلة لإنتاج الحفلات الموسيقية (شبكات الإضاءة، وإطارات صفيف الخطوط)، تستخدم أقسام السقف الرئيسية أكبر تروس جانبية في السلسلة، CS500x600.
دعامة دعامة (CS350x350): ستة أعمدة رأسية تستخدم دعامة CS350x350 عالية السعة ، مما يوفر الاستقرار اللازم وقوة الضغط لارتفاع الرفع 10 أمتار.
المظلة والغطاء: يتم تضمين مظلة PVC كبيرة بمساحة 350.16 مترًا مربعًا لتغطية وحماية المسرح والتجهيزات من العناصر بشكل كامل.
تمت ترقية مكونات البرج للتعامل مع الأحمال الأعلى وارتفاع الرفع الأكبر:
أبراج تمت ترقيتها: تتميز بـ 6 مجموعات من مكونات البرج، بما في ذلك كتلة الأكمام M , والقاعدة الفولاذية M والقسم العلوي M. تشير التسمية 'M' إلى المكونات المصنفة لهذا الحجم والارتفاع الهائلين.
معدات الرفع: توفر 6 مجموعات من الرافعات اليدوية سعة 2 طن (BA05) الميزة الميكانيكية اللازمة لتركيب شبكة السقف الكبيرة. بالنسبة للاستخدام المكثف، يوصى بشدة بالترقية إلى رافعات السلسلة الكهربائية لتحقيق السلامة والكفاءة.
التثبيت: يتم توفير 24 ركيزة طويلة لزيادة البصمة والاستقرار الجانبي للهيكل الذي يبلغ ارتفاعه 10 أمتار بشكل كبير، وهو أمر بالغ الأهمية لتقليل التأثير وإدارة قوى الرياح.
تم تصميم منصة المسرح المصاحبة لمنطقة الأداء الكبرى:
البصمة المسرحية: منطقة أداء كبيرة تبلغ 17.08 م × 10.98 م (حوالي 56 قدمًا × 36 قدمًا).
ارتفاع المسرح: المسرح مرئي للغاية مع نطاق ارتفاع قابل للتعديل من 1.2 متر إلى 2 متر (حوالي 4 قدم إلى 6.5 قدم).
التزيين: يستخدم 63 قطعة من الأسطح الخشبية المتينة مقاس 4 × 8 أقدام مدعومة بـ 80 قاعدة قابلة للتعديل وأنابيب قابلة للتمديد.
| عنصر | البعد/المواصفات | تفاصيل |
| الحجم الكلي | 18 م × 12 م × 10 م (الطول × العرض × الارتفاع) | تقريبا. 59 قدمًا × 39.4 قدمًا × 32.8 قدمًا |
| تروس الشعاع الرئيسي | تروس حنفية CS500x600 | ملف تعريف عالي التحمل بطول 18 مترًا |
| عمود تروس | تروس حنفية CS350x350 | قوة ضغط عالية لارتفاع 10 متر |
| تغطية السقف | 350.16 متر مربع | مادة المظلة البلاستيكية متضمنة |
| حجم المرحلة | 17.08 م × 10.98 م | سطح خشبي، أقسام 4x8 قدم |
| نطاق ارتفاع المرحلة | قابل للتعديل من 1.2 م إلى 2 م | مصممة لرؤية جمهور كبير |
| الاستقرار | 24 ركائز طويلة | ضروري للطول والبصمة |
| تروس اللوجستية | 3400 كجم / 32 متر مكعب | يتطلب التعامل المهني |
هل تريد مني أن أبحث عن جدول سعة الحمولة المحدد للجمالون CS500x600 على مسافة 18 مترًا؟
