| الميزات: | |
|---|---|
Dragon Stage
وزن التعبئة: 3050 كجم
حجم التعبئة: 28CBM
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 15.00 م شعاع (أمامي) | 3 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 15pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 12.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 7.00 م دعامة | 6 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 12pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||||
| برج الإطار | كتلة الأكمام spigot | 6pcs | ||||||
| قاعدة الصلب s | 6pcs | |||||||
| الجزء العلوي من القسم | 6pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 6pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 6pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 6pcs | |||||||
| طويلة outrigger | 24pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 3 مجموعات | 1.50 م | 50 × 3.0 | CS289 × 289 | 3pcs | |||
| 12.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 7.70 م شعاع مائل | 6 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||||
| 2.70 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||||
| 7.70 م الجمالون سلم | 8 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 8pcs | |||||
| 2.70 م | 50 × 3.0 | CL30،289*50 | 8pcs | |||||
| مكونات السقف | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | |||||
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 1pcs | ||||||
| قم بتوصيل اللوحة بالمشبك | 3pcs | |||||||
| مشبك واحد | 16pcs | |||||||
| مشبك مزدوج | 12pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 293.46 | 1pcs | ||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 2.00 م شعاع الأجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| عمود 7.00 م أجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||||
| برج الأجنحة | كتلة الأكمام spigot | 2pcs | ||||||
| قاعدة الصلب s | 2pcs | |||||||
| الجزء العلوي من القسم | 2pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 2pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 2pcs | |||||||
| طويلة outrigger | 8pcs | |||||||
| ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة كاملة | ||||||
وزن التعبئة: 2800 كجم
حجم التعبئة: 18CBM
| غرض | مواصفة | كمية | |||
| مرحلة التجميع الألومنيوم | تتصدر: 4x8ft (1.22x2.44m) | خشبي | 45 جهاز كمبيوتر | ||
| 1.22 متر مرحلة دعامة | 54 أجهزة كمبيوتر | ||||
| 2.44m المرحلة دعامة | 50 جهاز كمبيوتر | ||||
| الوقوف مع أنبوب قابل للتمديد | 60 جهاز كمبيوتر | ||||
| قاعدة قابلة للتعديل | 60 جهاز كمبيوتر | ||||
| درج المسرح | تتصدر خشبي | المجموع | 8 | خطوات | 2 أجهزة كمبيوتر |

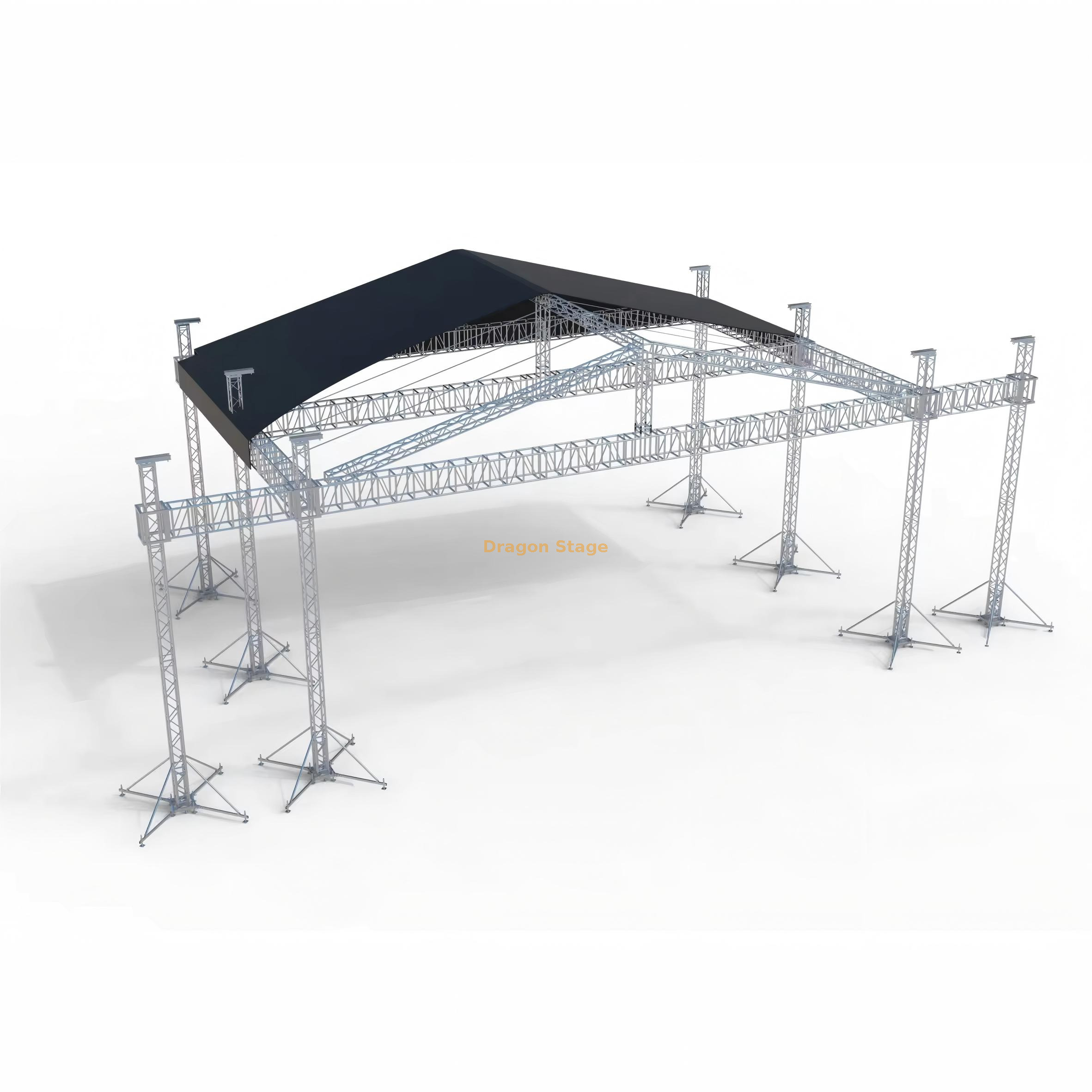

تم تصميم من Dragon Stage نظام تروس مرحلة الأحداث الخارجية القابل للتعديل من الألومنيوم للحفلات الموسيقية والمهرجانات والأحداث المتلفزة الأكثر تطلبًا. تتميز هذه الحزمة الشاملة بهيكل سقف تروس قوي بأبعاد 15 م × 12 م × 8 م مدعوم بستة أعمدة رئيسية وتتضمن منصة مسرح واسعة وقابلة للتعديل. يوفر الذي تمت ترقيته نظام الدعم المكون من ستة أبراج توزيعًا استثنائيًا للحمل واستقرارًا على مدى 15 مترًا، مما يجعله الخيار الأول للإنتاج الخارجي الرئيسي.
تم تصميم هذا النظام لتحقيق أقصى قدر من الأمان وقدرة التحميل على مساحته الضخمة:

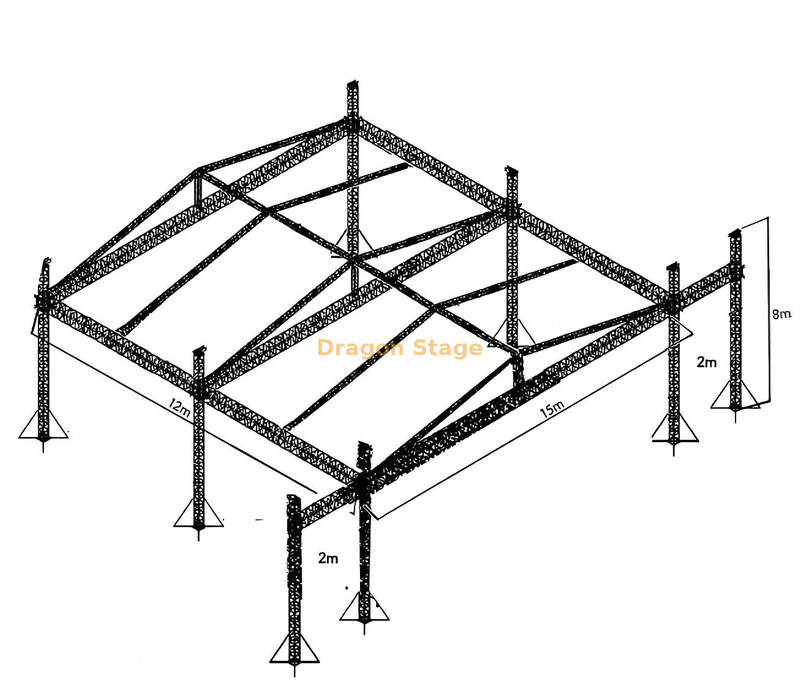

أبعاد الهيكل: 15 م طول × 12 م عرض × 8 م ارتفاع (49.2 قدم × 39.4 قدم × 26.2 قدم).
دعم الأبراج الستة: باستخدام ستة أعمدة رأسية رئيسية (بدلاً من الأعمدة الأربعة القياسية)، يزيد هذا التصميم بشكل كبير من السلامة الهيكلية للنظام وقدرة التحميل، خاصة بالنسبة لتعليق شاشات LED الثقيلة ومصفوفات الخطوط عبر نطاق 15 مترًا.
لمحات تروس:
العوارض الرئيسية: CS389x389 (400 مم × 400 مم) مع أنابيب رئيسية مقاس 50 مم × 3.0 مم لقوة الانحناء العالية.
الأعمدة/السقف: CS289x289 (300 مم × 300 مم) للحصول على دعم رأسي فعال.
الأجنحة المتكاملة: تم تضمين هيكلين منفصلين للجناح ، مكتملين بأعمدتهم وقواعدهم ورافعاتهم. تعتبر هذه العناصر ضرورية للوضع الأمثل لمكبرات الصوت PA (مصفوفة الخط) بعيدًا عن خط السقف الرئيسي.
الرفع والاستقرار: يتميز بإجمالي 8 مجموعات من الرافعات اليدوية سعة 2 طن (BA05) و 24 ركيزة طويلة رائعة لتحقيق ثبات فائق في ظروف الرياح العاتية.
تم تصميم المسرح المضمن لاستيعاب متطلبات رؤية الجمهور المختلفة:
البصمة المسرحية: منطقة أداء كبيرة تبلغ 12.2 م × 10.98 م (حوالي 40 قدمًا × 36 قدمًا).
ارتفاع قابل للتعديل: يسمح نظام المسرح بتعديل الارتفاع المرن من 1.2 متر إلى 2 متر (4 قدم إلى 6.5 قدم) ، مما يجعله متعدد الاستخدامات لكل من الحفلات الموسيقية وأحداث العروض التقديمية ذات المستويات.
مادة سطح السفينة: تتميز بـ 45 قطعة من الأسطح الخشبية المتينة مقاس 4 × 8 أقدام (1.22 م × 2.44 م) ، كاملة مع الدعامات والدعامات اللازمة لأقصى ارتفاع.
| عنصر | وصف | اللوجستية | الميزة الرئيسية |
| تروس السقف | 6-عمود، إطار على شكل حرف A مع أجنحة | 3050 كجم / 28 متر مكعب | عرض 15 متر وارتفاع 8 متر |
| منصة المرحلة | 40 قدم × 36 قدم، سطح خشبي | 2800 كجم / 18 متر مكعب | ارتفاع قابل للتعديل (1.2 م - 2 م) |
| المظلة | PVC أو اللون الأزرق أو اللون المخصص | 293.46 متر مربع | حماية كاملة لشبكة السقف |
| معدات الرفع | 8 × رافعات يدوية BA05 (2T) | متضمنة | القدرة على الرفع في وقت واحد |
ج: يعمل التكوين المكون من 6 أعمدة على زيادة الحد الأقصى المسموح به للحمل المعلق (سعة التثبيت) بشكل كبير عبر شبكة السقف الرئيسية، حيث يتم توزيع الحمل على المزيد من الدعامات الرأسية. يعد هذا أمرًا بالغ الأهمية للإنتاجات الكبيرة التي تتطلب إضاءة ثقيلة وخلفيات واسعة وشاشات فيديو متعددة. كما أنه يحسن بشكل كبير الاستقرار وشكل مقاومة الرياح للهيكل.
ج: يسمح النطاق القابل للتعديل بوضع المسرح على ارتفاع أعلى ( يصل إلى 2 متر ) للجماهير الكبيرة جدًا في الهواء الطلق، مما يضمن رؤية واضحة من مسافة بعيدة. تعتبر الارتفاعات المنخفضة مفيدة للأحداث في الأماكن الأصغر حجمًا أو حيث تقيد اللوائح المحلية الحد الأقصى لارتفاع سطح المسرح.
ج: غالبًا ما يعتمد الاختلاف في الأسعار على عدة عوامل:
مادة السقف: ترقية المظلة البلاستيكية إلى مادة شبكية أو مقاومة للحريق أو شديدة التحمل.
الشهادة: بما في ذلك الحسابات الهيكلية الكاملة وتقارير شهادة TUV.
سطح المسرح: ترقية السطح الخشبي إلى مادة أكثر متانة ومقاومة للانزلاق أو مقاومة للحريق.
الرافعات: استبدال الرافعات اليدوية الثمانية بـ 8 رافعات كهربائية.
