اسم الرسم

إطار دعم التراص لشاشة LED المنحنية والمسطحة (هيكل دعم شاشة LED ثنائية الغرض)

مرجع ملف الرسم

مؤشر الرسم

معلومات الرسم

نظرة عامة على إطار دعم تكديس شاشة LED المنحنية والمسطحة

إن إطار دعم تكديس شاشة LED المنحنية والمسطحة عبارة عن هيكل معياري مخصص مصمم لتركيبات شاشات LED الداخلية الاحترافية التي تتطلب تكوينات الشاشة المنحنية والشاشة المسطحة.

يجمع النظام بين إطار أنبوب الألمنيوم المربع ومكونات دعم القاعدة الفولاذية، مما يوفر حلاً مستقرًا وقابل للتعديل لتطبيقات تكديس شاشات LED. يمكن أن يتكيف الهيكل مع أشكال شاشات LED المختلفة، بما في ذلك شاشات العرض المنحنية وجدران LED المسطحة التقليدية.

باستخدام أنابيب الألومنيوم المربعة 50×50mm مع سماكة الجدار 3mm، يوفر إطار الدعم هيكلًا خفيف الوزن ولكنه متين. يتيح الجمع بين التوصيل اللولبي ووصلة دبوس الحنفية التجميع والتعديل والاستخدام المتكرر بكفاءة لمشاريع الأحداث والمعارض المختلفة.

يمكّن هذا التصميم ثنائي الغرض شركات الفعاليات ومقاولي تركيب LED من استخدام نظام هيكلي واحد لتخطيطات شاشات LED المتعددة، مما يحسن المرونة ويقلل وقت التحضير للمشاريع المختلفة.

الميزات الرئيسية

1. تصميم دعم LED منحني ومسطح ثنائي الغرض

تم تصميم الهيكل لكل من شاشات LED المنحنية والمسطحة:

• يدعم تركيب شاشة LED المنحنية؛

• يدعم تكديس شاشة LED المسطحة التقليدية؛

• التكيف المرن مع تخطيطات الشاشة المختلفة؛

• مناسبة لتصميمات الأحداث المخصصة؛

• يقلل من الحاجة إلى أنظمة دعم منفصلة.

2. هيكل إطار من الألومنيوم مستقر

يوفر إطار أنبوب الألومنيوم المربع ما يلي:

• صلابة هيكلية عالية.

• بناء خفيف الوزن؛

• تحديد المواقع التثبيت الدقيق.

• دعم شاشة LED موثوقة؛

• سهولة النقل والتجميع.

3. نظام الاتصال المشترك

يعتمد الهيكل على اتصال المسمار واتصال دبوس حنفية:

• التجميع والتفكيك السريع؛

• التكوين قابل للتعديل.

• اتصال آمن بين المكونات؛

• سهولة النقل والتخزين.

• مناسبة لتطبيقات الأحداث المتكررة.

4. الحل الهيكلي المخصص

يمكن تخصيص النظام وفقًا لما يلي:

• حجم شاشة LED؛

• متطلبات الانحناء.

• ارتفاع التثبيت

• وزن الشاشة

• متطلبات تخطيط الحدث.

المكونات الهيكلية

المواصفات المتوفرة

طلب

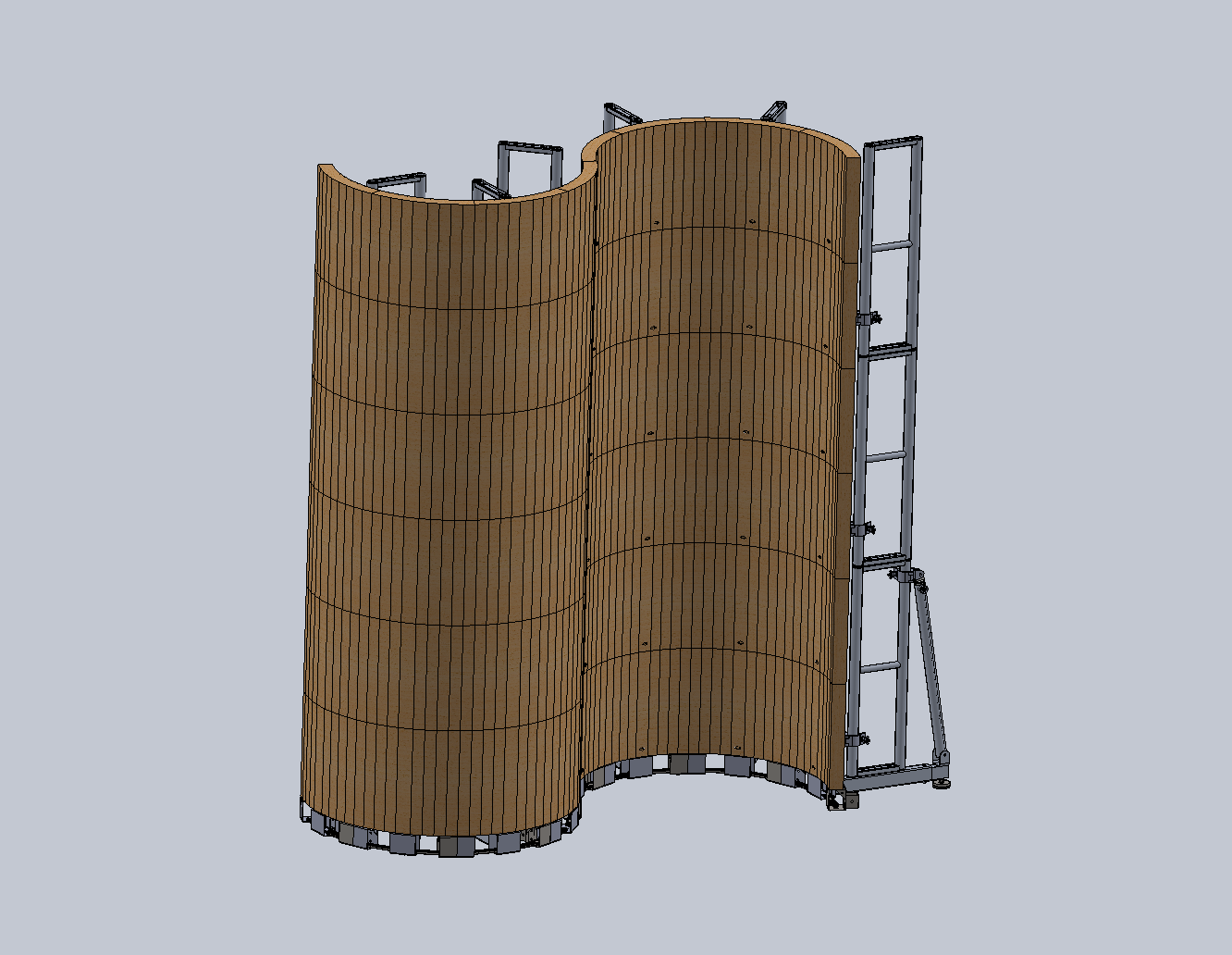

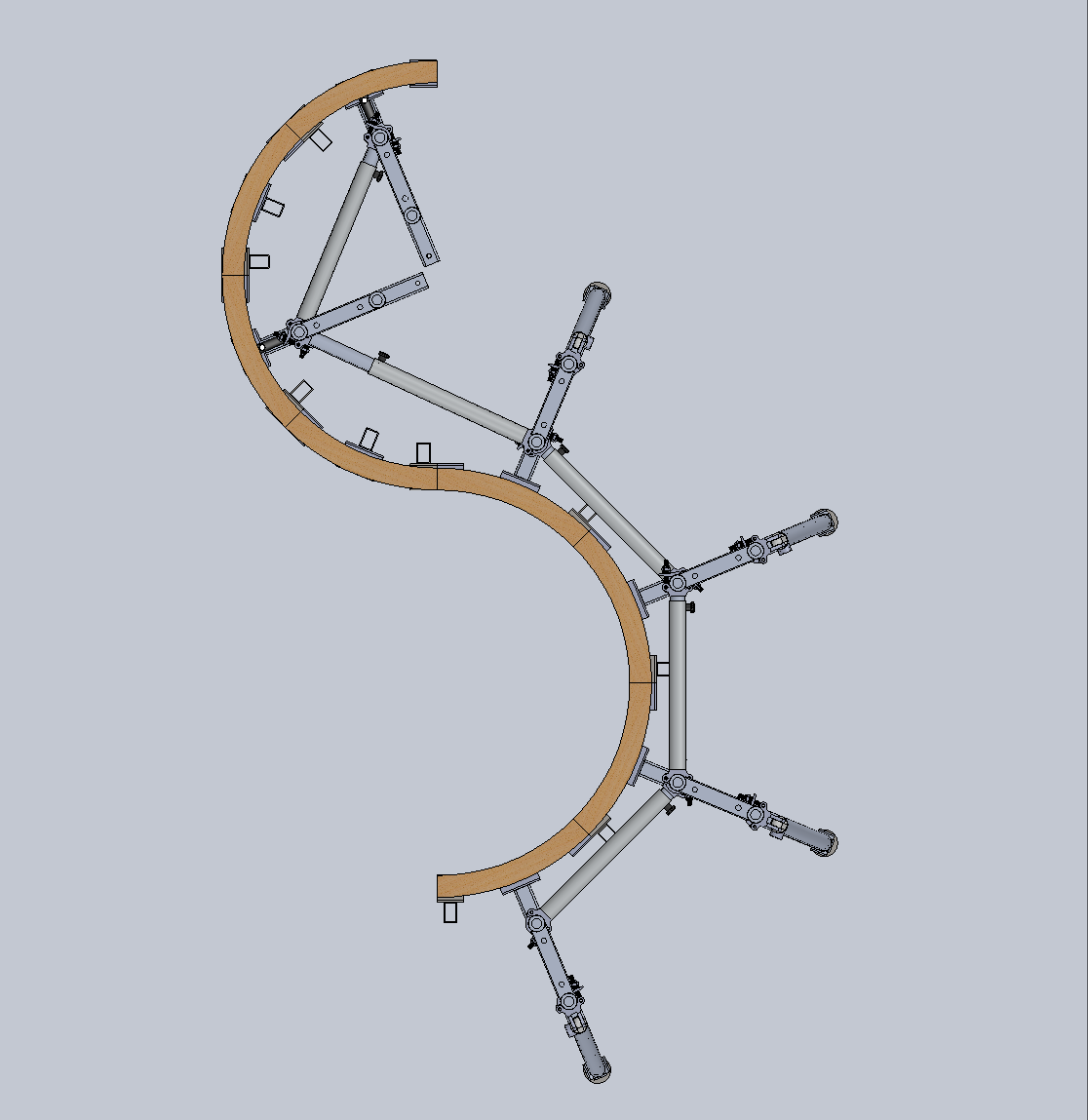

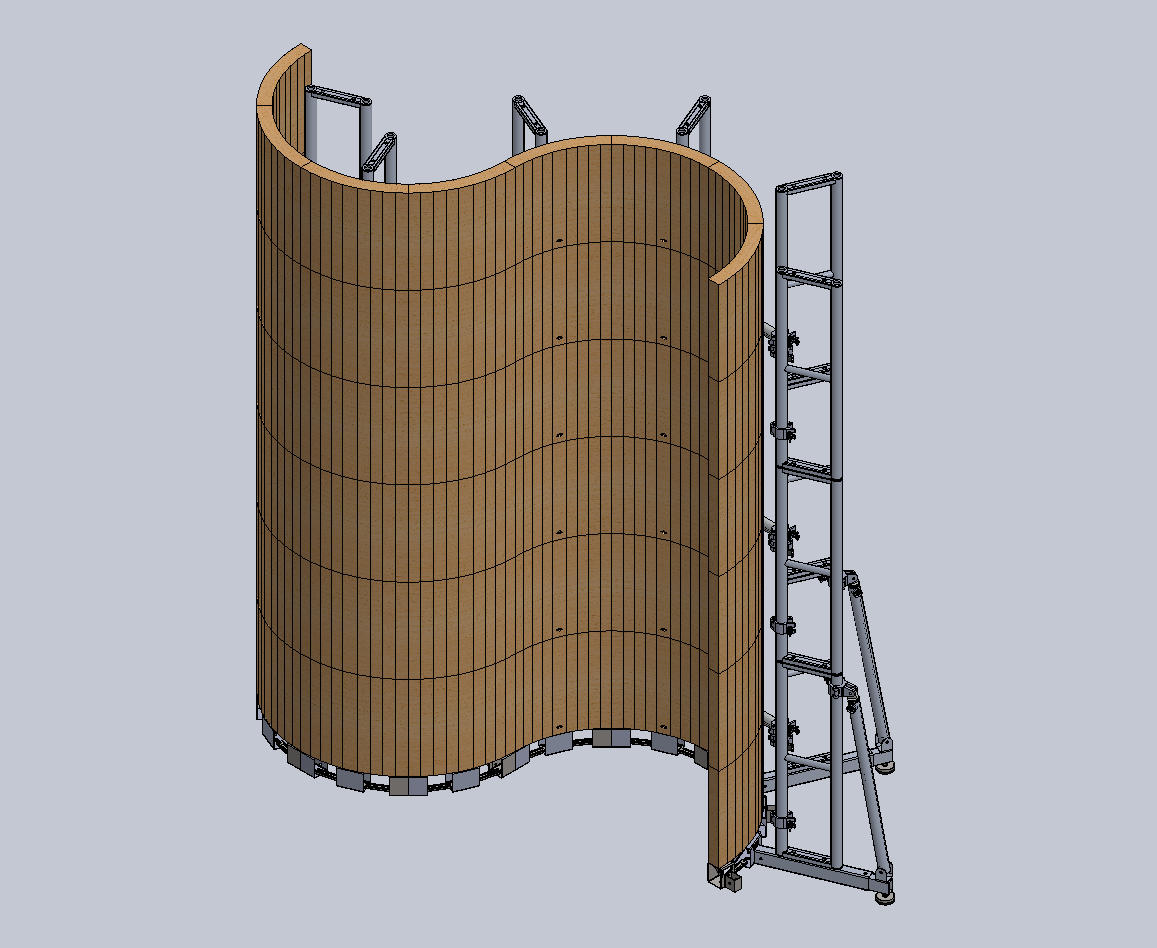

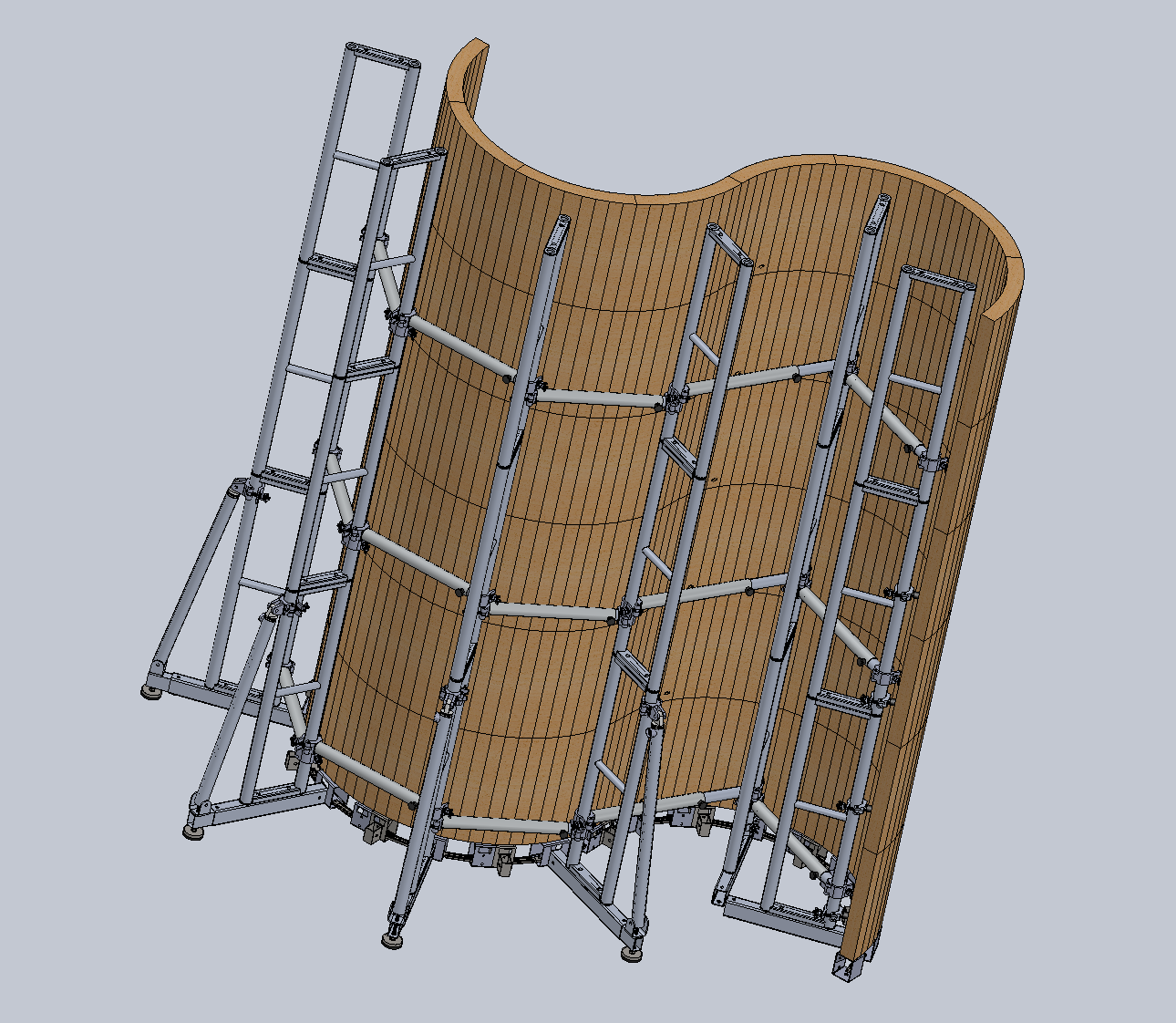

تركيب شاشة LED داخلية منحنية

يمكن استخدام إطار دعم LED المنحني والمسطح من أجل:

• جدران عرض LED منحنية؛

• خلفيات المرحلة الإبداعية.

• هياكل LED للحدث الداخلي؛

• أنظمة عرض المعارض؛

• شاشات منحنية تجارية.

ذات صلة:
جناح المعرض

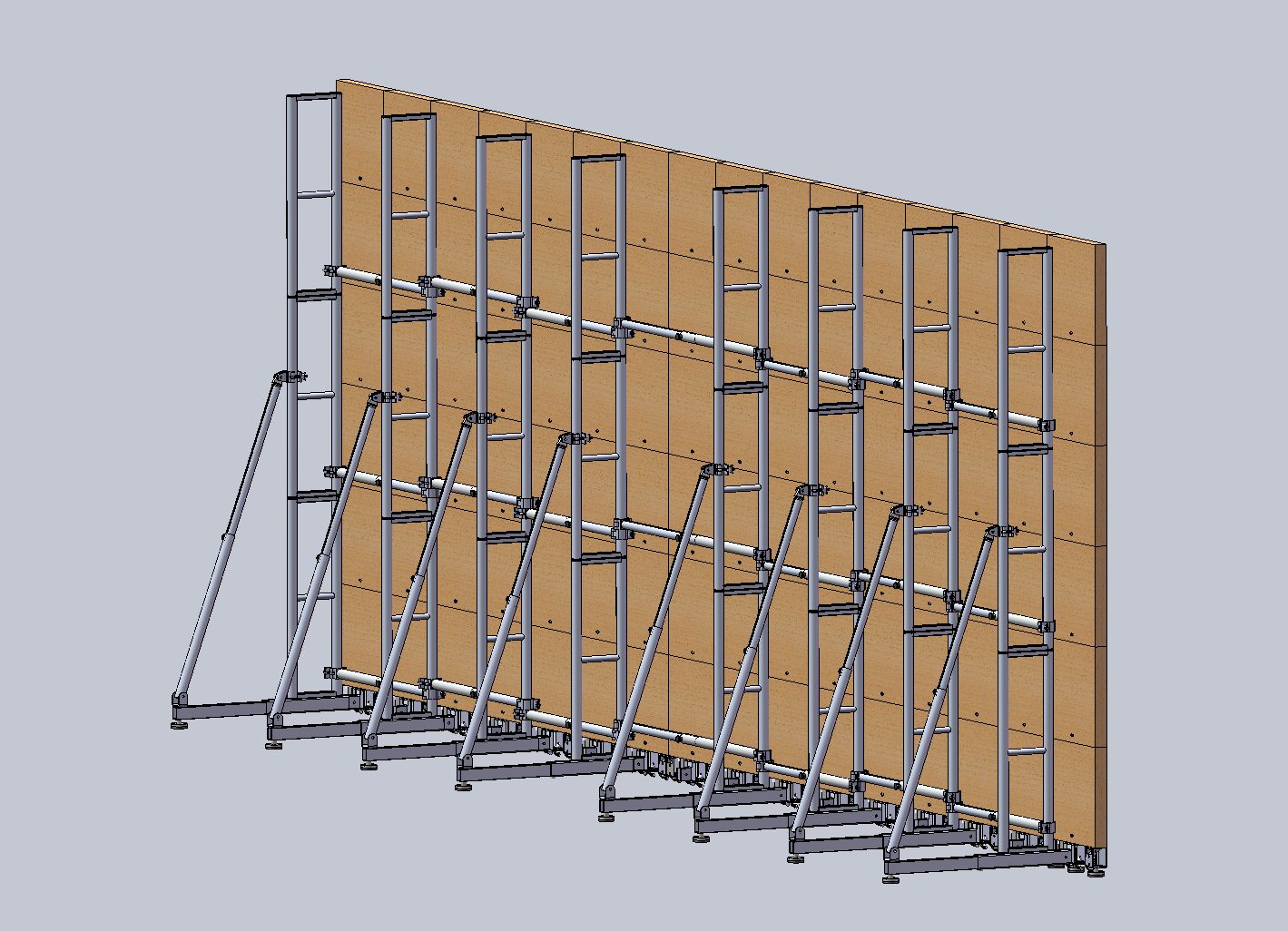

هياكل شاشة LED المسطحة الداخلية

النظام مناسب أيضًا لـ:

• تكديس شاشة LED مسطحة كبيرة؛

• جدران LED للحفلات الموسيقية؛

• يعرض حدث الشركات.

• منشآت الأحداث المؤقتة؛

• هياكل مسرح LED مخصصة.

ذات صلة:
هياكل الحفلات الموسيقية

نظام الاتصال

يعتمد إطار دعم LED المنحني والمسطح مزيجًا من التوصيل اللولبي ووصلة دبوس الحنفية.

توفر طريقة الاتصال الهجين هذه ما يلي:

تركيب فعال

يمكن تجميع الأقسام الهيكلية المختلفة بسرعة وفقًا لمتطلبات شاشة LED.

تكوين مرن

يمكن للنظام التبديل بين تخطيطات LED المنحنية والمسطحة عن طريق ضبط المكونات الداعمة.

سهولة النقل

يمكن فصل الهيكل المعياري إلى مكونات فردية من أجل التعبئة والنقل المريح.

الاعتبارات الهندسية

بالنسبة لهياكل دعم شاشة LED، يجب أن يأخذ التصميم النهائي للنظام في الاعتبار ما يلي:

• وزن شاشة LED؛

• حجم الشاشة وتوزيعها؛

• متطلبات نصف قطر الانحناء؛

• دعم تباعد الإطار.

• استقرار القاعدة

• قوة الاتصال

• بيئة التثبيت؛

• الظروف الأرضية.

بالنسبة لتركيبات شاشات LED الكبيرة أو الهياكل المنحنية المعقدة، يجب إكمال التحقق الهيكلي وفقًا لمتطلبات المشروع.

ذات صلة:
الحل الهندسي

المنتجات ذات الصلة

يمكن دمج إطار دعم تكديس شاشة LED المنحنية والمسطحة مع:

• أنظمة دعم شاشة LED؛

• هياكل المرحلة الألومنيوم.

• هياكل الأحداث المخصصة؛

• أطر عرض المعرض؛

• معدات تركيب LED احترافية.

ذات صلة:
إنتاج المرحلة المخصصة

التعليمات

1. ما هو استخدام إطار دعم شاشة LED المنحنية والمسطحة؟

إنها تستخدم بشكل رئيسي لشاشات LED المنحنية الداخلية وتركيبات تكديس شاشات LED المسطحة، مما يوفر هيكل دعم مستقر لأنظمة العرض الاحترافية.

2. ما هي المواد المستخدمة لإطار الدعم LED هذا؟

يستخدم الهيكل الرئيسي أنابيب مربعة من سبائك الألومنيوم، مع مكونات قاعدة فولاذية لدعم الأرض والاستقرار.

3. ما هي مواصفات أنبوب إطار الألومنيوم؟

مواصفات الأنبوب الرئيسي القياسية هي أنبوب ألومنيوم مربع 50 × 50 مم بسمك جدار 3 مم.

4. ما هو نظام الاتصال الذي يستخدمه إطار LED هذا؟

يستخدم الهيكل كلاً من التوصيل اللولبي ووصلة دبوس الحنفية لتحقيق التجميع الآمن والتكوين المرن.

5. هل يمكن تخصيص هذا الهيكل لأشكال مختلفة من شاشات LED؟

نعم. يمكن تخصيص الإطار وفقًا لنصف القطر المنحني وحجم الشاشة وارتفاع التثبيت ومتطلبات المشروع.

إشعار التصميم

تمثل الرسومات تكوينات إطار دعم تكديس شاشة LED المنحنية والمسطحة القياسية المخصصة.

يعتمد الأداء الهيكلي الفعلي على التصميم الكامل لنظام LED ووزن الشاشة وطريقة الاتصال وبيئة التثبيت ومتطلبات المشروع.

بالنسبة لتركيبات LED واسعة النطاق أو الهياكل المنحنية المعقدة، يوصى بالتقييم الهيكلي الاحترافي وفقًا لظروف التطبيق الفعلية.
