اسم الرسم

إطار أنبوبي مربع من الألومنيوم مخصص لهيكل دعم شاشة LED (إطار دعم خلفي LED للأنبوب المربع)

مرجع ملف الرسم

مؤشر الرسم

معلومات الرسم

نظرة عامة على إطار دعم LED لأنبوب مربع من الألومنيوم

إن إطار الدعم LED للأنبوب المربع المصنوع من الألومنيوم عبارة عن مكون هيكلي مخصص مصمم لتركيب شاشة LED الداخلية وأنظمة تكديس الشاشة وبناء هيكل LED ذو الشكل الخاص.

باستخدام أنابيب ألومنيوم مربعة 50 × 50 مم بسماكة جدار 3 مم، يوفر هذا الإطار حلاً معياريًا وصلبًا وخفيف الوزن لتطبيقات دعم شاشة LED التي تتطلب تحديد موضع دقيق وتركيبًا مستقرًا.

يسمح هيكل إطار الأنبوب المربع بدمج أحجام الإطارات المختلفة وفقًا لأبعاد شاشة LED وتخطيطات المشروع. يوفر نظام التوصيل اللولبي سهولة التجميع والتفكيك والتعديل أثناء التثبيت.

بالمقارنة مع هياكل الدعم الفولاذية التقليدية، فإن بناء سبائك الألومنيوم يوفر مزايا بما في ذلك التعامل مع الوزن الخفيف، ومقاومة التآكل وتحسين كفاءة التثبيت، مما يجعلها مناسبة لهياكل الأحداث الداخلية والمعارض وشاشات العرض التجارية وتركيبات LED الاحترافية.

الميزات الرئيسية

1. هيكل إطار الأنبوب المربع المستقر

يوفر تصميم إطار الأنبوب المربع ما يلي:

• صلابة هيكلية عالية.

• دعم شاشة LED مستقرة.

• التحكم الدقيق في الأبعاد.

• مقاومة جيدة ضد التشوه.

• مجموعة مرنة لتخطيطات LED المختلفة.

2. هيكل من الألومنيوم خفيف الوزن

يوفر هيكل سبائك الألومنيوم:

• نسبة عالية من القوة إلى الوزن؛

• سهولة النقل والتركيب.

• مقاومة التآكل.

• تقليل عبء عمل التثبيت؛

• عمر خدمة طويل لتطبيقات الأحداث المتكررة.

3. أبعاد مخصصة مرنة

يدعم نظام الإطار:

• أحجام مختلفة لشاشات LED؛

• هياكل LED ذات شكل مخصص؛

• مزيج وحدات من إطارات متعددة؛

• التكيف مع متطلبات التثبيت الخاصة؛

• التخصيص الهيكلي القائم على المشروع.

المكونات الهيكلية

المواصفات المتوفرة

طلب

هياكل دعم شاشة LED الداخلية

يمكن استخدام إطار أنبوب الألومنيوم المربع من أجل:

• تركيب جدار LED داخلي؛

• هياكل التراص شاشة LED.

• هياكل عرض الحدث؛

• خلفيات LED للمعرض.

• يعرض الإعلانات التجارية.

ذات صلة:
جناح المعرض

هياكل LED وأحداث مخصصة

الإطار مناسب أيضًا لـ:

• أشكال شاشة LED غير منتظمة؛

• خلفيات المرحلة الإبداعية.

• منشآت الأحداث المؤقتة؛

• أطر العرض المخصصة؛

• هياكل إنتاج الأحداث المهنية.

ذات صلة:
إنتاج المرحلة المخصصة

نظام الاتصال

يعتمد إطار الدعم LED المصنوع من الألومنيوم نظام توصيل لولبي.

توفر طريقة الاتصال هذه:

تركيب فعال

يمكن تجميع الإطارات وتثبيتها بسرعة وفقًا لأبعاد شاشة LED ومتطلبات التثبيت.

تكوين مرن

يمكن دمج أحجام الإطارات المختلفة والأشكال المخصصة لتخطيطات LED المختلفة.

سهولة النقل

تعمل مكونات الإطار المنفصلة على تبسيط عملية التعبئة والشحن والتخزين.

الاعتبارات الهندسية

بالنسبة لهياكل دعم شاشة LED، يجب أن يأخذ التصميم النهائي للنظام في الاعتبار ما يلي:

• وزن شاشة LED؛

• حجم الشاشة وتوزيع الأحمال؛

• مواقف نقطة الدعم.

• ارتفاع التثبيت

• مركز الثقل؛

• قوة الاتصال

• ظروف الأرض أو الهيكل الداعم.

بالنسبة لتركيبات LED الكبيرة أو الهياكل ذات الشكل المعقد، يجب إكمال التحقق الهيكلي وفقًا لمتطلبات المشروع.

ذات صلة:
الحل الهندسي

المنتجات ذات الصلة

يمكن دمج إطار دعم LED للأنبوب المربع المصنوع من الألومنيوم مع:

• أنظمة دعم شاشة LED؛

• هياكل المرحلة الألومنيوم.

• هياكل خلفية الحدث؛

• إطارات الألمنيوم المخصصة؛

• أنظمة تركيب الأحداث الاحترافية.

ذات صلة:
إنتاج المرحلة المخصصة

التعليمات

1. ما هو إطار الدعم LED للأنبوب المربع المصنوع من الألومنيوم المستخدم؟

يتم استخدام إطار الدعم LED للأنبوب المربع المصنوع من الألومنيوم بشكل أساسي لتركيب شاشة LED الداخلية وهياكل دعم العرض وأطر الأحداث المخصصة.

2. ما هي مواصفات الأنبوب الرئيسي؟

يستخدم الإطار أنابيب ألومنيوم مربعة 50×50 مم بسماكة جدار 3 مم.

3. ما هو نظام الاتصال الذي يستخدمه إطار دعم LED؟

يستخدم الهيكل وصلات لولبية، مما يسمح بالتجميع والتعديل المريح.

4. ما هي الأبعاد المتاحة لهذا الإطار LED؟

أبعاد الرسم القياسية تشمل:

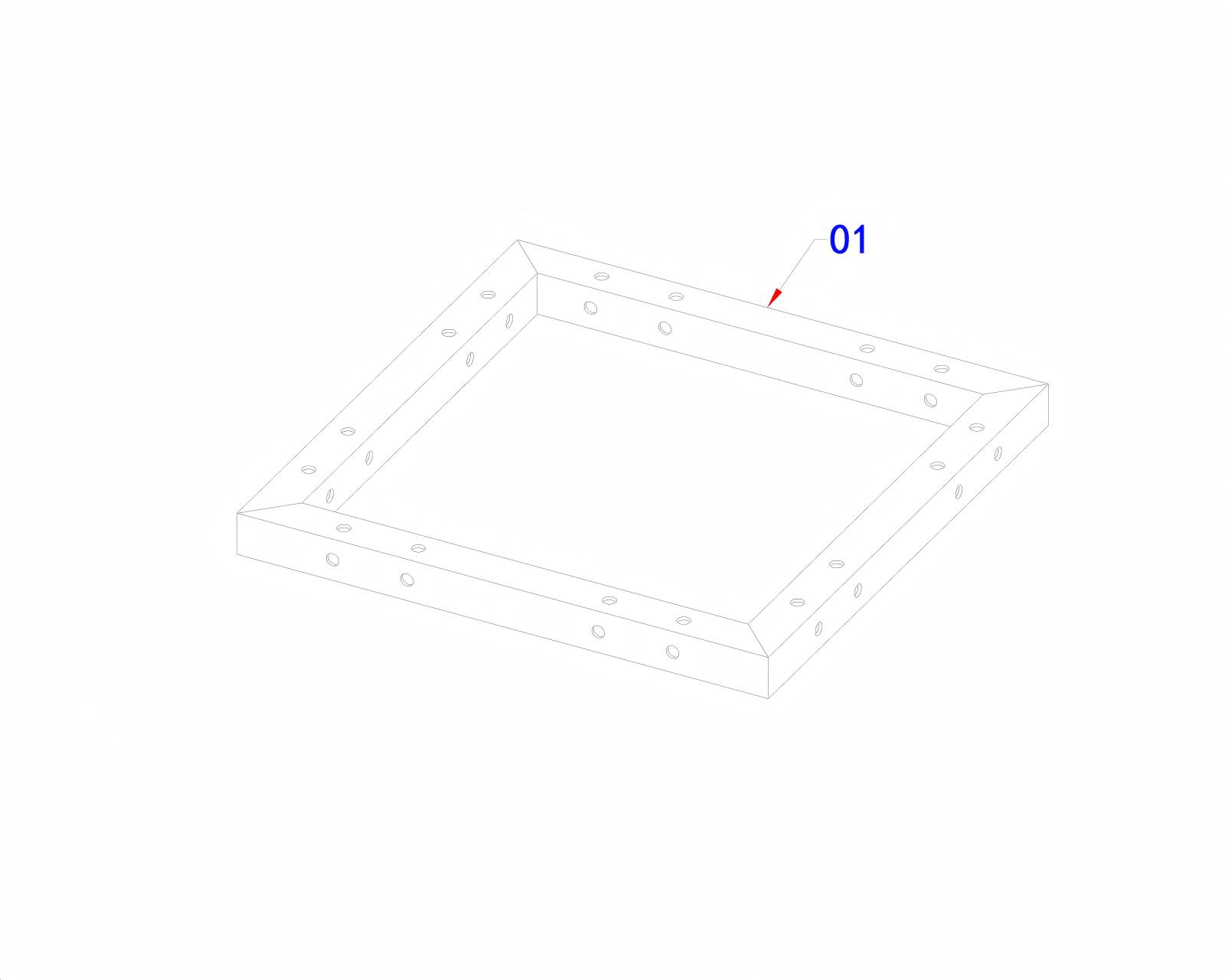

• 500 × 500 × 40 مم؛

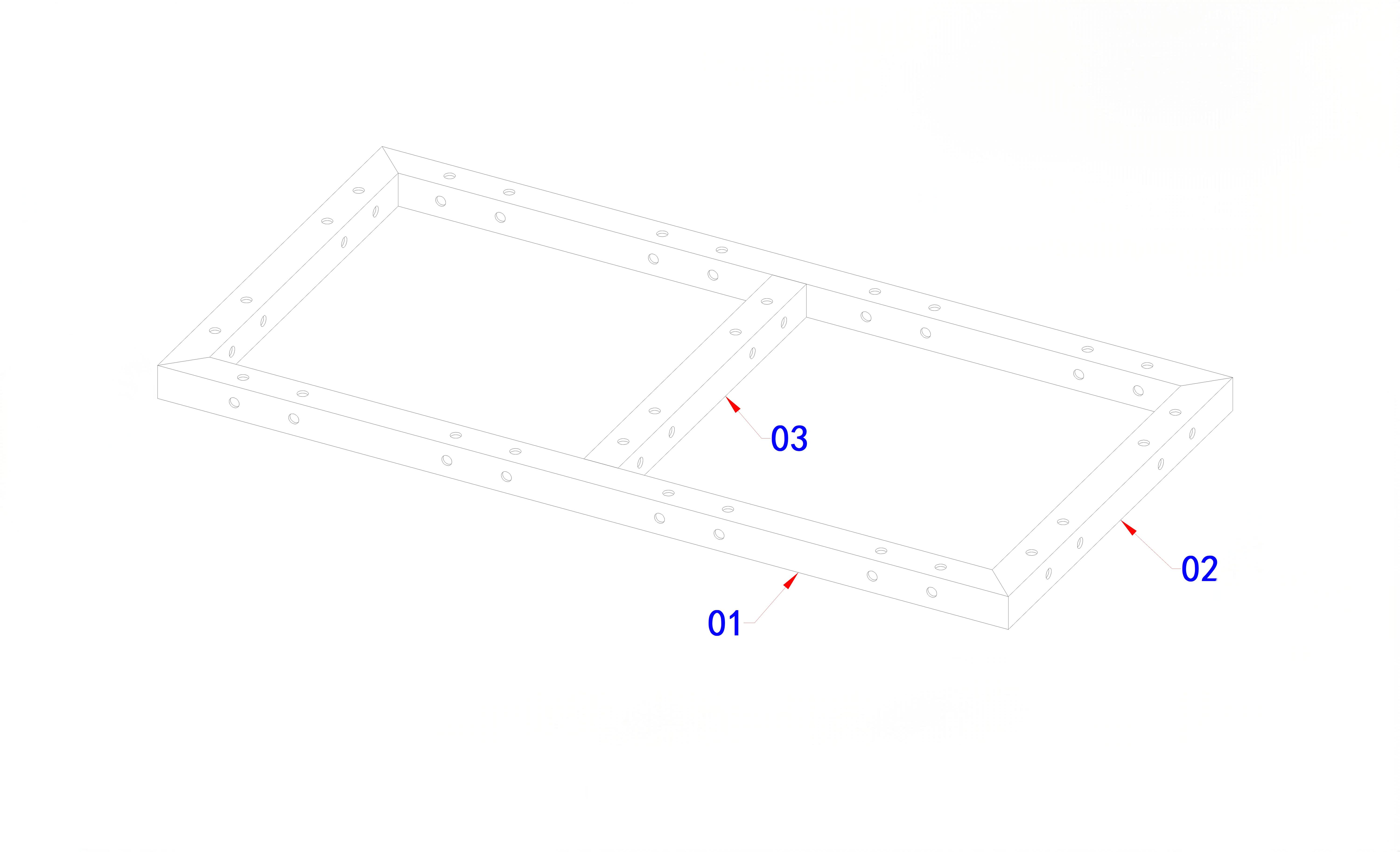

• 1000 × 500 × 40 مم؛

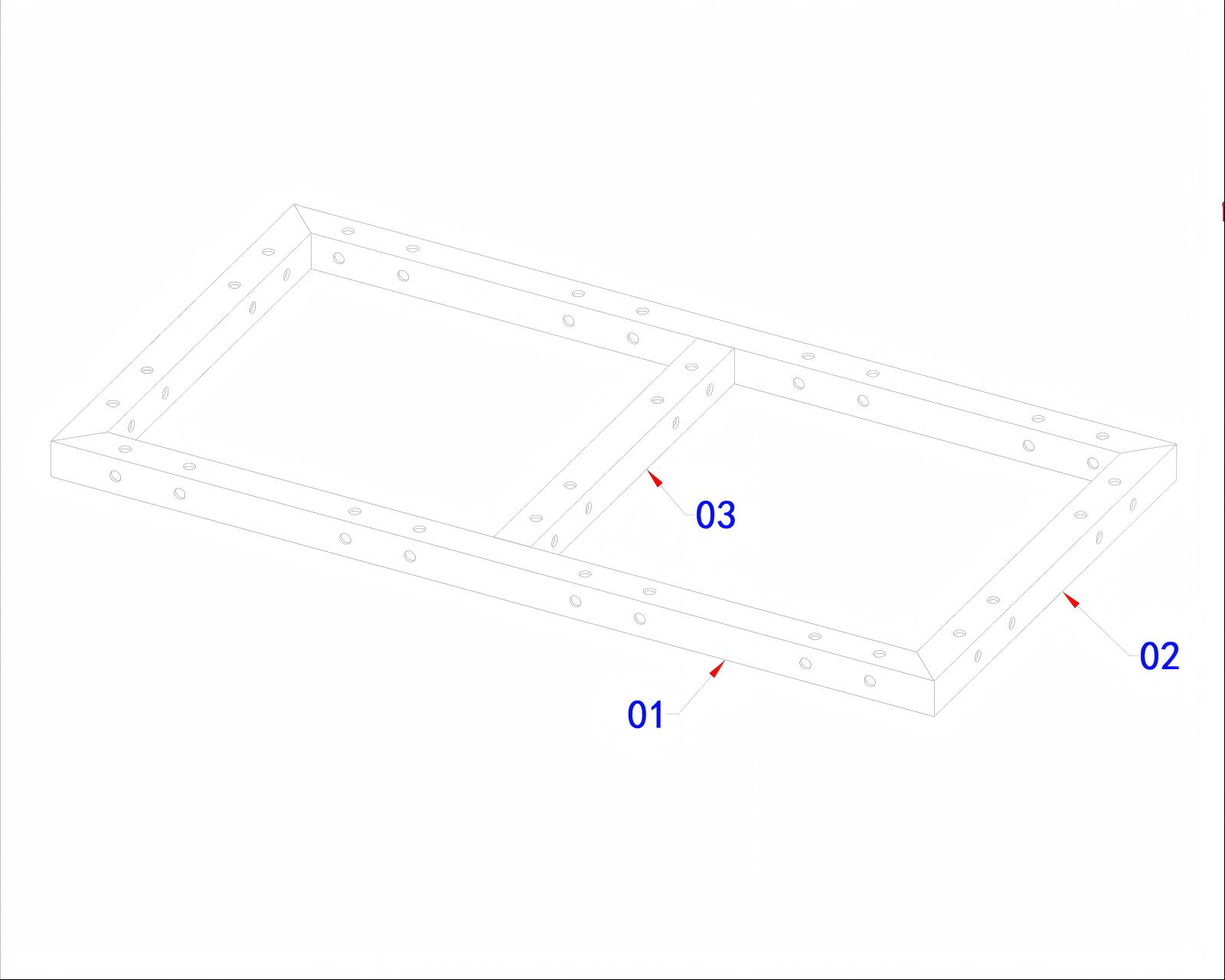

• 1000×960×40 ملم.

ويمكن أيضًا تصنيع الأبعاد المخصصة وفقًا لمتطلبات المشروع.

5. هل يمكن استخدام هذا الإطار لهياكل LED غير المنتظمة؟

نعم. يمكن تخصيص إطار الأنبوب المربع المصنوع من الألومنيوم لشاشات LED ذات الشكل الخاص وهياكل الأحداث الإبداعية.

إشعار التصميم

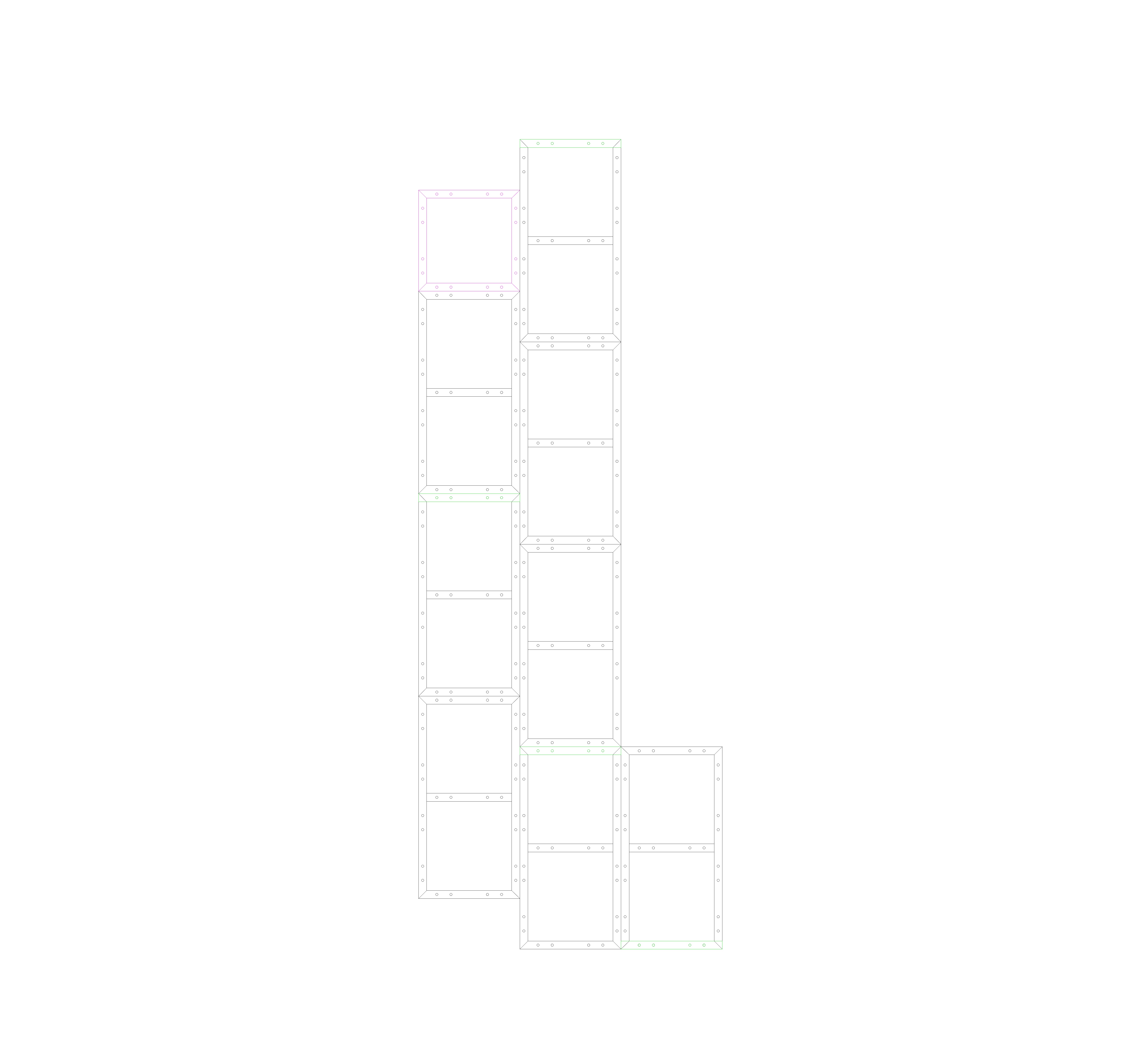

تمثل الرسومات تكوينات إطار دعم LED الأنبوبية المربعة القياسية المصنوعة من الألومنيوم.

يعتمد الأداء الهيكلي الفعلي على التصميم الكامل لنظام LED ووزن الشاشة وطريقة الاتصال وبيئة التثبيت ومتطلبات المشروع.

بالنسبة لتركيبات LED واسعة النطاق أو الهياكل المعقدة، يوصى بالتقييم الهيكلي الاحترافي وفقًا لظروف التطبيق الفعلية.
