3807 /4250
3807-BL30(1.250m).jpg 4250-BL300(1.6m).jpg 4250-BL300(2.82m).jpg تمثل الرسومات أعلاه تكوينات أطوال مختلفة لتصميم الجمالون الألومنيوم المتصل بمسامير صف واحد BL300 المستخدم في تطبيقات هيكل السقف المؤقتة.
يتم استخدام فهرس الرسم كمرجع لتحديد موقع رسومات CAD وسجلات الإنتاج ذات الصلة.
غرض | تفاصيل |
|---|---|
مؤشر الرسم | 3807 / 4250 |
سلسلة الرسم | BL300 تروس متصلة بصف واحد |
نوع الهيكل | طول مخصص مكون تروس الألومنيوم |
طلب | هيكل مظلة السقف المؤقت |
المقطع العرضي | العرض 300 ملم × الارتفاع 50 ملم |
الأنبوب الرئيسي | أنبوب ألومنيوم 50 مم |
الأطوال المتاحة | 1.25 م / 1.6 م / 2.82 م |
بيئة | هيكل السقف الخارجي |
مادة | سبيكة الألومنيوم |
نظام الاتصال | اتصال بولت |
نوع الرسم | رسم ثنائي الأبعاد CAD |
الغرض من التصميم | المكون الهيكلي لمظلة السقف |
يعرض أرشيف الرسم هذا مكون الجمالون المصنوع من الألومنيوم المتصل بمسامير صف واحد 3807/4250-BL300 والذي تم تطويره لهياكل مظلة السقف المؤقتة.
تم فهرسة الرسم تحت المرجع 3807/4250 ، وتتضمن ملفات الرسم ذات الصلة تكوينات مختلفة للأطوال تم تصنيعها وفقًا لنفس المفهوم الهيكلي.
لم يتم تصميم سلسلة BL300 كمنتج جمالوني مستقل للإضاءة. وبدلاً من ذلك، فهو يعمل كمكون هيكلي مدمج في أنظمة مظلة السقف المخصصة.
من خلال توفير أطوال مختلفة، بما في ذلك 1.25 م، 1.6 م و 2.82 م، يمكن تكييف نفس سلسلة الجمالون مع أبعاد السقف المختلفة والتخطيطات الهيكلية.
يعتمد الطراز 3807/4250-BL300 على هيكل معياري متصل بمسامير.
بالمقارنة مع الهياكل الملحومة ذات الطول الثابت، توفر مكونات الجمالون المتصلة بمسامير مزايا في:
كفاءة النقل
راحة التخزين؛
تجميع مرن؛
التكوين الهيكلي المخصص.
تعد طريقة الاتصال عاملاً مهمًا عند اختيار مكونات البنية المؤقتة. يتم اختيار أنظمة اتصال مختلفة، مثل اتصال الحنفية، واتصال الترباس، وتوصيل اللوحة، وفقًا لمتطلبات التطبيق.
يمكن العثور على مزيد من المعلومات حول طرق توصيل الجمالون في:
فهم اتصالات نهاية الحنفية والمسمار واللوحة في أنظمة الجمالون
يتضمن أرشيف تصميم 3807-BL300 تكوينات الرسم التالية:

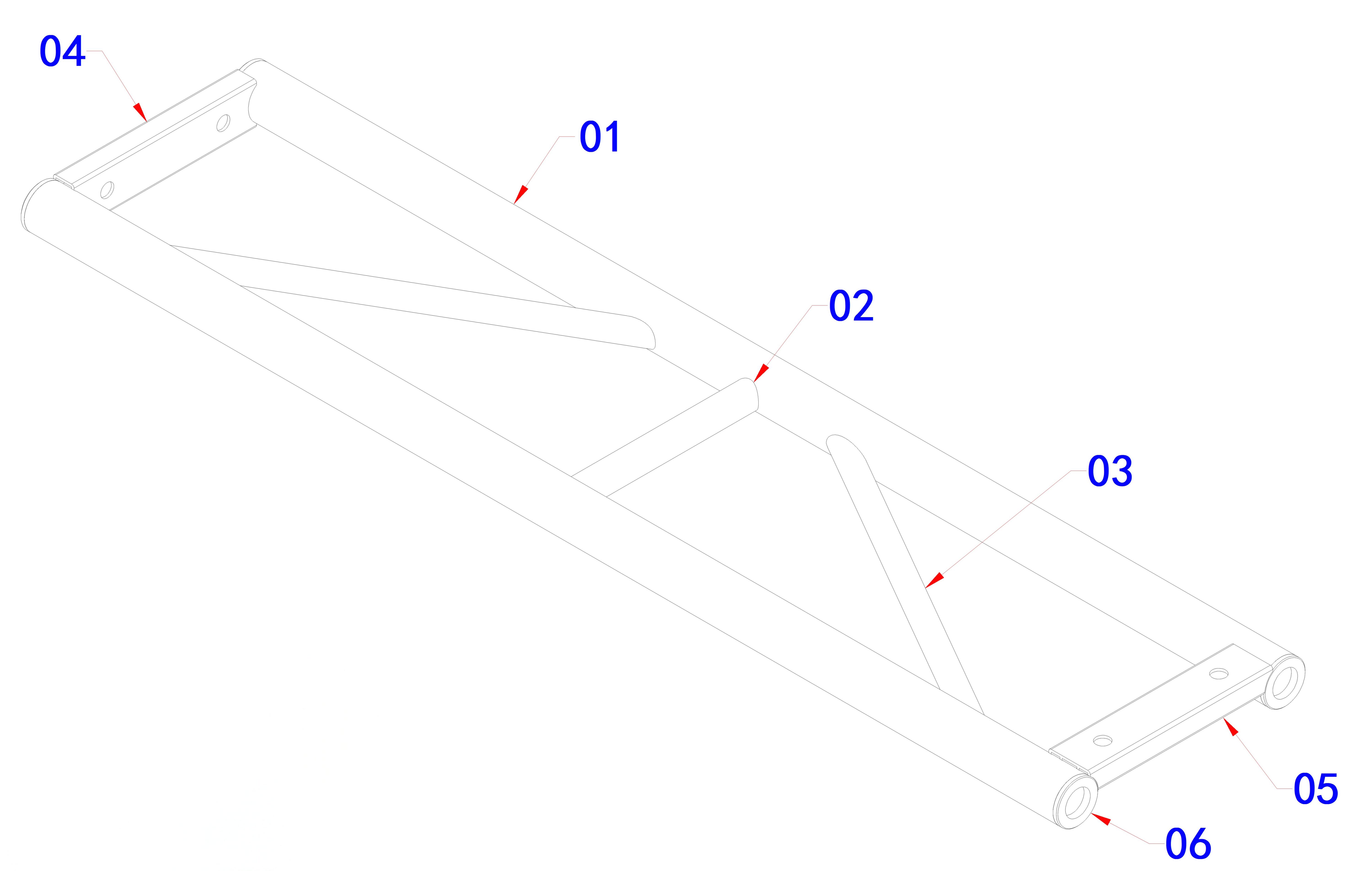

مرجع الرسم:
3807-BL30(1.250m).jpg طول:
1.25m
طلب:
مناسبة لمناطق التعديل الهيكلي الأقصر داخل أطر مظلة السقف.

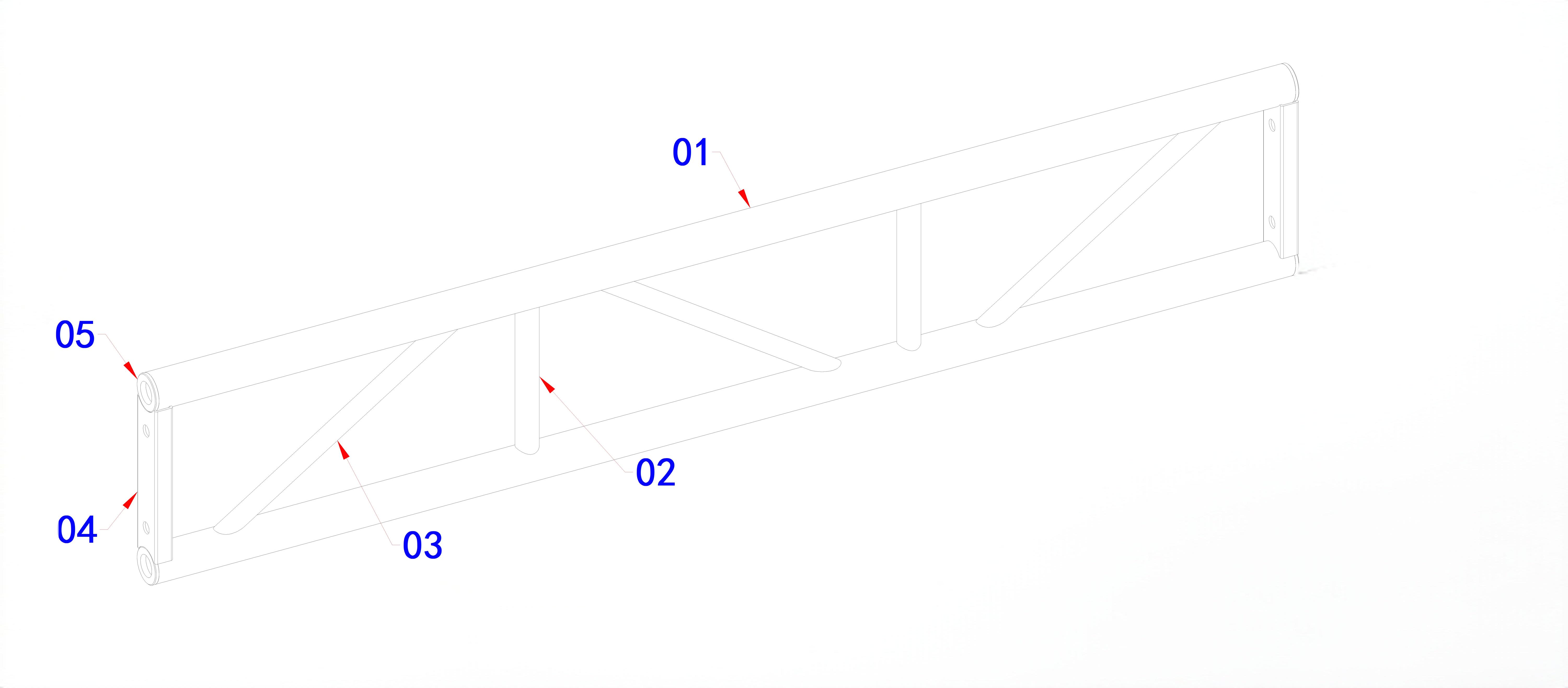

مرجع الرسم:
4250-BL300(1.6m).jpg طول:
1.6 م
طلب:
مناسبة لأقسام هيكل السقف المعيارية.

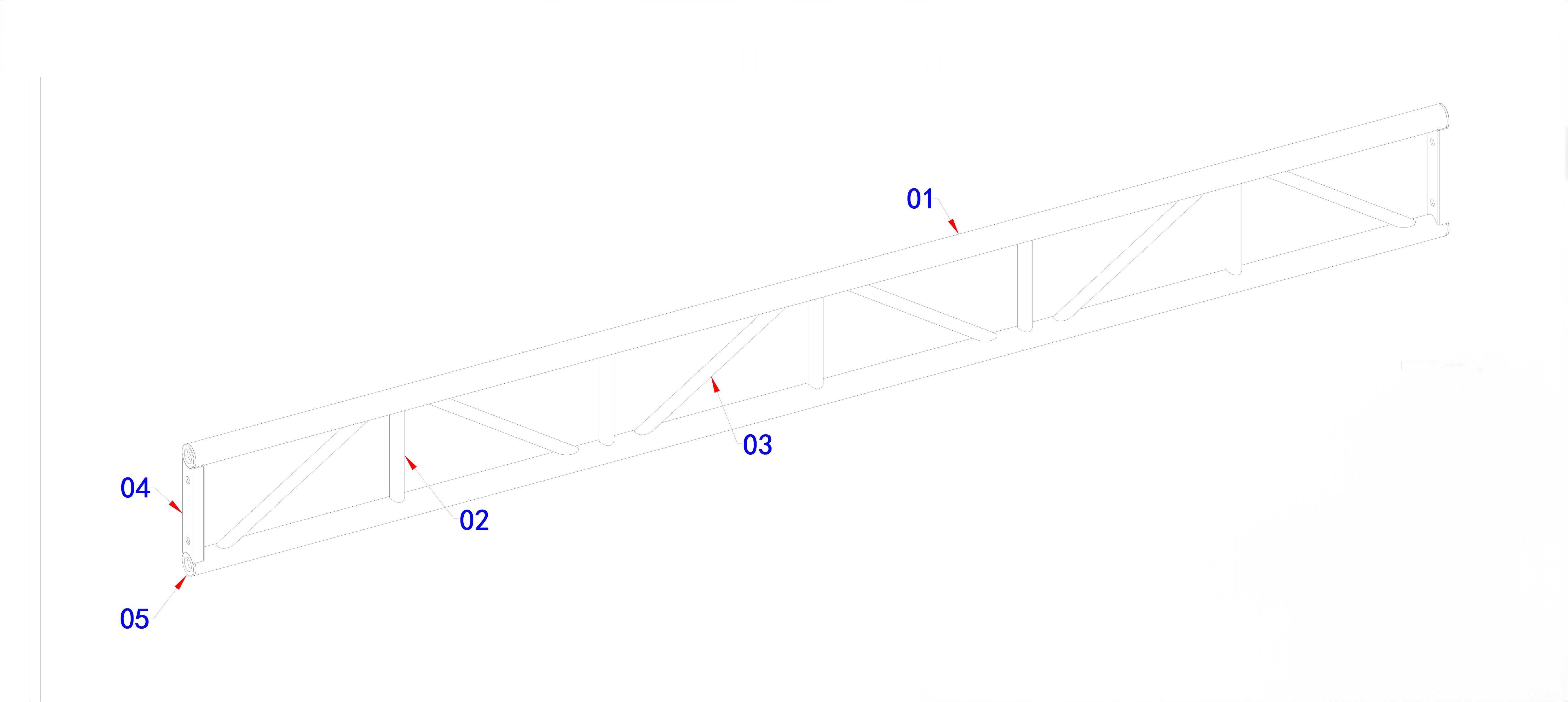

مرجع الرسم:
4250-BL300(2.82m).jpgطول:
2.82 م
طلب:
مناسبة للأقسام الهيكلية الأطول حيث يفضل عدد أقل من نقاط الاتصال.
عادةً ما يتم دمج مكون الجمالون BL300 في هيكل السقف المؤقت الكامل بدلاً من استخدامه بشكل مستقل.
تشمل التطبيقات النموذجية ما يلي:
أنظمة سقف الحدث في الهواء الطلق.
هياكل مظلة المهرجان؛
أسطح الأداء المؤقتة.
أطر سقف المعرض.
هياكل سقف الألومنيوم المخصصة.
قد تتطلب هياكل السقف المختلفة تكوينات مختلفة، بما في ذلك:
أنظمة سقف الإطار.
أنظمة السقف المنحني
أنظمة السقف المسطح.
أمثلة على نظام السقف ذات الصلة:
نظام الجمالون السقف النموذجي A-Frame
نظام الجمالون السقف المنحنى النموذجي
بالنسبة لهياكل السقف المؤقتة، فإن مكونات الجمالون الفردية ليست سوى جزء واحد من النظام الهندسي الكامل.
التكوين النهائي يعتمد على:
نطاق السقف الإجمالي
التخطيط الهيكلي
طريقة تغطية السقف
الظروف البيئية؛
متطلبات المعدات؛
شروط التثبيت.
يؤثر اختيار المواد أيضًا على الأداء الهيكلي. تستخدم سبائك الألومنيوم على نطاق واسع في الهياكل المؤقتة بسبب خصائصها خفيفة الوزن ومقاومتها للتآكل.
المعرفة ذات الصلة:
دليل مواد الألومنيوم لأنظمة الجمالون: الخصائص الهيكلية ومقارنة الدرجات والتطبيقات الهندسية
يمكن دمج مكون الجمالون المتصل بالمسمار BL300 في:
أنظمة تروس سقف الألومنيوم.
هياكل الأحداث المؤقتة؛
هياكل الجمالون المخصصة؛
إطارات سقف المظلة.
الحلول ذات الصلة:
بالنسبة لتطبيقات الشراء المستقبلية، يمكن ربط أرشيف الرسم هذا بما يلي:
تكوينات المنتج المحتملة:
BL300 × 1.25 م
BL300 × 1.6 م
BL300 × 2.82 م
يوضح أرشيف الرسم قدرة التصميم المخصص لـ Dragon Stage، بينما توفر صفحات المنتج معلومات ومواصفات الشراء.
تم تصميم BL300 بشكل أساسي كمكون هيكلي لهياكل مظلة السقف المؤقتة وهياكل الأحداث المخصصة.
لأن هذه الرسومات تنتمي إلى نفس السلسلة الهيكلية وتستخدم نفس مفهوم التصميم. تم تطوير أطوال مختلفة وفقًا لمتطلبات هيكل السقف المختلفة.
نعم. يمكن تخصيص الطول وفقًا لأبعاد المشروع والمتطلبات الهيكلية وظروف التثبيت.
يركز تصميم BL300 الموضح في هذا الأرشيف على تطبيقات هيكل السقف. عادةً ما يتم تصميم أنظمة الجمالون الإضاءة لتطبيقات تعليق المعدات وإضاءة الأحداث.
نعم. يمكن أن توفر Dragon Stage حلولاً مخصصة بما في ذلك التخطيط الهيكلي واختيار المكونات ودعم التصنيع.
يتم توفير الرسومات الموضحة في هذا الأرشيف لأغراض مرجعية لإظهار قدرة التصميم المخصص لـ Dragon Stage.
يجب تأكيد التصميم الهيكلي النهائي وفقًا لمتطلبات المشروع الفعلية وظروف التحميل وبيئة التثبيت ومتطلبات السلامة المعمول بها.
